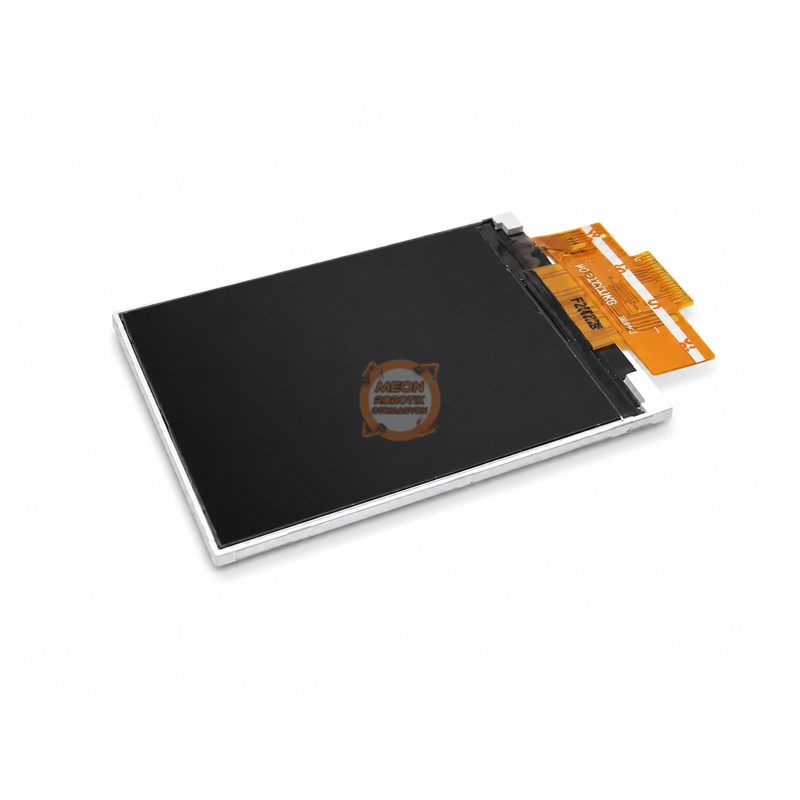

3.2 İnç TFT LCD Ekran 240x320 SPI 18 Pin

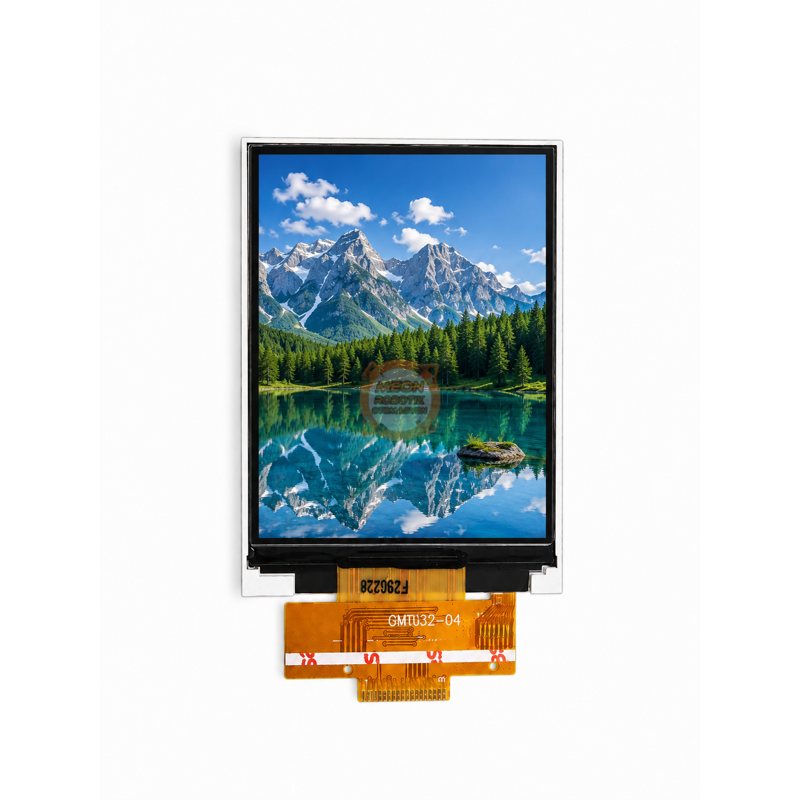

TFT LCD ekran, elektronik cihazlarda renkli metin, grafik, ölçüm verisi ve kullanıcı arayüzlerinin görüntülenmesi için kullanılan 3.2 inç boyutunda bir ekran panelidir. GMT032-04 model ekran, 240x320 piksel çözünürlük ve ST7789 ekran sürücüsü ile çalışır. 4 telli SPI arayüzü sayesinde uygun elektronik kontrol devrelerine ve özel PCB tasarımlarına entegre edilebilir.

Bu ürün hazır geliştirme kartı veya PCB'li ekran modülü değil, 18 pin FPC bağlantıya sahip çıplak TFT LCD paneldir. Bu nedenle uygulamaya göre uygun FPC bağlantısı, adaptör kartı veya özel PCB tasarımı gerekebilir. Özellikle kompakt cihaz tasarımlarında, ölçüm sistemlerinde, kontrol arayüzlerinde ve gömülü elektronik projelerinde ekran çözümü olarak değerlendirilebilir.

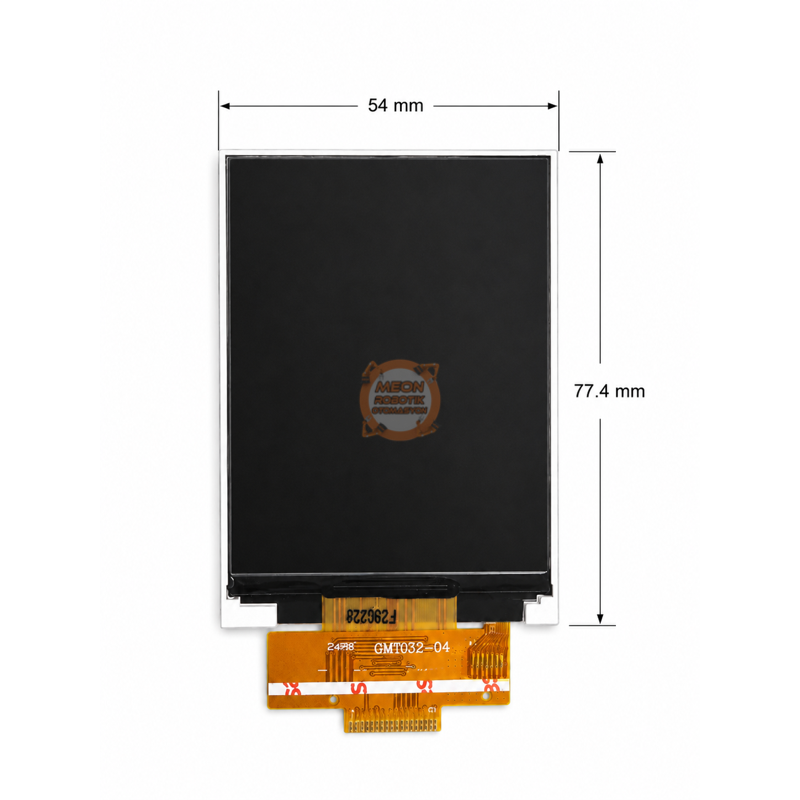

GMT032-04, TN panel teknolojisine sahiptir ve dokunmatik panel içermez. 54 × 77.4 × 2.4 mm panel ölçüsü sayesinde sınırlı montaj alanına sahip cihazlarda kullanılabilecek ince bir yapıya sahiptir. Aktif görüntü alanı 48.6 × 64.8 mm'dir. Bu ölçüler ürün üzerinde yapılan fiziksel ölçümle de uyumludur.

Öne Çıkan Özellikler

• 3.2 inç renkli TFT LCD ekran
• 240x320 piksel çözünürlük
• ST7789 ekran sürücüsü
• 4 telli SPI haberleşme arayüzü
• 18 pin FPC bağlantı
• TN panel teknolojisi
• Dokunmatik panel bulunmaz
• İnce ve kompakt panel yapısı
• Özel PCB ve gömülü sistem tasarımlarına uygun yapı

Kullanım Alanları

• Gömülü elektronik sistemler
• Özel PCB tasarımları
• Ölçüm ve gösterge cihazları
• Kontrol panelleri
• Taşınabilir elektronik cihazlar
• Kompakt kullanıcı arayüzleri
• Robotik ve otomasyon projelerindeki görüntüleme uygulamaları
• Mikrodenetleyici tabanlı ekran projeleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

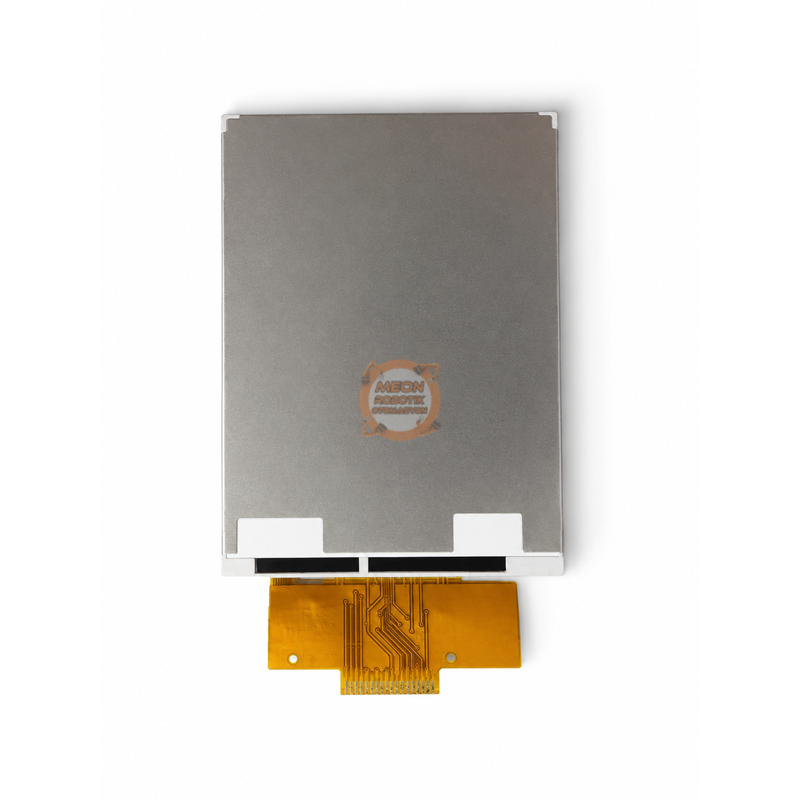

Ürün, 18 pin FPC bağlantıya sahip çıplak bir TFT LCD paneldir. Üzerinde hazır geliştirme kartı, standart pin header veya harici bağlantı PCB'si bulunmaz.

GMT032-04 modeline ait doğrulanmış ayrıntılı pin dizilimi ve panel besleme değerleri bulunmadan FPC pinlerine doğrudan bağlantı yapılmamalıdır. Özellikle 5 V seviyesinin doğrudan panel beslemesi olarak kullanılabileceği varsayılmamalıdır. Uygulamada ekranın elektriksel gereksinimlerine uygun bağlantı devresi kullanılmalıdır.

Uyumluluk

ST7789 sürücüsü ve SPI haberleşmesi kullanılan projelerde değerlendirilebilir. Ancak ürün hazır Arduino veya benzeri geliştirme kartı modülü değildir. Kullanılacak kontrol kartına göre FPC adaptörü, özel PCB, uygun sinyal seviyeleri ve yazılım tarafında ST7789 desteği gerekebilir.

Paket İçeriği

• 1 adet GMT032-04 3.2 inç TFT LCD ekran paneli
