OLED Ekran 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu SARI-MAVİ – Arduino Uyumlu


OLED ekran, 0.96 inç ekran boyutu ve 128x64 piksel çözünürlüğüyle metin, simge, grafik, sayaç ve sensör verilerini görüntülemek için kullanılan kompakt bir ekran modülüdür. SSD1315 sürücü entegresi ve I2C haberleşme desteği sayesinde mikrodenetleyiciyle SDA ve SCL veri hatları üzerinden iletişim kurar. Arduino, robotik sistemler, ölçüm cihazları ve kullanıcı kontrollü elektronik projelerde kullanılır.

Kart üzerindeki dört bağımsız push buton; menüler arasında geçiş, değer artırma veya azaltma, seçim yapma ve farklı komutları çalıştırma işlemlerinde kullanılabilir. Sarı-mavi görüntü yapısı, farklı veri ve simgelerin görsel olarak ayrılmasını kolaylaştırarak kullanıcı arayüzünün daha anlaşılır görünmesini sağlar.

Öne Çıkan Avantajları

Bu OLED ekran, görüntüleme modülü ile fiziksel kontrol butonlarını tek kart üzerinde bir araya getirir. Böylece ayrı bir buton kartına duyulan ihtiyacı azaltır ve sınırlı montaj alanına sahip projelerde daha düzenli bir kurulum sağlar.

Kendinden aydınlatmalı OLED teknolojisi, arka ışığa ihtiyaç duymadan yüksek kontrastlı görüntü oluşturur. Sarı-mavi ekran rengi; durum simgeleri, ölçüm değerleri, uyarılar ve menü seçeneklerinin daha belirgin gösterilmesine yardımcı olur. Düşük ışıklı ortamlarda da yazılar ve grafikler kolaylıkla okunabilir.

Bağlantı Bilgileri

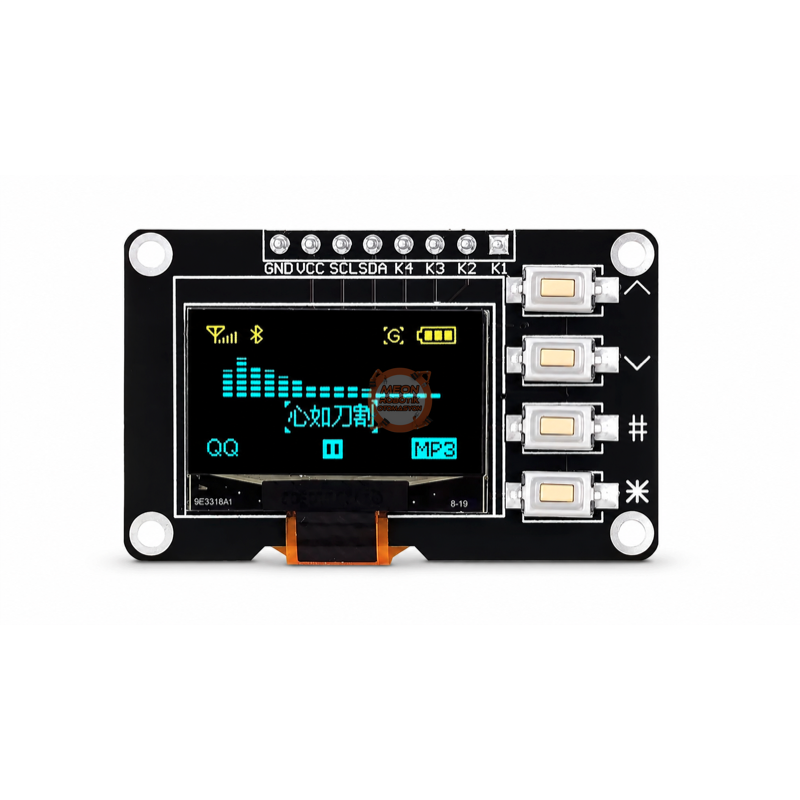

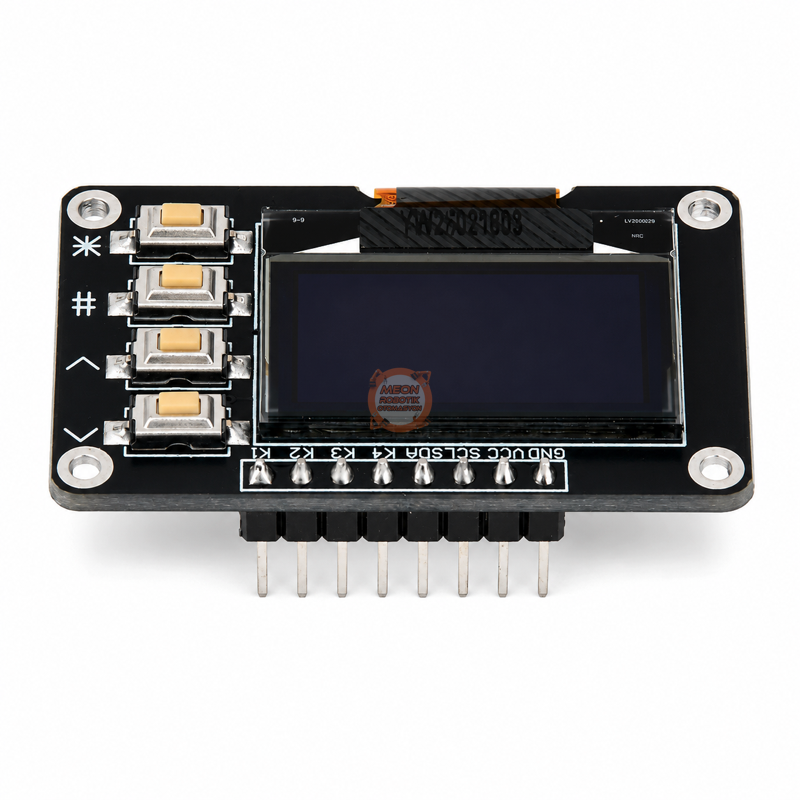

OLED ekran üzerindeki GND ve VCC pinleri güç bağlantısı için kullanılır. SCL ve SDA pinleri I2C haberleşmesini sağlarken K1, K2, K3 ve K4 pinleri dört butonun bağımsız sinyal çıkışlarıdır. Bu çıkışlar mikrodenetleyicinin dijital giriş pinlerine bağlanabilir.

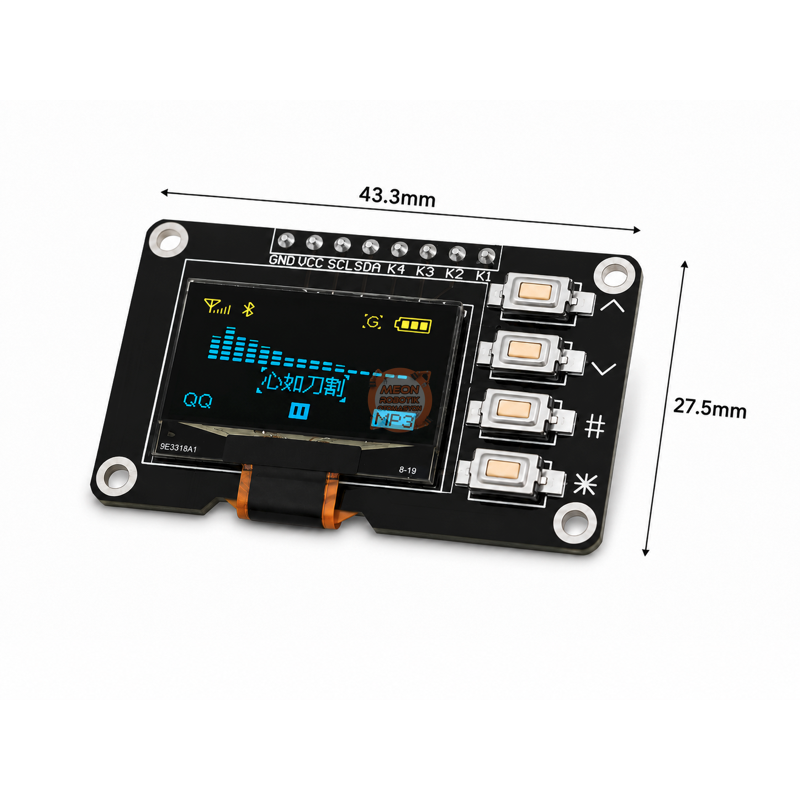

Kart üzerinde toplam sekiz bağlantı pini bulunur. Ürün 4x4 keypad veya 16 tuşlu bir tuş takımı değildir; dört adet bağımsız push butona sahiptir. SSD1315 tabanlı OLED ekran, birçok projede uyumlu SSD1306 ekran kütüphaneleriyle de çalıştırılabilir. Yazılım kurulumu sırasında 128x64 çözünürlük, I2C adresi ve kartın SDA-SCL pinleri kontrol edilmelidir.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Robotik sistemler
• Otomasyon kontrol panoları
• Sensör ve ölçüm cihazları
• Menü kontrollü elektronik devreler
• Taşınabilir elektronik cihazlar
• IoT uygulamaları
• DIY elektronik projeleri

Bu OLED ekran, sarı-mavi görüntü rengi, dört bağımsız butonu ve kompakt kart tasarımıyla veri görüntüleme ve kullanıcı kontrolünün birlikte gerektiği projeler için pratik bir çözümdür.

Teknik Özellikler

Paket İçeriği

• 1 Adet 0.96 İnç 128x64 SSD1315 I2C 4 Butonlu Sarı-Mavi OLED Ekran Modülü
