Cnc Parçaları Nelerdir?

Cnc tezgahlarının, bir çok farklı çeşitlerde imal edildiklerini daha önceki yazımızda dile getirmiştik.Bu yazımızda genelde cnc router parçaları nedir.Konusuna değineceğiz.Cnc router,masaüstü cnc,hobi cnc gibi tezgahların parçaları, elektronik parçalar ve mekanik parçalar olarak ikiye ayrılırlar.İllk olarak elektronik parçalarını sırasıyla açıklamaya çalışalım..



cnc  elektronik parçaları

Elektrik Panosu:

elektrik panosu;cnc router yada masaüstü cnc tezgahlarının, elektronik parçalarının bir arada çalışır şekilde montajlandığı yerdir.Sanayide farklı ölçülerde elektrik panosu satılmaktadır.Yaptığınız cnc tezgahında kullanacağınız elektronik parçalara göre uygun ölçülerde elektrik panosunu almanız gerekmektedir.Panonuzu havalandırmak için fan kullanmanız gerekmektedir.Çünkü ısınanan elektronik parçaların soğutulması gerekmektedir.Aksi halde cnc elektronik parçaları zarar görebilir.

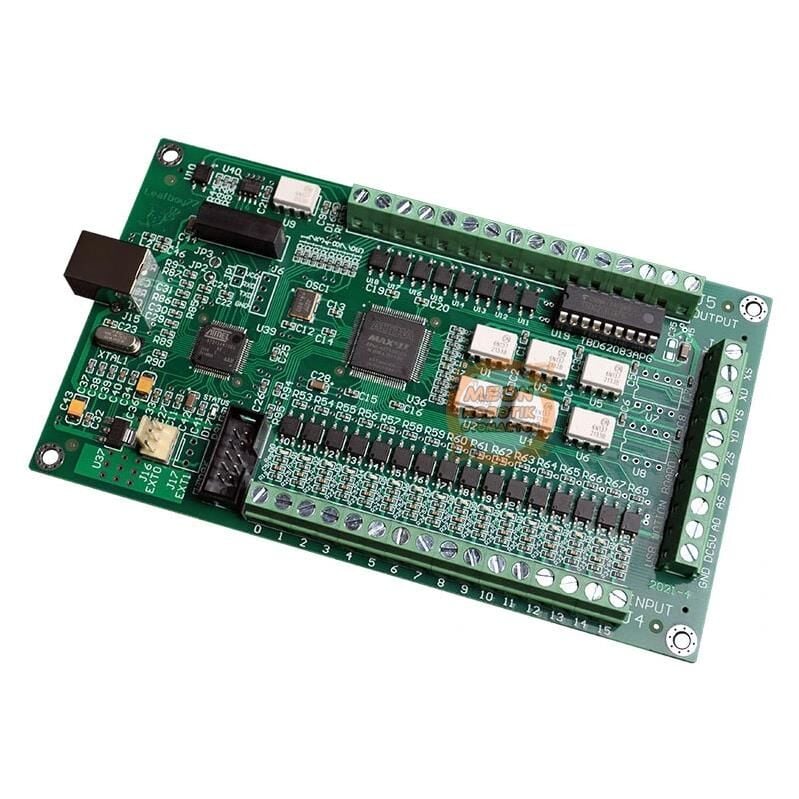

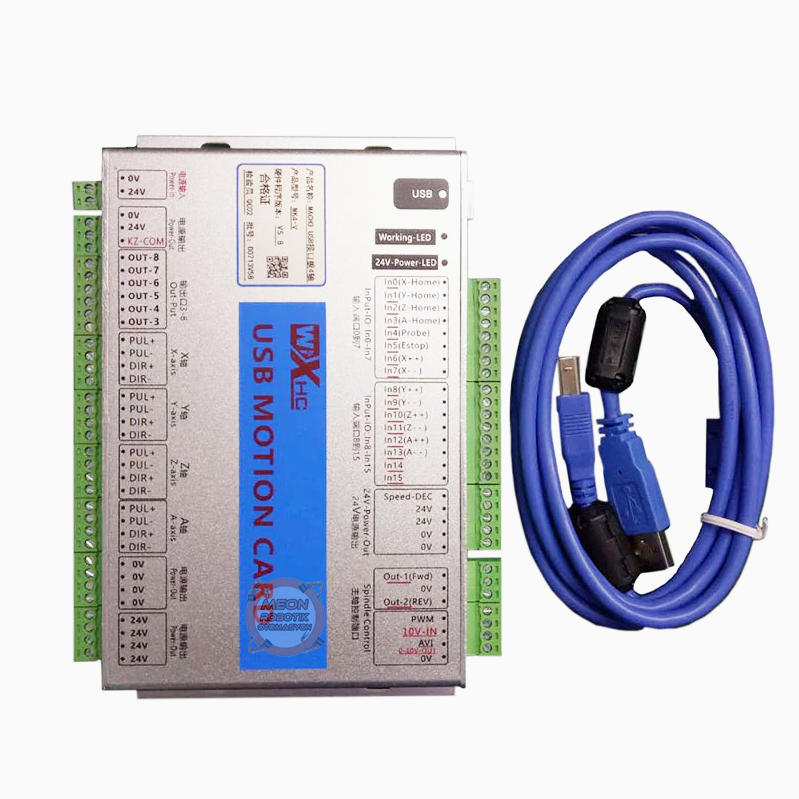

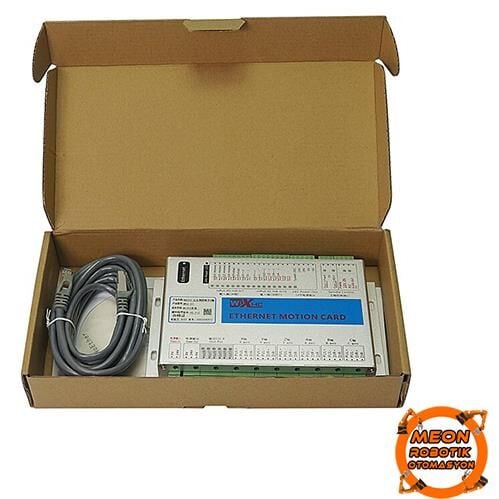

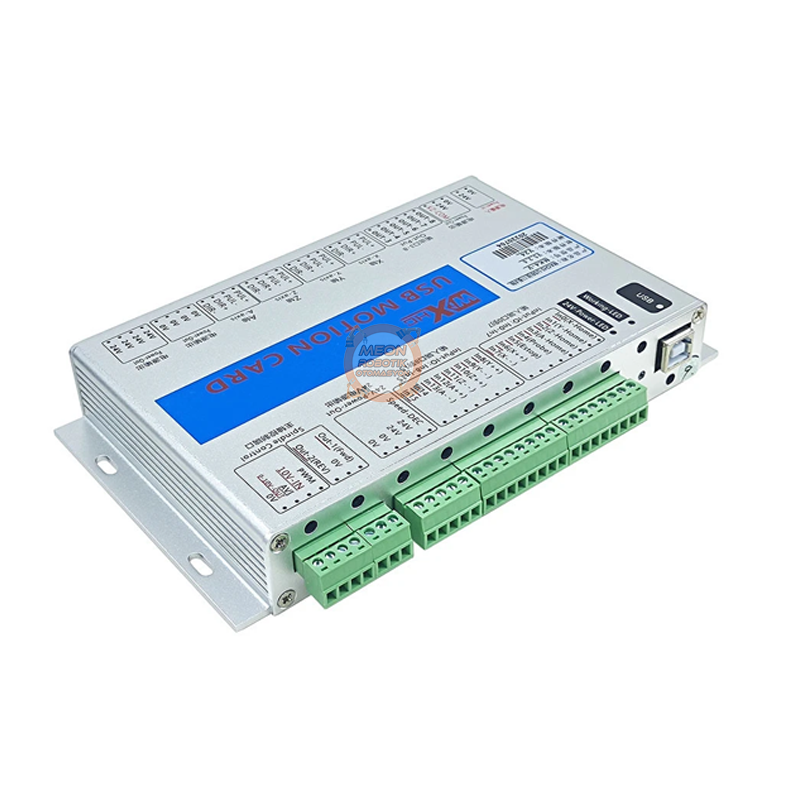

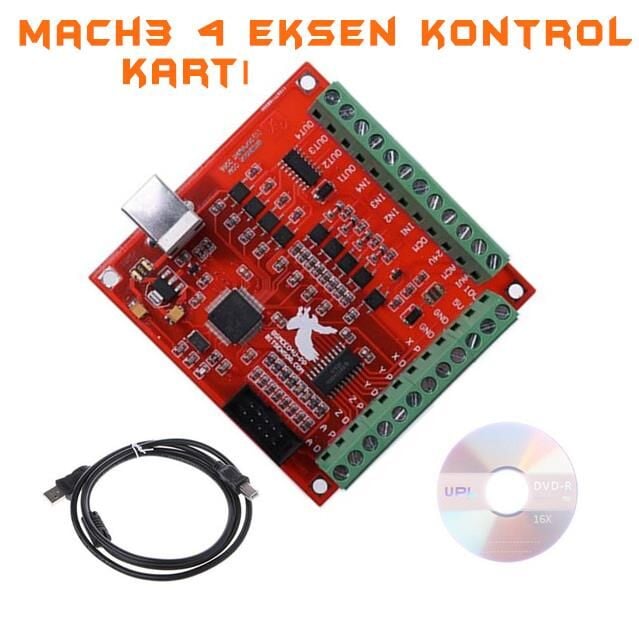

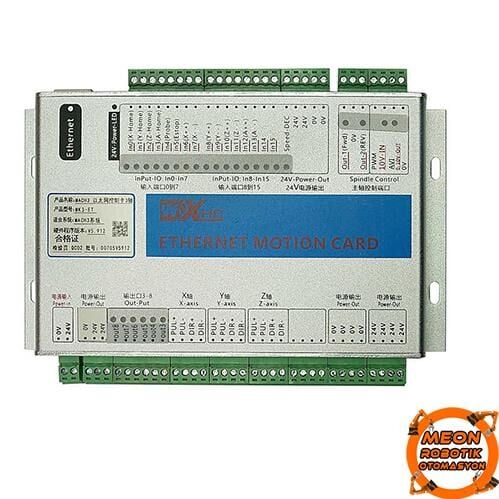

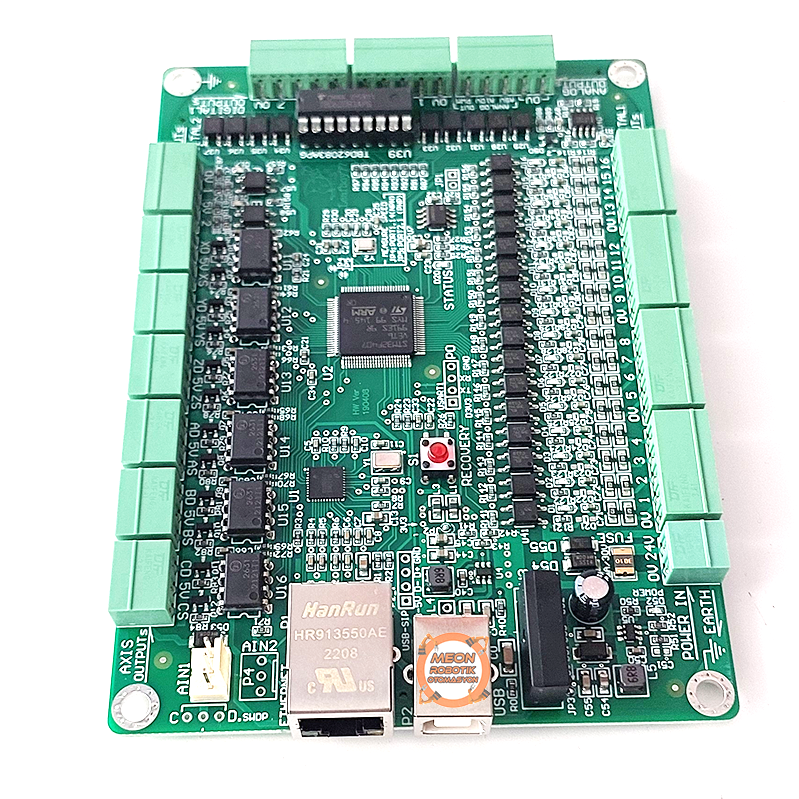

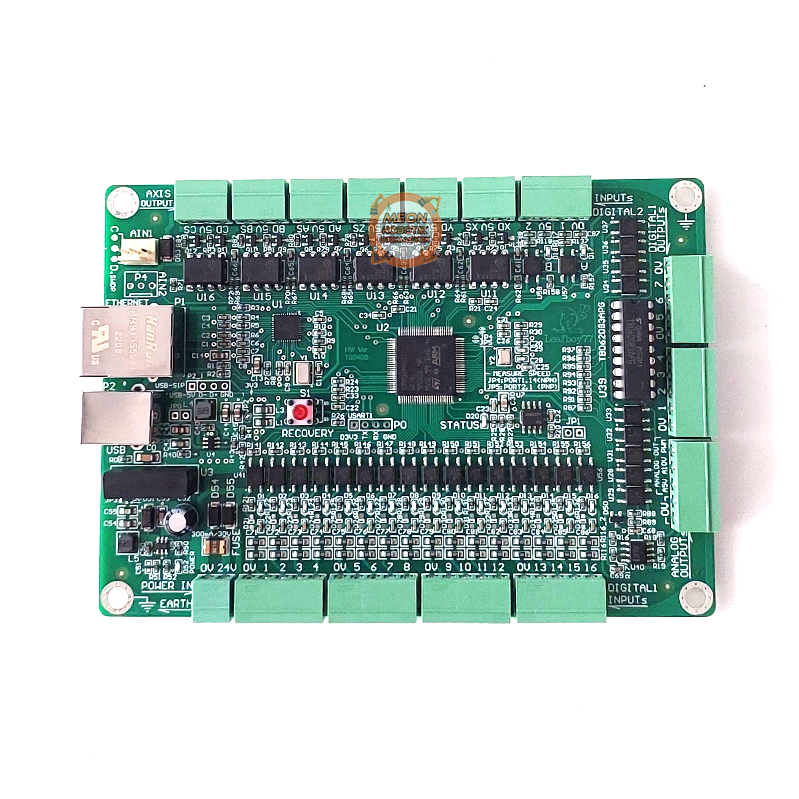

Mach3 cnc kontrol kartı:

Masaüstü cnc yada cnc router tezgahımızın bilgisayarında kullandığımız mach3 cnc kontrol programı ile step motor,servo motor,spindle motoru arasındaki bağlantıları ve iletişimi sağlayan elektronik bir karttır.Bu kart cnc kontrolünün kalbidir.Cnc tezgahının tüm motorlarının hareketini,spindle motorun açılıp kapanması ,devrinin artırılması düşürülmesi gibi görevleri icra eder.Cnc kontrol kartının khz cinsinden değeri ne kadar fazla olursa cnc tezgahınız çok daha iyi performansla çalışır.Mach3 cnc kontrol kartı seçimini, yapacağınız cnc tezgahına göre seçmeniz gerekmektedir.Daha deyatlı bilgi için diğer blok yazılarımızdaki bu linki tıklayarak bilgilere ulaşabilirsiniz.

İnverter Ac Motor Hız kontrol Sürücüleri  (Spindle Motor Sürücü)

Asenkron motorların devirleri, kutup sayıları yada voltaj frekansı ile değişebilmektedir.Devir değişiminin en pratik yolu Ac Motor Hız kontrol Sürücüleri sayesinde olmaktadır.Spindle motor sürücü olarakta adlandırılmaktadır.Bu sürücüler şehir şebekesindeki 50 hz  frekansındaki gerilimi 600 HZ kadar yükselterek motorun istenilen devire ulaşmasını sağlar.Asenkron motorların 3 faz olması gereklidir.Tek faz 220v kondansatörlü asenkron motorları bu sürücüler kullanılmaz.

Spindle motorunuzun hızını yani devrini ac motor hız kontrol sürücüleri diğer adıyla İnverterle yapmanız gerekmektedir.Bu sürücüler olmadan spindle motorları kullanamazsınız.Spindle motorunuzun 220v/380V giriş gerilimine göre inverter (Ac Motor Hız kontrol Sürücüleri ) seçimini yapmanız gerekmektedir.

Örnek verirsek;

Spindle motorunuz 3 faz 220v giriş gerilimli ise monofaze sürücü kullanmalısınız.Eğer 3 faz 380v giriş gerilimli ise Trifaze Sürücü kullanmalısınız.Ayrıca motor gücünü görede kw cinsinden inverter seçimi yapmalısınız.





Kw : 2.2 Kw

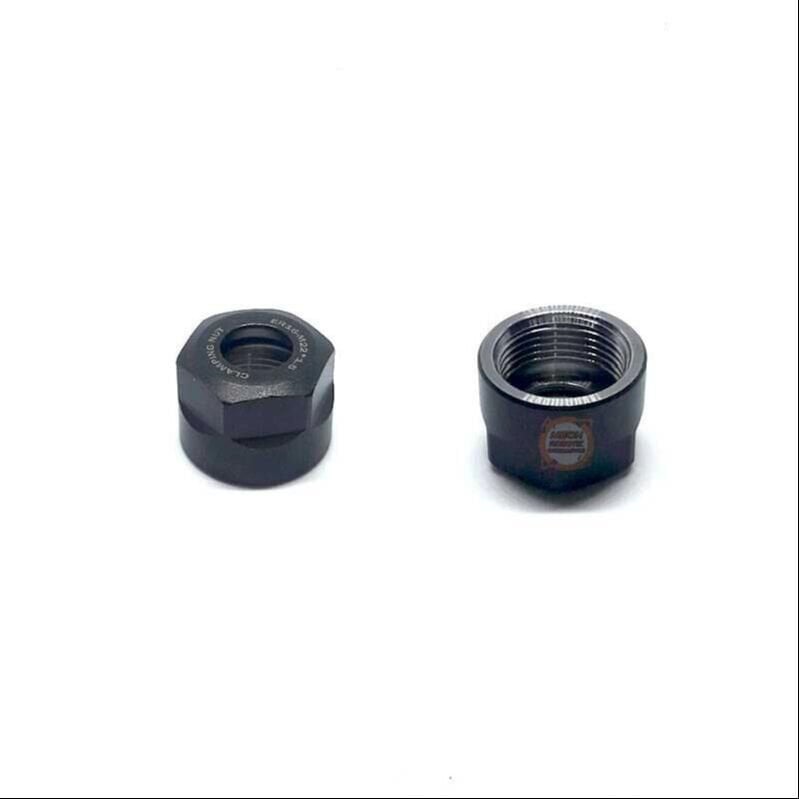

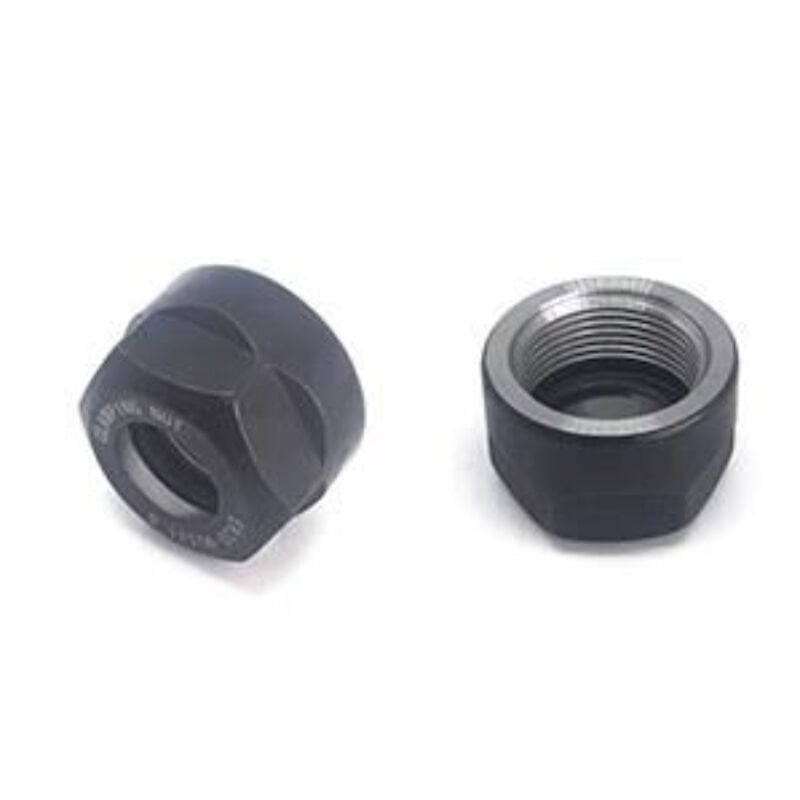

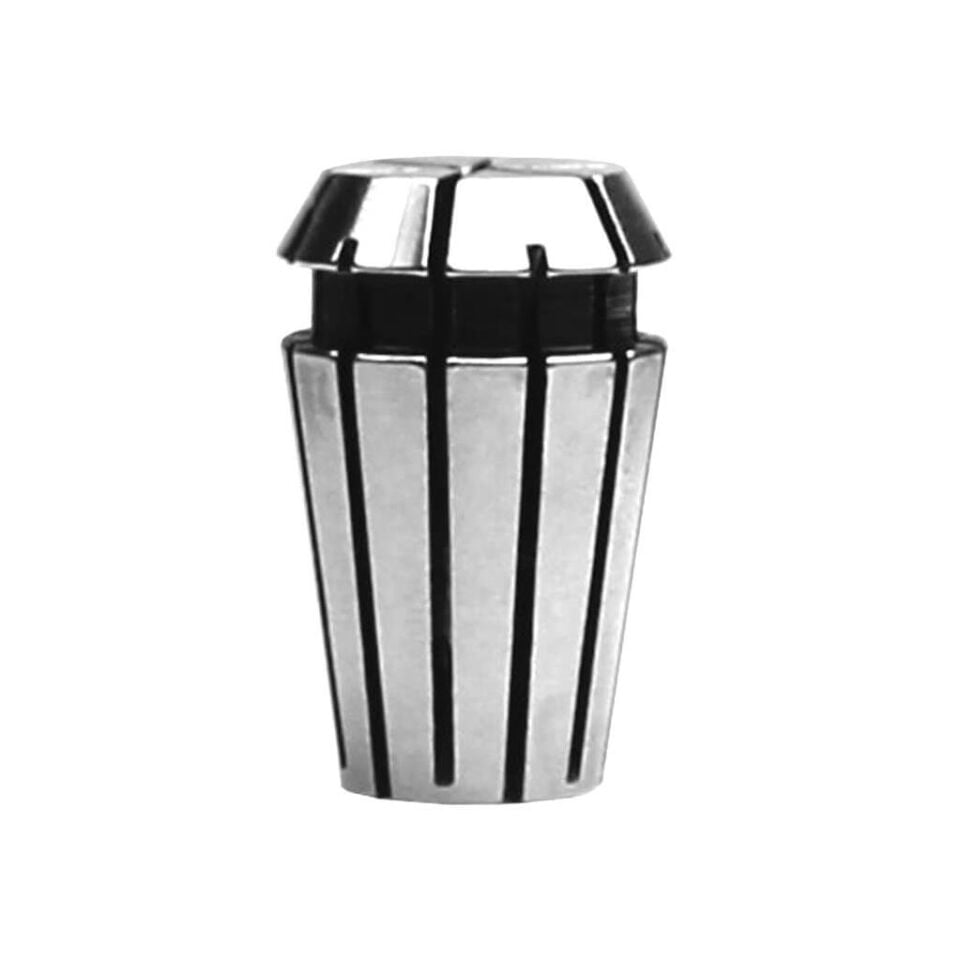

Pens Ölçüsü: ER20
Bağlantı Voltajı : 220 Volt
Hz / Devir : 300 Hz / 18000 Devir

örnek olarak yukarıdaki bilgisi verilen spindle motor için inverter seçimini yapalım: Motor 2.2 kw gücünde olduğu için sürücünün minumum 2.2 kw gücünde olması gerekli,bağlantı voltajı 220v olduğu için de monofaze sürücü modelli olması gerekmektedir.

Not: Motor gücünden daha büyük kw lı sürücüler kullanabilirsiniz.Fakat bu durumda sürücü ayarını yapmanız gerekmektedir.Sürücü maksimum amperini motorunuzun amperine göre ayarlamalısınız.

örnek inverter linki : Resmi tıklayarak inceleme yapabilirsiniz.



delta sürücü





Spindle Motor :

Spindle motorlar cnc tezgahlarında iş yapan en önemli kısımdır.Cnc tezgahınızın konstrüksiyon ve tasarımına göre en uygun spindle motoru seçmeniz gerekmektedir.

Örneğin;Cnc tezgahınızın gövde yapısı ve tasarımı uygun olduğu halde düşük güçte spindle motor kullanırsanız, cnc tezgahınızı düşük verimliliklerde kullanırsınız.

Spindle motorunuzun gücü neyse aynı güçte spindle sürücü (Ac Motor Hız kontrol Sürücü ) kullanınız.Daha detaylı bilgi için Spindle motor nedir blok yazımızı okuyabilirsiniz.

Hertz spindle motor,Arel spindle motor,Forza spindle motor gibi markaların farklı güclerde motorlarını mağazamızdan en uygun fiyatlarla satın alabilirsiniz.

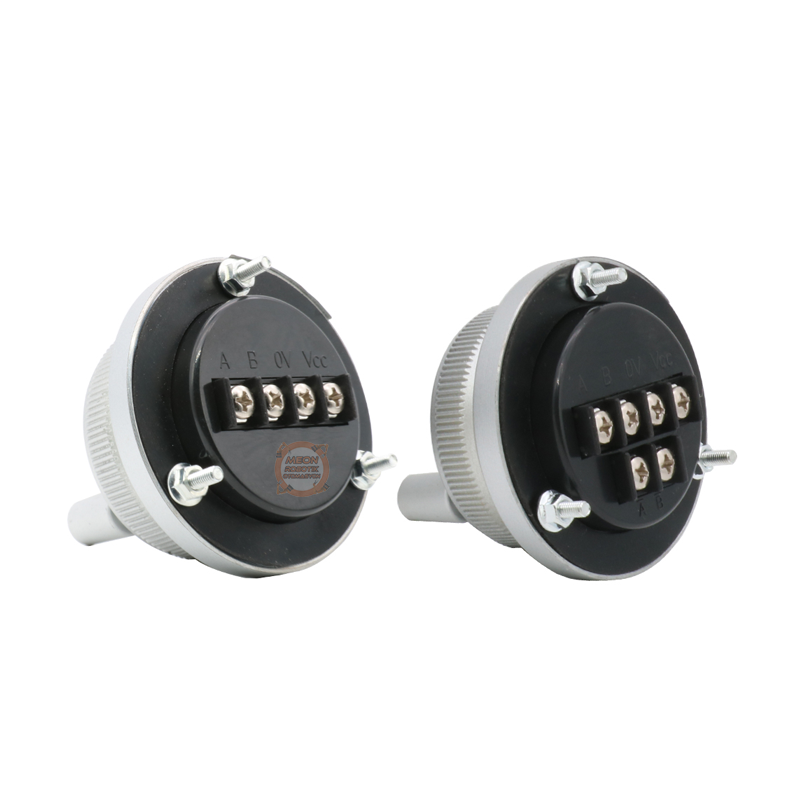

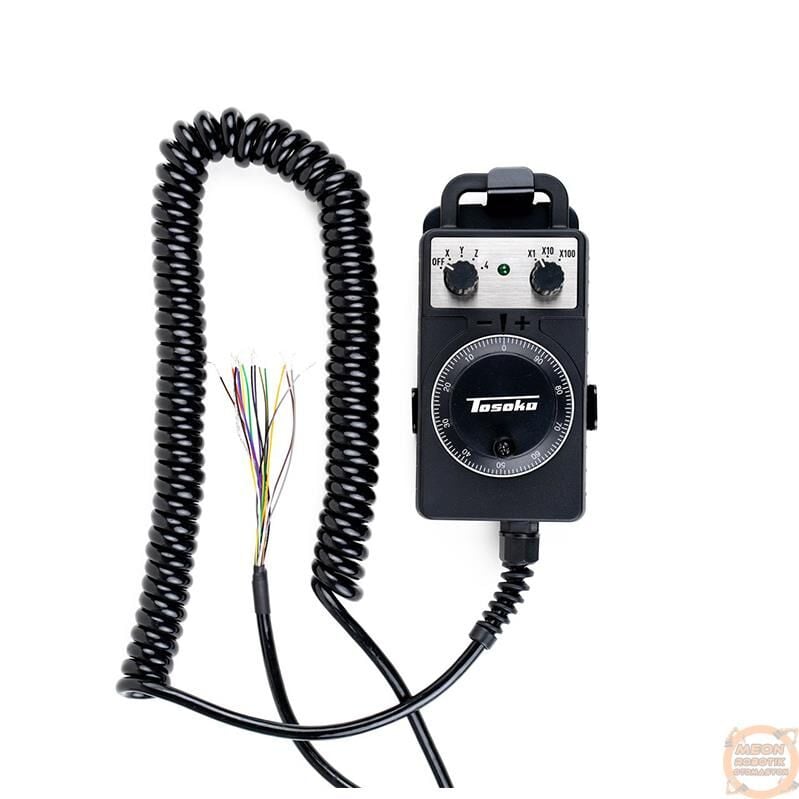

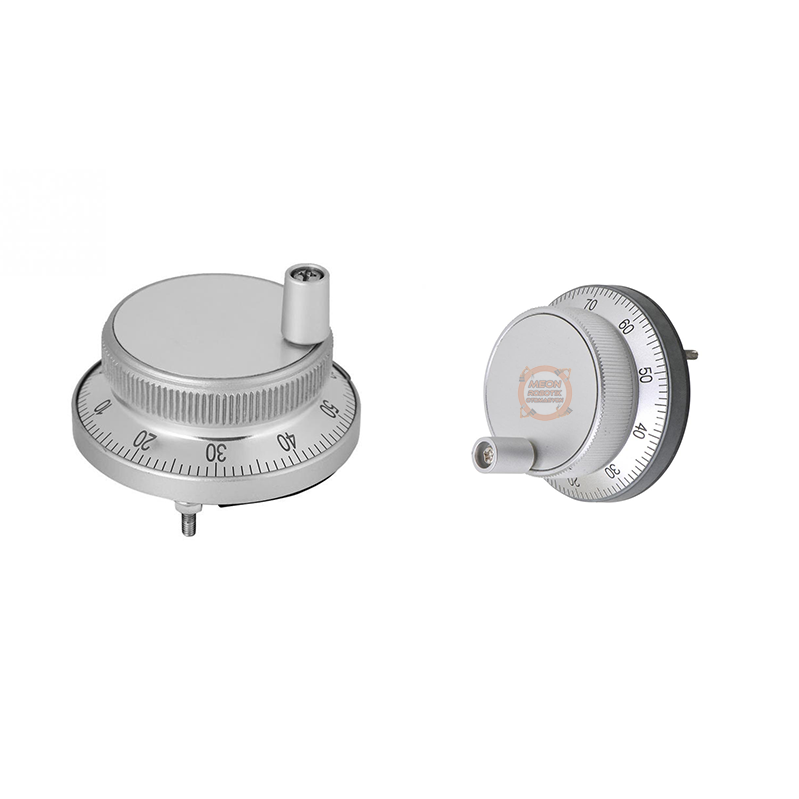

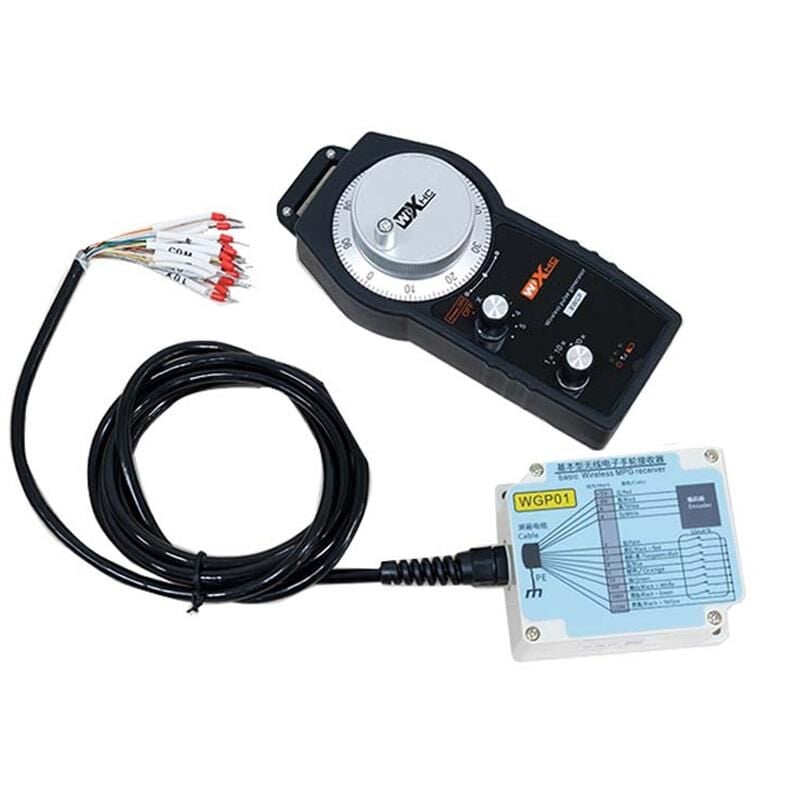

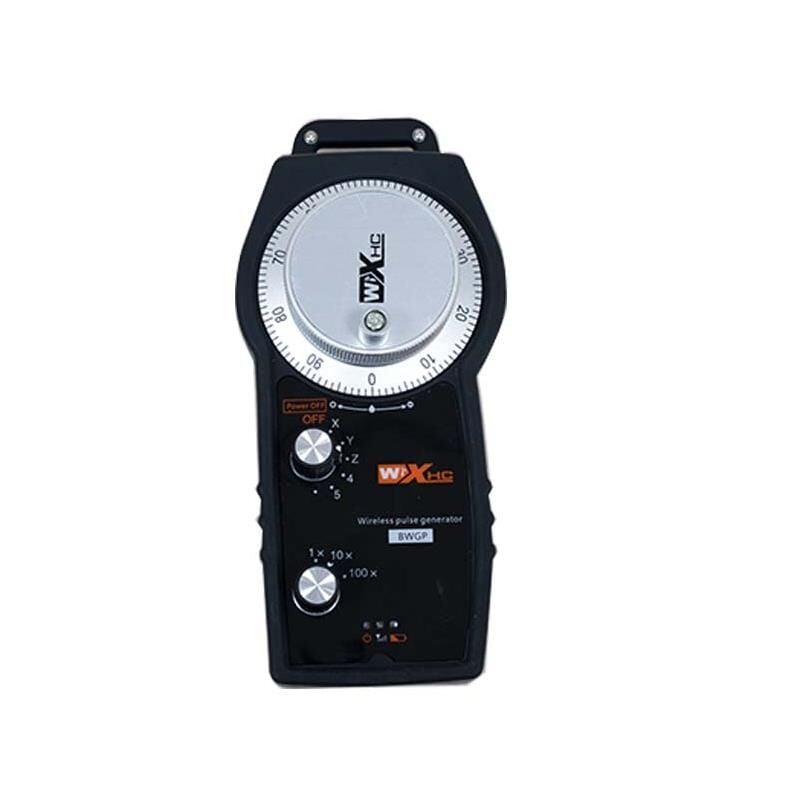

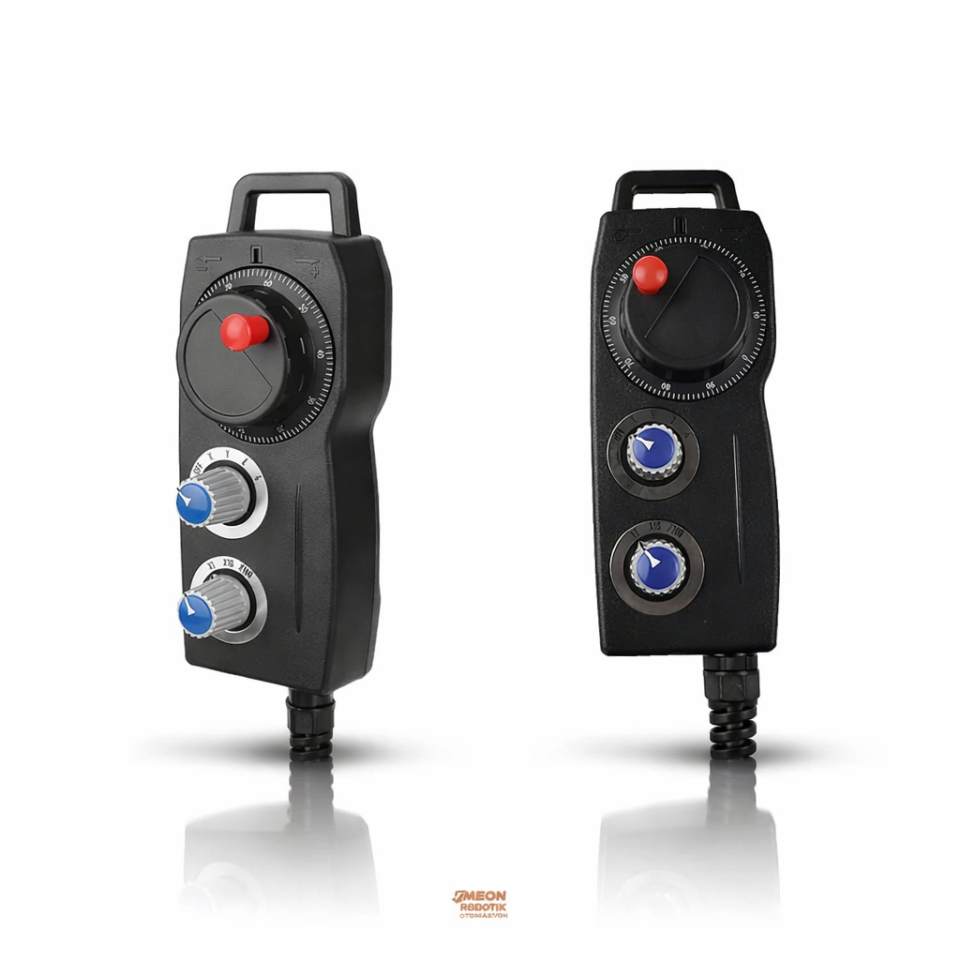

Cnc El Çarkı (Mpg) :

Cnc tezgahlarında manuel olarak eksenleri hareket ettirmekte kullanılır.Diğer adıyla MPG (Manuel pulse Genaratör) olan bu cnc parçası bir çok farklı model cnc tezgahlarında kullanılır.Genel olarak cnc tezgahların ilk parça kesim ayarında sıklıkla kullanılırlar.Cnc el çarkı pratik ve kullanışlı olduklarından cnc tezgahlarında ayar sürelerini kısaltarak parça birim maliyetlerinede katkıda bulunurlar.Cnc el çarkının kullanışı şu şekildedir; El çarkından hareket ettirmek istediğimiz ekseni seçiyoruz ardından ilerleme hızınıda el çarkı üzerindeki pottan ayarladıktan sonra el çarkının göbeğindeki tamburu artı yada eksi yönde çeviririz.Bu sayede istediğimiz hareketi cnc tezgahımıza kolayca yaptırmış oluruz.Ayrıca güvenlik amaçlı, cnc el çarklarında acil stop butonu bulunmaktadır.Her hangi bir sorun ile karşılaştığınızda bu butona basılarak tezgah hareketi durdurularak tezgah binmesinin önüne geçilmiş olunur.
