Voltaj Regüle Kartları ve DC-DC Gerilim Dönüştürücü Modüller

Voltaj regüle kartları, bir güç kaynağından alınan elektrik gerilimini elektronik devrenin ihtiyaç duyduğu seviyeye dönüştürmek ve çıkış voltajını mümkün olduğunca kararlı tutmak için kullanılan güç elektroniği modülleridir. Arduino projelerinden robotik sistemlere, LED aydınlatmadan otomotiv uygulamalarına kadar pek çok sistemde besleme geriliminin doğru seviyede olması gerekir. Giriş voltajının bağlı cihaza doğrudan uygulanması uygun değilse DC-DC voltaj dönüştürücü kullanılarak gerilim yükseltilebilir, düşürülebilir veya belirli bir seviyede sabitlenebilir.

Meon Robotik Otomasyon voltaj regüle kartları kategorisinde kompakt düşük güçlü modüllerden yüksek akım taşıyabilen profesyonel dönüştürücülere kadar farklı seçenekler bulunmaktadır. Kategoride voltaj düşürücü modül, voltaj yükseltici modül, USB çıkışlı dönüştürücü, ekranlı ayarlanabilir güç kaynağı, AC-DC dönüştürücü ve yüksek güçlü boost converter gibi farklı kullanım amaçlarına yönelik çözümler yer almaktadır.

Doğru regülatör kartının kullanılması; hassas elektronik bileşenlerin korunmasına, enerji kayıplarının azaltılmasına ve sistemin daha kararlı çalışmasına yardımcı olur. Bununla birlikte her modülün giriş gerilimi, çıkış gerilimi, maksimum akımı, güç kapasitesi ve soğutma gereksinimi farklıdır. Bu nedenle ürün seçimi yalnızca istenen voltaja göre değil, sistemin çekeceği akım ve çalışma koşulları dikkate alınarak yapılmalıdır.

Voltaj Regüle Kartı Çeşitleri

DC-DC Step Down Voltaj Düşürücü Modüller

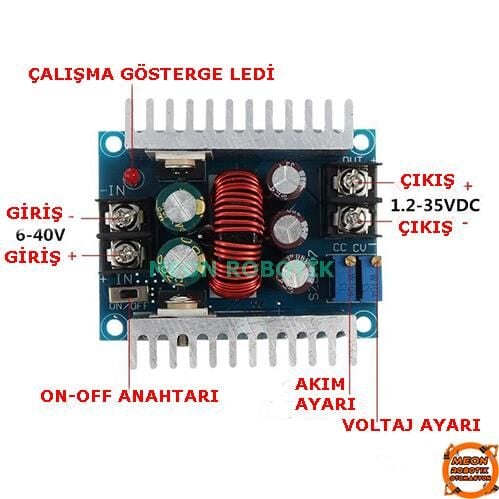

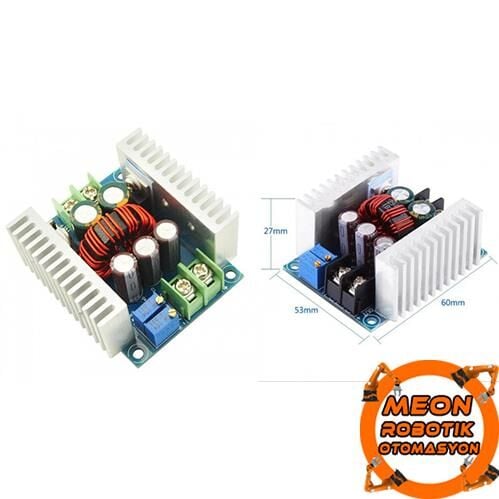

Step down voltaj regülatörü, yüksek bir DC giriş voltajını daha düşük bir DC çıkış voltajına dönüştürür. Buck converter olarak da adlandırılan bu modüller; 12V kaynaktan 5V, 24V kaynaktan 12V veya farklı bir düşük gerilim elde edilmesi gereken uygulamalarda kullanılır.

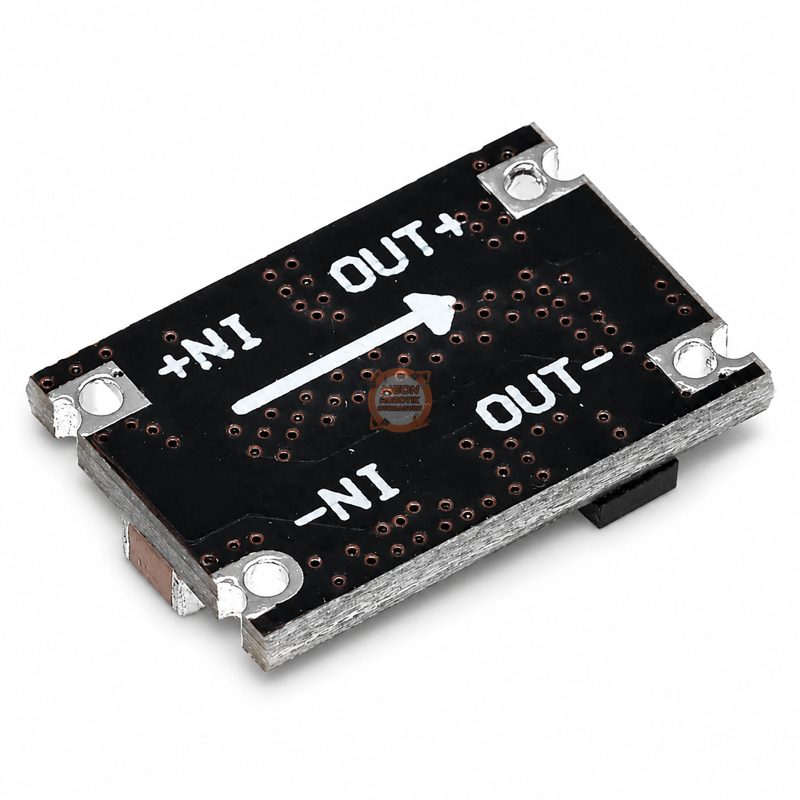

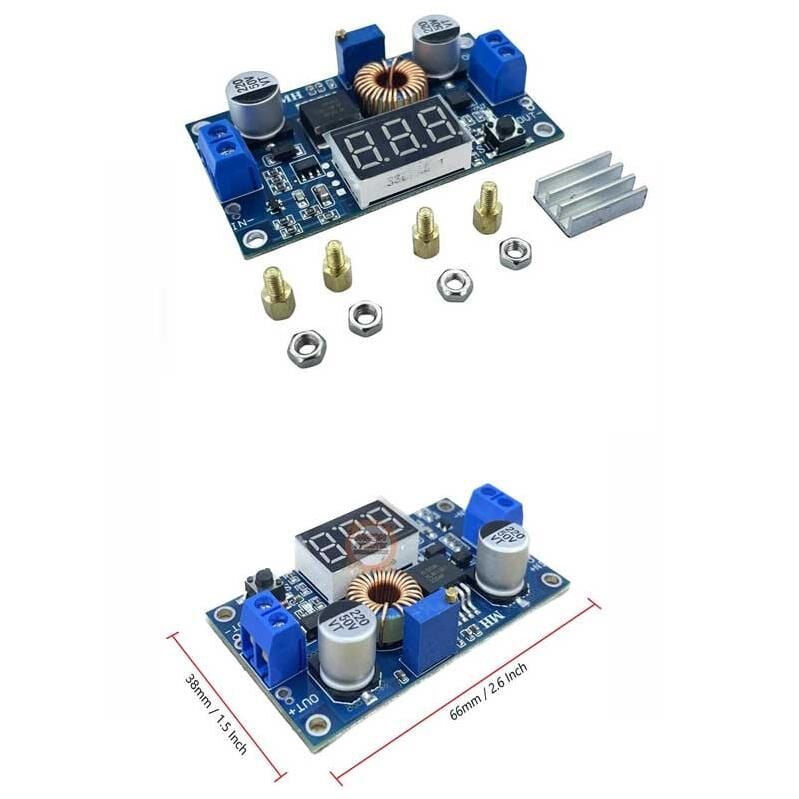

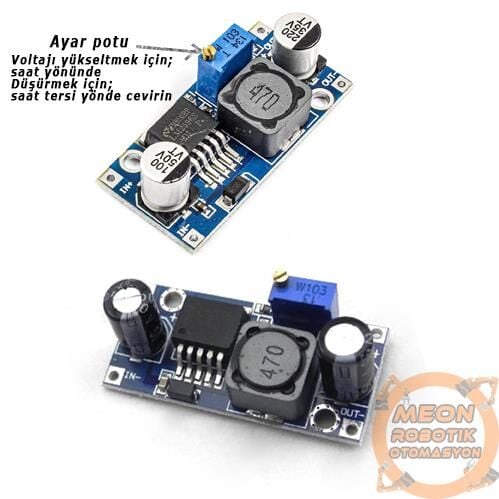

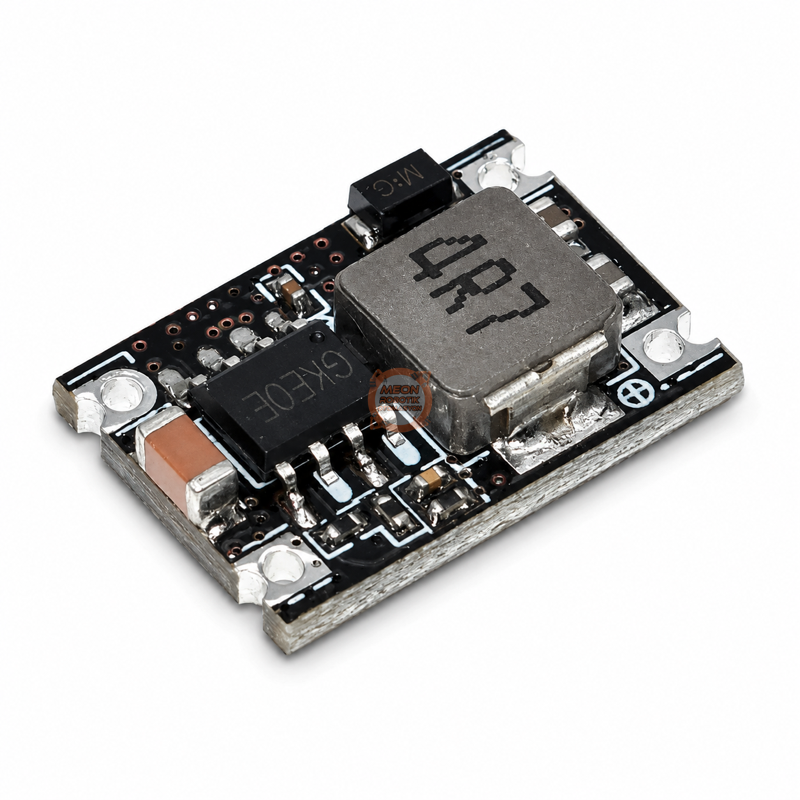

LM2596, XL4015 ve mini ayarlanabilir regülatör kartları bu gruptaki yaygın çözümler arasındadır. Kompakt mini modüller, dar alanlı elektronik projeler için avantaj sağlarken ekranlı ve yüksek akımlı modeller çıkış değerinin takip edilmesine ve daha güçlü yüklerin beslenmesine imkân tanır. Bazı modellerde voltaj ayarına ek olarak akım sınırlama özelliği de bulunabilir.

DC-DC Step Up Voltaj Yükseltici Modüller

Step up voltaj regülatörü, düşük seviyedeki DC giriş gerilimini daha yüksek bir çıkış gerilimine yükseltmek için kullanılır. Boost converter olarak bilinen bu ürünler; batarya geriliminin yükseltilmesi, LED sistemlerinin beslenmesi, taşınabilir güç kaynakları ve motor kontrol uygulamalarında tercih edilir.

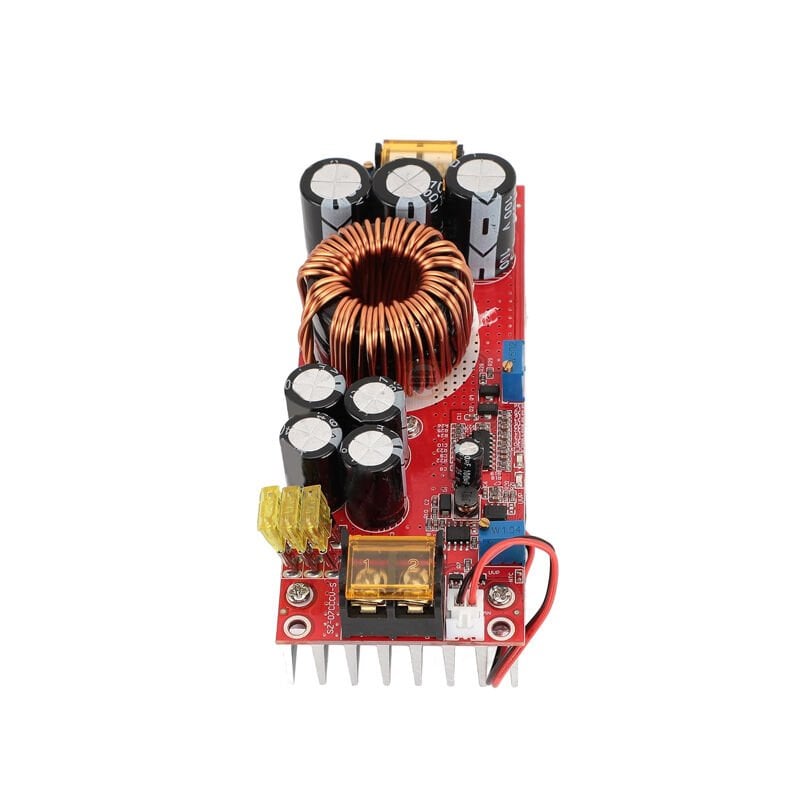

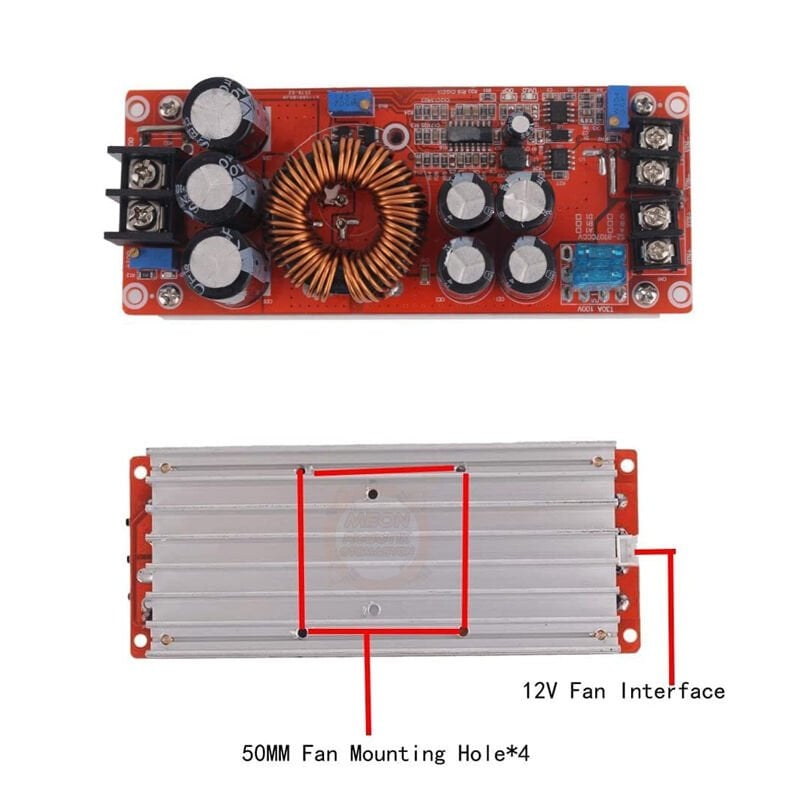

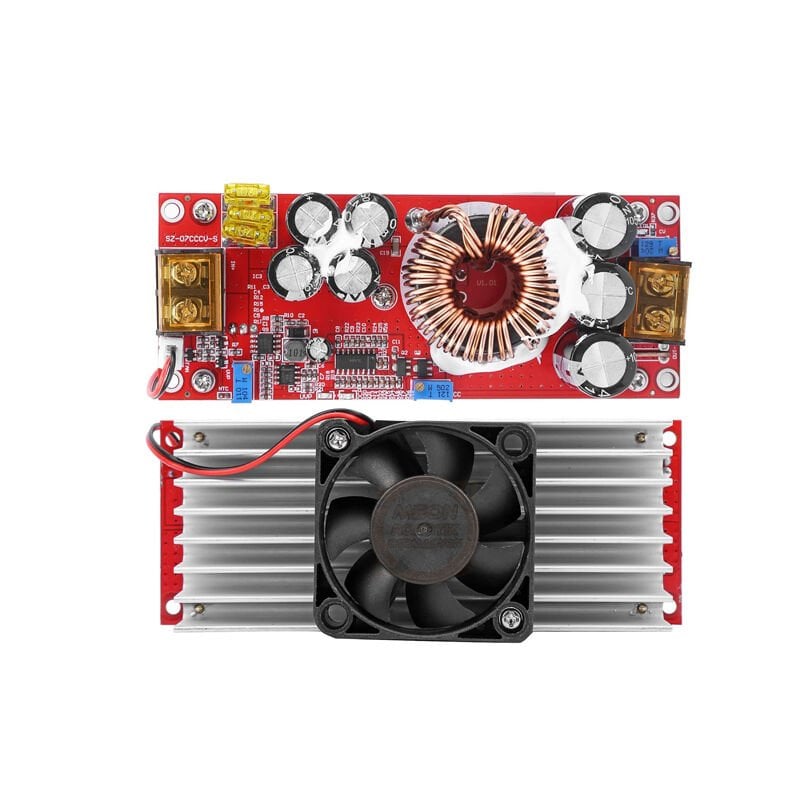

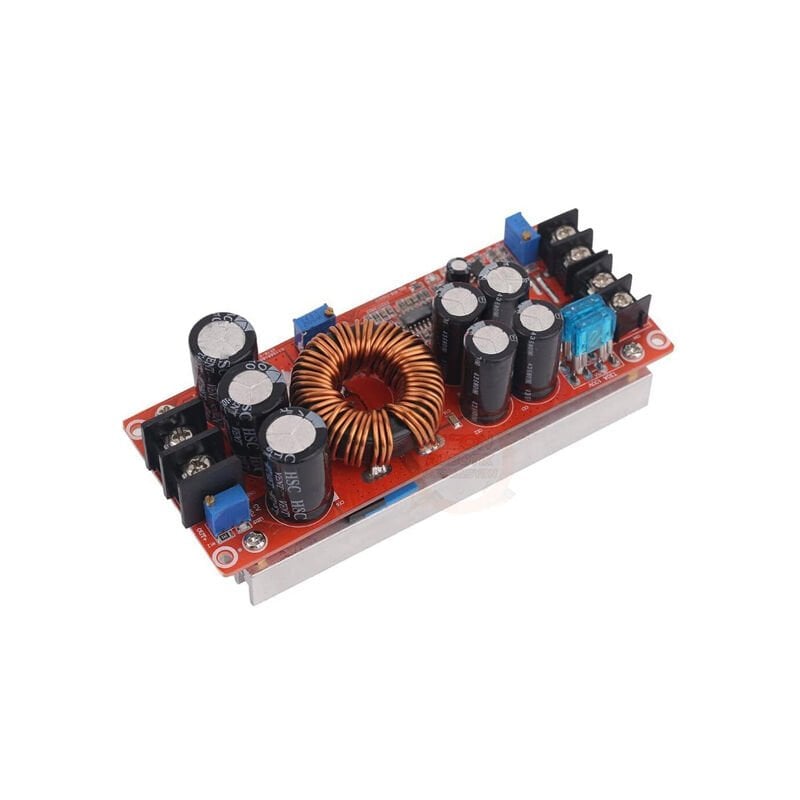

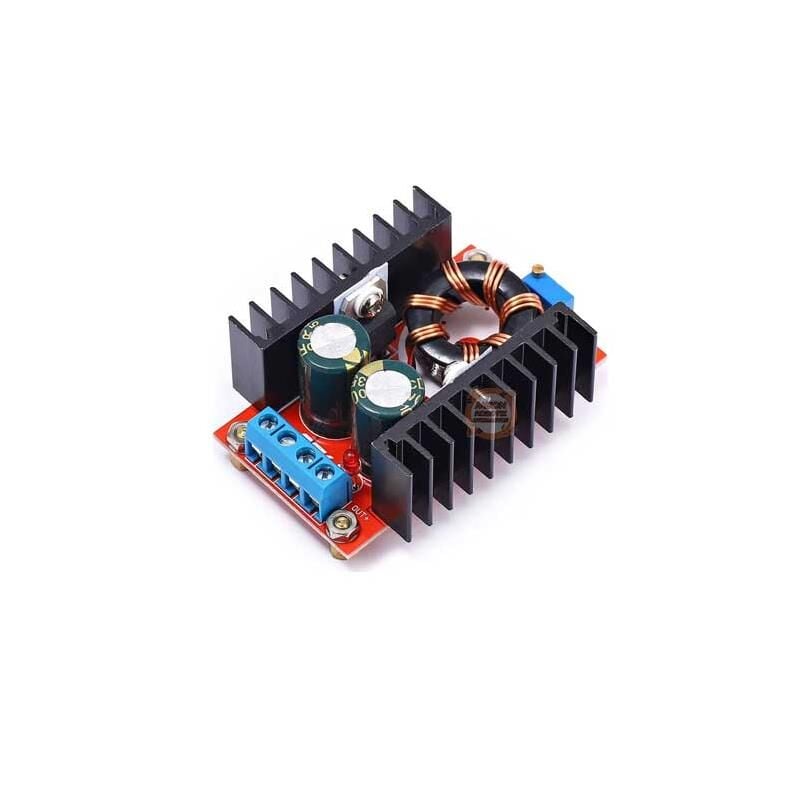

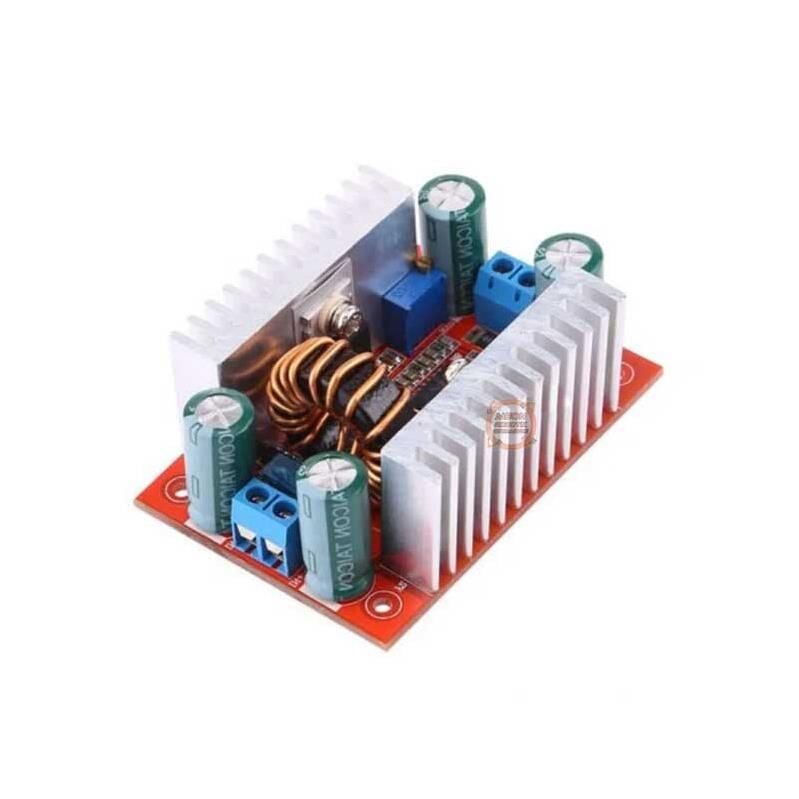

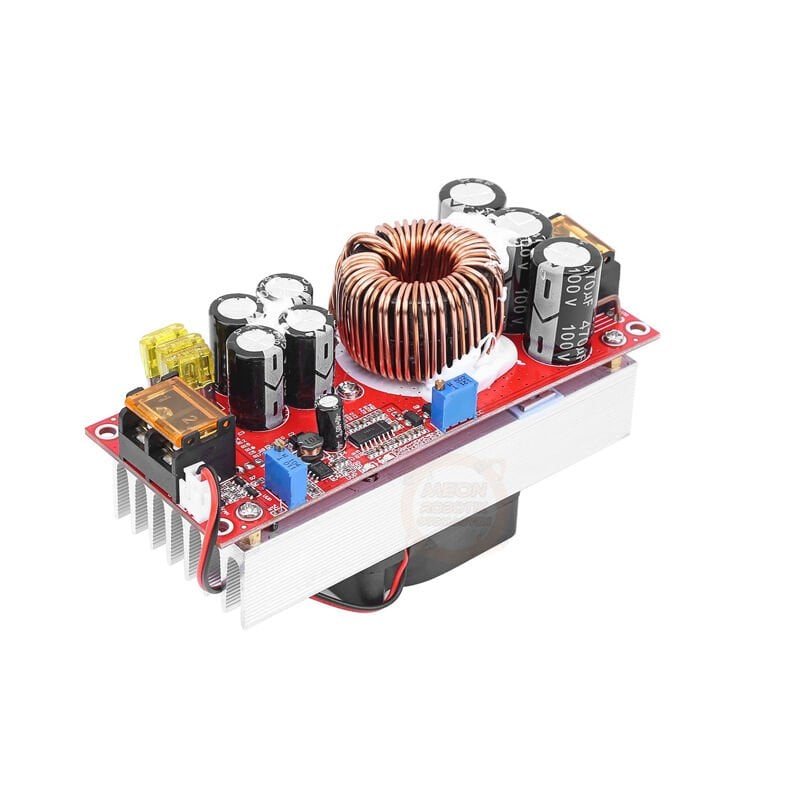

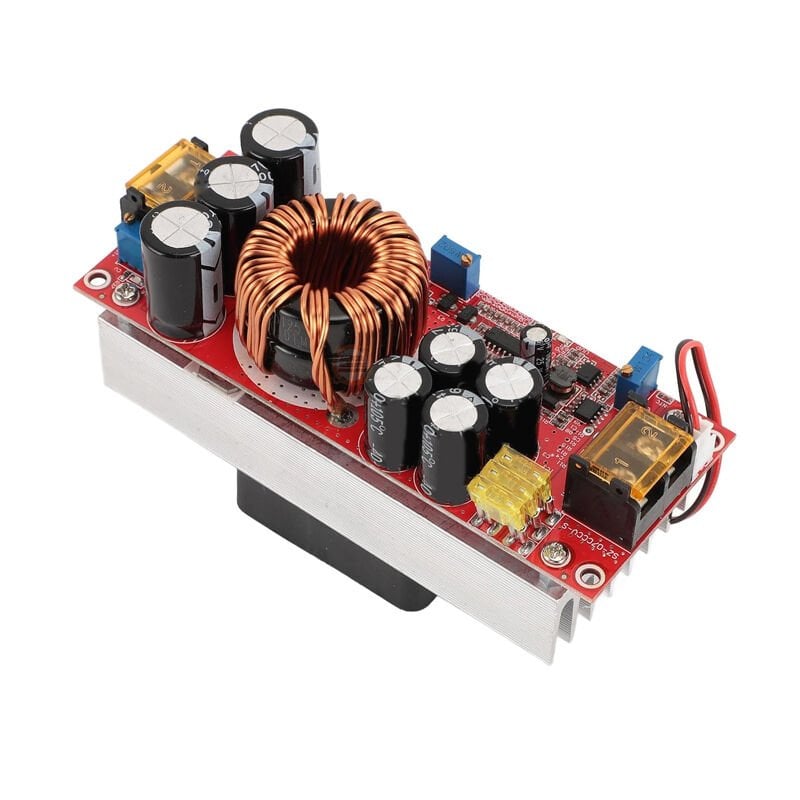

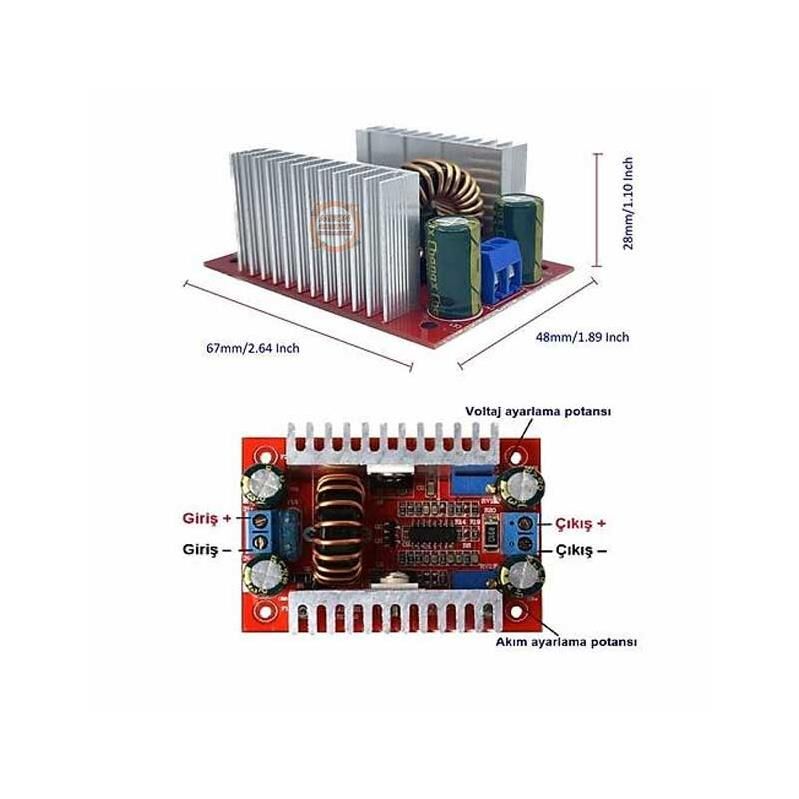

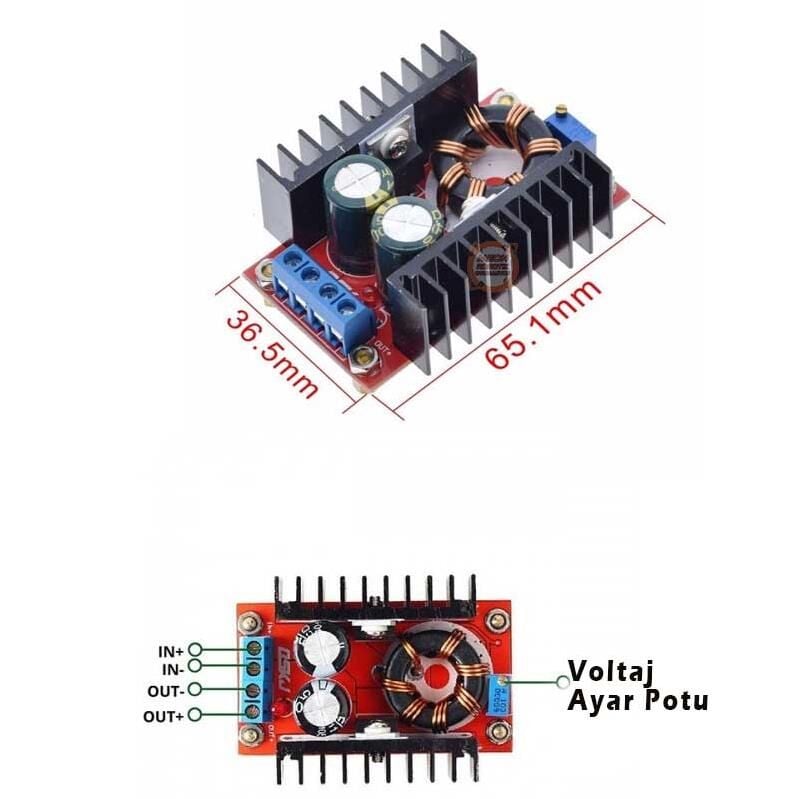

Kategoride yer alan MT3608, XL6009 ve LTC1871 tabanlı modüller farklı giriş-çıkış aralıkları ve akım kapasiteleri sunar. Ayrıca 150W, 400W, 1200W, 1500W ve 1800W gibi yüksek güç sınıflarında bulunan yüksek güçlü boost converter modelleri; uygun soğutma, doğru kablo kesiti ve yeterli kapasiteli güç kaynağı kullanılması koşuluyla daha yüksek güç gerektiren sistemlerde değerlendirilebilir.

Ayarlanabilir Voltaj Regülatör Kartları

Ayarlanabilir voltaj regülatörü, kart üzerindeki potansiyometre veya kontrol elemanları kullanılarak çıkış geriliminin belirli bir aralıkta değiştirilmesini sağlar. Laboratuvar çalışmaları, prototip geliştirme, elektronik test sistemleri ve farklı voltajlarla çalışan devrelerin denenmesi için kullanışlıdır.

Ayarlanabilir modellerde potansiyometre bazı durumlarda çok turlu olabilir. Bu nedenle çıkış değerindeki değişimi görebilmek için ayar vidasının birden fazla tur çevrilmesi gerekebilir. Bağlantı yapılmadan önce modülün çıkışı multimetre ile ölçülmeli ve bağlı cihaz için uygun voltaj ayarlanmalıdır.

Voltmetreli ve Ekranlı Regülatör Modülleri

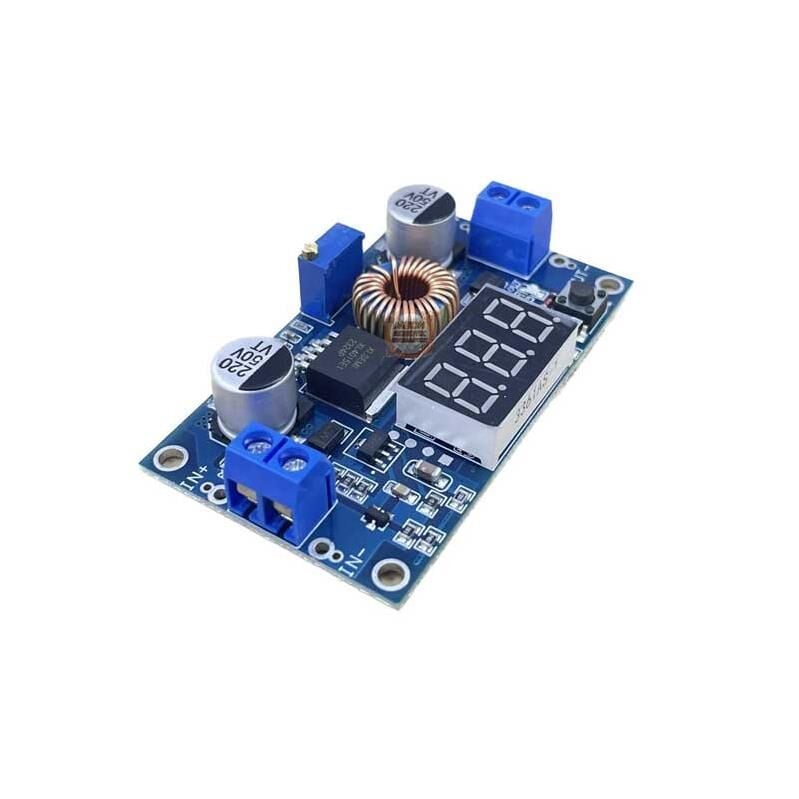

Voltmetreli voltaj regülatörü, giriş veya çıkış geriliminin kart üzerindeki dijital ekran üzerinden görüntülenmesini sağlar. Harici ölçüm cihazı kullanımını azaltan bu modeller, özellikle sürekli ayar yapılan güç kaynaklarında ve test düzeneklerinde pratik kullanım sunar.

Ekranlı modüllerde gösterilen voltaj değeri sistem takibini kolaylaştırsa da hassas uygulamalarda doğrulama amacıyla kalibre edilmiş bir multimetre kullanılması tavsiye edilir. Bazı gelişmiş modeller hem voltaj hem de akım ayarı yapmaya elverişli olabilir.

USB ve Type-C Çıkışlı Dönüştürücü Modüller

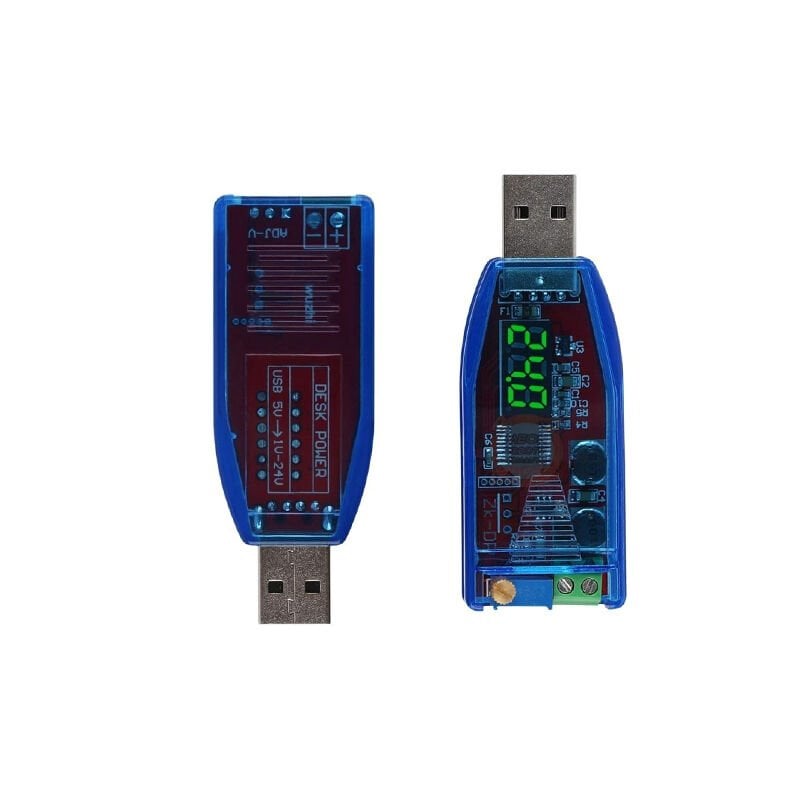

USB çıkışlı 5V voltaj regülatörü modelleri, farklı DC giriş gerilimlerini standart USB besleme seviyesine dönüştürmek için kullanılır. Araç içi elektronik sistemler, taşınabilir enerji kutuları, robotik projeler ve mobil cihaz besleme uygulamalarında tercih edilebilir.

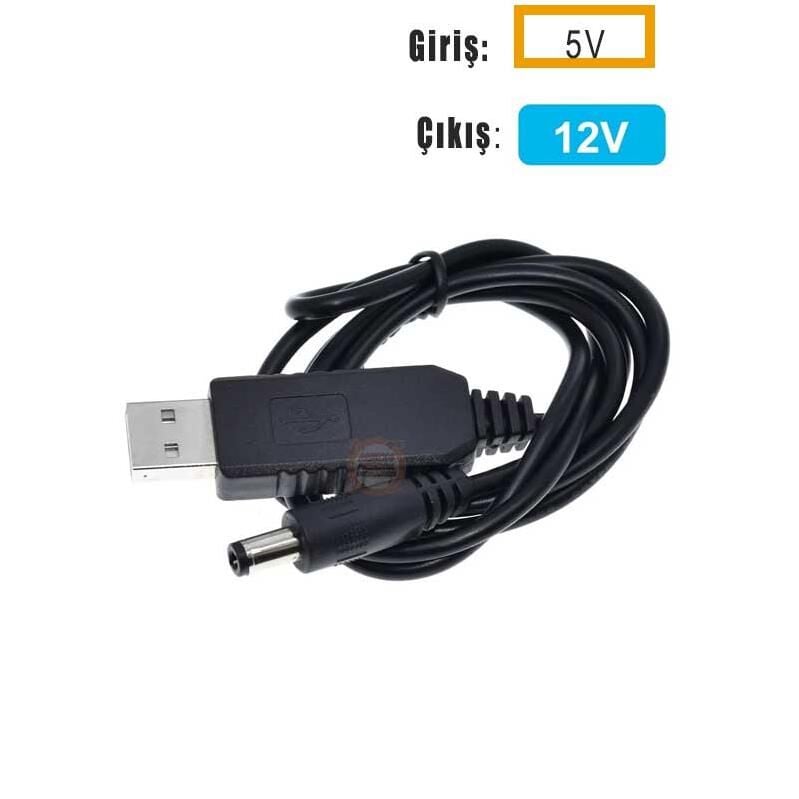

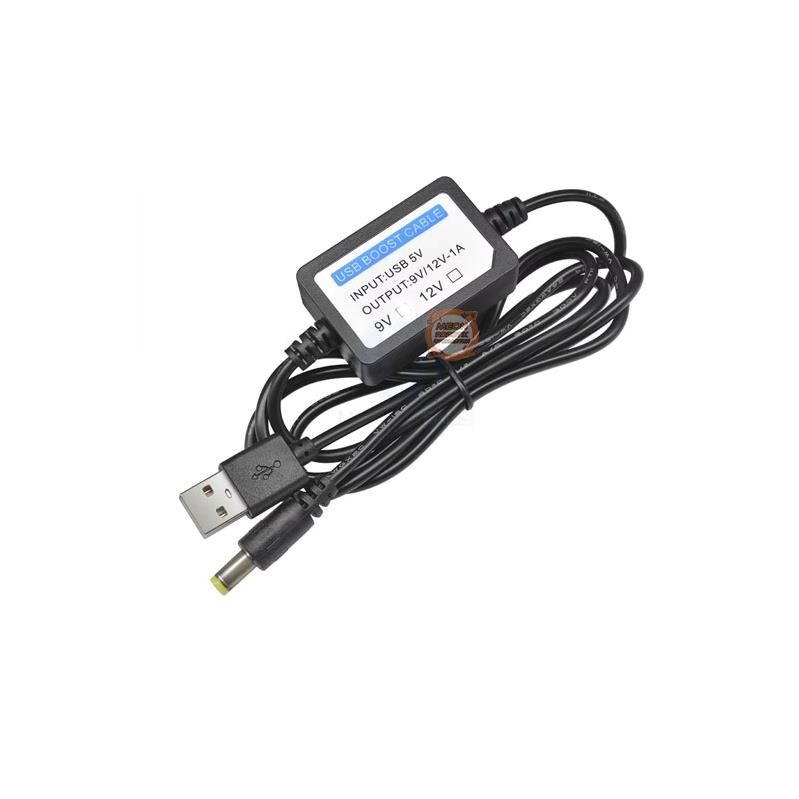

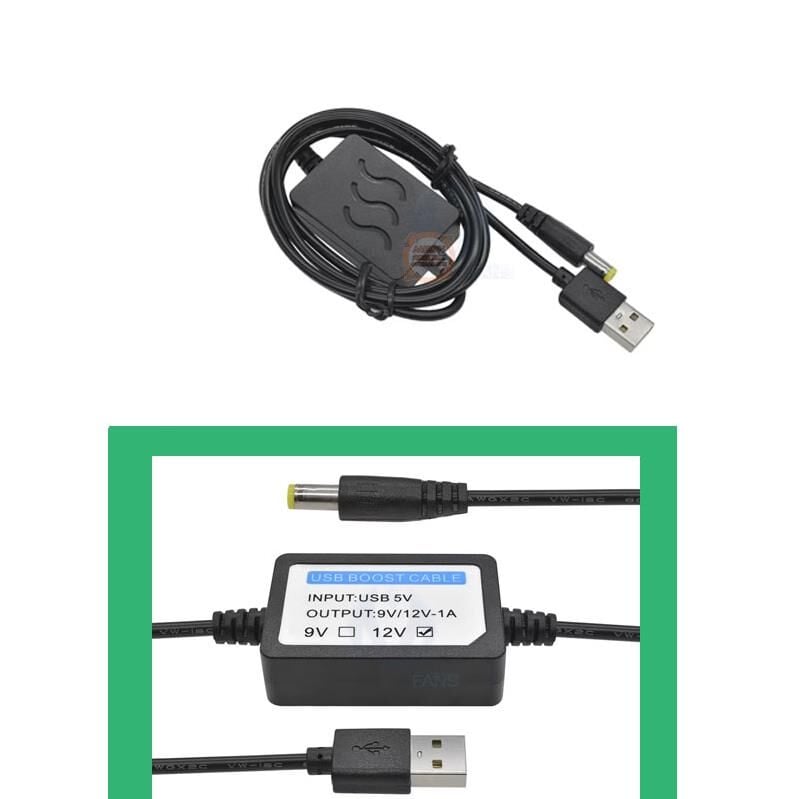

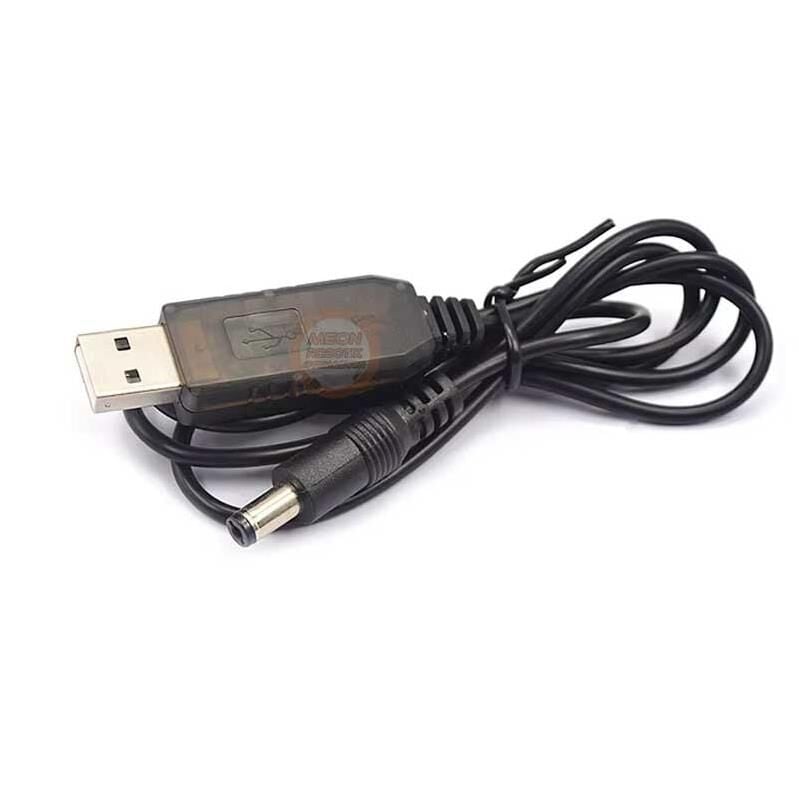

Kategoride 6V-24V girişten 5V USB çıkış sağlayan step down modüller, USB 5V gerilimi 12V seviyesine yükselten booster kablolar ve Type-C hızlı şarj destekli dönüştürücü kartlar bulunmaktadır. Hızlı şarj özelliğinin kullanılabilmesi için bağlı cihazın, kablonun ve modülün aynı protokolü desteklemesi gerekir.

AC-DC Dönüştürücü ve Sabit Regülatör Çözümleri

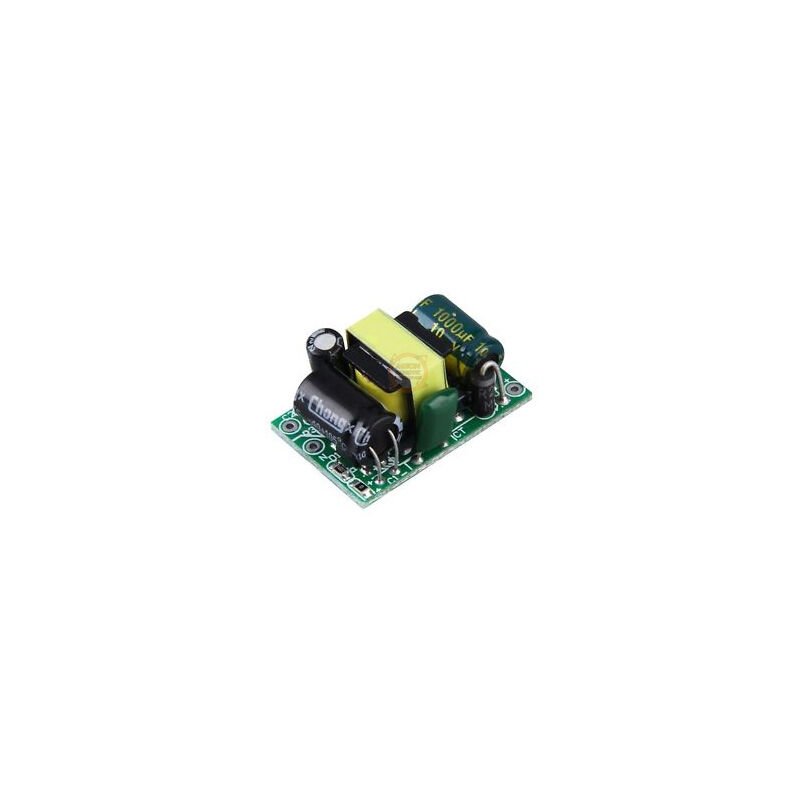

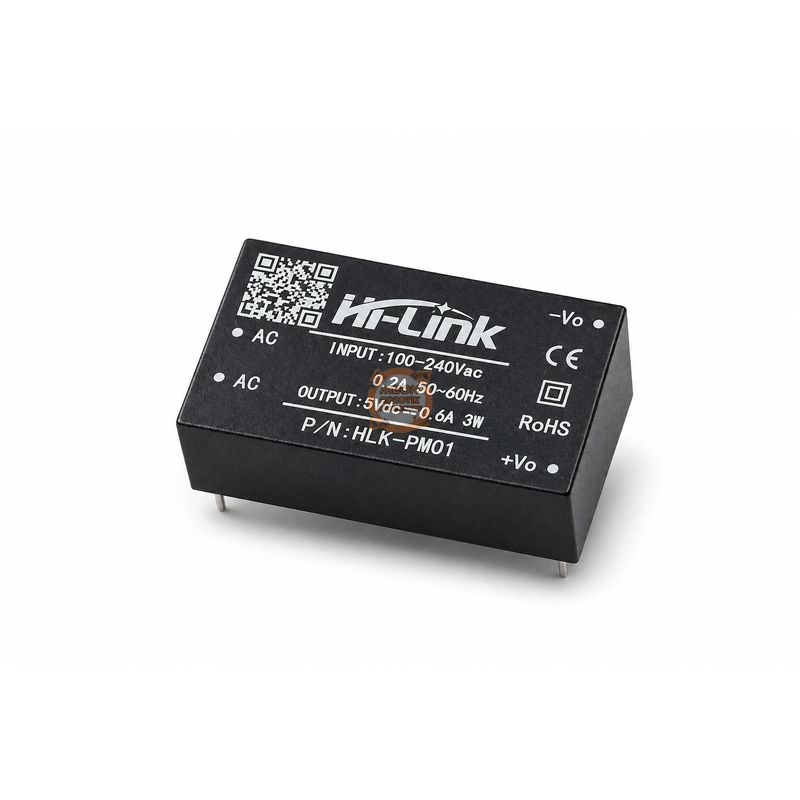

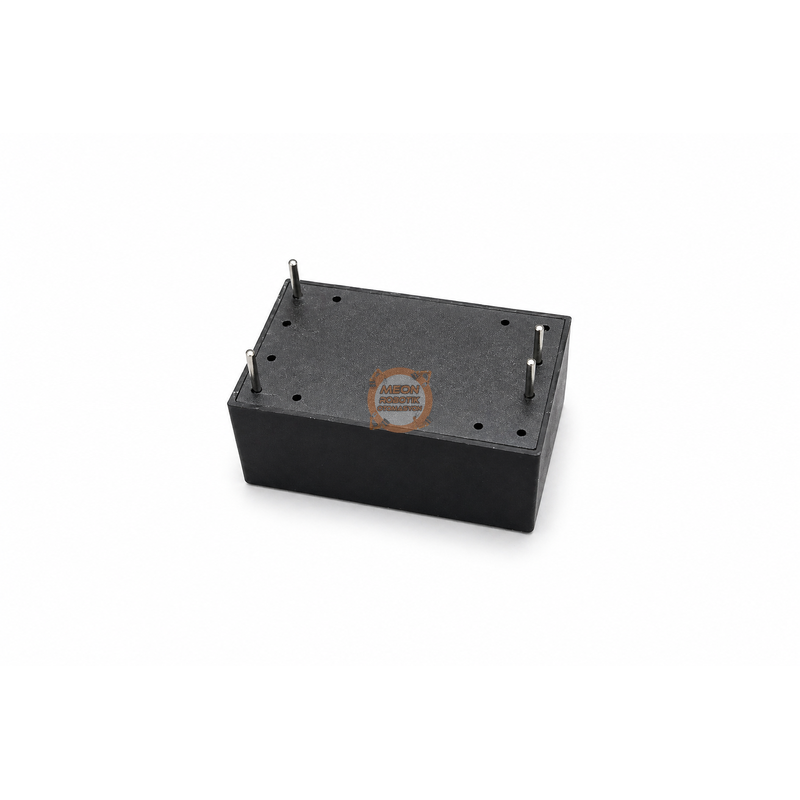

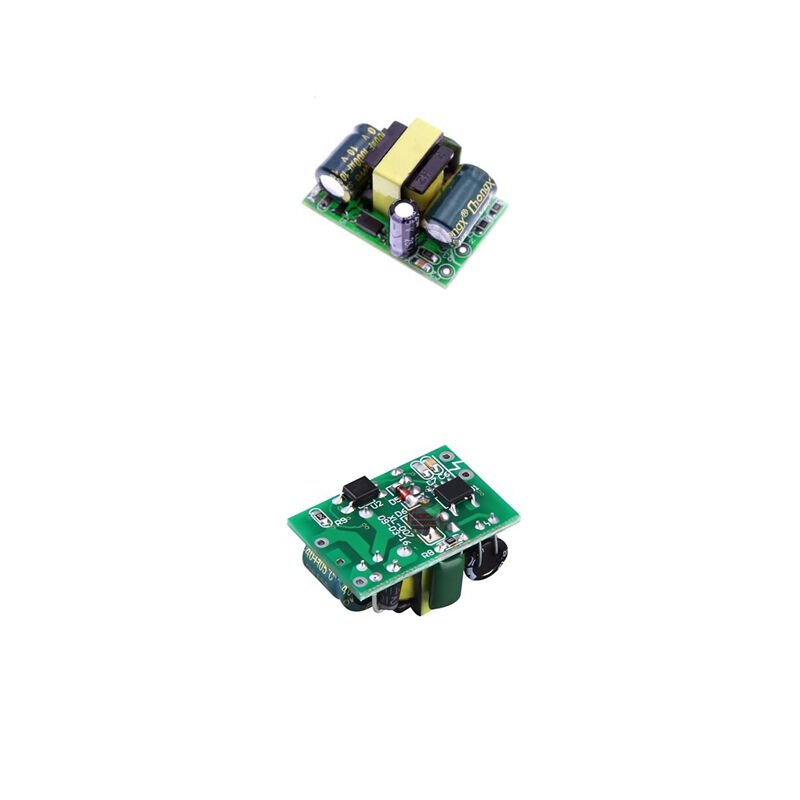

AC-DC modüller, alternatif akım girişini elektronik devrelerin kullanabileceği düşük seviyeli doğru akıma dönüştürür. Örneğin 220V AC girişten 5V DC çıkış sağlayan kompakt modüller, düşük güçlü kontrol devrelerinde kullanılabilir. Şebeke gerilimiyle çalışan bu ürünlerin bağlantısı yalnızca gerekli elektrik güvenliği bilgisine sahip kişiler tarafından yapılmalıdır.

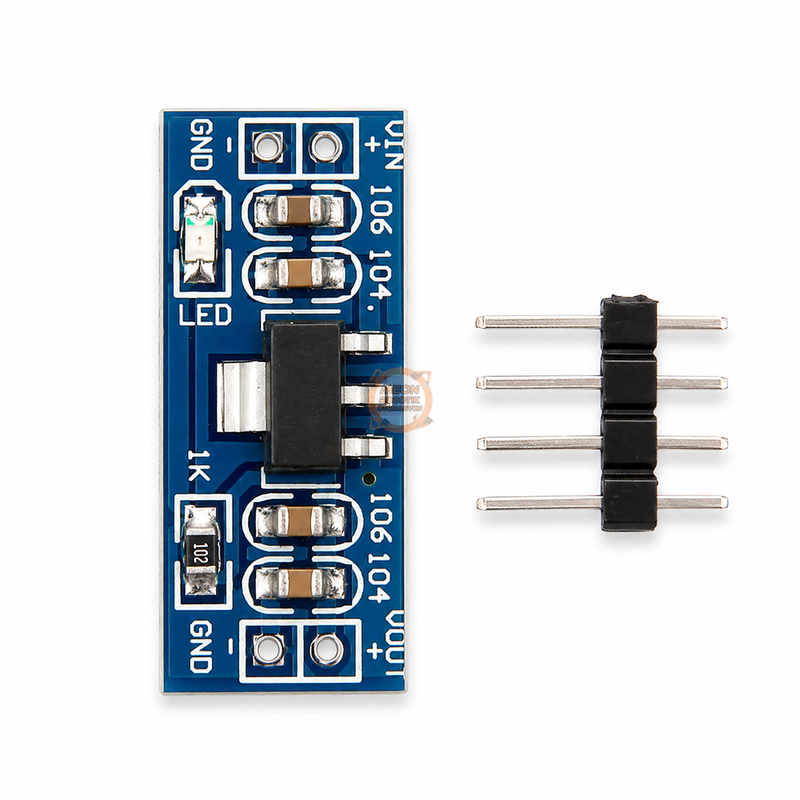

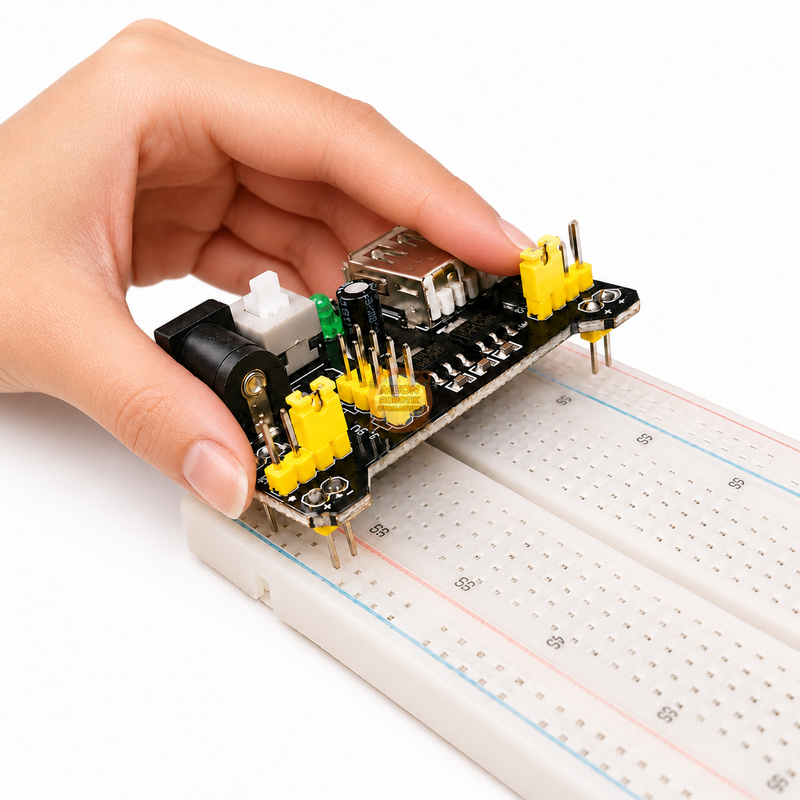

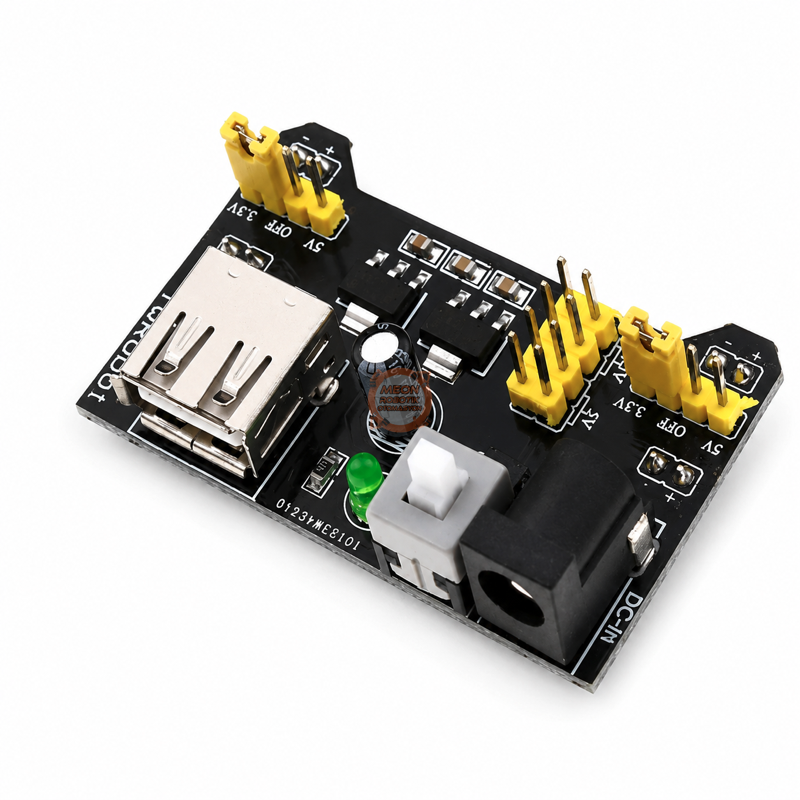

L7805 gibi sabit çıkışlı lineer regülatörler ise uygun giriş koşullarında sabit 5V çıkış elde etmek amacıyla kullanılır. Lineer regülatörlerde giriş ve çıkış voltajı arasındaki fark ısıya dönüştüğü için yük akımı arttıkça soğutucu ihtiyacı oluşabilir.

Voltaj Regüle Kartı Seçerken Nelere Dikkat Edilmelidir?

Giriş ve Çıkış Gerilimi

İlk olarak kullanılacak güç kaynağının gerilimi ve bağlı yükün ihtiyaç duyduğu voltaj belirlenmelidir. Giriş voltajı çıkıştan yüksekse genellikle step down, giriş voltajı çıkıştan düşükse step up modül seçilir. Yalnızca düşürücü olarak tasarlanan bir kart voltaj yükseltmek için kullanılamaz. Benzer şekilde yalnızca yükseltici olan bir modül girişten daha düşük çıkış sağlayamaz.

Çıkış Akımı ve Güç Kapasitesi

DC-DC regülatör kartı seçiminde bağlı cihazın nominal akımı kadar kalkış ve tepe akımları da dikkate alınmalıdır. Özellikle motorlar, güçlü LED grupları ve kapasitif yükler ilk çalışma sırasında nominal değerlerinin üzerinde akım çekebilir. Regülatörün sürekli çalışma akımı, üretici tarafından belirtilen maksimum kısa süreli değerden daha düşük olabilir.

Güç hesabı yaklaşık olarak voltaj ile akımın çarpılmasıyla yapılır. Ancak dönüşüm kayıpları nedeniyle giriş gücü çıkış gücünden yüksek olacaktır. Bu nedenle güç kaynağı ve regülatör seçiminde emniyet payı bırakılmalıdır.

Verimlilik ve Soğutma

DC-DC converter modüllerinde verimlilik; giriş voltajına, çıkış voltajına, yük akımına ve çalışma sıcaklığına bağlı olarak değişebilir. Yüksek akımlı uygulamalarda MOSFET, diyot ve bobin gibi bileşenler ısınabilir. Modülün sürekli yüksek güçte çalıştırılacağı sistemlerde yeterli hava dolaşımı, fan veya uygun soğutucu kullanılması gerekebilir.

Akım Sınırlama ve Koruma Özellikleri

Hassas yüklerin veya bataryaların kullanıldığı sistemlerde yalnızca voltaj ayarı yeterli olmayabilir. Sabit akım ve sabit voltaj desteği sunan CC CV regülatör modülü modelleri, çıkış akımının belirlenen değerde sınırlandırılmasına yardımcı olur. Kısa devre, ters polarite, aşırı sıcaklık ve aşırı akım korumalarının her üründe bulunmadığı unutulmamalıdır.

Bağlantı Tipi ve Kart Boyutları

Klemensli modeller kolay montaj avantajı sunarken lehim pedli kompakt kartlar küçük elektronik tasarımlarda daha az yer kaplar. Mobil ve gömülü uygulamalarda kartın fiziksel ölçüleri, bağlantı noktalarının konumu ve montaj yöntemi önceden değerlendirilmelidir.

Voltaj Regüle Kartlarının Kullanım Alanları

• Arduino, ESP32, Raspberry Pi ve mikrodenetleyici projeleri
• Robotik sistemler ve mobil robot güç devreleri
• LED şerit, COB LED ve özel aydınlatma uygulamaları
• DC motor, fan, pompa ve elektromekanik sistemler
• Bataryalı ve taşınabilir elektronik cihazlar
• Otomotiv elektroniği ve araç içi güç dönüştürme sistemleri
• Güneş enerjili elektronik projeler
• Laboratuvar tipi ayarlanabilir güç kaynakları
• CNC kontrol sistemleri ve yardımcı elektronik devreler
• USB ve Type-C besleme uygulamaları
• Telekomünikasyon ve haberleşme devreleri
• Prototip geliştirme ve elektronik test düzenekleri

Voltaj Regülatör Modüllerinin Avantajları

• Farklı voltaj seviyeleri arasında pratik enerji dönüşümü sağlar.
• Ayarlanabilir modeller farklı projelerde tekrar kullanılabilir.
• Anahtarlamalı dönüştürücüler yüksek enerji verimliliği sunabilir.
• Kompakt kart yapısı sayesinde pano ve proje kutularında az yer kaplar.
• Ekranlı modeller giriş ve çıkış geriliminin takip edilmesini kolaylaştırır.
• Akım sınırlamalı modeller hassas yüklerin korunmasına yardımcı olur.
• Klemensli bağlantılar hızlı ve düzenli montaj imkânı sağlar.
• Düşük güçlü hobi projelerinden yüksek güçlü endüstriyel uygulamalara kadar geniş seçenek sunar.

Sıkça Sorulan Sorular

Step up ve step down arasındaki fark nedir?

Step up modül giriş gerilimini yükseltirken step down modül giriş gerilimini düşürür. Örneğin 5V gerilimi 12V yapmak için step up, 24V gerilimi 12V yapmak için step down dönüştürücü kullanılır.

Ayarlanabilir regülatör kartının çıkışı nasıl ayarlanır?

Giriş bağlantısı doğru polaritede yapıldıktan sonra çıkış uçlarına multimetre bağlanır. Kart üzerindeki voltaj potansiyometresi yavaşça çevrilerek istenen çıkış değeri ayarlanır. Yük, voltaj ayarı tamamlandıktan sonra bağlanmalıdır.

10A yazan bir modül sürekli 10A verebilir mi?

Ürün üzerinde belirtilen maksimum akım değeri her zaman sürekli çalışma akımı anlamına gelmeyebilir. Sürekli kapasite; soğutma, giriş-çıkış voltaj farkı, kablo kesiti ve ortam sıcaklığına bağlıdır. Uzun süreli kullanımlarda emniyet payı bırakılmalıdır.

Voltaj regülatör kartı motor çalıştırabilir mi?

Uygun akım ve güç kapasitesine sahip modeller DC motor beslemesinde kullanılabilir. Ancak motorun kalkış ve sıkışma akımı dikkate alınmalı, regülatörün kapasitesi bu değerlere göre seçilmelidir. Regülatör kartı tek başına motor hız kontrol cihazı yerine geçmez.

Regülatör kartı neden ısınır?

Enerji dönüşümü sırasında oluşan kayıplar, yüksek yük akımı, yetersiz soğutma ve modülün kapasite sınırlarında çalıştırılması ısınmaya neden olabilir. Aşırı ısınma durumunda yük azaltılmalı ve uygun soğutma uygulanmalıdır.

Giriş ve çıkış bağlantıları ters yapılırsa ne olur?

Ters polarite koruması bulunmayan kartlarda bağlantının ters yapılması modülün ve bağlı cihazın zarar görmesine neden olabilir. Enerji verilmeden önce giriş-çıkış uçları ile artı ve eksi polarite mutlaka kontrol edilmelidir.

Voltaj regülatörü batarya şarj etmek için kullanılabilir mi?

Akım ve voltaj sınırlaması bulunan uygun CC-CV modüller bazı batarya uygulamalarında kullanılabilir. Ancak pil kimyasına özel şarj algoritması, hücre dengeleme ve koruma gerektiren sistemlerde yalnızca voltaj regülatörü yeterli değildir. Uygun şarj kartı ve BMS kullanılmalıdır.

Meon Robotik Otomasyon Voltaj Regüle Kartı Çözümleri

Meon Robotik Otomasyon; elektronik, robotik, otomasyon ve güç yönetimi projeleri için farklı voltaj ve akım değerlerine sahip voltaj regülatör modülü seçeneklerini bir araya getirir. Mini step down kartlardan ekranlı ayarlanabilir güç kaynaklarına, USB dönüştürücülerden yüksek güçlü DC-DC boost modüllerine kadar farklı ihtiyaçlara uygun ürünleri inceleyebilirsiniz.

Projeniz için ürün seçerken giriş gerilimi, hedef çıkış voltajı, sürekli yük akımı ve soğutma koşullarını birlikte değerlendirmeniz önemlidir. Meon Robotik Otomasyon üzerinden ihtiyaç duyduğunuz DC voltaj yükseltici, düşürücü regülatör, USB converter ve yüksek güçlü dönüştürücü modellerine güvenli alışveriş avantajıyla ulaşabilirsiniz.
