Redüktörlü DC Motorlar: Kontrollü Hız ve Yüksek Tork Çözümleri

Redüktörlü DC motorlar, doğru akım ile çalışan bir elektrik motorunun mekanik dişli kutusuyla birleştirilmesiyle oluşturulan kompakt hareket sistemleridir. Motorun yüksek devirli dönüşü redüktör mekanizması tarafından düşürülürken çıkış milindeki tork artırılır. Böylece düşük veya orta hızda güçlü, kararlı ve kontrol edilebilir hareket gerektiren uygulamalar için verimli bir çözüm elde edilir.

Standart bir DC motor yüksek devir üretebilir ancak ağır bir yükü doğrudan hareket ettirmek için yeterli torku sağlayamayabilir. Redüktörlü DC motor yapısında bulunan dişli sistemi, motor hızını uygulamaya uygun seviyeye indirerek daha yüksek döndürme kuvveti oluşturur. Bu özellik; robotik sistemlerden konveyörlere, otomatik kapılardan tarım makinelerine kadar oldukça geniş bir kullanım alanı meydana getirir.

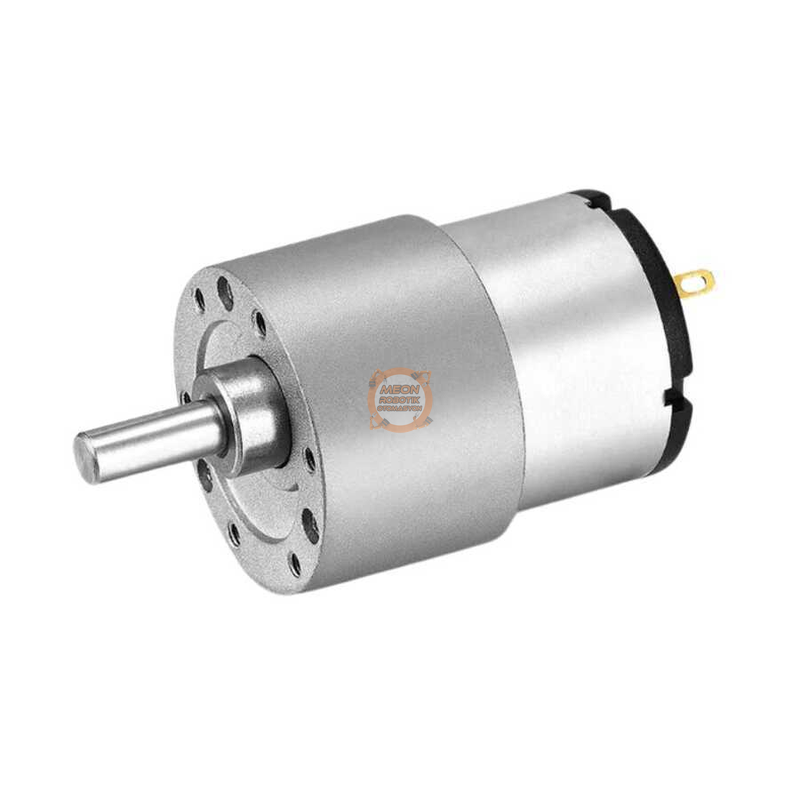

Meon Robotik Otomasyon kategorisinde farklı gövde ölçülerine, redüksiyon oranlarına, besleme gerilimlerine ve çıkış hızlarına sahip yüksek torklu DC motor seçenekleri bulunmaktadır. 6V, 12V ve 24V gerilim alternatifleri; düşük hızlı 9 RPM modellerden yüksek devirli mikro motorlara kadar farklı sistem ihtiyaçlarının karşılanmasını sağlar.

Redüktörlü DC Motor Çeşitleri

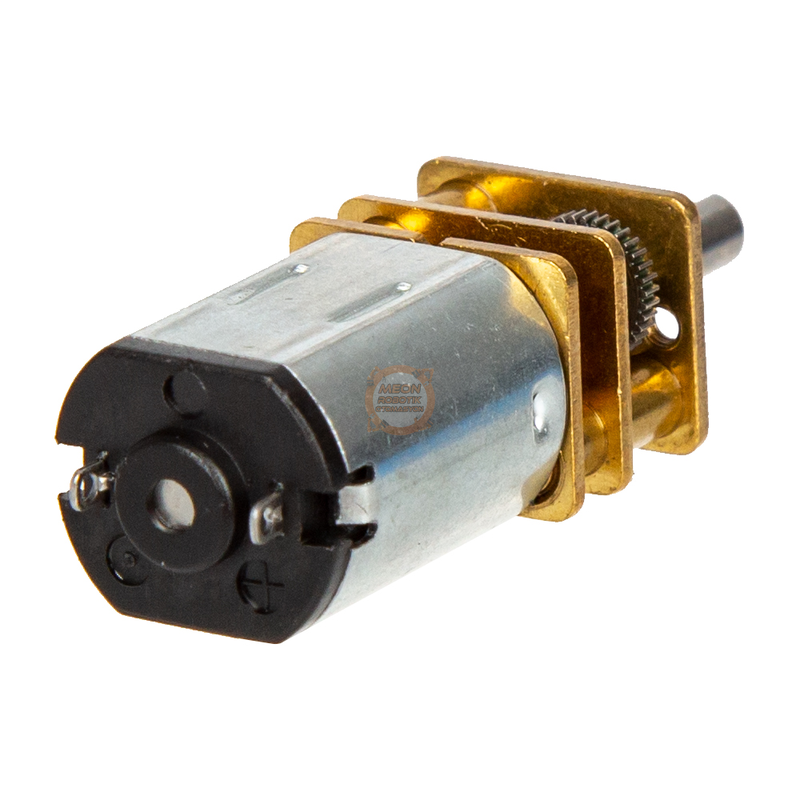

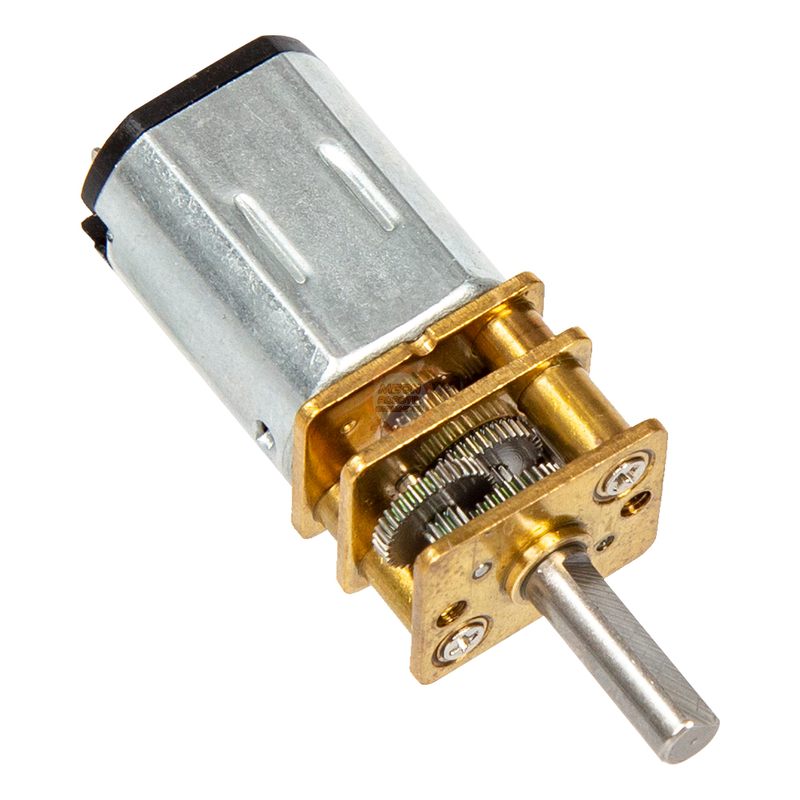

N20 Mikro Redüktörlü DC Motorlar

N20 redüktörlü motor modelleri, yaklaşık 12 mm gövde genişliği sayesinde küçük boyutlu robotik ve elektronik projelerde tercih edilir. Kompakt yapılarına rağmen redüktör desteğiyle kullanılabilir seviyede tork sağlayabilirler. 6V ve 12V çalışma seçenekleri ile farklı RPM değerleri; mini robotlar, akıllı kilitler, küçük tekerlekli araçlar, kamera mekanizmaları ve prototip sistemler için uygun alternatifler sunar.

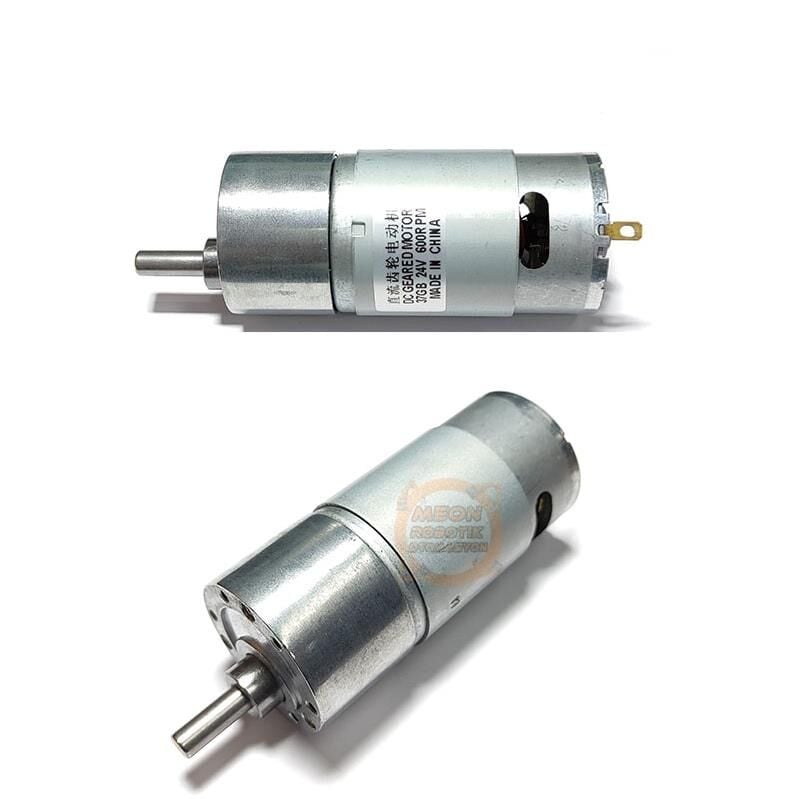

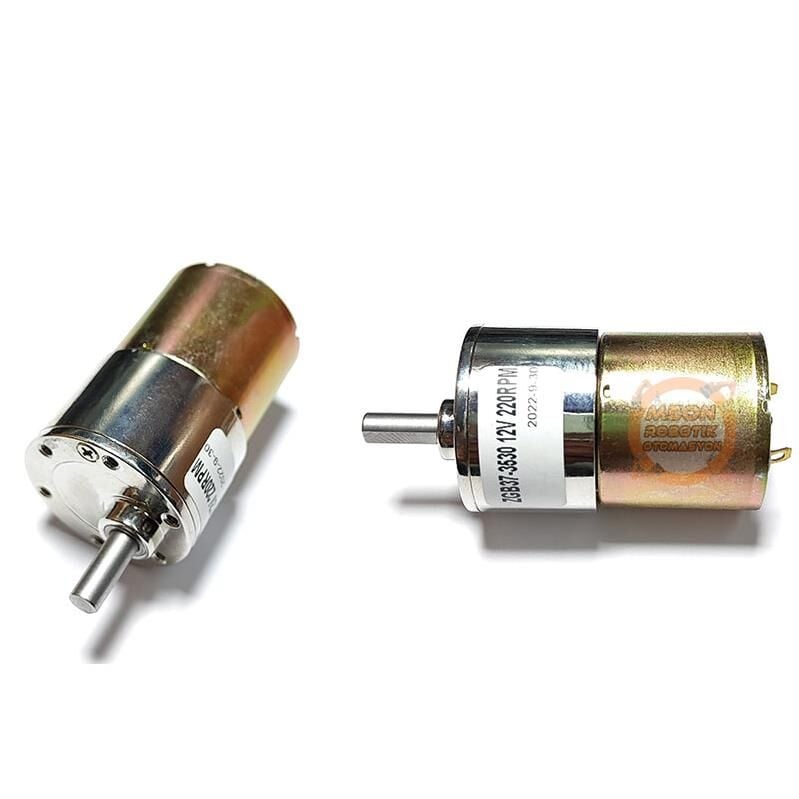

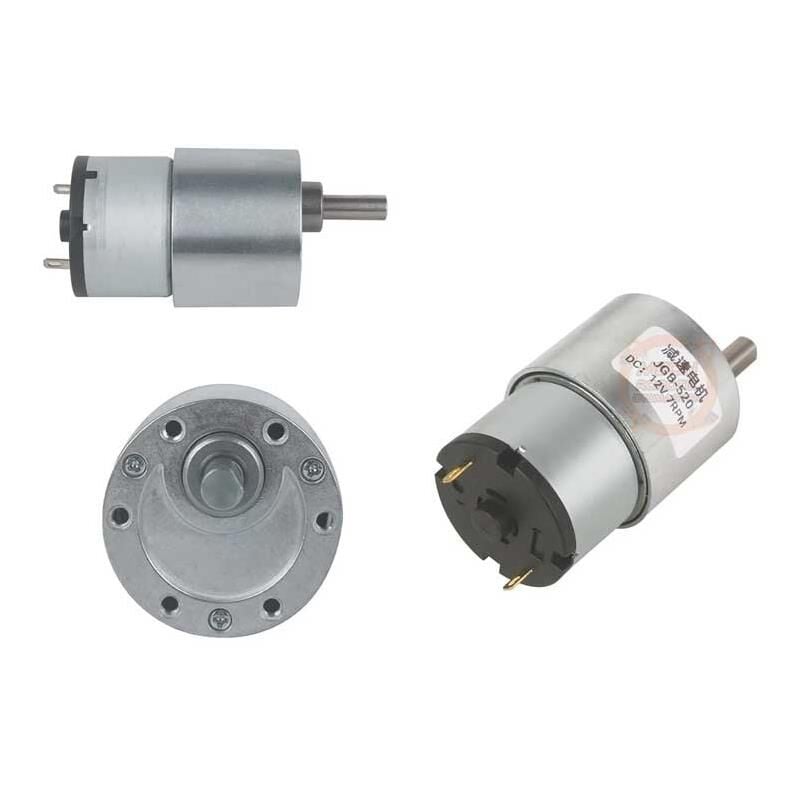

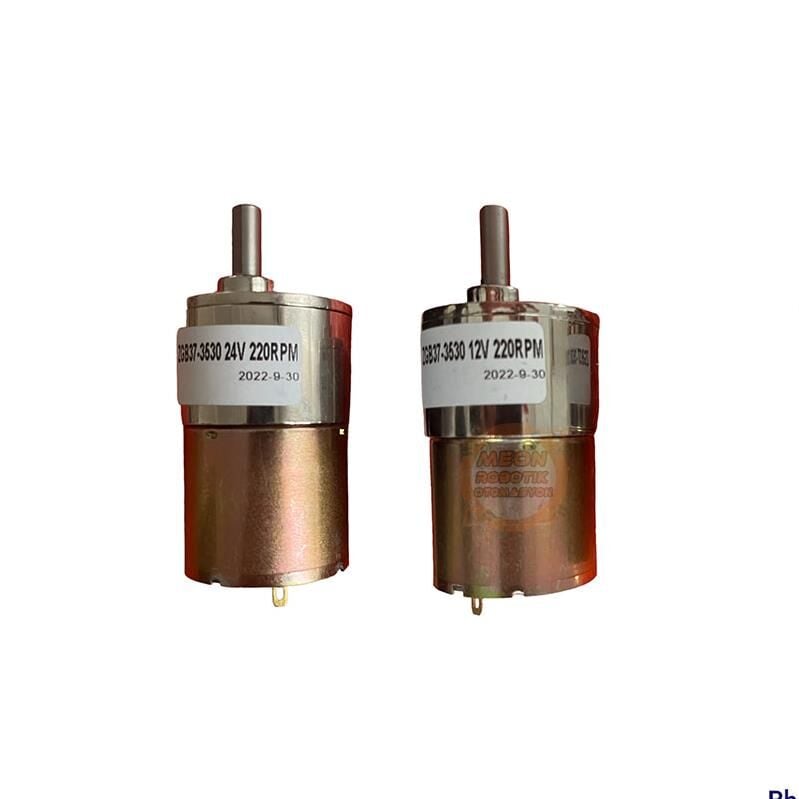

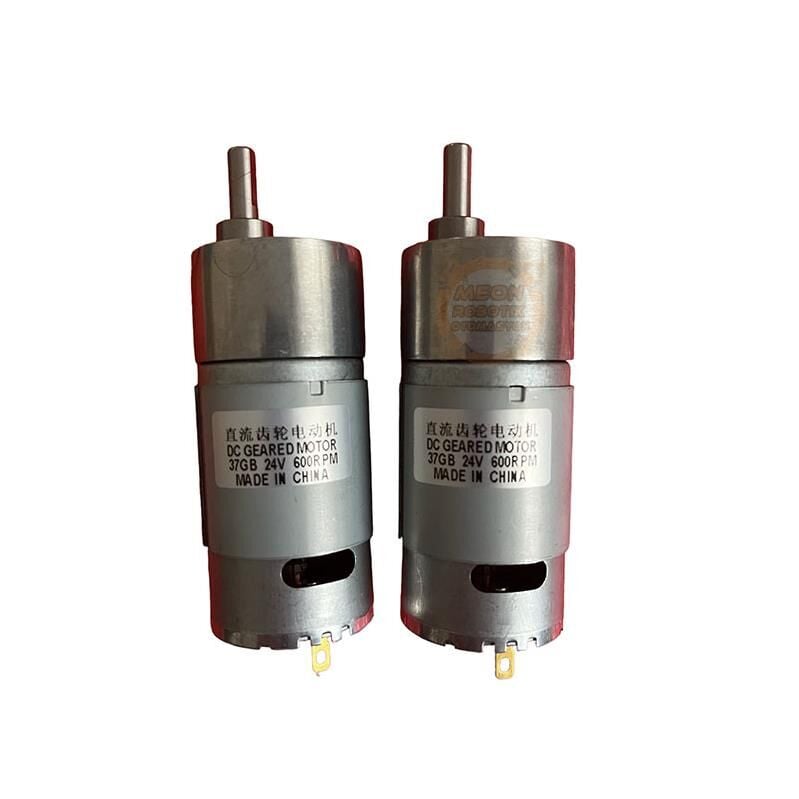

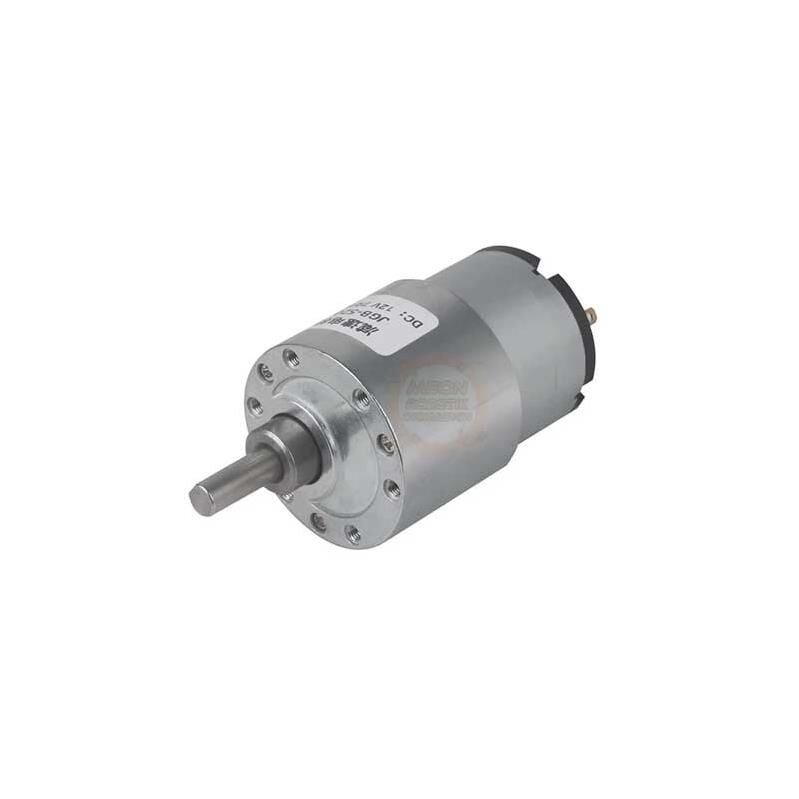

JGB37-520 Yüksek Torklu Motorlar

Yaklaşık 35 mm çapındaki metal redüktör gövdesine sahip JGB37-520 serisi, mikro motorlardan daha yüksek yük kapasitesine ihtiyaç duyulan projelerde kullanılır. 200, 319, 600 ve 960 RPM gibi farklı çıkış hızları bulunan bu modeller, hız ile tork arasında uygulamaya özel seçim yapılmasına imkân tanır. JGB37-520 motor seçenekleri robot şasileri, otomatik mekanizmalar, küçük konveyörler ve döner platformlar için değerlendirilebilir.

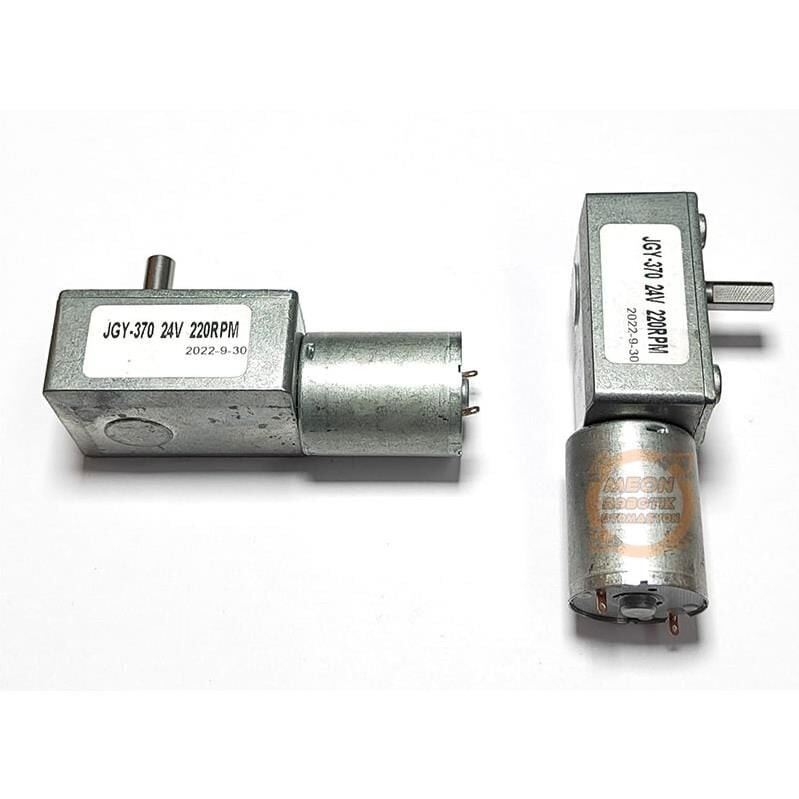

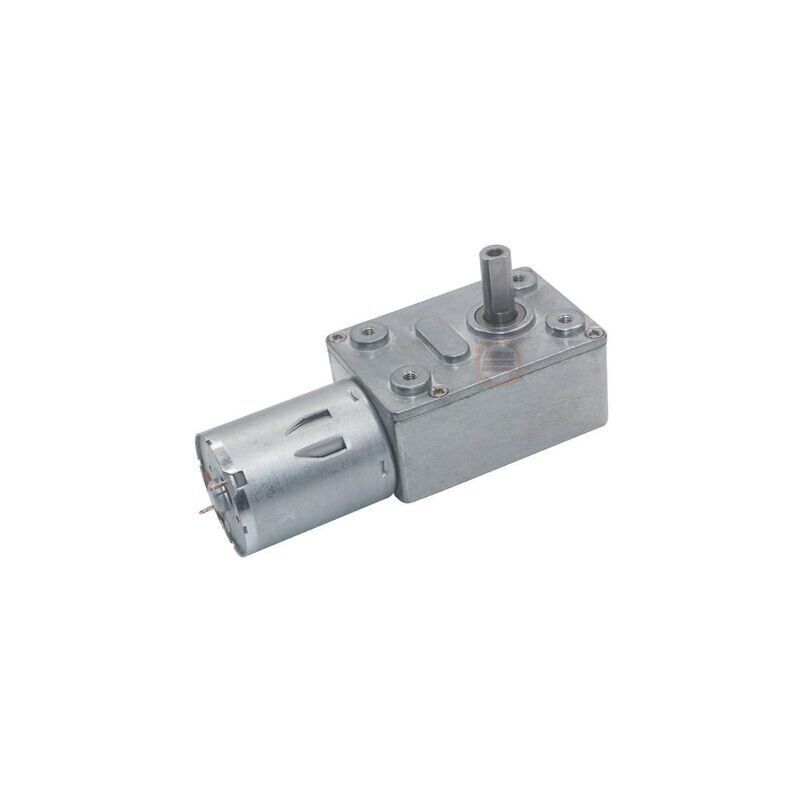

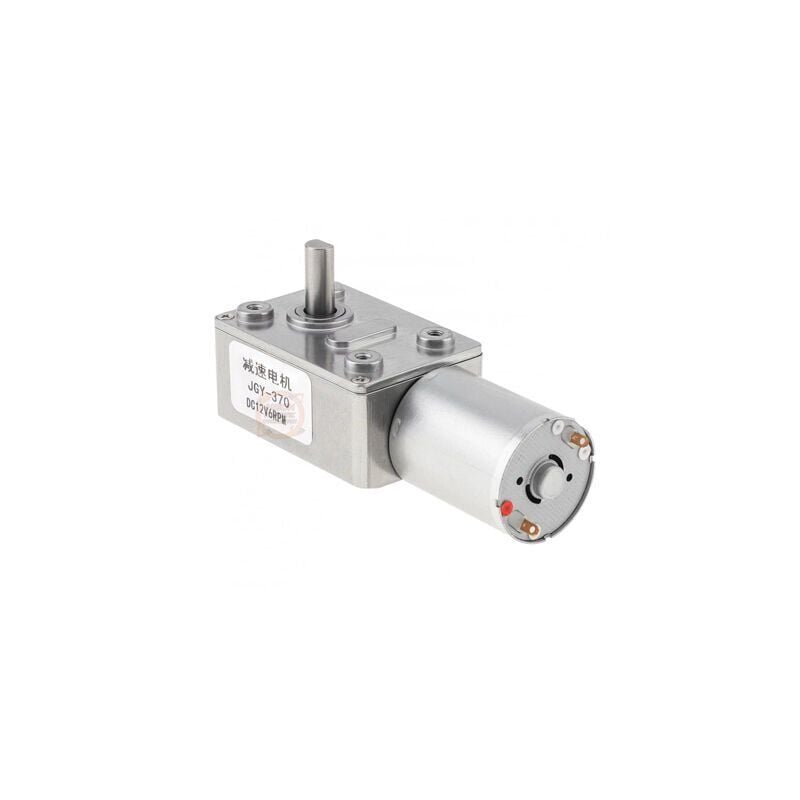

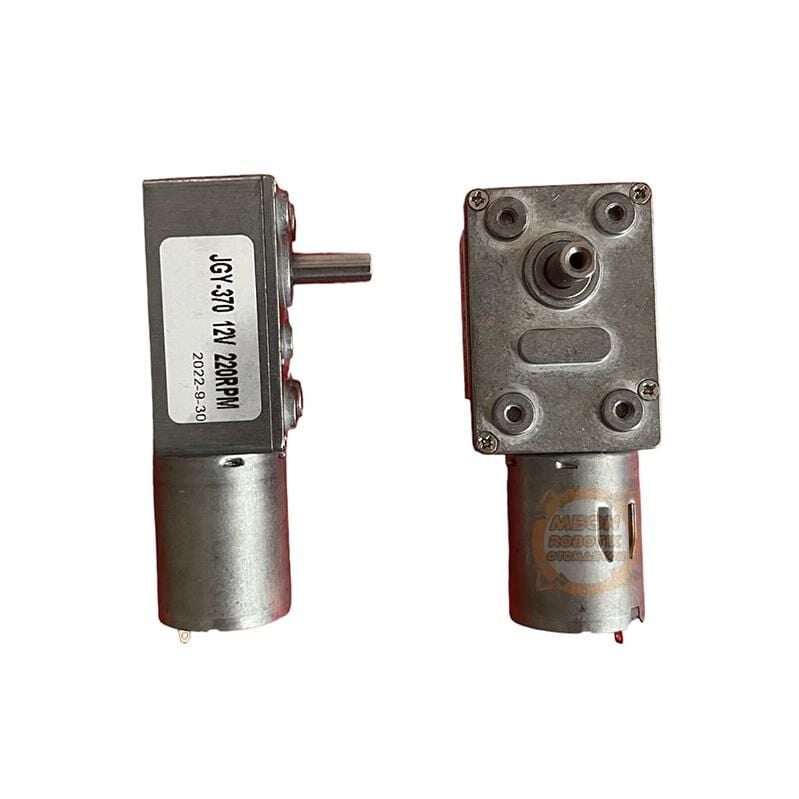

JGY370 L Tipi Redüktörlü Motorlar

JGY370 serisinde motor gövdesi ile çıkış mili farklı yönlerde konumlandırılır. Bu nedenle L tipi redüktörlü motor olarak adlandırılan modeller, montaj alanının sınırlı olduğu mekanik tasarımlarda avantaj sağlar. 30, 40 ve 66 RPM gibi düşük hız seçenekleri; kapak açma sistemleri, döner teşhir mekanizmaları, dozaj sistemleri ve yavaş hareket gerektiren otomasyon projelerinde kullanılabilir.

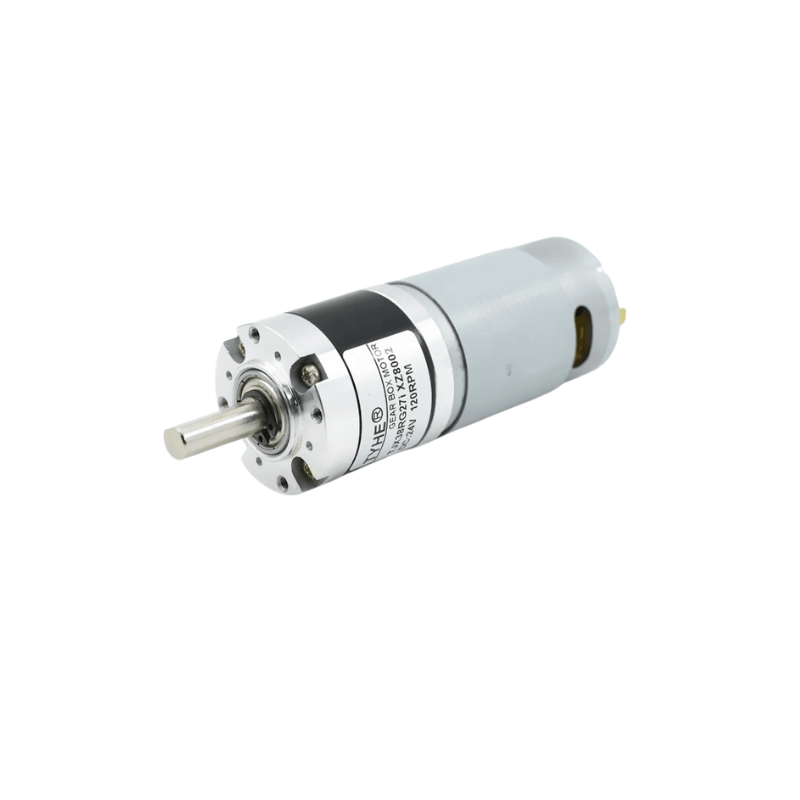

Planet Dişli DC Motorlar

Planet redüktörlü DC motor modellerinde yük, birden fazla planet dişli arasında dağıtılır. Bu yapı kompakt bir hacim içerisinde yüksek tork, dengeli güç aktarımı ve mekanik dayanıklılık sağlayabilir. Düşük RPM değerine sahip planet dişli motorlar; ağır yüklerin yavaş hareket ettirilmesi, hassas döner tablalar ve güçlü aktarma gerektiren özel makine projeleri için uygundur.

Enkoderli Redüktörlü DC Motorlar

Enkoderli DC motor, motor milinin dönüşünü elektronik olarak izleyebilen geri bildirim sistemine sahiptir. Enkoderden alınan sinyaller kullanılarak hız, dönüş yönü, tur sayısı veya konum bilgisi kontrol edilebilir. Bu modeller kapalı çevrim hız kontrolü, mobil robot navigasyonu, otomatik kapı sistemleri ve hassas hareket gerektiren projelerde önemli avantaj sağlar.

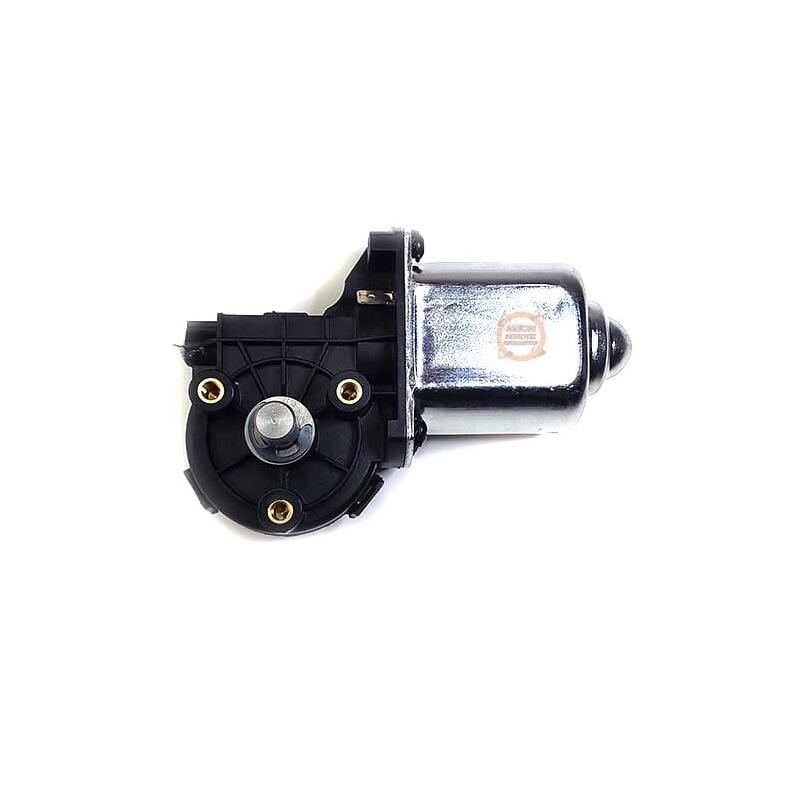

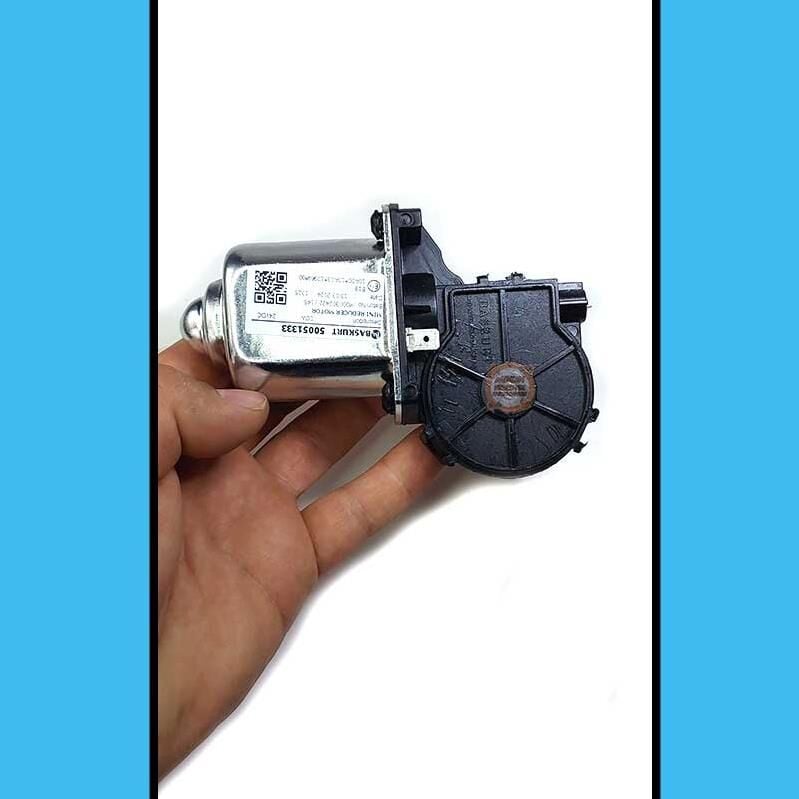

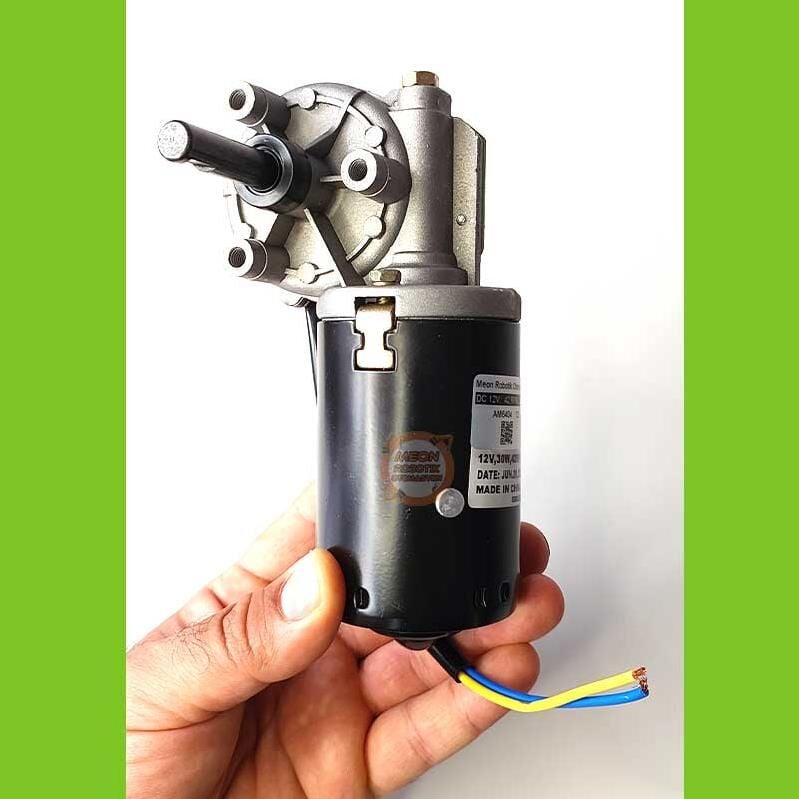

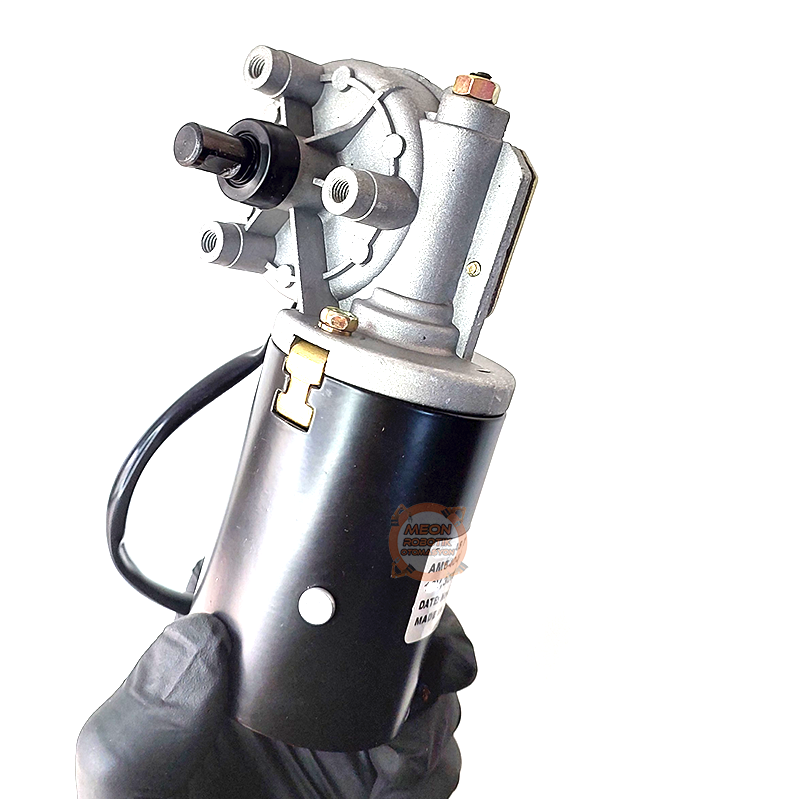

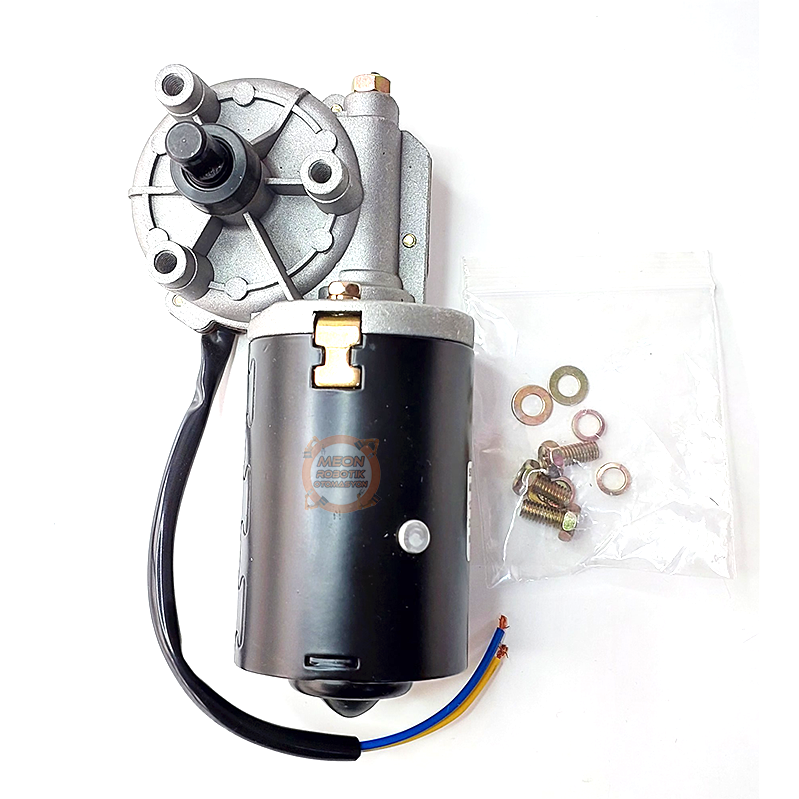

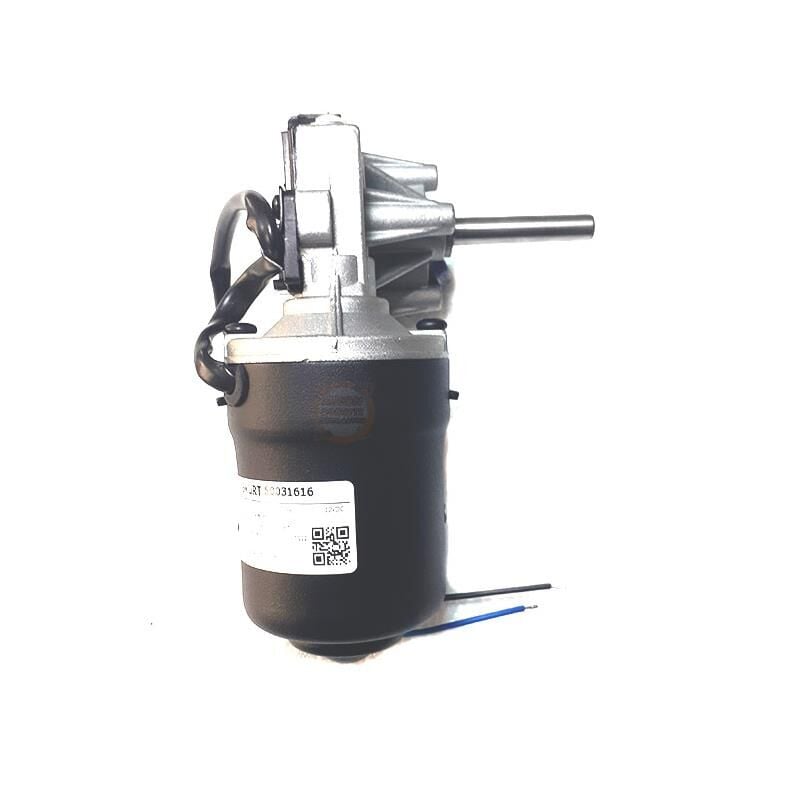

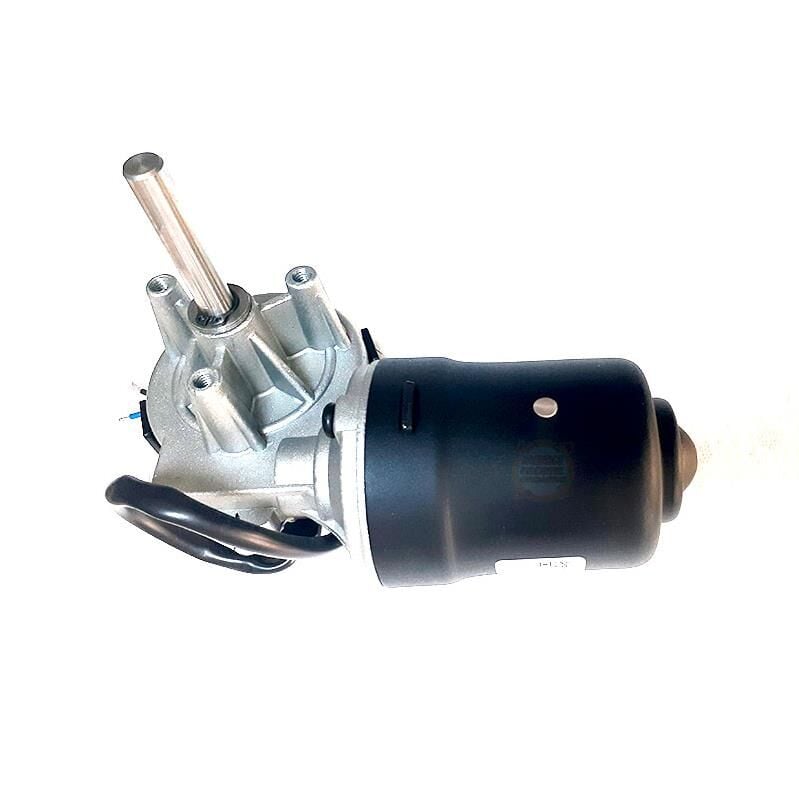

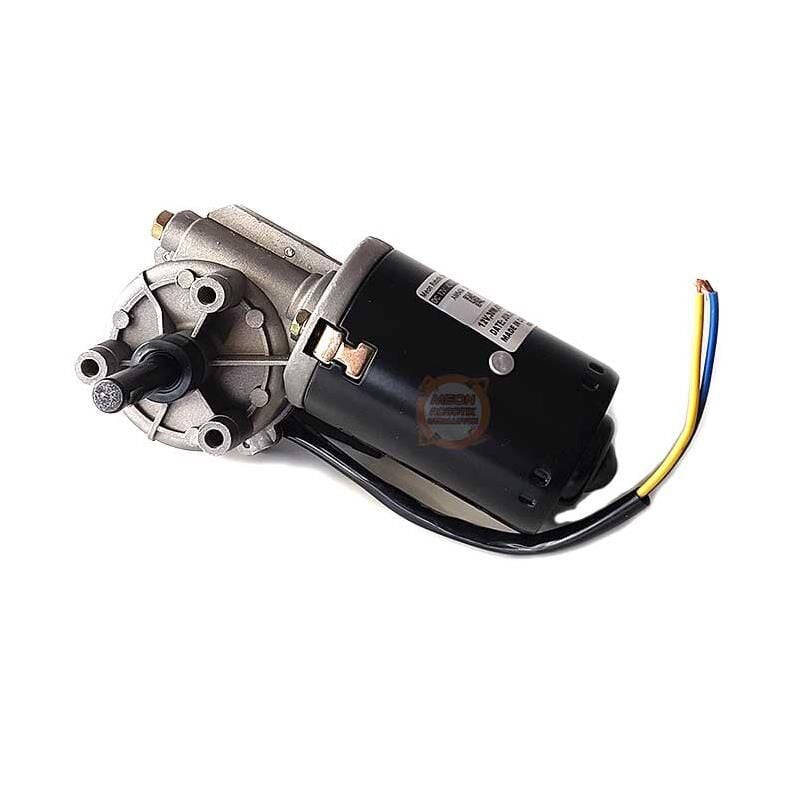

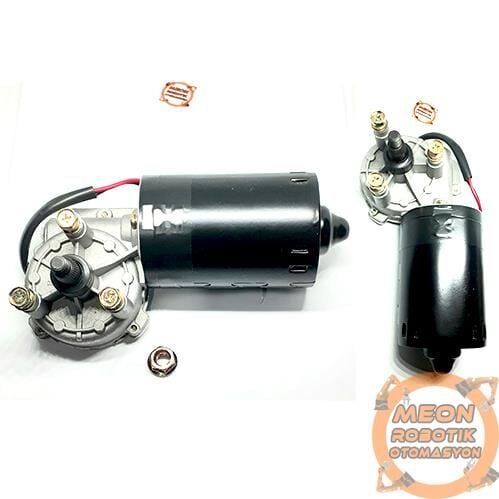

Silecek ve Başkurt Tipi DC Motorlar

Silecek motoru yapısındaki modeller, sağlam mekanik gövdeleri ve yüksek tork kapasiteleriyle ağır hizmet uygulamalarında kullanılabilir. 12V silecek motoru ve 24V redüktörlü DC motor seçenekleri; karıştırıcılar, döner mekanizmalar, tarım ekipmanları, havalandırma sistemleri ve özel makine tasarımlarında değerlendirilebilir. Başkurt tipi modeller ise güçlü gövdeleri ve düşük devirli çıkışlarıyla sürekli ve kararlı hareket gerektiren uygulamalara yönelik çözümler sunar.

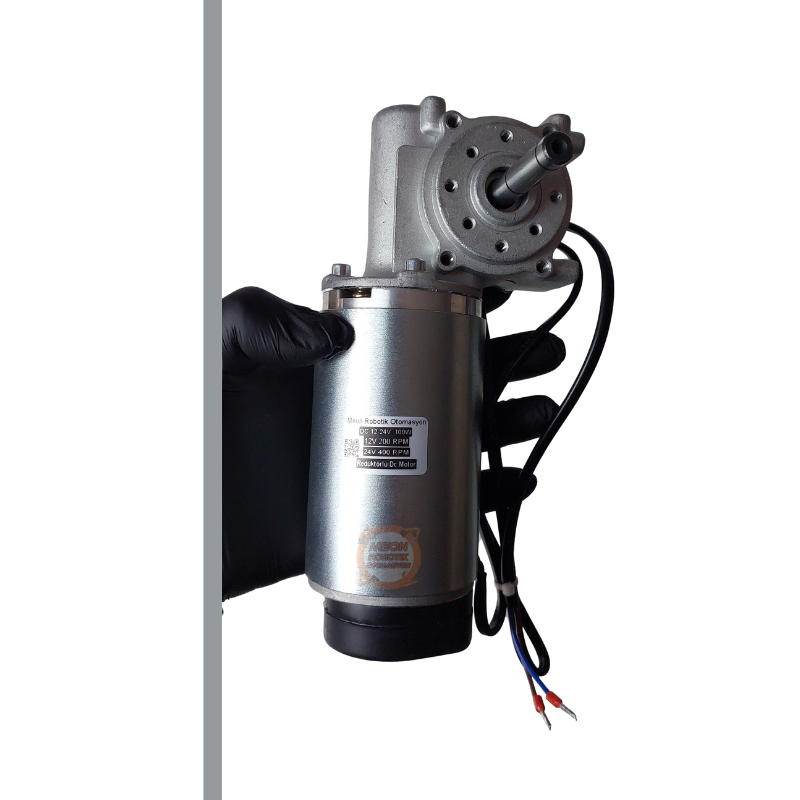

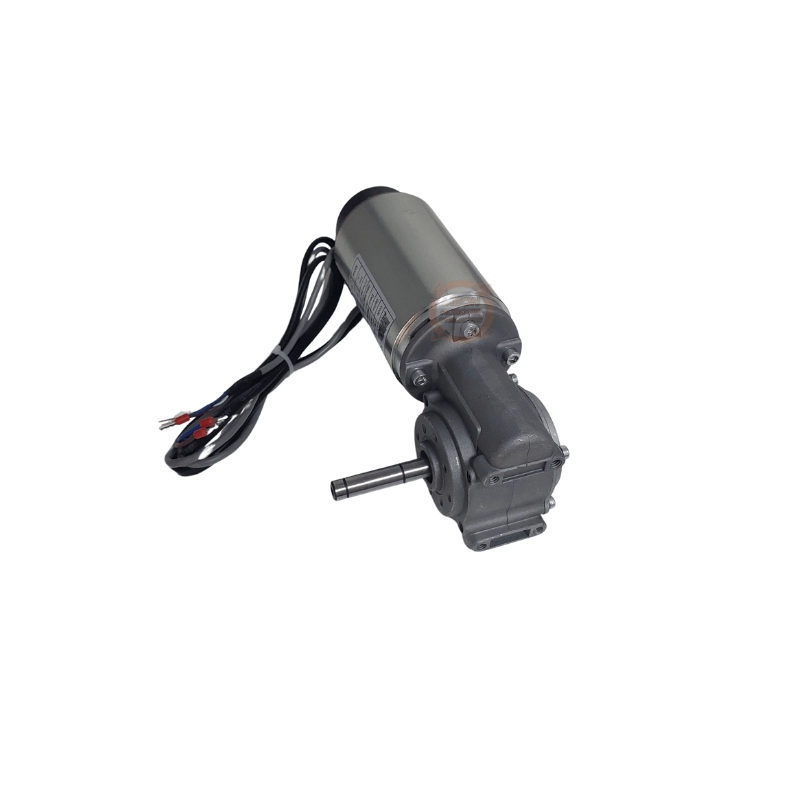

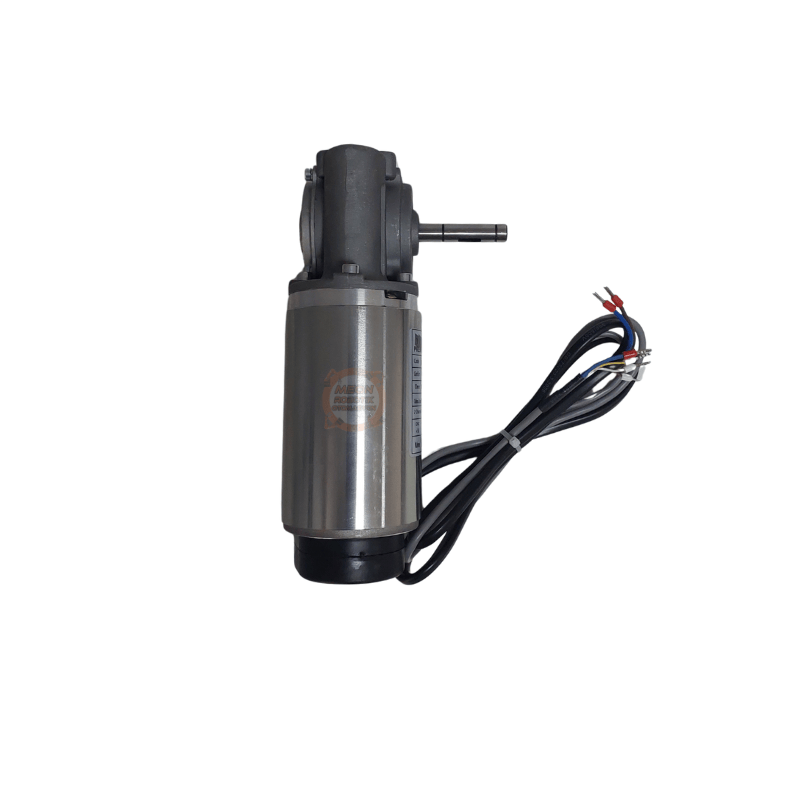

Bal Süzme ve Asansör Kapı Motorları

Kategori içerisinde belirli makine uygulamalarına yönelik geliştirilmiş motorlar da bulunmaktadır. Bal süzme makinelerinde kullanılan modeller, kazan içerisindeki mekanizmanın kontrollü hızda döndürülmesine yardımcı olur. Asansör kapı motoru olarak kullanılan enkoderli seçenekler ise kapının açılma ve kapanma hareketinin izlenmesini ve kontrol edilmesini destekler.

Redüktörlü DC Motor Seçim Rehberi

Motor seçiminde yalnızca besleme voltajına veya boşta dönüş hızına bakılması yeterli değildir. Sistemin taşıyacağı yük, çalışma süresi, mil bağlantısı, sürücü kapasitesi ve mekanik montaj koşulları birlikte değerlendirilmelidir.

Çalışma Gerilimi

Motorun nominal çalışma gerilimi güç kaynağıyla uyumlu olmalıdır. 12V redüktörlü DC motor modelleri robotik, otomotiv ve bataryalı sistemlerde yaygın olarak kullanılırken 24V motorlar endüstriyel kontrol panoları ve daha yüksek güçlü makine uygulamalarında tercih edilebilir. Nominal değerin üzerinde gerilim uygulanması motorun ısınmasına ve kullanım ömrünün azalmasına neden olabilir.

Çıkış Hızı ve RPM Değeri

RPM değeri, çıkış milinin bir dakikada yaptığı dönüş sayısını belirtir. 9, 20, 30 veya 60 RPM motorlar yavaş ve güçlü hareketler için; 150, 220, 500 veya 600 RPM motorlar ise daha hızlı mekanizmalar için uygundur. Yük arttıkça gerçek çalışma hızının boşta belirtilen RPM değerinden daha düşük olabileceği dikkate alınmalıdır.

Tork ve Redüksiyon Oranı

Düşük devirli yüksek torklu motor seçiminde çıkış torku, sistemin hareket başlangıcında ihtiyaç duyduğu kuvvetten yüksek olmalıdır. Redüksiyon oranı yükseldikçe çıkış hızı genellikle azalır ve tork artar. Ancak motorun kilitlenme torkunda sürekli çalıştırılması aşırı akıma, ısınmaya ve dişli hasarına neden olabilir.

Motor Akımı ve Sürücü Uyumu

Motor sürücüsü seçilirken yalnızca nominal akım değil, ilk kalkış ve sıkışma anında oluşabilecek yüksek akım da hesaba katılmalıdır. Kullanılacak DC motor sürücü veya PWM hız kontrol cihazı, motorun maksimum akım ihtiyacını güvenli payla karşılayabilmelidir. Güç kaynağının da aynı şekilde yeterli akım kapasitesine sahip olması gerekir.

Mil Yapısı ve Montaj Ölçüleri

Motorun mil çapı, mil uzunluğu, gövde ölçüsü, montaj delikleri ve çıkış yönü mekanik tasarımla uyumlu olmalıdır. Tekerlek, kaplin, kasnak veya dişli bağlanacaksa bu parçaların mil ölçüsüne uygunluğu kontrol edilmelidir. Radyal ve eksenel yüklerin doğrudan motor miline aşırı seviyede bindirilmemesi, gerektiğinde ek rulman veya yataklama kullanılması önerilir.

Enkoder ve Geri Bildirim İhtiyacı

Sadece ileri-geri yön ve yaklaşık hız kontrolü gereken sistemlerde standart motorlar yeterli olabilir. Hassas konumlama, tur sayma veya sabit hız kontrolü isteniyorsa enkoderli model tercih edilmelidir. Enkoder çıkışının kullanılacak mikrodenetleyici, PLC veya kontrol kartıyla elektriksel olarak uyumlu olması önemlidir.

Redüktörlü DC Motorların Kullanım Alanları

• Mobil robotlar, çizgi izleyen araçlar ve robot tekerlek sistemleri
• Konveyör bantları ve küçük ürün taşıma mekanizmaları
• Otomatik kapı, kapak, kilit ve perde sistemleri
• Bal süzme, karıştırma ve dozaj makineleri
• Asansör kapısı ve kontrollü sürgü mekanizmaları
• Döner tabla, ürün teşhir standı ve kamera platformları
• Tarım, sera ve hayvancılık otomasyon sistemleri
• Otomotiv projeleri ve silecek motoru uygulamaları
• Oyuncak, maket, eğitim ve prototip geliştirme projeleri
• Hobi elektroniği, Arduino, PLC ve mikrodenetleyici uygulamaları

Redüktörlü DC Motorların Avantajları

• Düşük devirlerde yüksek çıkış torku sağlayabilmeleri
• PWM yöntemiyle hız kontrolünün kolay biçimde yapılabilmesi
• Besleme polaritesi değiştirilerek dönüş yönünün tersine çevrilebilmesi
• Kompakt gövde içerisinde motor ve redüktörün birlikte sunulması
• 6V, 12V ve 24V gibi farklı besleme seçeneklerine sahip olmaları
• Geniş RPM ve redüksiyon oranı seçenekleri sunmaları
• Bataryalı ve taşınabilir projelerde kullanılabilmeleri
• Enkoderli modellerle hassas hız ve konum kontrolü yapılabilmesi

Sıkça Sorulan Sorular

Redüktörlü DC motor ile normal DC motor arasındaki fark nedir?

Normal DC motorun çıkış mili genellikle yüksek hızda ve daha düşük torkla döner. Redüktörlü modelde bulunan dişli kutusu hızı düşürerek çıkış torkunu artırır. Bu nedenle yük taşıyan veya kontrollü yavaş hareket gerektiren sistemlerde redüktörlü motor tercih edilir.

Redüktörlü DC motorun hızı ayarlanabilir mi?

Evet. Uygun akım kapasitesine sahip bir PWM DC motor hız kontrol cihazı kullanılarak motorun ortalama çalışma gerilimi ve hızı ayarlanabilir. Çok düşük PWM değerlerinde motorun torku ve çalışma kararlılığı azalabilir.

Motorun dönüş yönü nasıl değiştirilir?

Fırçalı DC motorlarda besleme uçlarının polaritesi değiştirilerek dönüş yönü tersine çevrilebilir. Elektronik kontrol gereken projelerde H-köprü motor sürücüsü, röle devresi veya uygun yön kontrollü sürücü kullanılabilir.

12V motor 24V ile çalıştırılabilir mi?

Önerilmez. Nominal gerilimin üzerinde besleme yapılması motor devrini ve akımını artırarak sargıların ısınmasına, fırçaların aşınmasına ve redüktör sisteminin zarar görmesine yol açabilir. Motor, ürün özelliklerinde belirtilen nominal gerilimle kullanılmalıdır.

RPM değeri yük altında aynı kalır mı?

Hayır. Ürünlerde belirtilen RPM değeri çoğunlukla boşta veya belirli test koşullarındaki hızı ifade eder. Motora yük uygulandığında çıkış hızı düşebilir ve çekilen akım artar. Kesin sonuç için sistem yükü altında test yapılmalıdır.

Motor sürücüsü seçerken nelere dikkat edilmelidir?

Sürücünün çalışma gerilimi motorla uyumlu, sürekli ve tepe akım kapasitesi ise motorun ihtiyacından yüksek olmalıdır. Yön kontrolü gerekiyorsa çift yönlü H-köprü sürücü; yalnızca hız kontrolü gerekiyorsa uygun güçlü PWM sürücü kullanılabilir.

Enkoderli motor hangi projelerde gereklidir?

Motorun dönüş hızının ölçülmesi, belirli sayıda tur attırılması, iki motorun senkron çalıştırılması veya konum bilgisinin kontrol edilmesi gereken projelerde enkoderli motor tercih edilmelidir.

Meon Robotik Otomasyon Redüktörlü DC Motor Çözümleri

Meon Robotik Otomasyon; mikro robotik projelerden endüstriyel makine uygulamalarına kadar farklı ihtiyaçlara yönelik geniş bir redüktörlü motor ürün yelpazesi sunar. N20 mikro motorlar, JGB37-520 yüksek torklu modeller, JGY370 L tipi motorlar, planet dişli motorlar, enkoderli seçenekler, silecek motorları ve özel uygulama motorları arasından projenize uygun çözümü belirleyebilirsiniz.

Motor seçiminde gerilim, RPM, tork, gövde ölçüsü, mil yapısı ve sürücü uyumluluğunu birlikte değerlendirerek daha verimli ve uzun ömürlü bir sistem oluşturabilirsiniz. Robotik, otomasyon, makine imalatı ve hobi elektroniği projeleriniz için ihtiyaç duyduğunuz 6V redüktörlü motor, 12V redüktörlü motor ve 24V DC motor seçeneklerini Meon Robotik Otomasyon güvencesiyle inceleyebilirsiniz.
