Röleli Kontrol Kartları ile Güvenilir ve Esnek Otomasyon

Röleli kontrol kartları, düşük seviyeli bir kontrol sinyali kullanarak motor, pompa, solenoid valf, aydınlatma sistemi, elektrikli kilit ve benzeri yüklerin açılıp kapatılmasını sağlayan elektronik kontrol çözümleridir. Mikrodenetleyici, sensör, buton, switch, PLC veya kablosuz haberleşme modülünden gelen komutları yük tarafına aktaran bu kartlar; endüstriyel otomasyon, makine imalatı, akıllı ev sistemleri ve elektronik projelerde yaygın olarak kullanılır.

Standart bir röle kontrol kartı, kontrol devresi ile anahtarlanan yük arasında geçiş görevi görür. Bu sayede Arduino, ESP8266, sensör veya PLC gibi düşük akımlı kontrol ekipmanlarıyla daha yüksek gerilim ve akım değerlerinde çalışan cihazlar yönetilebilir. Röle kartlarında bulunan COM, NO ve NC kontakları sayesinde yükün tetik sinyali geldiğinde çalışması veya durması sağlanabilir.

Meon Robotik Otomasyon ürün seçenekleri arasında 5V, 12V ve 24V tetiklemeli röle modüllerinin yanı sıra motor yön kontrolü, hız ayarı, otomatik sıvı seviyesi yönetimi ve WiFi üzerinden uzaktan kontrol gibi özel işlevlere sahip kartlar bulunmaktadır. Uygulamanın besleme gerilimi, yük akımı ve kontrol yöntemi dikkate alınarak doğru kart seçildiğinde kompakt ve ekonomik bir otomasyon sistemi kurulabilir.

Röleli Kontrol Kartı Çeşitleri

5V Röle Modülleri

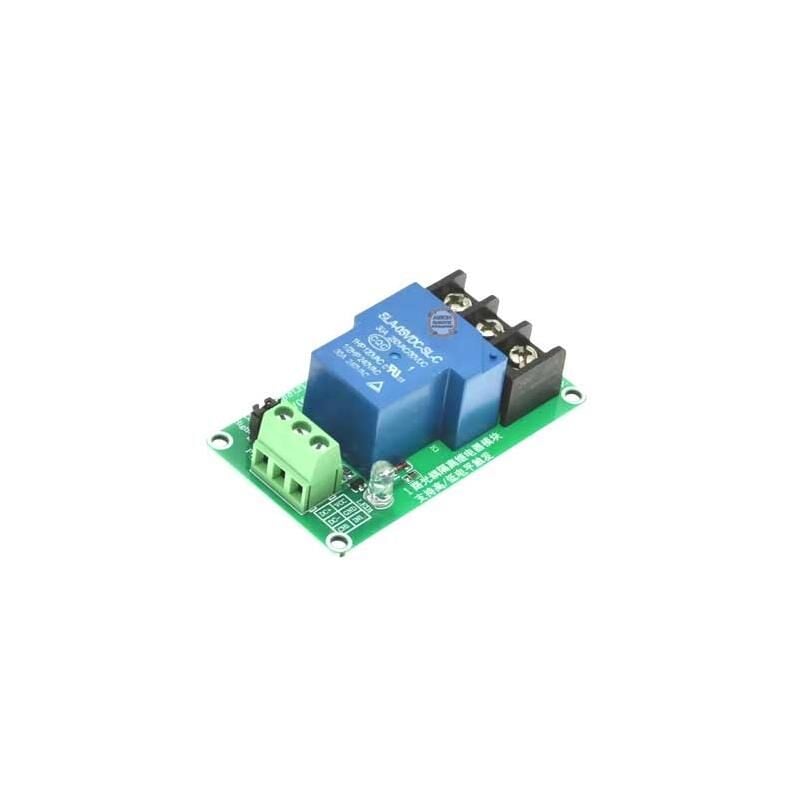

5V röle modülü, Arduino, ESP geliştirme kartları ve benzeri düşük gerilimli elektronik sistemlerde sık kullanılan bir seçenektir. Tek veya çift kanallı olarak sunulabilen modeller, birden fazla yükün bağımsız şekilde kontrol edilmesine imkân tanır. 5V tetikleme seviyesine sahip kartlar; lambalar, fanlar, elektrikli kilitler, küçük pompalar ve prototip otomasyon sistemlerinde kullanılabilir.

Kart seçilirken röle bobininin çalışma gerilimi ile kontrol sinyalinin seviyesi birbirine karıştırılmamalıdır. Mikrodenetleyicinin çıkış gerilimi, kartın tetikleme girişine uygun olmalı ve besleme bağlantısı doğru polaritede yapılmalıdır.

12V ve 24V Röle Kontrol Kartları

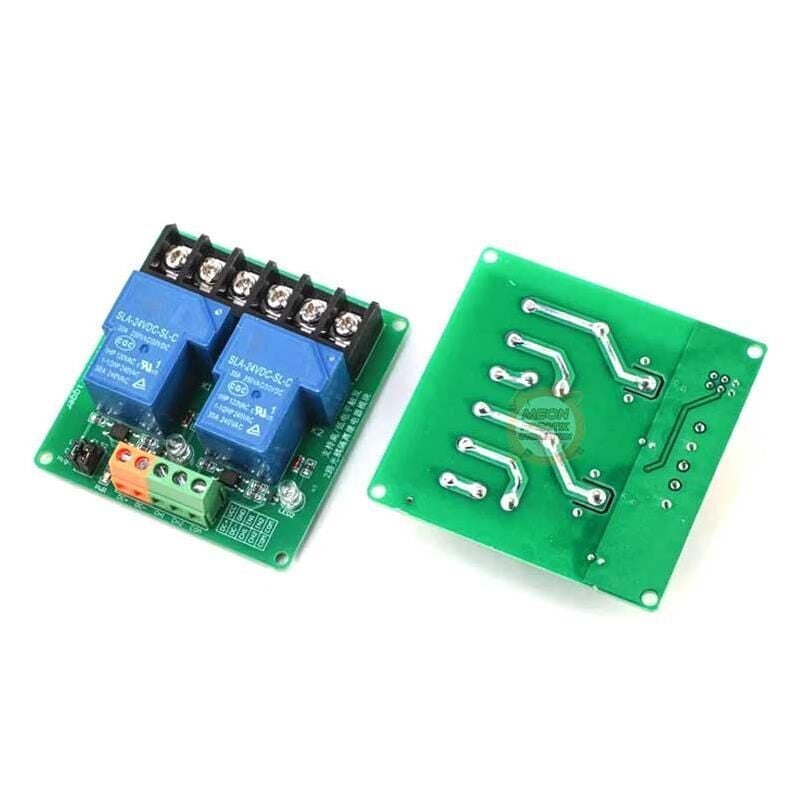

12V röle kartı, araç elektroniği, mobil sistemler, alarm uygulamaları, güneş enerjisi projeleri ve 12V DC ile çalışan makinelerde tercih edilebilir. 24V röle kartı ise özellikle endüstriyel otomasyon panolarında, PLC sistemlerinde, sensörlü makinelerde ve 24V kontrol geriliminin kullanıldığı üretim hatlarında avantaj sağlar.

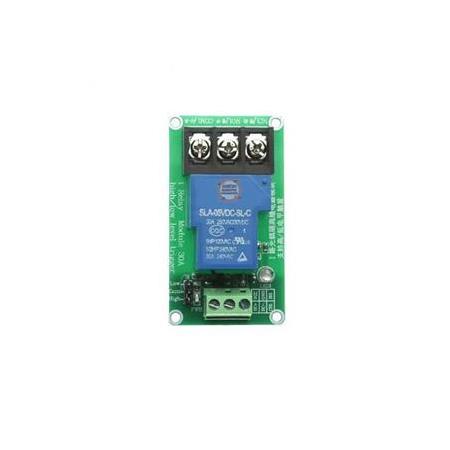

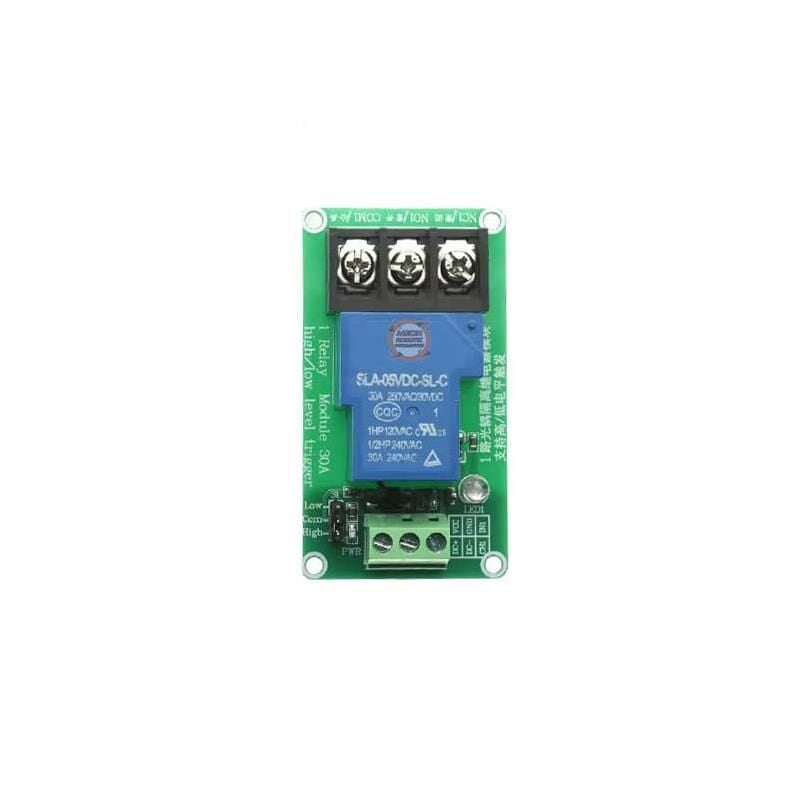

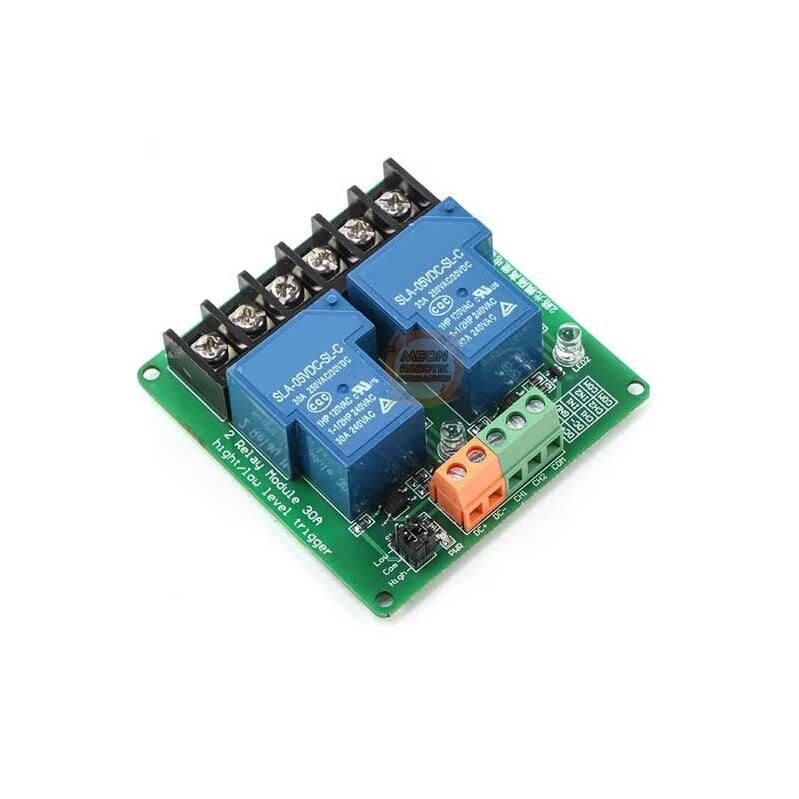

Kategoride bulunan çift kanallı 30A röle modülü seçenekleri, birbirinden bağımsız iki yükün kontrol edilmesine yardımcı olur. Opto-izolasyonlu modellerde kontrol sinyali ile röle tarafı arasında elektriksel ayrım sağlanarak hassas kontrol ekipmanlarının korunmasına katkıda bulunulur. Yüksek ve düşük seviye tetikleme seçeneğine sahip kartlar farklı sensör, PLC ve mikrodenetleyici çıkışlarına daha kolay uyarlanabilir.

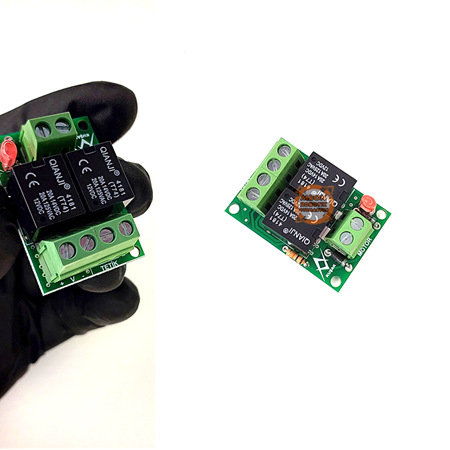

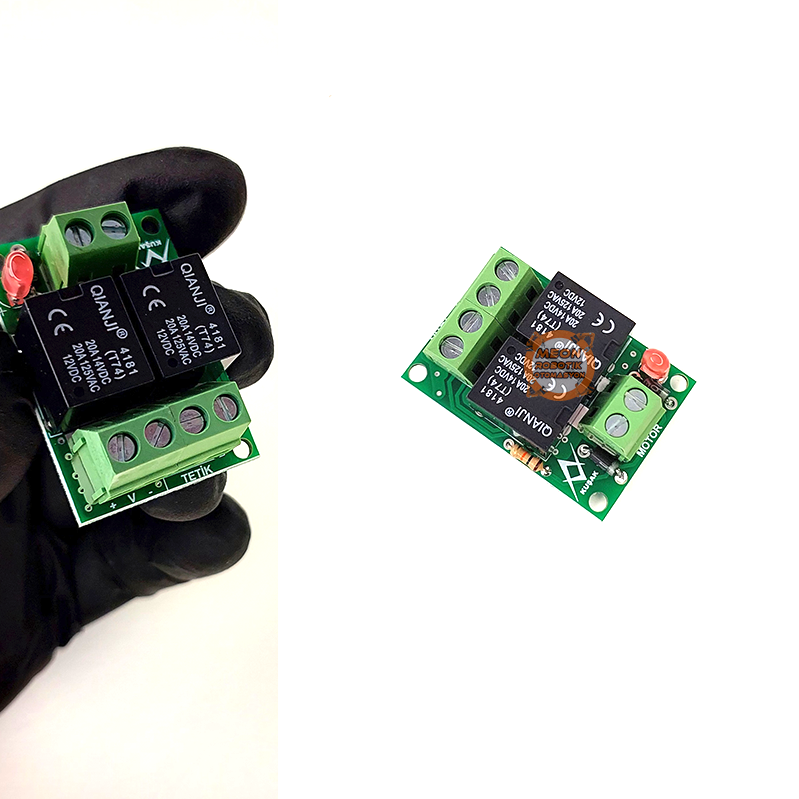

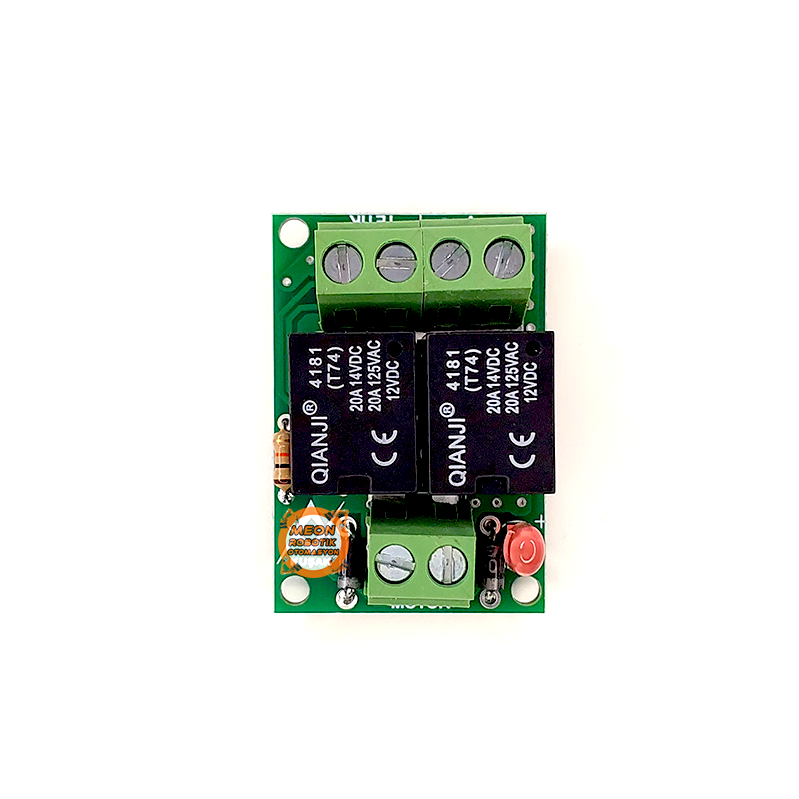

DC Motor Yön Kontrol Kartları

DC motor yön kontrol devresi, motorun kutuplarını elektronik veya röleli bir yapı üzerinden değiştirerek sağa ve sola dönmesini sağlar. Bu kartlar; lineer aktüatör, otomatik kapı, kaldırma-indirme mekanizması, sürgülü sistem, küçük konveyör ve ileri-geri çalışan makine mekanizmalarında kullanılabilir.

12V veya 24V beslemeye uygun modeller, buton ve üç konumlu switch ile manuel olarak kullanılabildiği gibi PLC veya Arduino çıkışları üzerinden de kontrol edilebilir. Bazı kartlarda harici hız kontrol cihazı bağlantısı bulunur. Böylece motorun yönü röle kartından, dönüş hızı ise ayrı bir PWM sürücü üzerinden yönetilebilir.

Motor Hız ve Yön Kontrol Kartları

Motor hız kontrol kartı ile motorun dönüş hızı ayarlanırken yön kontrol fonksiyonuna sahip modellerde ileri ve geri hareket de yönetilebilir. Kategoride bulunan 6-24V çalışma aralığına sahip lineer motor kontrol kartı seçenekleri, potansiyometre üzerinden hız ayarı ve butonlar üzerinden yön kontrolü sağlayabilir.

Motor sürücü seçiminde yalnızca motorun nominal akımına bakılmamalıdır. DC motorlar ilk kalkışta veya mekanik olarak zorlandığında normal çalışma akımının birkaç katına ulaşabilen yüksek akım çekebilir. Bu nedenle kartın anlık ve sürekli akım kapasitesi, motorun kalkış akımı ve mekanik yükü dikkate alınmalıdır.

WiFi ve ESP8266 Röle Kartları

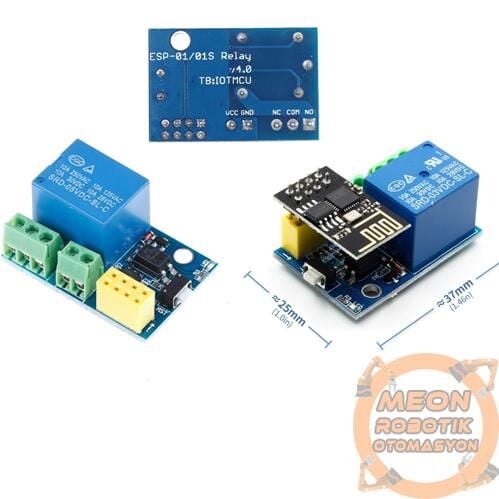

WiFi röle kartı, elektrikli cihazların kablosuz ağ üzerinden kontrol edilmesine yönelik kompakt bir çözümdür. ESP-01 veya ESP-01S modülüyle kullanılabilen ESP8266 röle modülü seçenekleri; akıllı ev, uzaktan aydınlatma kontrolü, IoT uygulamaları ve mobil cihaz üzerinden anahtarlama projelerinde tercih edilebilir.

Akıllı ev röle kartı kullanılarak oda lambası, masa lambası, fan, kapı kilidi ve uygun elektriksel değerlere sahip diğer yükler kablosuz olarak yönetilebilir. ESP modülünün kart paketine dahil olup olmadığı, kullanılacak yazılım, WiFi bağlantı yöntemi ve rölenin taşıyabileceği maksimum yük değeri ürün açıklamasından kontrol edilmelidir.

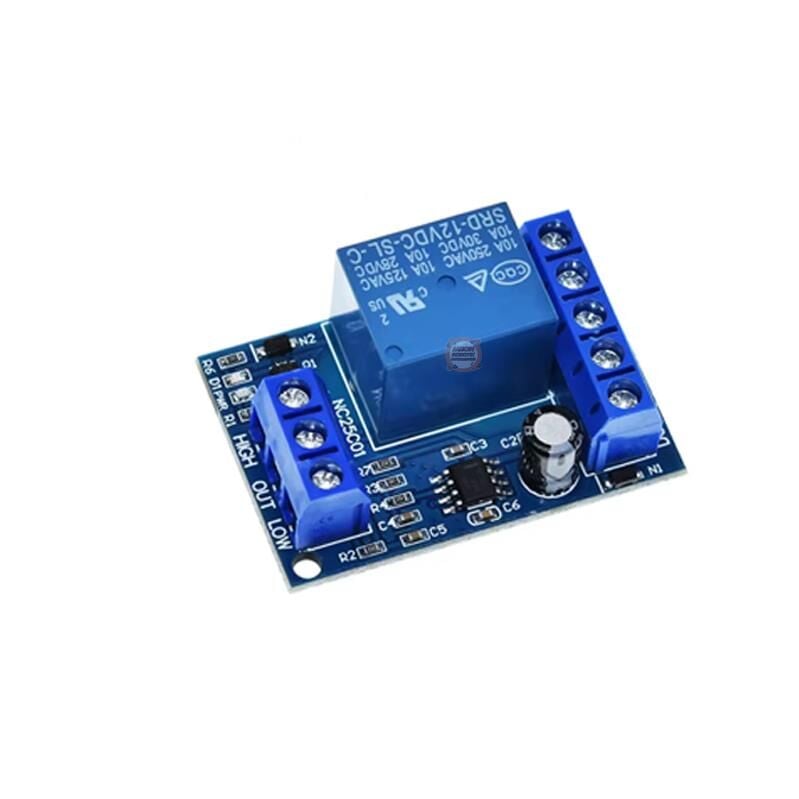

Otomatik Sıvı Seviyesi Kontrol Kartları

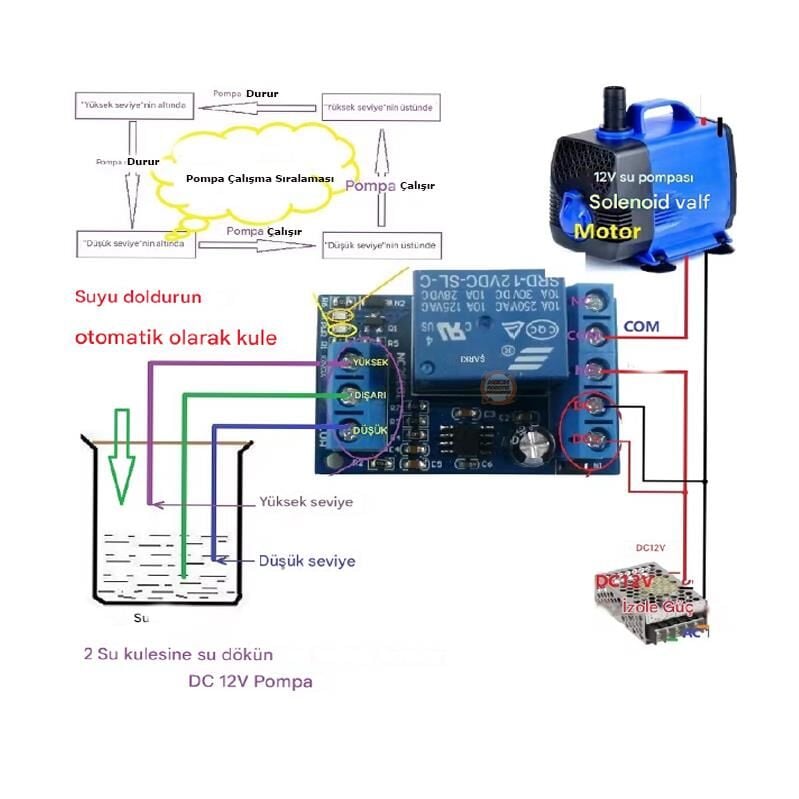

Sıvı seviye kontrol kartı, depo içerisindeki sıvı seviyesini problar yardımıyla algılayarak pompa veya solenoid valfin otomatik şekilde çalışmasını sağlar. Alt seviye probu sıvı seviyesinin düştüğünü algıladığında pompa devreye alınabilir, üst seviyeye ulaşıldığında ise pompa otomatik olarak durdurulabilir.

Bu ürünler su depoları, tarımsal sulama sistemleri, hayvan sulukları, akvaryumlar ve otomatik tank dolum uygulamalarında kullanılabilir. İletkenlik yöntemiyle çalışan kartların yağ, saf su veya elektriksel iletkenliği çok düşük sıvılarda uygun olmayabileceği unutulmamalıdır.

Röleli Kontrol Kartı Seçerken Nelere Dikkat Edilmelidir?

Besleme ve Tetikleme Gerilimi

Kartın 5V, 12V veya 24V çalışma gerilimi, kullanılacak güç kaynağıyla uyumlu olmalıdır. PLC çıkışı kullanılacaksa girişin PNP veya NPN sinyale uygunluğu, Arduino ve ESP sistemlerinde ise lojik tetik seviyesinin kart tarafından algılanıp algılanmadığı kontrol edilmelidir. Endüstriyel uygulamalarda PLC röle kontrolü için 24V tetiklemeli modeller sık tercih edilir.

Röle Kontak Kapasitesi

Röle üzerinde yazan maksimum akım değeri her yük tipinde sürekli olarak kullanılabilecek akım anlamına gelmez. Motor, pompa, solenoid, trafo ve kapasitif güç kaynakları ilk çalıştırma sırasında yüksek akım çekebilir. Güvenli seçim için sürekli çalışma akımı, kalkış akımı, kontak gerilimi ve yük türü birlikte değerlendirilmelidir.

Kanal Sayısı ve Çıkış Yapısı

Tek bir cihaz kontrol edilecekse bir kanallı, iki bağımsız cihaz kontrol edilecekse iki kanallı kart seçilebilir. COM, NO ve NC bağlantılarının bulunması farklı çalışma senaryolarının oluşturulmasını sağlar. Cihazın normalde kapalı mı yoksa normalde açık mı kalacağına göre uygun kontak kullanılmalıdır.

İzolasyon ve Koruma Özellikleri

Optokuplörlü giriş, durum LED’leri, ters polarite koruması, sigorta, aşırı akım koruması ve montaj delikleri kullanım güvenliğini artırabilir. Ancak her otomasyon röle modülü aynı koruma özelliklerine sahip değildir. Ürün özellikleri incelenmeden bağlantı yapılmamalıdır.

Röleli Kontrol Kartlarının Kullanım Alanları

• PLC kontrollü endüstriyel makine ve otomasyon panoları
• DC motorların ileri, geri ve durdurma kontrolü
• Lineer aktüatörlerin açma-kapama ve yön yönetimi
• Su deposu, pompa ve solenoid valf otomasyonu
• Akıllı ev ve IoT tabanlı uzaktan kontrol sistemleri
• Arduino, ESP8266 ve mikrodenetleyici projeleri
• Aydınlatma, fan, alarm ve elektrikli kilit kontrolü
• Konveyör, otomatik kapı ve küçük makine uygulamaları
• Tarımsal sulama ve otomatik tank dolum sistemleri
• Sensör veya butonla çalışan kontrol mekanizmaları

Röleli Kontrol Kartlarının Avantajları

• Düşük seviyeli kontrol sinyalleriyle daha güçlü yüklerin yönetilmesini sağlar.
• Manuel buton, sensör, PLC ve mikrodenetleyici sistemleriyle kullanılabilir.
• NO ve NC kontakları sayesinde farklı çalışma senaryoları kurulabilir.
• Tek veya çok kanallı modellerle birden fazla yük kontrol edilebilir.
• Kompakt yapıları sayesinde pano ve proje kutularına kolayca yerleştirilebilir.
• Motor, pompa, valf ve aydınlatma gibi farklı cihazlara uyarlanabilir.
• WiFi destekli modeller uzaktan kontrol ve IoT entegrasyonu sunar.
• Hazır kart yapısı, devre tasarımı ve montaj süresini azaltmaya yardımcı olur.

Sıkça Sorulan Sorular

Röleli kontrol kartı ne işe yarar?

Kontrol girişine uygulanan sinyal doğrultusunda bağlı yükün enerjisini açar, kapatır veya farklı kontaklar arasında yönlendirir. Motor, pompa, lamba, valf ve elektrikli kilit gibi cihazların kontrolünde kullanılabilir.

5V röle kartı 12V ile çalıştırılabilir mi?

Hayır. Kart üzerinde ayrıca bir gerilim regülatörü belirtilmediği sürece 5V bobinli röle kartına 12V uygulanması karta zarar verebilir. Besleme gerilimi ürünün teknik değerleriyle aynı olmalıdır.

NO, NC ve COM bağlantıları ne anlama gelir?

COM ortak bağlantıdır. NO, röle tetiklenmediğinde açık olan; NC ise tetiklenmediğinde kapalı olan kontaktır. Yükün normal durumda çalışması veya kapalı kalması istenen senaryoya göre NO ya da NC bağlantısı seçilir.

30A röle kartına 30A motor doğrudan bağlanabilir mi?

Motorların kalkış ve sıkışma akımları nominal akımın oldukça üzerine çıkabilir. Bu nedenle yalnızca kart üzerindeki maksimum değere bakılarak seçim yapılmamalı; motorun kalkış akımı, sürekli akımı ve yük koşulları hesaplanmalıdır.

Röle kartı Arduino veya PLC ile kontrol edilebilir mi?

Uygun tetik gerilimine ve giriş yapısına sahip modeller Arduino, ESP, PLC, sensör veya harici butonlarla kontrol edilebilir. Kontrol çıkışının voltajı ve PNP-NPN yapısı kartın girişiyle uyumlu olmalıdır.

DC motorun yönü röle kartıyla nasıl değiştirilir?

Motor uçlarının polaritesi uygun röle veya yön kontrol devresi üzerinden ters çevrilir. Hazır motor yön kontrol kartları bu işlemi buton, switch, sensör veya PLC komutuyla gerçekleştirebilir.

WiFi röle kartı internet olmadan kullanılabilir mi?

Bu durum kartın yazılımına ve çalışma moduna bağlıdır. Bazı ESP8266 tabanlı modeller kendi kablosuz erişim noktasını oluşturarak yerel bağlantıyla çalışabilirken bazı sistemler modem veya internet bağlantısı gerektirebilir.

Sıvı seviye kontrol kartı her sıvıda çalışır mı?

İletkenlik prensibiyle çalışan modeller genellikle musluk suyu gibi elektriksel iletkenliğe sahip sıvılarda kullanılabilir. Yağ, saf su ve iletken olmayan sıvılar için farklı sensör teknolojileri tercih edilmelidir.

Meon Robotik Otomasyon Röleli Kontrol Çözümleri

Meon Robotik Otomasyon; endüstriyel makinelerden hobi elektroniğine, motor kontrol sistemlerinden akıllı ev projelerine kadar farklı uygulamalara yönelik röleli kontrol kartları sunar. 5V, 12V ve 24V tetiklemeli modeller; tek ve çift kanal seçenekleri, motor hız-yön kontrol kartları, WiFi röle modülleri ve otomatik sıvı seviyesi kartları arasından projenize uygun ürünü seçebilirsiniz.

Ürün seçiminde çalışma voltajı, röle kontak kapasitesi, yük tipi, kanal sayısı, tetik sinyali ve kullanım şekli birlikte değerlendirilmelidir. Doğru ürün seçimi; sistemin daha güvenli, kararlı ve uzun ömürlü çalışmasına katkı sağlar. Otomasyon ve elektronik projelerinizde ihtiyaç duyduğunuz kontrol kartlarını Meon Robotik Otomasyon güvencesiyle inceleyebilirsiniz.
