Ölçüm Aletleri ve Hassas Kontrol Ekipmanları

Ölçüm aletleri; CNC tezgâhlarının ayarlanması, iş parçalarının kontrol edilmesi, makine geometrisinin doğrulanması, yüzey ve eksen hizalaması yapılması, boşlukların ölçülmesi ve üretim süreçlerinin standartlara uygun biçimde yürütülmesi için kullanılan teknik ekipmanlardır. Hassas üretimde yalnızca doğru kesici takımın veya güçlü bir spindle motorun kullanılması yeterli değildir. Makinenin doğru referanslanması, iş parçasının uygun şekilde bağlanması ve ölçüm sonuçlarının güvenilir olması da işleme kalitesini doğrudan etkiler.

Meon Robotik Otomasyon ölçüm aletleri kategorisinde; komparatör saati, manyetik komparatör ayağı, CNC kenar bulucu, Z eksen sıfırlama aparatı, mekanik kenar bulucu, hassas su terazisi, sentil çakısı, kalınlık ölçüm ekipmanları ve ortam şartlarını kontrol etmeye yardımcı olan sıcaklık, nem ve hava kalitesi ölçüm cihazları gibi farklı ihtiyaçlara yönelik ürün seçenekleri yer alır.

Doğru seçilen bir hassas ölçüm cihazı; hatalı işleme riskini azaltır, takım ve iş parçası kayıplarının önüne geçer, makine kurulumunu kolaylaştırır ve seri üretimde tekrarlanabilir sonuçlar elde edilmesine yardımcı olur. Bu nedenle ölçüm ekipmanları; CNC operatörlerinden makine imalatçılarına, bakım personellerinden kalite kontrol birimlerine kadar geniş bir kullanıcı kitlesi için temel ihtiyaçlardan biridir.

Ölçüm Aleti Çeşitleri

Komparatör Saatleri

Komparatör saati, bir yüzeydeki yükseklik farklarını, salgıyı, eksen kaçıklığını ve çok küçük doğrusal hareketleri ölçmek için kullanılan mekanik ölçüm cihazıdır. CNC spindle millerinin, torna aynalarının, döner parçaların, mengene yüzeylerinin ve iş parçalarının kontrolünde yaygın olarak kullanılır.

Komparatör seçiminde ölçüm aralığı ve skala hassasiyeti dikkate alınmalıdır. Örneğin 0,01 mm çözünürlüğe sahip modeller genel makine ayarlarında kullanılabilirken daha hassas uygulamalarda daha küçük ölçüm adımlarına sahip ürünlere ihtiyaç duyulabilir. Salgı komparatörü modelleri ise dar alanlarda ve farklı açılardan ölçüm yapılması gereken uygulamalarda avantaj sağlar.

Manyetik Komparatör Ayakları

Manyetik ayak, komparatör saatinin makine gövdesine, döküm tablaya veya uygun metal yüzeye sabitlenmesini sağlar. Güçlü mıknatıslı taban sayesinde ölçüm sırasında cihazın konumunu korumasına yardımcı olur. Ayarlanabilir mafsallar ve hareketli kollar, prob ucunun kontrol edilecek yüzeye uygun açıyla yerleştirilmesini kolaylaştırır.

Üniversal ve ayarlanabilir komparatör manyetik ayağı modelleri; CNC tezgâh tablası kontrolü, spindle salgısı ölçümü, lineer kızak hizalaması, torna aynası ayarı ve iş parçası paralellik kontrolü gibi işlemlerde kullanılabilir. Hassas ölçüm yapılabilmesi için manyetik tabanın temiz, düz ve sağlam bir yüzeye bağlanması önemlidir.

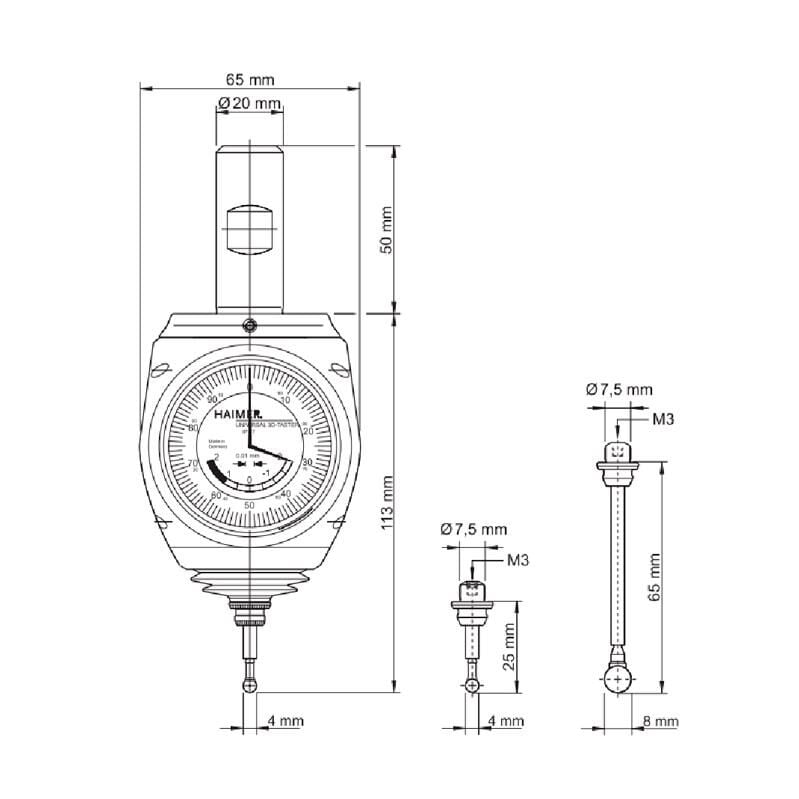

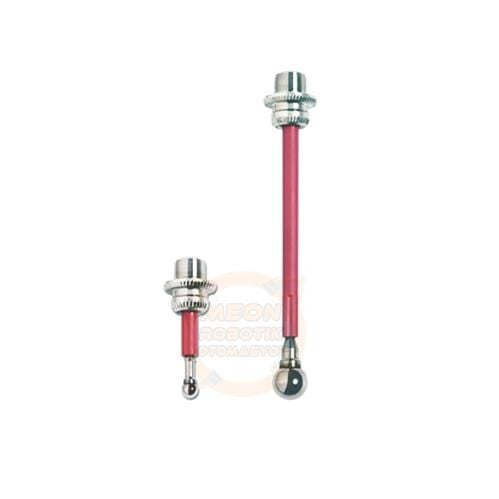

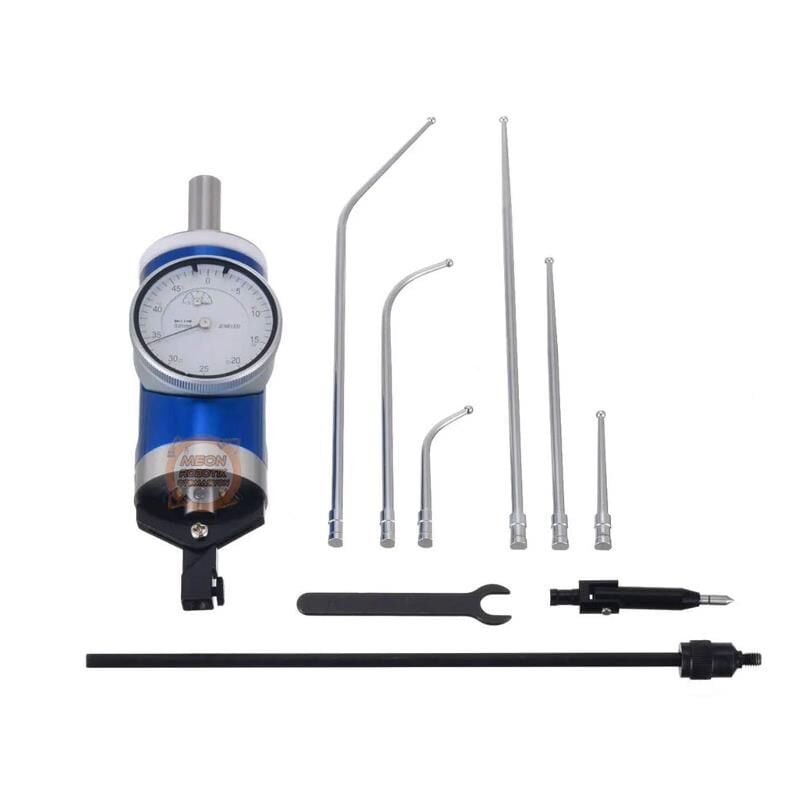

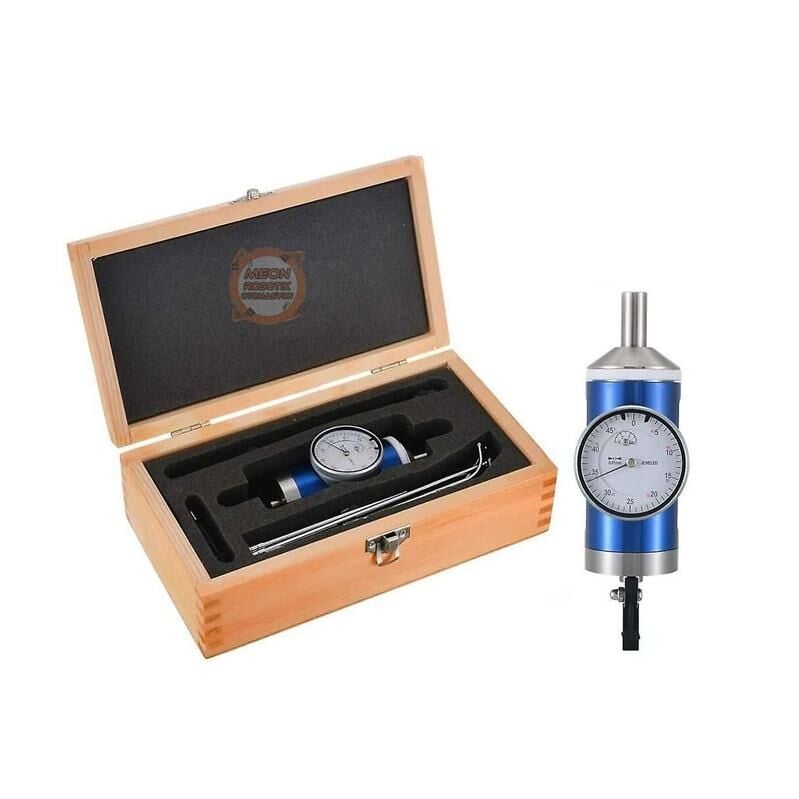

CNC 3D Kenar Bulucular

CNC 3D kenar bulucu, iş parçasının X, Y ve Z eksenlerindeki referans noktalarını belirlemek için kullanılan hassas bir ölçüm ve sıfırlama ekipmanıdır. İş parçasının kenarı, köşesi, merkezi veya üst yüzeyi üzerinden koordinat başlangıcı oluşturulmasına yardımcı olur.

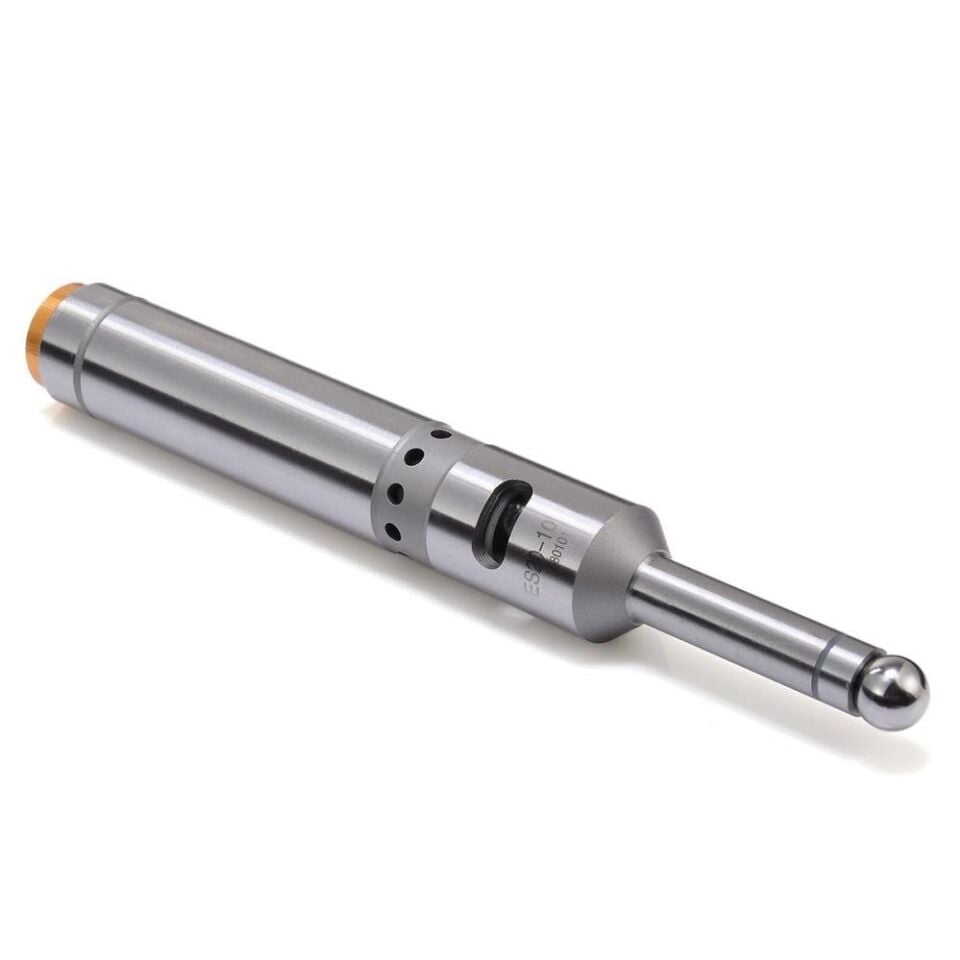

Sesli ve ışıklı uyarı sunan elektronik modeller, prob ucu iş parçasına temas ettiğinde operatöre görsel ve işitsel bildirim verir. Bu yapı özellikle karmaşık iş parçalarında ve manuel referans alma işlemlerinde kullanım kolaylığı sağlar. Yüksek hassasiyetli modeller, CNC frezeleme ve kalıp işleme süreçlerinde daha doğru başlangıç koordinatları oluşturulmasına katkıda bulunur.

Z Eksen Sıfırlama Aparatları

Z eksen sıfırlama aparatı, kesici takımın iş parçasına veya makine tablasına göre Z yüksekliğini belirlemek amacıyla kullanılır. Takım boyu ölçümü ve iş parçası sıfırının tanımlanması, CNC işleme sürecinin en önemli hazırlık aşamalarından biridir.

Dijital, saatli, mekanik, ışıklı veya sesli çalışan farklı CNC takım sıfırlama aparatı seçenekleri bulunabilir. Dijital göstergeli modeller ölçüm sonucunun doğrudan okunmasını kolaylaştırırken saatli modeller mekanik gösterge üzerinden kontrol sağlar. Elektronik temaslı modeller ise uygun CNC kontrol kartı veya makine girişine bağlanarak otomatik takım ölçme işlemlerinde kullanılabilir.

Mekanik Kenar Sıfırlama Probları

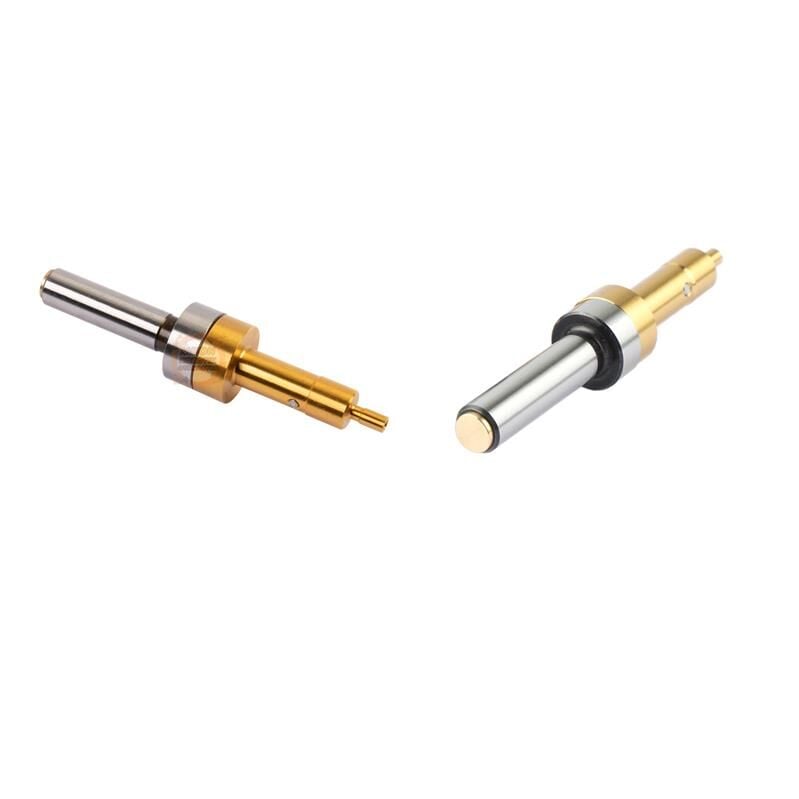

Mekanik kenar bulucu, CNC freze ve klasik freze tezgâhlarında iş parçasının kenarını tespit etmek için spindle veya pens içerisine bağlanarak kullanılan pratik bir aparattır. Döner halde çalışan probun iş parçası kenarına temas etmesiyle oluşan eksen hareketi izlenerek kenar konumu belirlenir.

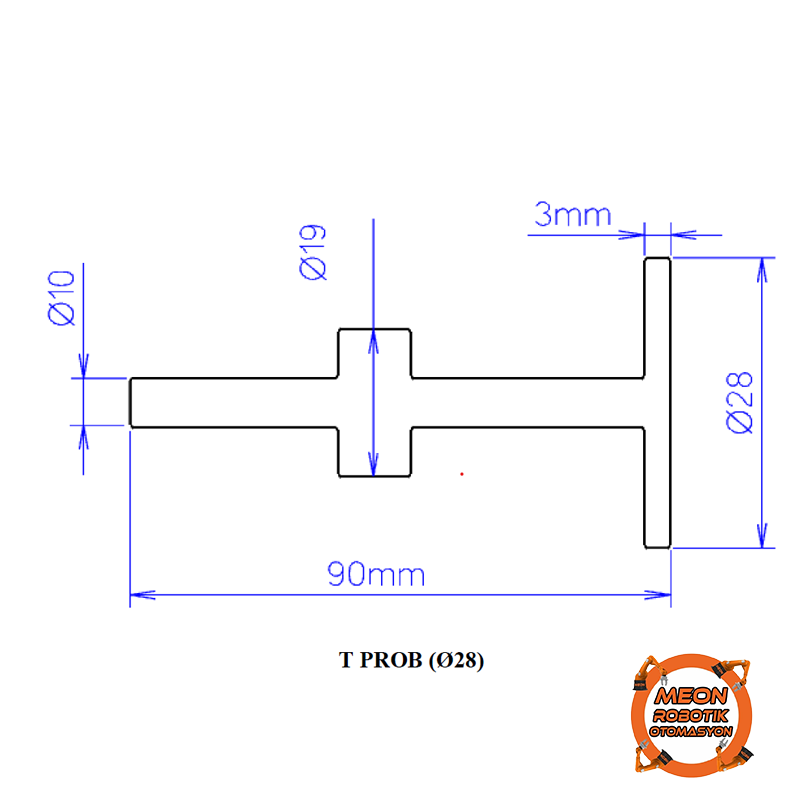

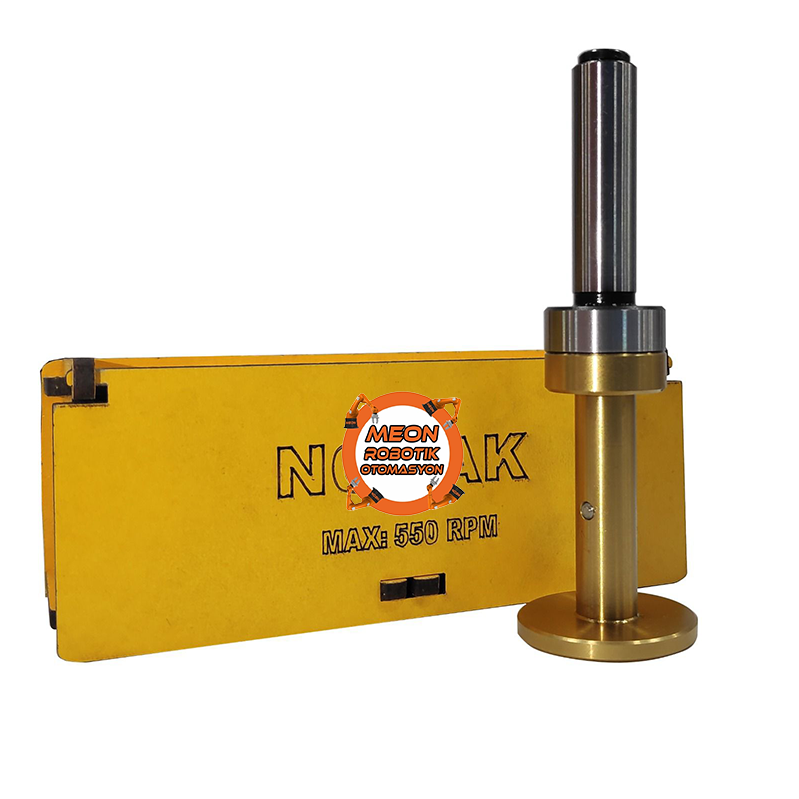

Kaplamalı mekanik problar aşınma direnci ve yüzey dayanımı açısından avantaj sağlayabilir. Prob şaft çapı, uç çapı, maksimum çalışma devri ve pens uyumluluğu seçim sırasında kontrol edilmelidir. Mekanik problar elektronik bağlantı gerektirmemesi nedeniyle farklı tezgâhlarda kolayca kullanılabilir.

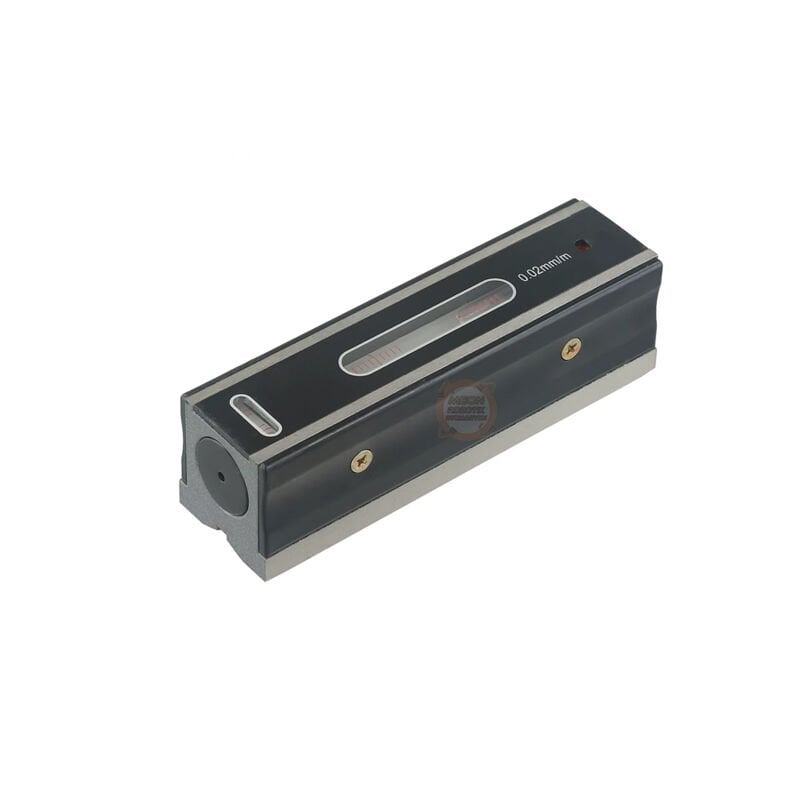

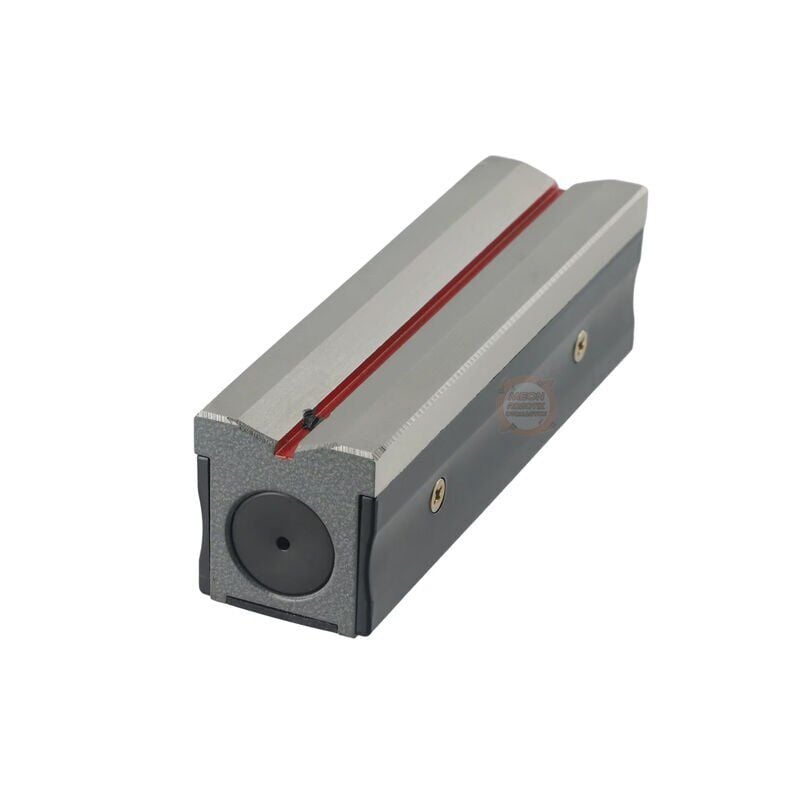

Hassas Makine Su Terazileri

Hassas su terazisi, CNC tezgâhları, torna makineleri, freze makineleri ve hassas üretim ekipmanlarının yataylık ayarını yapmak için kullanılır. Standart inşaat tipi terazilere göre çok daha küçük eğim farklılıklarını algılayabilen bu ürünler, makine kurulumunda ve geometrik kontrol işlemlerinde önemli rol oynar.

150 mm, 200 mm ve 250 mm gibi farklı uzunluk seçenekleri bulunan makine su terazisi modelleri, uygulama alanına ve ölçülecek yüzeyin büyüklüğüne göre seçilebilir. Ölçüm hassasiyeti, gövde yapısı, taban yüzey kalitesi ve kalibrasyon durumu ürün seçiminde değerlendirilmelidir.

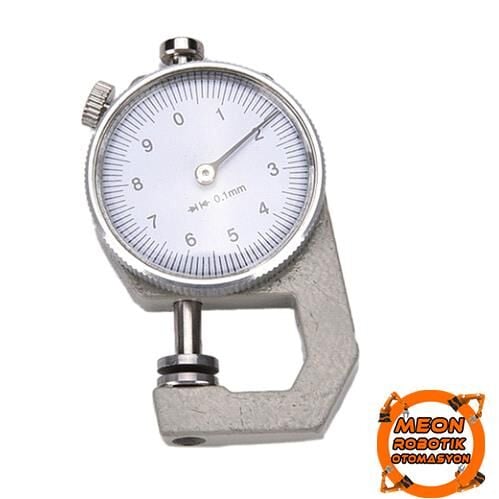

Sentil Çakıları ve Kalınlık Ölçüm Ekipmanları

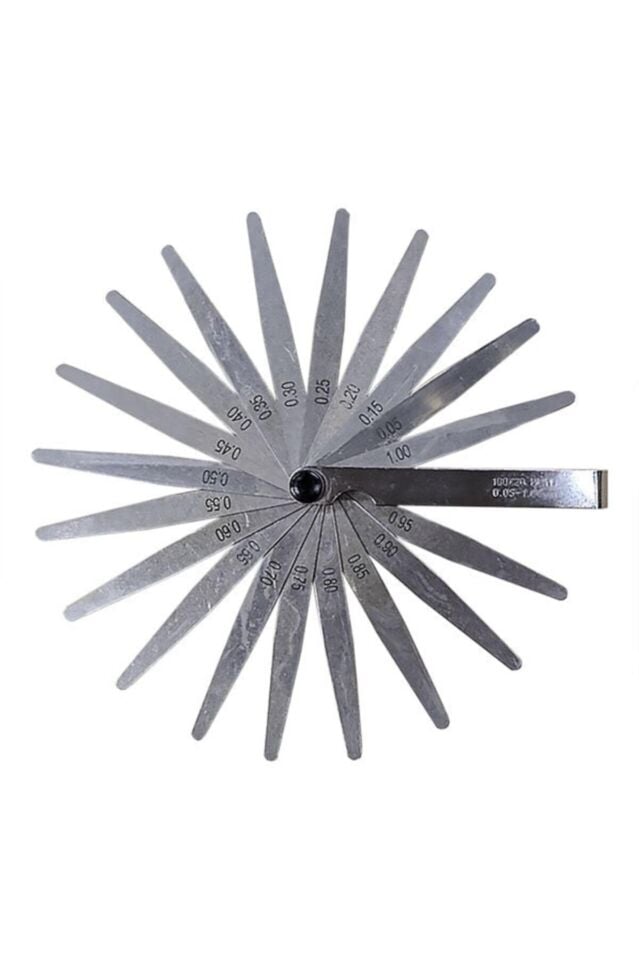

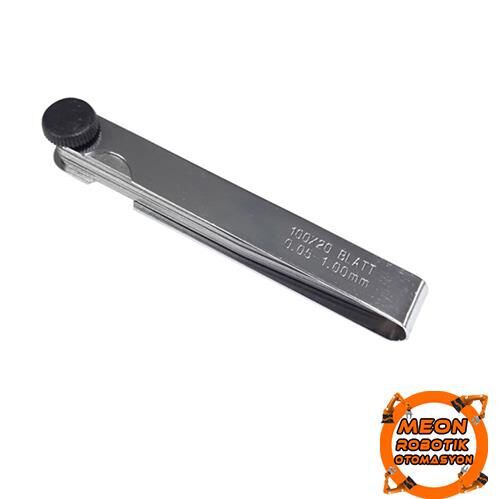

Sentil çakısı, iki yüzey arasındaki boşluğu veya açıklığı kontrol etmek için kullanılan farklı kalınlıklardaki metal yapraklardan oluşur. Rulman boşluğu, valf ayarı, makine parçası aralığı, kalıp açıklığı ve mekanik montaj toleranslarının kontrolünde kullanılabilir.

Ölçüm yapılırken uygun kalınlıktaki yaprak, iki yüzey arasına kontrollü biçimde yerleştirilir. Birden fazla yaprak birlikte kullanılarak ara değerler oluşturulabilir. Kalınlık komparatörleri ise sac, film, conta, kâğıt, plastik ve benzeri malzemelerin kalınlığını hızlı biçimde kontrol etmeye yardımcı olur.

Sıcaklık, Nem ve Hava Kalitesi Ölçüm Cihazları

Üretim alanlarında yalnızca mekanik ölçüler değil, ortam şartları da önemlidir. Sıcaklık nem ölçer ve hava kalitesi cihazları; atölye, ofis, laboratuvar, depo ve üretim alanlarındaki çevresel koşulların izlenmesine yardımcı olur.

CO2, sıcaklık ve bağıl nem değerlerini birlikte gösterebilen çok fonksiyonlu cihazlar; havalandırma ihtiyacının değerlendirilmesi, elektronik malzemelerin uygun koşullarda saklanması ve çalışma ortamının kontrol edilmesi amacıyla tercih edilebilir. Ölçülecek parametrelerin cihaz tarafından gerçekten desteklenip desteklenmediği ürün teknik bilgilerinden doğrulanmalıdır.

Ölçüm Aleti Seçerken Nelere Dikkat Edilmelidir?

Uygun CNC ölçüm aleti seçimi, yalnızca ürün fiyatına veya dış görünüşüne göre yapılmamalıdır. Ölçüm yapılacak sistem, gerekli hassasiyet seviyesi ve kullanım sıklığı birlikte değerlendirilmelidir.

Ölçüm Aralığı

Cihazın maksimum ve minimum ölçüm aralığı, uygulamayla uyumlu olmalıdır. Çok küçük hareketlerin kontrol edildiği işlemlerde dar ölçüm aralığına sahip hassas bir cihaz yeterli olabilirken farklı boyutlardaki parçaların ölçülmesi için daha geniş aralıklı modeller gerekebilir.

Çözünürlük ve Hassasiyet

Çözünürlük, cihazın gösterebildiği en küçük ölçüm adımını ifade eder. Hassasiyet ise gösterilen değerin gerçek değere ne kadar yakın olduğunu belirtir. Örneğin 0,01 mm çözünürlük sunan bir cihazın her koşulda aynı doğrulukta ölçüm yapacağı varsayılmamalıdır. Üretici toleransı, kalibrasyon ve kullanım koşulları da dikkate alınmalıdır.

Mekanik veya Dijital Gösterge

Mekanik göstergeli ürünler pil gerektirmemesi ve kolay takip edilebilmesiyle öne çıkar. Dijital ölçüm cihazları ise değerin doğrudan okunmasını, bazı modellerde sıfırlama yapılmasını ve farklı ölçü birimleri arasında geçiş gerçekleştirilmesini kolaylaştırabilir.

Makine ve Bağlantı Uyumluluğu

Kenar bulucu ve sıfırlama probu seçiminde şaft çapı, pens ölçüsü, bağlantı tipi, kontrol kartı uyumluluğu ve kullanılacak makinenin çalışma sistemi incelenmelidir. Elektronik problarda giriş gerilimi, çıkış sinyali ve bağlantı şeması kontrol edilmeden montaj yapılmamalıdır.

Koruma Sınıfı ve Çalışma Ortamı

Soğutma sıvısı, yağ, metal talaşı veya toz bulunan ortamlarda kullanılacak ürünlerin gövde ve koruma özellikleri önemlidir. IP koruma sınıfına sahip cihazlarda belirtilen koruma seviyesinin hangi koşullar için geçerli olduğu incelenmelidir. Koruma sınıfı bulunsa dahi cihaz, üretici talimatlarının dışındaki sıvı temasına maruz bırakılmamalıdır.

Kalibrasyon ve Tekrarlanabilirlik

Kalite kontrol veya hassas üretim amacıyla kullanılacak cihazlarda kalibrasyon durumu ve tekrarlanabilirlik önemlidir. Aynı nokta birden fazla kez ölçüldüğünde benzer sonuç alınabilmesi, ölçüm sisteminin güvenilirliği açısından temel kriterlerden biridir.

Ölçüm Aletlerinin Kullanım Alanları

• CNC freze ve torna tezgâhlarının kurulum ve seviye ayarları
• Spindle mili ve torna aynası salgı kontrolü
• İş parçası X, Y ve Z koordinatlarının belirlenmesi
• Kesici takım boyu ve Z ekseni referans ölçümü
• Mengene ve fikstür paralellik ayarı
• Lineer kızak ve bilyalı vida hizalama işlemleri
• Makine tablası düzlemsellik kontrolü
• Kalıp, aparat ve özel makine imalatı
• Rulman, kaplin, motor mili ve döner parça kontrolleri
• Sac, conta, film ve ince malzeme kalınlık ölçümleri
• Parçalar arasındaki mekanik boşlukların kontrolü
• Kalite kontrol ve üretim doğrulama uygulamaları
• Bakım, onarım ve arıza tespit işlemleri
• Atölye, laboratuvar ve üretim ortamı şartlarının izlenmesi

Hassas Ölçüm Ekipmanlarının Avantajları

• İş parçası sıfırının daha doğru belirlenmesine yardımcı olur.
• Hatalı kesim ve işleme riskini azaltır.
• Takım kırılması ve iş parçası kaybı ihtimalini düşürür.
• Makine kurulum ve ayar süreçlerini hızlandırır.
• Seri üretimde ölçü tekrarlanabilirliğini destekler.
• Spindle, tabla ve eksen kaçıklıklarının tespitini kolaylaştırır.
• Bakım işlemlerinin ölçülebilir verilere göre yapılmasını sağlar.
• Operatör kaynaklı referanslama hatalarının azaltılmasına katkıda bulunur.
• Üretim kalitesinin ve yüzey işleme performansının artırılmasına yardımcı olur.
• Farklı kontrol işlemleri için pratik ve taşınabilir çözümler sunar.

Sıkça Sorulan Sorular

Komparatör saati ne işe yarar?

Komparatör saati; yüzeyler arasındaki yükseklik farkını, döner parçalardaki salgıyı, eksen kaçıklığını ve küçük doğrusal hareketleri ölçmek için kullanılır. CNC, torna, freze ve makine bakım uygulamalarında yaygın olarak tercih edilir.

Komparatör saati manyetik ayak olmadan kullanılabilir mi?

Uygun bir aparat veya sabitleme sistemiyle kullanılabilir. Ancak makine üzerinde hassas ve tekrarlanabilir kontrol yapılacaksa manyetik ayak, komparatörün sabit tutulmasını ve prob açısının ayarlanmasını kolaylaştırır.

CNC kenar bulucu ile Z ekseni sıfırlanabilir mi?

Ürünün tasarımına bağlıdır. 3D kenar bulucu modelleri X, Y ve Z eksenlerinde ölçüm yapabilirken bazı mekanik kenar bulucular yalnızca parça kenarını belirlemek amacıyla tasarlanmıştır. Satın almadan önce ürünün desteklediği eksenler kontrol edilmelidir.

Z eksen sıfırlama aparatı nasıl kullanılır?

Aparat iş parçası veya makine tablası üzerine yerleştirilir. Kesici takım kontrollü biçimde aparata yaklaştırılır ve temas noktası tespit edilir. Aparatın referans yüksekliği kontrol sistemine tanımlanarak takımın gerçek Z konumu hesaplanır. Kullanım yöntemi ürün tipine ve CNC kontrol sistemine göre değişebilir.

Makine kurulumu için normal su terazisi yeterli midir?

Genel ve düşük hassasiyetli kurulumlarda standart terazi yaklaşık kontrol sağlayabilir. CNC, torna ve hassas freze tezgâhlarında ise çok küçük eğimleri algılayabilen hassas makine terazileri tercih edilmelidir.

Sentil çakısı hangi ölçümlerde kullanılır?

Sentil çakısı iki parça arasındaki boşluğun kontrol edilmesinde kullanılır. Rulman boşluğu, motor ve kaplin ayarı, kalıp açıklığı, valf ayarı ve makine montaj toleransları yaygın kullanım örnekleridir.

Dijital ölçüm cihazları mekanik cihazlardan daha mı hassastır?

Dijital ekran bulunması tek başına cihazın daha hassas olduğu anlamına gelmez. Ölçüm aralığı, çözünürlük, üretim toleransı, sensör kalitesi, kalibrasyon ve tekrarlanabilirlik birlikte değerlendirilmelidir.

Ölçüm cihazlarının kalibrasyonu gerekli midir?

Hobi ve genel atölye kullanımında periyodik referans kontrolü yeterli olabilir. Kalite kontrol, seri üretim veya toleranslı parça imalatında kullanılan cihazların ise belirli aralıklarla uygun standartlara göre kontrol veya kalibrasyonunun yapılması önerilir.

Meon Robotik Otomasyon Ölçüm Aletleri

Meon Robotik Otomasyon; CNC tezgâh kurulumu, makine ayarı, iş parçası referanslama, takım sıfırlama, mekanik boşluk kontrolü ve hassas üretim uygulamalarına yönelik farklı ölçüm aletleri sunar. Komparatör saatlerinden manyetik ayaklara, 3D kenar buluculardan Z eksen sıfırlama aparatlarına ve hassas su terazilerine kadar farklı ihtiyaçlara uygun ürünleri aynı kategori altında inceleyebilirsiniz.

Ürün seçimi sırasında ölçüm aralığı, hassasiyet, bağlantı tipi, şaft çapı, makine uyumluluğu ve çalışma ortamı gibi teknik kriterlerin değerlendirilmesi doğru sonuca ulaşılmasını kolaylaştırır. Meon Robotik Otomasyon ürün sayfalarında yer alan teknik bilgileri karşılaştırarak uygulamanıza uygun CNC ölçüm ekipmanı seçebilir; atölye, bakım, imalat ve kalite kontrol çalışmalarınız için ihtiyaç duyduğunuz çözümlere ulaşabilirsiniz.
