25’lik Hareketli Kablo Kanalı

25’lik hareketli kablo kanalı; CNC makineleri, otomasyon sistemleri, robotik uygulamalar ve doğrusal hareket mekanizmalarında kullanılan elektrik kabloları ile hortumların kontrollü biçimde taşınmasını sağlayan mekanik kablo taşıma sistemidir. Yaklaşık 25 mm iç yüksekliğe sahip bu ürünler, kompakt ve orta ölçekli makinelerde kablo düzeninin korunmasına yardımcı olur.

Makinenin sabit bölümü ile hareketli ekseni arasında bulunan motor, sensör, kontrol ve haberleşme kabloları, hareketli kablo kanalı içerisinde belirli bir güzergâhta ilerler. Böylece kabloların birbirine dolaşması, makine parçalarına takılması, zemine sürtünmesi, ezilmesi veya bağlantı noktalarından çekilmesi gibi riskler azaltılabilir.

25’lik hareketli kablo kanalı kategorisinde farklı kablo miktarlarına uygun 25x25, 25x40, 25x50, 25x60, 25x80 ve 25x100 gibi ölçüler bulunur. CKS CK25 açık dizayn, ekonomik seri, BMK bağlantı ayaklı ve Mitex açık seri ürünler arasından uygulamanın teknik ihtiyaçlarına uygun model seçilebilir.

25’lik Kablo Kanalı Ne Anlama Gelir?

Hareketli kablo kanallarında kullanılan “25’lik” ifadesi, genel olarak kanalın kullanılabilir iç yüksekliğinin yaklaşık 25 mm olduğunu belirtir. Ürün ölçüsündeki ikinci değer ise kanalın iç genişliğini ifade eder.

Örneğin 25x60 hareketli kablo kanalında yaklaşık 25 mm iç yükseklik ve 60 mm iç genişlik bulunur. Aynı seride iç yükseklik sabit kalırken iç genişlik arttıkça kanal içerisinde taşınabilecek kablo ve hortum miktarı artar.

Doğru kanal ölçüsünün seçilmesi için yalnızca kabloların kanala sığıp sığmadığına bakılmamalıdır. Kablo çapı, toplam kablo ağırlığı, bükülme yarıçapı, hareket mesafesi, çalışma hızı ve montaj alanı birlikte değerlendirilmelidir.

25’lik Hareketli Kablo Kanalı Ölçüleri

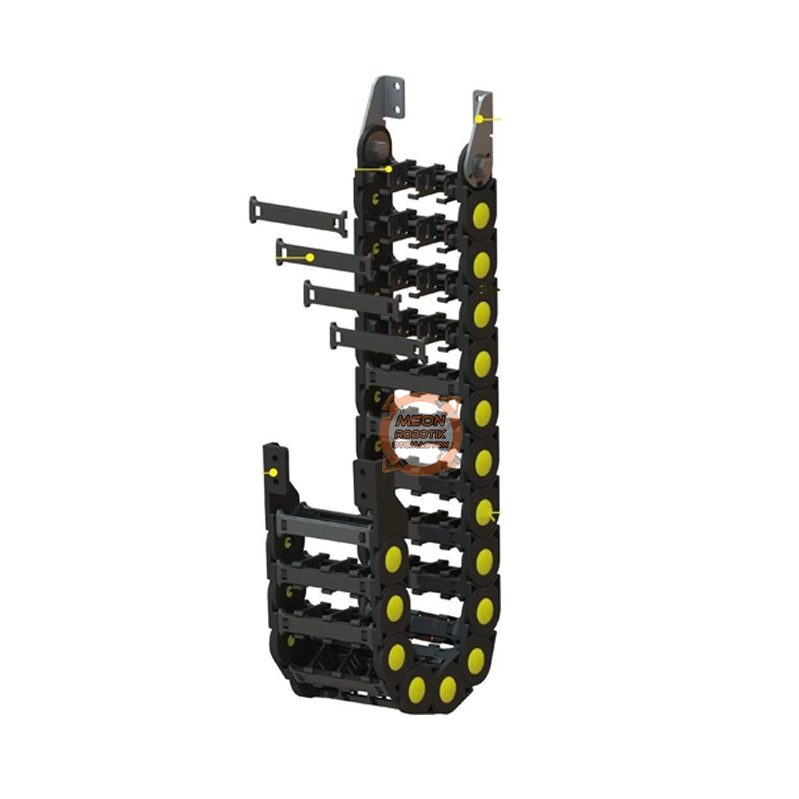

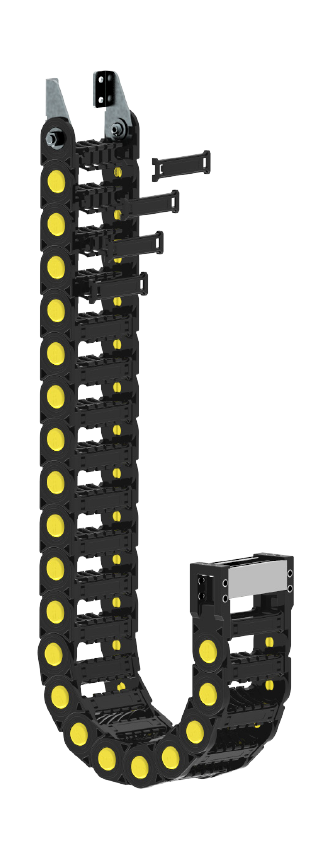

CKS CK25 Açık Dizayn Hareketli Kablo Kanalı

CKS CK25 açık dizayn hareketli kablo kanalları; farklı iç genişlik seçenekleri sayesinde CNC makineleri, robotik sistemler ve endüstriyel otomasyon uygulamalarında kullanılabilir. Açık dizayn yapı, kanal içerisindeki kablolara ulaşmayı ve bakım işlemlerini kolaylaştırabilir.

CK25 serisinde 25x40, 25x50, 25x60, 25x80 ve 25x100 gibi genişlik seçenekleri bulunur. Ürün adlarında belirtilen R40 değeri, kanalın nominal bükülme yarıçapını ifade eder. Kanal seçimi sırasında bu değer, kullanılacak kabloların izin verilen minimum bükülme yarıçapıyla karşılaştırılmalıdır.

Kanalın iç genişliği arttıkça daha fazla kablo taşınabilir. Bununla birlikte geniş kanal içerisinde çok sayıda kablo kullanılacağı için toplam yük, bağlantı ayağı dayanımı ve destek ihtiyacı da değerlendirilmelidir.

Ekonomik Seri 25’lik Hareketli Kablo Kanalı

Ekonomik seri 25’lik hareketli kablo kanalları; standart CNC makineleri, hobi tipi otomasyon projeleri ve orta yoğunlukta çalışma yapan sistemler için uygun maliyetli bir kablo taşıma çözümüdür.

25x25, 25x40, 25x60 ve 25x80 ekonomik seri modeller arasından taşınacak kablo miktarına uygun seçim yapılabilir. Ekonomik seri ürün tercih edilirken kanal ölçüsünün yanında hareket sıklığı, kablo ağırlığı, çalışma ortamı ve bağlantı ayağı uyumu da dikkate alınmalıdır.

Kanal fiyatının uygun olması tek başına doğru seçim için yeterli değildir. Gereğinden küçük bir kanal kabloların sıkışmasına, gereğinden büyük bir kanal ise fazla yer kaplamasına ve gereksiz maliyete neden olabilir.

BMK 25’lik Hareketli Kablo Kanalı

BMK 25’lik hareketli kablo kanalları, bağlantı ayaklı yapılarıyla makine montajlarında kullanılabilecek seçeneklerdir. 25x25, 25x40, 25x60 ve 25x80 ölçüleri arasından kablo yoğunluğuna uygun model tercih edilebilir.

Bağlantı ayaklarının ürünle birlikte bulunması, uygun uygulamalarda montaj sürecini kolaylaştırabilir. Ancak kanalın makine üzerindeki bağlantı yönü, sabit ve hareketli uç konumları ile montaj delikleri önceden kontrol edilmelidir.

Mitex 25’lik Açık Seri Kablo Kanalı

Mitex 25’lik açık seri hareketli kablo kanalları; 25x25, 25x40, 25x60 ve 25x80 gibi farklı iç genişlik seçenekleriyle sunulur. Açık seri tasarım, kabloların kanal içerisine yerleştirilmesini ve gerektiğinde değiştirilmesini kolaylaştırabilir.

Sisteme sonradan sensör, kontrol kablosu veya hava hortumu eklenmesi gereken makinelerde açılabilir kanal yapısı bakım açısından avantaj sağlayabilir. Kanalın kapak ve açılma yapısı modele göre değişebileceğinden ürün özellikleri incelenmelidir.

25’lik Hareketli Kablo Kanalının Avantajları

• Kompakt tasarım: Montaj alanının sınırlı olduğu makinelerde kullanılabilir.
• Düzenli kablo yönetimi: Kablo ve hortumların belirli bir hareket güzergâhında kalmasına yardımcı olur.
• Kontrollü bükülme: Kabloların rastgele ve keskin biçimde bükülmesini azaltır.
• Kablo koruması: Sürtünme, dolaşma, ezilme ve makine parçalarına takılma riskini azaltabilir.
• Farklı genişlik seçenekleri: Kablo miktarına göre 25 mm ile 100 mm arasında iç genişlik seçilebilir.
• Kolay bakım: Açık ve açılabilir modellerde kablolara daha kolay ulaşılabilir.
• Çoklu hat taşıma: Elektrik kabloları, sinyal hatları ve uygun pnömatik hortumlar aynı sistemde yönlendirilebilir.
• Profesyonel görünüm: Makine üzerindeki kablo karmaşasını azaltarak düzenli bir montaj sağlar.

25’lik Hareketli Kablo Kanalı Nerelerde Kullanılır?

25 mm iç yüksekliğe sahip hareketli kablo kanalları, kompakt ve orta büyüklükteki makine sistemlerinde geniş bir kullanım alanına sahiptir.

• Masaüstü CNC router makineleri
• Hobi CNC makineleri
• PCB gravür makineleri
• Lazer gravür makineleri
• Küçük ve orta ölçekli CNC frezeler
• 3D yazıcı ve özel hareket sistemleri
• Otomatik paketleme makineleri
• Etiketleme ve dolum sistemleri
• Küçük robotik kollar
• Lineer aktüatörlü uygulamalar
• Servo motorlu doğrusal eksenler
• Step motorlu hareket sistemleri
• Konveyör ve transfer mekanizmaları
• Kamera hareket sistemleri
• Test ve ölçüm düzenekleri
• Otomatik kapı ve koruyucu mekanizmalar
• Pnömatik otomasyon projeleri
• Özel üretim makineleri

25’lik Kablo Kanalında Hangi Kablolar Taşınabilir?

• Step motor güç kabloları
• Servo motor kabloları
• Servo enkoder kabloları
• Düşük ve orta güçlü spindle motor kabloları
• Motor fren kabloları
• Limit switch kabloları
• Endüktif sensör kabloları
• Kapasitif sensör kabloları
• Takım sıfırlama probu kabloları
• PLC giriş ve çıkış kabloları
• Kontrol ve sinyal kabloları
• Ethernet ve haberleşme kabloları
• Kamera bağlantı kabloları
• Pnömatik hava hortumları
• Merkezi yağlama hortumları
• Uygun çaplı soğutma sıvısı hortumları

Kanal içerisinde güç ve sinyal kabloları birlikte kullanılacaksa mümkün olduğunca ayrı bölümlere yerleştirilmelidir. Özellikle motor güç kabloları ile enkoder, sensör ve haberleşme kablolarının ayrılması, elektromanyetik parazit riskini azaltmaya yardımcı olabilir.

25’lik Hareketli Kablo Kanalı Nasıl Seçilir?

1. En Kalın Kablonun Çapını Belirleyin

Kanalın iç yüksekliği, içerisinden geçirilecek en kalın kablo veya hortumun dış çapından büyük olmalıdır. Kablo kanal içerisine sıkışmamalı ve hareket sırasında kanalın iç yüzeylerine sürekli baskı uygulamamalıdır.

2. Toplam Kablo Miktarını Hesaplayın

Kanal içerisinden geçirilecek bütün kablo ve hortumların sayısı ile dış çapları belirlenmelidir. Kablolar mümkün olduğunca yan yana yerleştirilmeli ve aşırı biçimde üst üste yığılmamalıdır.

3. Uygun İç Genişliği Seçin

Az sayıda kablo için 25x25 veya 25x40 modeller yeterli olabilirken daha yoğun bağlantılar için 25x60, 25x80 veya 25x100 modeller değerlendirilebilir. Gelecekte yapılabilecek kablo eklemeleri için sınırlı miktarda yedek alan bırakılması yararlı olabilir.

4. Bükülme Yarıçapını Kontrol Edin

Kanalın bükülme yarıçapı, içerisindeki en hassas kablonun izin verilen minimum bükülme yarıçapından küçük olmamalıdır. Gereğinden dar bükülme, kablo damarlarının ve dış kılıfın zamanla zarar görmesine neden olabilir.

5. Kanalı Tamamen Doldurmayın

Kabloların hareket sırasında rahatça bükülebilmesi ve birbirine sürtünmemesi için kanal içerisinde çalışma boşluğu bırakılmalıdır. Kanalın tamamen doldurulması kabloların sıkışmasına, ısınmasına ve erken aşınmasına yol açabilir.

6. Toplam Kablo Ağırlığını Hesaplayın

Kanal içerisinde kullanılacak kabloların ve hortumların metre başına toplam ağırlığı hesaplanmalıdır. Özellikle 25x80 ve 25x100 gibi geniş kanallarda toplam yük artabileceği için kanalın taşıma kapasitesi kontrol edilmelidir.

7. Hareket Mesafesini Belirleyin

Makinenin hareket stroku, gerekli kanal uzunluğunun belirlenmesinde temel kriterlerden biridir. Sabit bağlantı noktası, hareketli bağlantı noktası, bükülme bölgesi ve montaj payı birlikte değerlendirilmelidir.

8. Çalışma Ortamını Değerlendirin

Kanalın kullanılacağı ortamda talaş, toz, yağ, su, nem, yüksek sıcaklık veya kimyasal maddeler bulunuyorsa ürün malzemesinin bu koşullara uygunluğu kontrol edilmelidir.

25x25 Hareketli Kablo Kanalı

25x25 hareketli kablo kanalı, az sayıda kablonun taşındığı kompakt makineler için uygun bir seçenektir. Step motor kablosu, sensör bağlantısı veya küçük çaplı kontrol kablolarının bulunduğu hobi CNC, lazer gravür ve test düzeneklerinde kullanılabilir.

Küçük iç genişliği nedeniyle kablo çapları dikkatle ölçülmeli ve kanal içerisinde yeterli çalışma boşluğu bırakılmalıdır.

25x40 Hareketli Kablo Kanalı

25x40 hareketli kablo kanalı; motor, sensör ve kontrol kablolarının birlikte taşındığı küçük ve orta ölçekli uygulamalarda kullanılabilir. Kompakt ölçüsüne rağmen 25x25 modele göre daha fazla kablo yerleşim alanı sunar.

Masaüstü CNC makineleri, otomatik kapak sistemleri ve küçük lineer hareket uygulamalarında değerlendirilebilir.

25x50 ve 25x60 Hareketli Kablo Kanalı

25x50 ve 25x60 hareketli kablo kanalları, orta yoğunlukta kablo demetine sahip makineler için dengeli ölçüler sunar. Step veya servo motor kabloları, sensör bağlantıları ve uygun çapta pnömatik hortumlar aynı kanal içerisinde düzenlenebilir.

25x60 modeli daha geniş iç alan sağladığı için birden fazla motor ve sensör bağlantısının bulunduğu CNC eksenlerinde tercih edilebilir.

25x80 Hareketli Kablo Kanalı

25x80 hareketli kablo kanalı, çoklu motor, sensör ve hortum bağlantılarının bulunduğu orta ölçekli otomasyon sistemleri için uygundur. Geniş iç hacmi sayesinde güç ve sinyal kabloları mümkün olduğunca ayrı bölümlerde düzenlenebilir.

Birden fazla step motor veya servo motor kablosunun aynı hareketli eksende bulunduğu makinelerde kullanılabilir. Toplam kablo ağırlığı ve kanal desteği seçim öncesinde kontrol edilmelidir.

25x100 Hareketli Kablo Kanalı

25x100 hareketli kablo kanalı, 25 mm iç yüksekliğe sahip seriler içerisinde geniş kablo taşıma alanı sunan modellerden biridir. Çok sayıda kontrol, motor, sensör ve haberleşme kablosunun bulunduğu makinelerde kullanılabilir.

Kanal geniş olsa da kabloların üst üste sıkıştırılmaması gerekir. Farklı görevdeki kabloların ayırıcılarla düzenlenmesi, kablo ömrü ve bakım kolaylığı açısından avantaj sağlayabilir.

R40 Bükülme Yarıçapı Nedir?

R40 ifadesi, hareketli kablo kanalının nominal bükülme yarıçapının yaklaşık 40 mm olduğunu belirtir. Bükülme yarıçapı, kanalın hareket sırasında oluşturduğu kıvrımın büyüklüğünü belirleyen önemli bir teknik özelliktir.

Kanal içerisindeki kabloların izin verilen minimum bükülme yarıçapı, kanalın değerinden daha büyükse R40 kanal uygun olmayabilir. Özellikle ekranlı motor kabloları, servo enkoder kabloları ve endüstriyel haberleşme kablolarında kablo üreticisinin teknik değerleri kontrol edilmelidir.

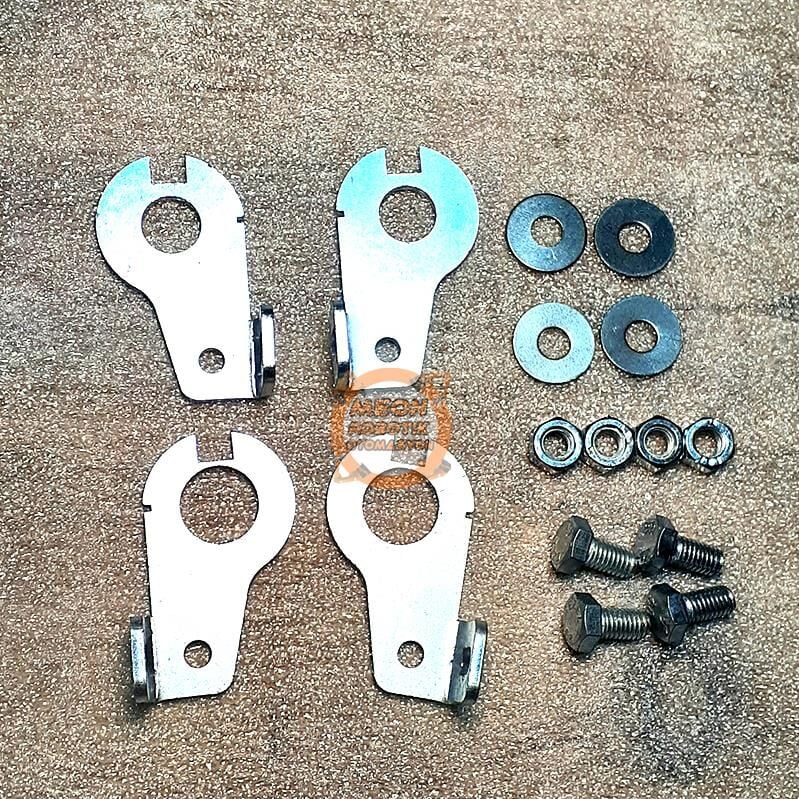

25’lik Kablo Kanalı Bağlantı Ayakları

Hareketli kablo kanalının sabit ve hareketli uçlarının makineye bağlanması için seriyle uyumlu bağlantı ayakları kullanılmalıdır. Bağlantı ayakları, kanalın doğru yönde çalışmasına ve hareket sırasında hizasını korumasına yardımcı olur.

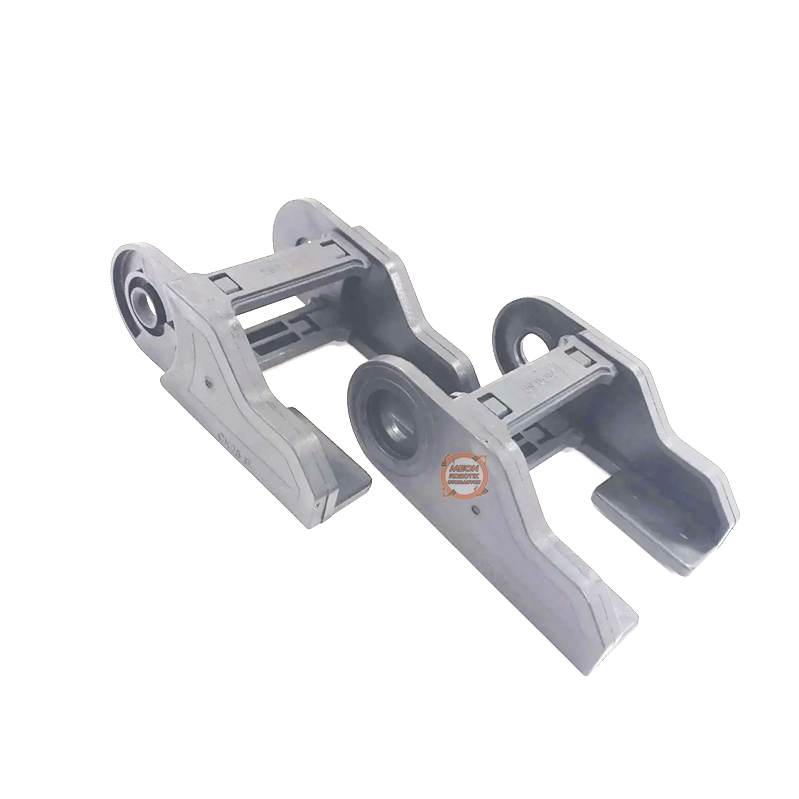

CKS CK25 modellerinde seriye uygun plastik bağlantı ayağı kullanılabilir. Ekonomik seri kablo kanalları için ise ekonomik seriyle uyumlu bağlantı ayakları tercih edilmelidir. BMK modellerinde bağlantı ayakları ürün yapısına dâhil olabilir.

Farklı marka ve serilere ait bağlantı ayakları fiziksel olarak benzer görünse bile montaj ölçüleri farklı olabilir. Bu nedenle kanal markası, seri kodu ve genişlik ölçüsü kontrol edilmelidir.

25’lik Hareketli Kablo Kanalı Montajı

1. Kanalın sabit ve hareketli bağlantı noktaları belirlenmelidir.
2. Kanalın hareket ve bükülme yönü kontrol edilmelidir.
3. Bağlantı ayakları düz ve sağlam bir yüzeye monte edilmelidir.
4. Kablolar kanal içerisine aşırı gergin yerleştirilmemelidir.
5. Kablolar çok gevşek bırakılarak üst üste binmesine izin verilmemelidir.
6. Güç ve sinyal kabloları mümkün olduğunca ayrılmalıdır.
7. Farklı çap ve görevdeki hatlar ayırıcılarla düzenlenmelidir.
8. Kabloların kanal çıkışlarında çekme yükü azaltılmalıdır.
9. Kanalın hareket güzergâhında takılmaya neden olacak engel bulunmamalıdır.
10. Montaj sonrasında ilk hareket testi düşük hızda yapılmalıdır.
11. Kanal tam strok boyunca çalıştırılarak sürtünme ve anormal ses kontrol edilmelidir.

CNC Makinelerinde 25’lik Kablo Kanalı Kullanımı

CNC makinelerinde step motor, servo motor, spindle motor, limit switch, sensör, takım sıfırlama probu ve merkezi yağlama sistemine ait çeşitli bağlantılar bulunur. Bu bağlantıların makinenin X, Y veya Z ekseniyle birlikte hareket etmesi gerektiğinde hareketli kablo kanalı kullanılabilir.

25’lik kanal serisi, özellikle masaüstü CNC, PCB gravür CNC, lazer gravür ve orta büyüklükteki özel üretim makinelerinde kompakt bir kablo taşıma çözümü sunar. Farklı iç genişlikler sayesinde eksendeki kablo miktarına uygun model seçilebilir.

Açık Seri ve Kapalı Seri Arasındaki Fark

Açık veya açılabilir seri hareketli kablo kanallarında kablolara erişim daha kolaydır. Kablo ekleme, çıkarma ve bakım işlemleri pratik biçimde yapılabilir.

Kapalı seri kanallar ise kabloları toz, talaş ve dış etkilere karşı daha fazla çevreleyen bir gövde yapısına sahiptir. Ürün seçimi yapılırken makinenin çalışma ortamı, bakım ihtiyacı ve kablo değişim sıklığı değerlendirilmelidir.

Hareketli Kablo Kanalı Bakımı

• Kanal baklalarında çatlak veya deformasyon olup olmadığı kontrol edilmelidir.
• Bağlantı ayaklarının vidaları belirli aralıklarla incelenmelidir.
• Kabloların dış kılıflarında sürtünme ve aşınma izi aranmalıdır.
• Kabloların kanal içerisinde üst üste binip binmediği kontrol edilmelidir.
• Kanal içerisindeki toz, talaş ve yabancı maddeler temizlenmelidir.
• Kanalın hareket doğrultusu ve hizası incelenmelidir.
• Anormal ses veya titreşim görülürse makine durdurularak sistem kontrol edilmelidir.

25’lik Hareketli Kablo Kanalı Fiyatları

25’lik hareketli kablo kanalı fiyatları; kanalın iç genişliğine, markasına, ürün serisine, bükülme yarıçapına, uzunluğuna ve bağlantı ayağına göre değişebilir. CKS CK25, ekonomik seri, BMK ve Mitex modelleri arasında yapı ve fiyat farklılıkları bulunabilir.

Kanal seçimi sırasında yalnızca ürün fiyatı karşılaştırılmamalıdır. Yanlış ölçüde seçilen bir kanal, kabloların sıkışmasına, kanal hareketinin zorlanmasına ve kablo ömrünün azalmasına neden olabilir.

Projenin ihtiyacından daha büyük bir kanal seçilmesi ise makine üzerinde gereksiz alan kaplayabilir. Bu nedenle kablo çapları, kablo sayısı, toplam ağırlık ve hareket şartları belirlenerek uygun ürün seçilmelidir.

Sıkça Sorulan Sorular

25’lik hareketli kablo kanalı ne demektir?

25’lik ifadesi, kanalın yaklaşık 25 mm kullanılabilir iç yüksekliğe sahip olduğunu belirtir. Ürün ölçüsündeki ikinci değer kanalın iç genişliğini gösterir.

25x25 ile 25x80 arasındaki fark nedir?

Her iki modelin iç yüksekliği yaklaşık 25 mm’dir. 25x80 model daha geniş olduğu için daha fazla kablo ve hortum taşıma alanı sunar.

R40 ne anlama gelir?

R40, kanalın nominal bükülme yarıçapının yaklaşık 40 mm olduğunu ifade eder. Kullanılacak kabloların minimum bükülme yarıçapı bu değerle uyumlu olmalıdır.

25’lik kablo kanalından spindle kablosu geçirilebilir mi?

Spindle kablosunun dış çapı, bükülme yarıçapı ve kanalın kullanılabilir iç alanı uygunsa geçirilebilir. Kalın güç kablolarında ölçüler dikkatle kontrol edilmelidir.

Pnömatik hortum ve elektrik kablosu aynı kanalda taşınabilir mi?

Kanalın iç alanı ve bükülme yarıçapı uygunsa birlikte taşınabilir. Hatların birbirine baskı yapmaması ve mümkün olduğunca ayrılması önerilir.

Kablo kanalı tamamen doldurulabilir mi?

Hayır. Kabloların hareket sırasında rahatça bükülebilmesi ve birbirine sürtünmemesi için kanal içerisinde yeterli çalışma boşluğu bırakılmalıdır.

CKS ve ekonomik seri bağlantı ayakları aynı mıdır?

Serilerin bağlantı yapıları ve montaj ölçüleri farklı olabilir. Kullanılan kanalın marka, seri ve ölçüsüne uygun bağlantı ayağı seçilmelidir.

Açık dizayn kablo kanalının avantajı nedir?

Açık veya açılabilir yapı, kabloların kanal içerisine yerleştirilmesini ve bakım sırasında değiştirilmesini kolaylaştırabilir.

Kanal uzunluğu nasıl belirlenir?

Makinenin hareket stroku, sabit ve hareketli bağlantı konumları, bükülme yarıçapı ve montaj payı birlikte değerlendirilerek kanal uzunluğu belirlenmelidir.

Meon Robotik Otomasyon 25’lik Kablo Kanalı Çözümleri

Meon Robotik Otomasyon 25’lik hareketli kablo kanalı kategorisinde; CNC makineleri, robotik sistemler, otomasyon uygulamaları ve özel makine projeleri için farklı ölçü ve serilere sahip kablo taşıma çözümlerini inceleyebilirsiniz.

CKS CK25 açık dizayn, ekonomik seri, BMK bağlantı ayaklı ve Mitex açık seri modelleri; iç genişlik, bükülme yarıçapı, bağlantı yapısı ve çalışma koşullarına göre karşılaştırabilirsiniz.

Projenize uygun hareketli kablo kanalını seçerek elektrik kablolarını, kontrol hatlarını ve pnömatik hortumları daha düzenli, güvenli ve kontrollü biçimde yönlendirebilirsiniz.
