Olispeed spindle motor modelleri; yüksek hızlı CNC işleme merkezleri, otomatik takım değiştirmeli router makineleri, ahşap işleme hatları, alüminyum işleme makineleri ve endüstriyel üretim sistemleri için geliştirilen profesyonel spindle çözümleridir. İtalyan mühendislik altyapısıyla üretilen Olispeed spindle motorlar; güçlü gövde yapısı, yüksek devir kapasitesi, hassas rulman sistemi ve otomatik takım değiştirme özellikleriyle ağır çalışma şartlarına uyum sağlar.

Meon Robotik Otomasyon Olispeed Spindle İtalyan kategorisinde; 9,2 kW, 12 kW ve 13 kW güç seçeneklerine sahip, 24.000 devir hız kapasitesi sunan ISO30 ve HSK 63F takım değiştirmeli spindle motor çeşitlerini inceleyebilirsiniz. Makinenizin işleme kapasitesine, takım tutucu standardına ve üretim yoğunluğuna uygun Olispeed spindle modelini seçerek CNC sisteminizin performansını geliştirebilirsiniz.

Olispeed spindle motor, CNC tezgâhlarında kesici takımın yüksek hız ve hassasiyetle döndürülmesini sağlayan endüstriyel bir ana mil motorudur. Spindle motor, CNC makinesinin kesme, frezeleme, delme, kanal açma, yüzey işleme ve gravür performansını doğrudan etkileyen en önemli bileşenlerden biridir.

Standart manuel takım bağlama sistemlerinden farklı olarak Olispeed otomatik takım değiştirmeli spindle motorlar, takımın pnömatik sistem yardımıyla hızlı biçimde bırakılmasını ve yeniden bağlanmasını sağlar. Böylece CNC makinesi, farklı kesici takımlarla gerçekleştirilen çok aşamalı üretim işlemlerini operatör müdahalesini azaltarak sürdürebilir.

Yüksek güçlü Olispeed spindle motorlar, özellikle seri üretim yapılan tesislerde işleme süresinin kısaltılmasına, takım değişimlerinin hızlandırılmasına ve makinenin daha verimli kullanılmasına yardımcı olur.

• Yüksek devir kapasitesi: 24.000 dev/dk seviyesine ulaşabilen modeller, hassas ve hızlı yüzey işleme uygulamalarında etkili performans sunar.
• Yüksek güç seçenekleri: 9,2 kW, 12 kW ve 13 kW alternatifleri sayesinde farklı üretim kapasitelerine uygun seçim yapılabilir.
• Otomatik takım değiştirme: CNC takım magaziniyle birlikte kullanılarak kesici takım değişimlerinin hızlı ve otomatik yapılmasına yardımcı olur.
• ISO30 ve HSK 63F seçenekleri: Farklı takım tutucu standartlarına ve makine tasarımlarına uyum sağlayan modeller bulunur.
• Endüstriyel gövde yapısı: Sürekli üretim hatlarında oluşabilecek mekanik ve termal yüklere karşı dayanıklı yapı sunar.
• Hassas rulman sistemi: Yüksek hızlarda kararlı dönüş, düşük titreşim ve hassas işleme elde edilmesine katkı sağlar.
• Pnömatik takım bırakma: Basınçlı hava sistemiyle takımın hızlı şekilde çözülmesini sağlar.
• Fanlı soğutma sistemi: Çalışma sırasında oluşan sıcaklığın kontrol edilmesine yardımcı olur.
• Otomasyon sistemlerine uyum: CNC kontrol sistemi, inverter, sensör ve takım değiştirme ekipmanlarıyla entegre edilebilir.

ISO30 spindle motor modelleri, endüstriyel CNC router ve işleme merkezi uygulamalarında yaygın olarak kullanılan takım tutucu sistemlerinden biridir. ISO30 konik takım tutucular; güçlü bağlantı yapısı, kolay bulunabilir takım tutucu çeşitleri ve otomatik takım değiştirme sistemlerine uygunluğu sayesinde birçok CNC projesinde tercih edilir.

Olispeed ISO30 takım değiştirmeli spindle motorlar; ahşap, MDF, suntalam, kompozit, plastik ve uygun kesici takım kullanıldığında alüminyum gibi malzemelerin işlenmesinde kullanılabilir. Kesilecek malzeme, ilerleme hızı, talaş derinliği ve takım çapı gibi kriterlere göre uygun güçte spindle motor seçilmelidir.

Kategoride bulunan 9,2 kW, 12 kW ve 13 kW ISO30 Olispeed spindle seçenekleri, orta ve yüksek kapasiteli CNC makineleri için farklı güç alternatifleri sunar.

HSK 63F spindle motor modelleri, yüksek hızlı işleme uygulamalarında hassas takım bağlantısı ve kararlı çalışma amacıyla tercih edilen profesyonel çözümlerdir. HSK takım tutucu sistemi, takım ile spindle arasındaki bağlantının yüksek devirlerde güvenli ve hassas kalmasına yardımcı olur.

Olispeed HSK 63F otomatik takım değiştirmeli spindle motorlar; yüksek hassasiyet, düşük salgı ihtiyacı, seri üretim ve yoğun takım değiştirme gerektiren endüstriyel uygulamalar için değerlendirilebilir. Özellikle işleme kalitesinin, yüzey düzgünlüğünün ve tekrarlanabilirliğin önemli olduğu üretim sistemlerinde doğru takım tutucu standardının seçilmesi büyük önem taşır.

Kategoride yer alan 9,2 kW, 12 kW ve 13 kW HSK 63F seçenekleri, yüksek performanslı CNC işleme sistemlerinde kullanılabilecek güçlü alternatiflerdir.

ISO30 ve HSK 63F, spindle motorlarda kullanılan iki farklı takım tutucu bağlantı standardıdır. Her iki sistem de otomatik takım değiştirme uygulamalarında kullanılabilir; ancak bağlantı geometrileri ve kullanım amaçları farklıdır.

ISO30 takım tutucu, konik gövdesi ve çektirme civatası üzerinden yapılan takım kavrama sistemiyle birçok CNC router ve işleme merkezinde yaygın şekilde kullanılır. Takım tutucu ve aksesuar seçeneklerinin geniş olması önemli avantajlarından biridir.

HSK 63F takım tutucu ise yüksek devirli ve hassas işleme sistemlerinde tercih edilen içi boş konik bağlantı yapısına sahiptir. Yüksek hızlarda bağlantı rijitliği ve tekrarlanabilir takım konumlandırma ihtiyacı bulunan uygulamalarda öne çıkar.

Seçim yapılırken mevcut takım magazini, takım tutucular, spindle bağlantı yapısı, işlenecek malzeme ve hedeflenen hassasiyet dikkate alınmalıdır. Mevcut makinenin ISO30 altyapısı varsa ISO30, HSK 63F takım tutucular kullanılıyorsa HSK 63F uyumlu spindle tercih edilmelidir.

Doğru spindle gücü yalnızca motorun kilovat değerine bakılarak seçilmemelidir. Makinenin mekanik rijitliği, işlenecek malzeme, kesici takım çapı, talaş kaldırma miktarı, ilerleme hızı ve günlük çalışma süresi birlikte değerlendirilmelidir.

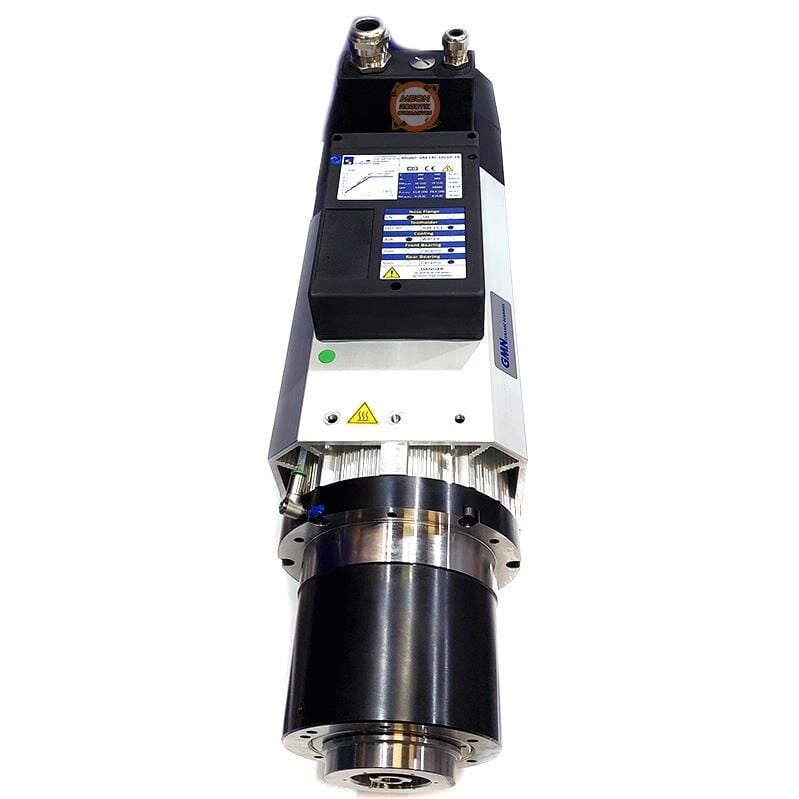

9,2 kW Olispeed Spindle Motor

Orta ve yüksek kapasiteli CNC router makinelerinde, mobilya üretim hatlarında ve otomatik takım değiştirme gerektiren profesyonel uygulamalarda kullanılabilir. Yüksek devir ve güçlü kesim kapasitesini dengeli biçimde sunan bir seçenektir.

12 kW Olispeed Spindle Motor

Daha yüksek talaş kaldırma kapasitesi, daha büyük kesici takımlar veya yoğun çalışma şartları bulunan makinelerde tercih edilebilir. Seri üretim yapan CNC hatlarında güçlü bir spindle çözümü sunar.

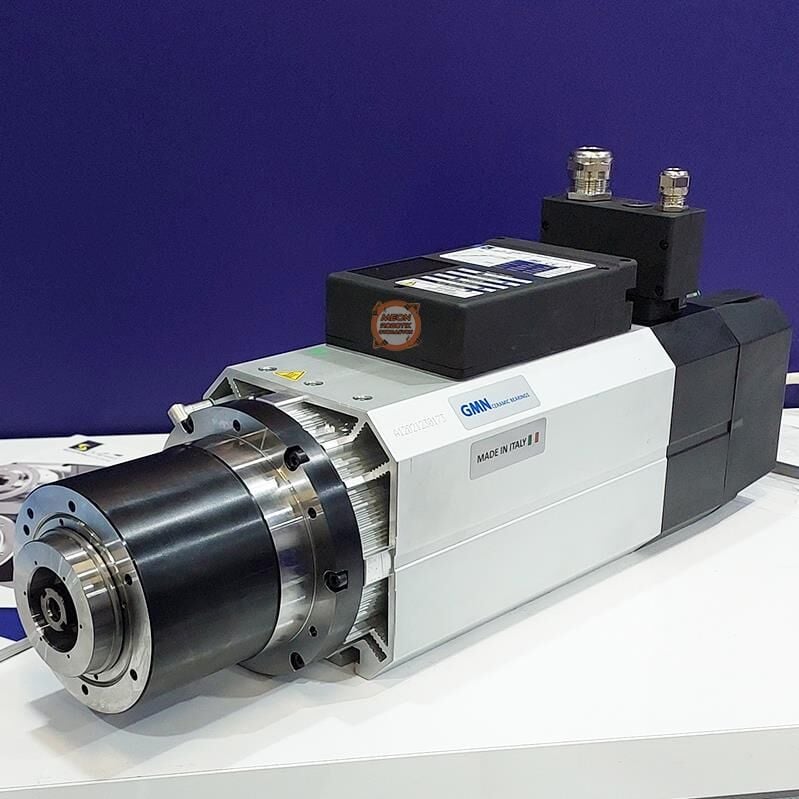

13 kW Olispeed Spindle Motor

Yüksek üretim kapasitesi, güçlü kesim performansı ve uzun çalışma süreleri hedeflenen endüstriyel CNC makinelerinde değerlendirilebilir. Makine gövdesi, sürücü sistemi ve elektrik altyapısı bu güç seviyesine uygun olmalıdır.

Gereğinden düşük güçlü spindle seçimi işleme hızının azalmasına ve motorun sürekli yüksek yükte çalışmasına neden olabilir. Gereğinden yüksek güçlü bir model ise inverter, elektrik panosu, mekanik taşıma sistemi ve enerji altyapısı açısından ilave gereksinimler oluşturabilir.

24.000 devir spindle motorlar, kesici takımın yüksek çevresel hızda çalışmasını sağlayarak özellikle küçük ve orta çaplı kesicilerle yapılan işlemlerde temiz yüzey elde edilmesine yardımcı olur. Doğru kesme parametreleriyle kullanıldığında üretim hızını artırabilir ve son işlem ihtiyacını azaltabilir.

Bununla birlikte yüksek devir tek başına kaliteli işleme için yeterli değildir. Kesici takımın balansı, takım tutucunun kalitesi, spindle salgısı, malzemeye uygun ilerleme değeri ve makine gövdesinin rijitliği de sonuç üzerinde belirleyicidir.

Yüksek devirli uygulamalarda yalnızca uygun devir sınıfına sahip, balanslı ve sağlam takım tutucular kullanılmalıdır. Hasarlı, dengesiz veya uygun olmayan kesici takımlar yüksek devirde kullanılmamalıdır.

Otomatik takım değiştirmeli spindle motorlarda kesici takım, spindle içerisinde bulunan yaylı kavrama mekanizmasıyla tutulur. Takım değiştirme komutu verildiğinde pnömatik sistem devreye girer ve takım tutucu serbest bırakılır. CNC makinesi mevcut takımı magazindeki yerine bırakır ve sıradaki takım tutucuyu spindle üzerine alır.

Bu işlemin güvenli ve kararlı çalışabilmesi için spindle motorun yanı sıra takım magazini, takım tutucu çatalı, pull stud veya çektirme civatası, pnömatik valfler, hava şartlandırma ekipmanları, sensörler ve CNC kontrol sistemi birbiriyle uyumlu olmalıdır.

Pnömatik hattın basıncı ve hava kalitesi üretici değerlerine uygun tutulmalıdır. Kirli, nemli veya yetersiz basınçlı hava; takım bırakma mekanizmasının düzensiz çalışmasına ve sistem bileşenlerinin zarar görmesine neden olabilir.

• CNC ahşap işleme merkezlerinde
• Otomatik takım değiştirmeli CNC router makinelerinde
• Mobilya ve panel üretim hatlarında
• MDF, suntalam ve masif ahşap işleme uygulamalarında
• Kapı, mutfak ve dekorasyon üretim makinelerinde
• Kompozit malzeme işleme sistemlerinde
• Plastik, pleksi ve teknik levha işleme makinelerinde
• Uygun makine ve kesme parametreleriyle alüminyum işlemede
• Kalıp, model ve prototip üretim sistemlerinde
• Çok takımlı seri üretim CNC uygulamalarında
• Endüstriyel frezeleme ve delme sistemlerinde
• Özel makine ve otomasyon projelerinde

Olispeed spindle motorun doğru çalışabilmesi için motor gücüne, nominal gerilimine, akımına ve maksimum frekans değerine uygun bir hız kontrol cihazı veya inverter kullanılmalıdır. İnverter yalnızca kW değerine göre değil, spindle motorun etiket bilgileri ve üretici teknik dokümanları dikkate alınarak seçilmelidir.

İnverterin çıkış akımı motorun ihtiyacını karşılamalı, yüksek frekanslı spindle motor kullanımını desteklemeli ve uygun hızlanma-yavaşlama parametreleri ayarlanabilmelidir. Yanlış motor parametresi, yetersiz inverter veya hatalı bağlantı; spindle motorun aşırı ısınmasına, düşük tork üretmesine ya da zarar görmesine neden olabilir.

Frenleme süresi kısa tutulacaksa sistemin gereksinimine göre frenleme direnci veya uygun rejeneratif çözüm değerlendirilmelidir. Elektrik panosu, koruma elemanları, kablo kesitleri ve topraklama bağlantıları yetkili kişiler tarafından hazırlanmalıdır.

• Spindle bağlantı yüzeyi düzgün, temiz ve makine eksenlerine dik olmalıdır.
• Spindle gövdesine aşırı sıkma kuvveti uygulanmamalıdır.
• Motor gücüne uygun inverter ve koruma ekipmanları kullanılmalıdır.
• Elektrik bağlantıları motor etiketine ve üretici şemasına göre yapılmalıdır.
• Topraklama bağlantısı kesinlikle ihmal edilmemelidir.
• Pnömatik takım bırakma hattına temiz ve kuru hava verilmelidir.
• Takım magazini ile spindle takım alma konumu hassas şekilde ayarlanmalıdır.
• Takım tutucu ve çektirme elemanlarının uyumluluğu kontrol edilmelidir.
• İlk çalıştırmada dönüş yönü düşük hızda doğrulanmalıdır.
• Spindle motor bir anda maksimum devire çıkarılmamalıdır.
• Kesici takım ve takım tutucu yüksek devir kullanımına uygun olmalıdır.
• Spindle kablosu güç ve sinyal kablolarından uygun şekilde ayrılmalıdır.

Spindle motorun uzun süre kararlı çalışması için düzenli kontrol ve bakım yapılmalıdır. Rulman sesi, gövde sıcaklığı, titreşim seviyesi, takım tutucu temizliği ve pnömatik mekanizmanın çalışması belirli aralıklarla kontrol edilmelidir.

Takım tutucu konik yüzeylerinde talaş, reçine, yağ veya kir birikmesi takımın hatalı oturmasına ve salgı oluşmasına neden olabilir. Spindle koniği ve takım tutucular uygun ürünlerle temizlenmeli, yüzeylere zarar verebilecek sert malzemeler kullanılmamalıdır.

Olağan dışı ses, titreşim, yüksek sıcaklık veya takım tutma problemi fark edildiğinde spindle motor çalıştırılmaya devam edilmemelidir. Arızanın büyümesini önlemek için sistem durdurulmalı ve teknik kontrol yapılmalıdır.

• Spindle motorun nominal ve maksimum güç değeri
• Maksimum dönüş hızı
• Nominal gerilim ve akım bilgileri
• Çalışma frekansı ve kutup sayısı
• ISO30 veya HSK 63F takım tutucu standardı
• Takım değiştirme mekanizmasının hava basıncı ihtiyacı
• Spindle gövde ölçüleri ve montaj şekli
• Soğutma sisteminin yapısı
• Rulman tipi ve izin verilen yük değerleri
• Takım magazini ve takım tutucu uyumluluğu
• İnverter ve elektrik panosu uyumluluğu
• Opsiyonel enkoder, titreşim veya sıcaklık sensörü ihtiyacı
• CNC kontrol sisteminin takım değiştirme çıkışları
• Makinenin mekanik rijitliği ve taşıma kapasitesi

Olispeed spindle motor hangi ülkenin ürünüdür?

Olispeed, İtalyan spindle motor çözümleri sunan bir markadır. Endüstriyel CNC makinelerinde kullanılmak üzere farklı güç ve takım tutucu seçeneklerine sahip modeller üretir.

Olispeed spindle motorlar otomatik takım değiştirmeli midir?

Bu kategoride bulunan modeller otomatik takım değiştirme özelliğine sahiptir. Model seçerken ISO30 veya HSK 63F takım tutucu standardı kontrol edilmelidir.

Olispeed spindle motor kaç devir çalışır?

Kategoride yer alan Olispeed spindle motor modelleri 24.000 dev/dk maksimum hız seçeneği sunmaktadır. Kullanılacak devir değeri malzemeye, kesici takıma ve işleme parametrelerine göre ayarlanmalıdır.

ISO30 mu, HSK 63F mi tercih edilmelidir?

Seçim mevcut takım tutuculara, takım magazinine, makine tasarımına ve hedeflenen hassasiyete göre yapılmalıdır. Var olan CNC sisteminiz hangi standarda göre tasarlandıysa uyumlu spindle modeli tercih edilmelidir.

Olispeed spindle motor için inverter gerekir mi?

Evet. Spindle motorun güç, gerilim, akım ve frekans değerlerine uygun bir inverter kullanılması gerekir. İnverter parametreleri motor teknik bilgilerine göre ayarlanmalıdır.

Olispeed spindle motor alüminyum işler mi?

Uygun CNC gövdesi, doğru kesici takım, yeterli mekanik rijitlik, doğru devir-ilerleme değerleri ve uygun soğutma şartları sağlandığında alüminyum işleme uygulamalarında kullanılabilir.

Takım değiştirme sistemi için kompresör gerekir mi?

Pnömatik takım bırakma mekanizmasının çalışması için uygun basınç ve debide temiz, kuru hava sağlayan bir kompresör sistemi gerekir. Kullanılacak basınç değeri ürünün teknik dokümanına göre belirlenmelidir.

Olispeed spindle motor doğrudan şebekeye bağlanabilir mi?

Hayır. Spindle motorlar doğrudan şebeke gerilimine bağlanmamalıdır. Motor değerlerine uygun inverter, koruma elemanları ve doğru hazırlanmış elektrik panosu üzerinden çalıştırılmalıdır.

Meon Robotik Otomasyon’da CNC makineleri ve endüstriyel otomasyon projeleri için farklı güç ve takım tutucu seçeneklerine sahip Olispeed İtalyan spindle motor modellerini inceleyebilirsiniz. Kategorimizde 9,2 kW, 12 kW ve 13 kW güç seçeneklerine sahip ISO30 ve HSK 63F otomatik takım değiştirmeli spindle motor çeşitleri bulunmaktadır.

Spindle motor seçimi yaparken yalnızca güç ve devir değerini değil; takım tutucu standardını, inverter uyumluluğunu, gövde ölçülerini, pnömatik bağlantıları ve CNC makinesinin mekanik kapasitesini de kontrol ediniz. Projenize uygun Olispeed spindle motor modelini belirleyerek profesyonel CNC üretim sisteminiz için güçlü ve hassas bir spindle çözümü oluşturabilirsiniz.
