Rulman Modelleri ve Endüstriyel Hareket Çözümleri

Rulmanlar; dönen mil, makara, kasnak, tekerlek ve mekanik parçalar arasındaki sürtünmeyi azaltarak sistemlerin daha verimli, sessiz ve kararlı çalışmasını sağlayan temel makine elemanlarıdır. CNC makinelerinden robotik sistemlere, elektrik motorlarından 3D yazıcılara kadar çok geniş bir kullanım alanına sahip olan rulman modelleri, hareketli parçaların doğru şekilde yataklanmasına ve yüklerin güvenli biçimde taşınmasına yardımcı olur.

Doğru seçilmiş bir bilyalı rulman, yalnızca hareket kalitesini artırmakla kalmaz; motor, mil ve bağlantı elemanlarında meydana gelebilecek aşınmayı da azaltır. Böylece bakım ihtiyacı düşer, enerji kayıpları sınırlandırılır ve makinenin kullanım ömrü uzar. Meon Robotik Otomasyon rulman kategorisinde; kompakt mekanizmalar, yüksek devirli uygulamalar, eksenel yük taşıyan sistemler ve hassas mekanik projeler için farklı ölçülerde rulman seçenekleri sunulmaktadır.

Kategoride yer alan ürünler arasında 608 ZZ ve 623 ZZ gibi minyatür rulman çeşitleri, F624 ZZ gibi flanşlı rulman modelleri ve 51100 serisi eksenel bilyalı rulman seçenekleri bulunmaktadır. Ürün seçiminde rulmanın iç çapı, dış çapı, genişliği, kapak tipi, yük yönü ve çalışma devri birlikte değerlendirilmelidir.

Rulman Çeşitleri ve Kullanım Özellikleri

ZZ Kapaklı Minyatür Rulmanlar

ZZ rulman modellerinin iki tarafında metal koruma kapağı bulunur. Bu kapaklar, rulmanın içerisinde bulunan bilyaları ve yağlayıcıyı toz, talaş ve küçük yabancı parçacıklara karşı korumaya yardımcı olur. Metal kapaklar bilyalara doğrudan temas etmediği için düşük sürtünme ve yüksek devir avantajı sağlayabilir.

623 ZZ 3x10x4 mm ve 608 ZZ 8x22x7 mm gibi kompakt ölçülü rulmanlar; küçük motorlar, makara sistemleri, kaykay tekerlekleri, 3D yazıcı mekanizmaları, robotik projeler ve çeşitli hobi uygulamalarında kullanılabilir. Bu ürünlerde ölçüler genellikle iç çap x dış çap x genişlik şeklinde belirtilir. Örneğin 8x22x7 mm ölçüsü, rulmanın 8 mm iç çapa, 22 mm dış çapa ve 7 mm genişliğe sahip olduğunu ifade eder.

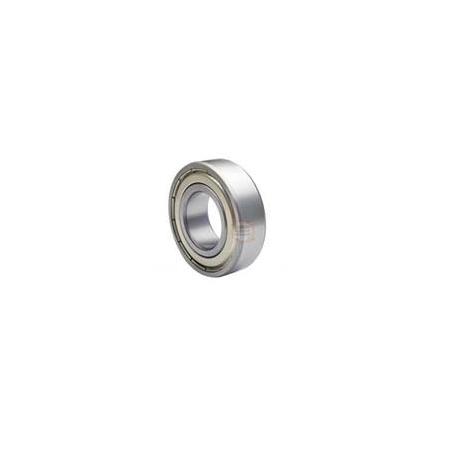

608 ZZ Rulman Modelleri

608 ZZ rulman, piyasada en yaygın kullanılan rulman ölçülerinden biridir. 8 mm iç çapı sayesinde çok sayıda mil ve bağlantı elemanıyla uyum sağlayabilir. Kompakt yapısına rağmen uygun şartlarda yüksek devirli çalışmalara uyum sağlayabilmesi, bu rulmanı hem profesyonel makinelerde hem de bireysel projelerde tercih edilen bir seçenek hâline getirir.

608 serisi rulmanlar; konveyör makaraları, küçük elektrik motorları, kaykay ve paten tekerlekleri, CNC yardımcı mekanizmaları, özel üretim döner tablalar ve hobi makinelerinde kullanılabilir. Montaj sırasında mil çapının ve rulman yuvasının ölçü toleranslarına uygun olması önemlidir.

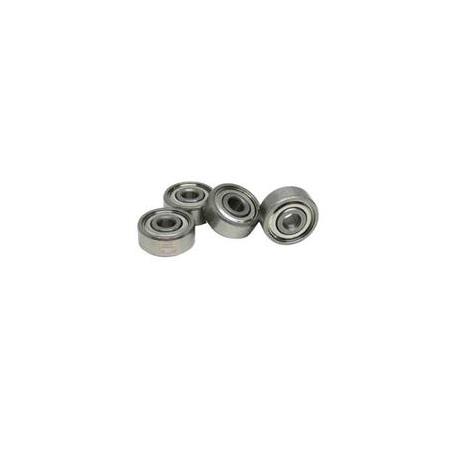

623 ZZ Minyatür Rulmanlar

623 ZZ modeli, 3 mm iç çap, 10 mm dış çap ve 4 mm genişlik ölçüsüyle dar montaj alanları için geliştirilen bir küçük rulman çeşididir. Düşük sürtünmeli hareket gerektiren minyatür mekanizmalarda, elektronik cihazlarda, küçük robotlarda, yazıcı sistemlerinde ve hassas hobi projelerinde kullanılabilir.

Küçük boyutlu rulmanlarda mil hizalaması özellikle önemlidir. Rulmanın eğik veya zorlanarak monte edilmesi bilya yollarında düzensiz yük dağılımına, gürültüye ve erken aşınmaya neden olabilir. Bu nedenle rulman, uygun çapta bir mile ve düzgün işlenmiş bir yatağa takılmalıdır.

Flanşlı Rulman Modelleri

Flanşlı rulman, dış bileziğinin bir kenarında bulunan çıkıntılı flanş sayesinde yuva içerisinde eksenel olarak konumlandırılabilen bir rulman türüdür. Flanş yapısı, rulmanın montaj yüzeyinde kaymasını veya yatağın içine fazla ilerlemesini önlemeye yardımcı olur.

F624 ZZ gibi flanşlı modeller; küçük makaralar, kılavuz mekanizmaları, model araçlar, robotik sistemler, hassas hareket düzenekleri ve kompakt makine tasarımlarında kullanılabilir. Flanşlı yapı, özellikle segman veya ek sabitleme parçası kullanmanın zor olduğu dar alanlarda montaj kolaylığı sağlar.

Eksenel Bilyalı ve Baskı Rulmanları

Eksenel rulman veya diğer adıyla baskı rulmanı, mil doğrultusunda oluşan eksenel kuvvetleri taşımak için kullanılır. Standart radyal rulmanlar daha çok mile dik yöndeki kuvvetleri taşırken, 51100 serisi gibi eksenel rulmanlar baskı yönündeki yüklerin karşılanmasına yardımcı olur.

51100 eksenel bilyalı rulman; iki pul ve bu pullar arasında çalışan bilyalı kafes yapısından oluşur. Vidalı mekanizmalar, döner tablalar, mengeneler, dikey miller, hareket vidaları ve eksenel baskının oluştuğu özel makine uygulamalarında kullanılabilir. Bu rulmanların yüksek radyal yük taşımak için tasarlanmadığı unutulmamalıdır.

Rulman Seçerken Nelere Dikkat Edilmelidir?

Uygun bir endüstriyel rulman seçebilmek için yalnızca rulmanın dış görünüşüne veya seri numarasına bakmak yeterli değildir. Sistemin mekanik yapısı, yük yönü, çalışma devri ve ortam şartları birlikte analiz edilmelidir.

İç Çap, Dış Çap ve Genişlik

Rulmanın iç çapı kullanılacak mil ile, dış çapı ise rulman yuvasıyla uyumlu olmalıdır. Genişlik ölçüsü de montaj alanına uygun seçilmelidir. Rulman kodları benzer görünse bile mil ve yuva ölçüleri farklı olabilir. Bu nedenle sipariş öncesinde mevcut rulmanın üzerindeki kodun ve fiziksel ölçülerin kontrol edilmesi önerilir.

Radyal ve Eksenel Yük Yönü

Mil üzerine dik yönde etki eden kuvvetler radyal yük, mil doğrultusunda oluşan baskı ise eksenel yük olarak adlandırılır. Standart derin oluklu rulmanlar ağırlıklı olarak radyal yükler için kullanılırken, eksenel bilyalı rulman modelleri baskı kuvvetleri için seçilmelidir. Birden fazla yönden yük oluşan sistemlerde mekanik tasarımın bütün olarak değerlendirilmesi gerekir.

Çalışma Devri ve Sürtünme

Yüksek devirli uygulamalarda rulmanın izin verilen dönüş hızı, yağlama yapısı ve kapak tipi önem kazanır. Metal kapaklı ZZ rulman fiyatları ve ölçüleri karşılaştırılırken yalnızca maliyete değil, çalışma devrine ve kullanılacağı ortama da dikkat edilmelidir. Aşırı sıkı montaj, hatalı hizalama ve gereğinden fazla yük, rulmanın ısınmasına neden olabilir.

Kapak ve Koruma Tipi

Tozlu, talaşlı veya kirli ortamlarda kapaklı rulmanlar açık rulmanlara göre avantaj sağlayabilir. ZZ kodlu rulmanlarda metal koruma kapağı bulunur. Ancak metal kapaklı ürünlerin tamamen su geçirmez olmadığı göz önünde bulundurulmalıdır. Yoğun sıvı, kimyasal veya nem bulunan uygulamalarda ortam koşullarına özel rulman tercih edilmelidir.

Montaj Toleransı ve Mil Hizalaması

Rulmanın mile çekiçle vurularak geçirilmesi, iç ve dış bileziklere yanlış yönde kuvvet uygulanması veya yatağa çapraz yerleştirilmesi rulmana zarar verebilir. Montaj kuvveti, sıkı geçme yapılan bilezik üzerinden uygulanmalıdır. Mil ve yatak yüzeylerinin temiz, pürüzsüz ve ölçü toleranslarına uygun olması rulman ömrünü doğrudan etkiler.

Rulmanların Kullanım Alanları

• CNC router, torna, freze ve özel imalat makineleri
• Robotik kol, mobil robot ve otomasyon projeleri
• 3D yazıcılar, filament mekanizmaları ve makaralı sistemler
• Küçük elektrik motorları ve redüktörlü hareket düzenekleri
• Konveyör bantları, taşıma makaraları ve döner tablalar
• Kaykay, paten, tekerlek ve hobi araçları
• Vidalı mekanizmalar, mengeneler ve eksenel baskı sistemleri
• Yazıcılar, tarayıcılar ve hassas elektronik cihazlar
• Model uçak, model araç ve uzaktan kumandalı sistemler
• Endüstriyel makine bakım ve yedek parça uygulamaları

Rulman Kullanmanın Avantajları

• Hareketli parçalar arasındaki sürtünmeyi azaltır.
• Milin daha dengeli ve hassas dönmesini sağlar.
• Motor ve mekanik bağlantılar üzerindeki aşınmayı sınırlandırır.
• Yüksek devirli sistemlerde daha kararlı çalışma sunar.
• Enerji kayıplarının ve çalışma gürültüsünün azaltılmasına yardımcı olur.
• Kompakt mekanizmalarda yüksek hareket verimliliği sağlar.
• Bakım ve parça değişim süreçlerini kolaylaştırır.
• Doğru montaj ve yağlama ile uzun kullanım ömrü sunabilir.

Sıkça Sorulan Sorular

Rulman ölçüsü nasıl okunur?

Rulman ölçüleri genellikle iç çap x dış çap x genişlik şeklinde belirtilir. Örneğin 608 ZZ 8x22x7 mm rulmanın iç çapı 8 mm, dış çapı 22 mm ve genişliği 7 mm’dir.

ZZ ifadesi ne anlama gelir?

ZZ ifadesi, rulmanın her iki tarafında metal koruma kapağı bulunduğunu belirtir. Bu kapaklar toz ve yabancı parçacıkların rulman içine girmesini azaltmaya yardımcı olur.

608 ZZ rulman nerelerde kullanılır?

608 ZZ rulman; kaykay ve paten tekerleklerinde, küçük motorlarda, makaralarda, konveyör sistemlerinde, CNC yardımcı mekanizmalarında ve çeşitli hobi projelerinde kullanılabilir.

Eksenel rulman ile standart rulman arasındaki fark nedir?

Standart radyal rulmanlar ağırlıklı olarak mile dik yöndeki yükleri taşır. Eksenel rulmanlar ise mil doğrultusunda oluşan baskı kuvvetlerini karşılamak için tasarlanır.

Flanşlı rulmanın avantajı nedir?

Flanşlı rulmanın dış bileziğindeki çıkıntı, rulmanın yuva üzerinde konumlandırılmasını kolaylaştırır ve eksenel yönde kaymasını sınırlandırmaya yardımcı olur.

Rulman neden ses yapar veya ısınır?

Hatalı mil hizalaması, aşırı yük, sıkı montaj, kirlenme, yağlayıcı kaybı veya yanlış rulman seçimi ses ve ısınmaya neden olabilir. Gürültülü çalışan rulman kontrol edilmeli ve gerekli görülürse değiştirilmelidir.

Rulman tekrar yağlanmalı mıdır?

Kapalı ve küçük rulmanların büyük bölümü üretim sırasında yağlanır. Rulmanın sökülerek rastgele yağlanması koruma kapaklarına zarar verebilir. Yağlama işlemi ürün tipi ve üretici önerisine göre yapılmalıdır.

Meon Robotik Otomasyon Rulman Çözümleri

Meon Robotik Otomasyon; CNC, robotik, otomasyon ve makine uygulamalarında kullanılabilecek farklı ölçü ve yapılardaki rulman çeşitleri ile mekanik projeleriniz için güvenilir çözümler sunar. Minyatür ZZ rulmanlardan flanşlı modellere, eksenel baskı rulmanlarından yaygın kullanılan 608 serisine kadar farklı ihtiyaçlara yönelik ürünleri kategori üzerinden inceleyebilirsiniz.

Projeniz için rulman seçerken mil ölçüsünü, rulman yuvasını, yük yönünü, dönüş hızını ve çalışma ortamını kontrol ederek daha verimli bir sistem oluşturabilirsiniz. Meon Robotik Otomasyon üzerinden rulmanlarla birlikte mil, kaplin, vidalı mil, lineer kızak, triger kasnak ve diğer mekanik bağlantı bileşenlerini de temin ederek projenizin hareket sistemini tek noktadan tamamlayabilirsiniz.
