Klemens ve Kablo Bağlantı Terminalleri

Elektrik ve elektronik sistemlerinde kabloların güvenli, düzenli ve gerektiğinde sökülebilir biçimde birleştirilmesini sağlayan bağlantı elemanlarına klemens adı verilir. Kablo uçlarını doğrudan birbirine burmak yerine uygun bir terminal içerisinde sabitlemek; bağlantının mekanik dayanıklılığını artırır, bakım işlemlerini kolaylaştırır ve elektrik panosunda daha düzenli bir kablolama yapılmasına yardımcı olur.

Günümüzde klasik vidalı modellerin yanı sıra montaj süresini önemli ölçüde azaltan hızlı bağlantı klemensi, mandallı, basmalı ve yaylı terminal çeşitleri yaygın olarak kullanılmaktadır. Bu ürünlerde kablo, modelin yapısına göre bir mandalın kaldırılması, yayın bastırılması veya iletkenin bağlantı yuvasına itilmesiyle sabitlenir. Böylece tornavida kullanmadan hızlı ve pratik bir bağlantı oluşturulabilir.

Meon Robotik Otomasyon klemens kategorisinde; PCT serisi terminaller, iki ve üç kutuplu basmalı modeller, çoklu giriş-çıkış sağlayan dağıtım terminalleri, profesyonel setler ve adaptör bağlantılarında kullanılan klemensli DC güç jakları gibi farklı ihtiyaçlara yönelik ürün seçenekleri bulunmaktadır.

Klemens Çeşitleri ve Ürün Grupları

Mandallı PCT Serisi Klemensler

PCT-212, PCT-213 ve PCT-214 gibi ürünler; sırasıyla iki, üç ve dört bağlantı noktasına sahip PCT klemens modelleridir. Bu ürünlerde bulunan açılır-kapanır mandal mekanizması, kablonun terminal içerisine kolayca yerleştirilmesini ve bağlantının ihtiyaç halinde zarar vermeden sökülmesini sağlar.

Mandallı klemens çeşitleri, özellikle farklı kesitlerdeki kabloların bir araya getirilmesi gereken tesisatlarda pratik kullanım sunar. Bakır iletken uygun uzunlukta soyulduktan sonra mandal kaldırılır, kablo yuvasına yerleştirilir ve mandal kapatılarak bağlantı tamamlanır. Vida sıkma işlemi gerektirmeyen yapıları nedeniyle pano montajı, aydınlatma tesisatı ve proje kablolamalarında tercih edilir.

Giriş-Çıkışlı Kablo Birleştirici Modeller

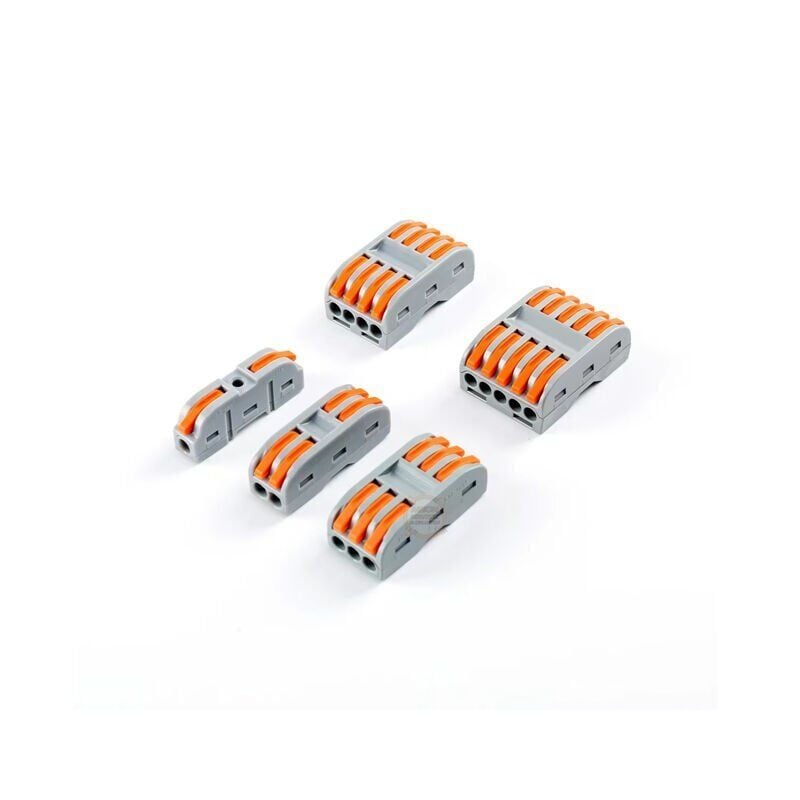

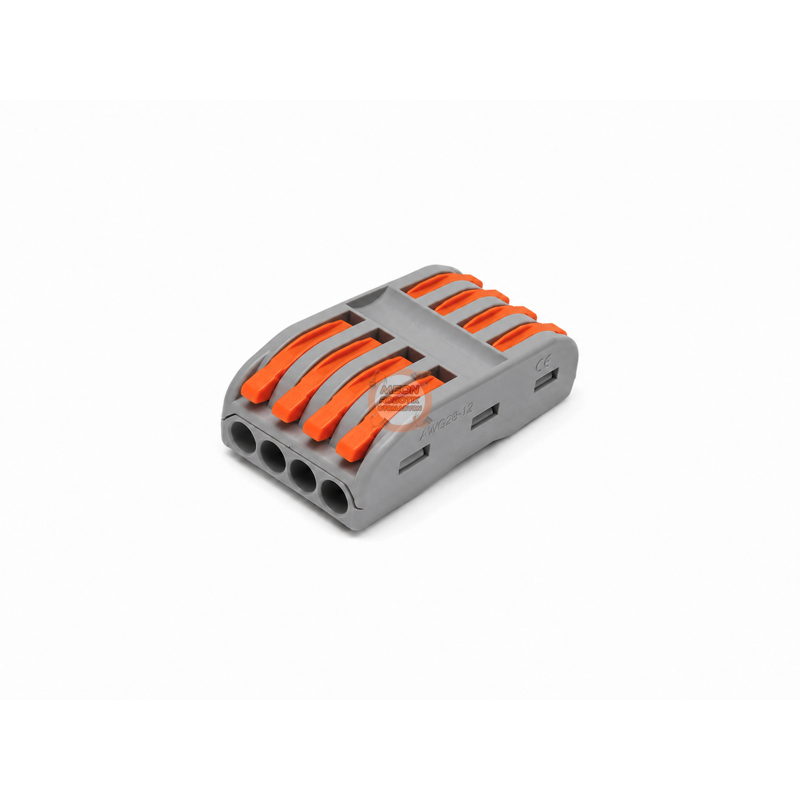

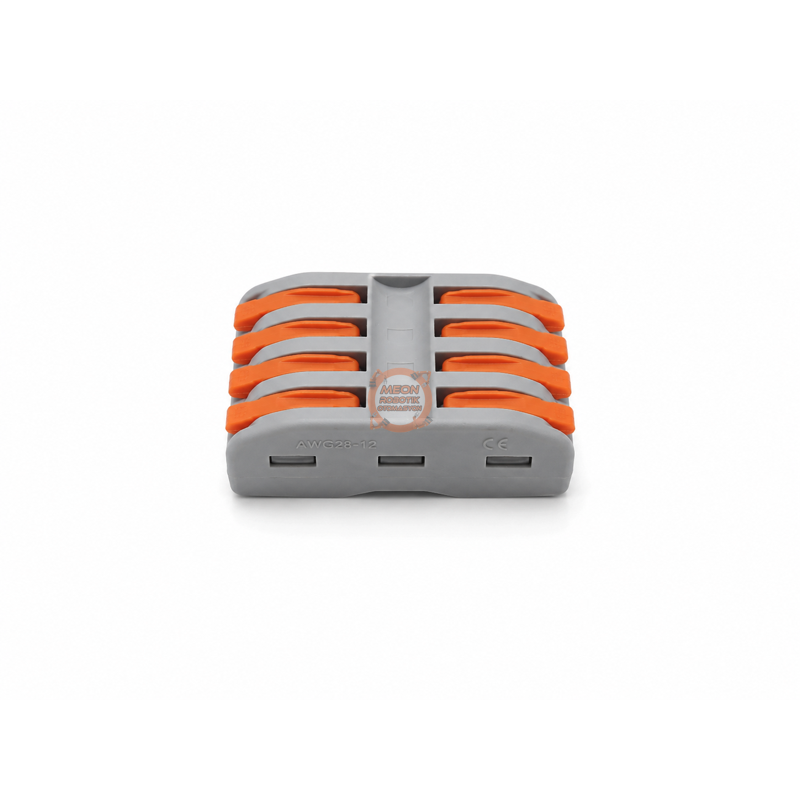

PCT-221, PCT-222 ve PCT-223 gibi giriş-çıkışlı modeller, iki kabloyu yalnızca aynı noktada toplamak yerine karşılıklı olarak birleştirmek için tasarlanmıştır. Bu yapı, özellikle hat uzatma, arızalı bir kablo bölümünü yenileme veya pano içindeki iki ayrı kablo grubunu düzenli şekilde bir araya getirme işlemlerinde kullanışlıdır.

Kablo birleştirici modeller arasında bir giriş-bir çıkış, iki giriş-iki çıkış ve üç giriş-üç çıkış gibi farklı bağlantı düzenleri bulunur. Kullanılacak model belirlenirken yalnızca toplam yuva sayısı değil, terminallerin elektriksel olarak hangi yönde bağlantılı olduğu da kontrol edilmelidir.

Basmalı ve Yaylı Klemensler

İki ve üç bağlantı noktalı basmalı modeller, kompakt yapıları sayesinde dar buatlar ve sınırlı montaj alanları için uygun çözümler sunar. Yaylı klemens içerisinde bulunan baskı mekanizması, kabloyu iletken yüzeye doğru sabit biçimde bastırır. Vida gevşemesi gibi düzenli sıkma kontrolü gerektiren bir mekanizma bulunmadığından hızlı montaj yapılmasına yardımcı olur.

Kategoride yer alan 20A 400V değerli iki ve üç kutuplu basmalı klemens seçenekleri; aydınlatma bağlantıları, elektrikli cihaz kablolamaları, prototip sistemleri ve uygun elektriksel sınırlar içerisindeki bağlantı uygulamalarında değerlendirilebilir. Ürünün akım ve gerilim sınırları, kullanılacağı sistemin çalışma değerlerinden yüksek olmalıdır.

Çoklu Giriş ve Çoklu Çıkış Terminalleri

Bir enerji veya sinyal hattının birden fazla noktaya dağıtılması gereken uygulamalarda çoklu bağlantı klemensi kullanılır. İki giriş-altı çıkış veya üç giriş-altı çıkış gibi aç-kapa kilitli modeller, tek bir terminal gövdesi üzerinde çok sayıda kablo bağlantısının düzenli biçimde gerçekleştirilmesini sağlar.

Bu ürünler dağıtım kutuları, LED aydınlatma sistemleri, kontrol panoları, makine içi kablolama ve ortak besleme hatlarında kablo karmaşasını azaltabilir. Çoklu modeller seçilirken giriş ve çıkışların kendi aralarındaki elektriksel bağlantı düzeni mutlaka ürün bilgileri üzerinden incelenmelidir.

Profesyonel Klemens Setleri

Farklı kutup sayılarına sahip terminallere düzenli olarak ihtiyaç duyan elektrik ustaları, bakım ekipleri ve proje geliştiricileri için klemens seti seçenekleri avantaj sağlar. Kategoride bulunan 80 parçalı ve dört farklı terminal çeşidinden oluşan profesyonel set, farklı kablo birleştirme işlemlerinde ihtiyaç duyulan modellerin tek paket içerisinde hazır tutulmasına yardımcı olur.

Set ürünleri; saha servislerinde, atölyelerde, elektrik panosu montajında ve sürekli değişen elektronik projelerde uygun terminale hızlıca ulaşılmasını kolaylaştırır.

5.5 × 2.1 mm Klemensli DC Güç Jakları

Adaptör ve düşük gerilimli DC güç kaynaklarının kabloya dönüştürülmesi gereken uygulamalarda klemensli DC jak modelleri kullanılır. Kategoride erkek ve dişi 5.5 × 2.1 mm güç konnektörü seçenekleri bulunmaktadır. Bir tarafında standart barrel jak, diğer tarafında ise kablonun bağlanabileceği vidalı terminal yer alır.

Bu dönüştürücüler; güvenlik kamerası sistemleri, LED şerit uygulamaları, modemler, geliştirme kartları, test düzenekleri ve uygun soket yapısına sahip DC cihazlarda lehim gerektirmeden bağlantı kurulmasını sağlar. Bağlantı yapılırken jakın merkez uç ve dış gövde polaritesi mutlaka kontrol edilmelidir.

Klemens Seçerken Nelere Dikkat Edilmelidir?

Doğru kablo bağlantı klemensi seçimi yalnızca terminal üzerindeki yuva sayısına göre yapılmamalıdır. Elektriksel değerler, kablo yapısı, iletken kesiti ve kullanılacağı ortam birlikte değerlendirilmelidir.

• Nominal akım: Klemensin taşıyabileceği akım, devrenin maksimum çalışma akımından düşük olmamalıdır. Kategoride 20A ve 32A gibi farklı akım değerlerine sahip ürünler bulunur.
• Çalışma gerilimi: Terminalin gerilim sınırı, bağlantının kullanılacağı sistemle uyumlu olmalıdır. Ürün üzerindeki 400V veya 450V gibi değerler kontrol edilmelidir.
• Kablo kesiti: Çok ince veya terminal yuvasına sığmayacak kadar kalın kablolar güvenli bağlantı oluşturmayabilir. Üreticinin belirttiği kablo kesit aralığı esas alınmalıdır.
• İletken tipi: Tek damarlı, çok telli veya yüksüklü kablolar için ürün uygunluğu incelenmelidir. Çok telli kablolarda dağılmayı önlemek için uygun kablo yüksüğü kullanılabilir.
• Kutup ve yuva sayısı: İki, üç veya dört pinli modeller ile giriş-çıkışlı terminaller farklı bağlantı amaçlarına sahiptir.
• Bağlantı mekanizması: Sık bakım yapılan sistemlerde mandallı modeller, hızlı seri montajlarda ise basmalı ve yaylı ürünler tercih edilebilir.
• Montaj alanı: Buat, pano veya cihaz içerisindeki kullanılabilir alan dikkate alınmalı; terminal çevresinde kabloların güvenli biçimde yönlendirilebileceği boşluk bırakılmalıdır.

Klemenslerin Kullanım Alanları

• Elektrik panoları ve otomasyon kabinleri
• Aydınlatma ve buat bağlantıları
• CNC makineleri ve endüstriyel ekipmanlar
• Robotik ve elektronik geliştirme projeleri
• LED şerit ve düşük gerilimli aydınlatma sistemleri
• Güvenlik kamerası ve adaptör bağlantıları
• Ev ve iş yeri elektrik tesisatları
• Makine içi enerji ve sinyal kablolaması
• Bakım, onarım ve saha servis uygulamaları
• Prototip devreler ve test sistemleri

Hızlı Bağlantı Klemenslerinin Avantajları

• Vida sıkma işlemine ihtiyaç duymadan hızlı montaj yapılmasını sağlar.
• Kabloların daha düzenli ve kontrollü biçimde birleştirilmesine yardımcı olur.
• Bakım sırasında bağlantının kolayca sökülüp yeniden kurulabilmesini sağlar.
• Buat ve pano içerisindeki kablo karmaşasını azaltır.
• Çoklu bağlantı modelleriyle tek hattın farklı noktalara dağıtılmasını kolaylaştırır.
• Kompakt tasarımları sayesinde sınırlı montaj alanlarında kullanılabilir.
• Doğru ürün seçildiğinde güvenilir ve uzun ömürlü bir bağlantı oluşturulmasına katkı sağlar.
• Profesyonel montajlarda işçilik ve bağlantı süresini azaltabilir.

Sıkça Sorulan Sorular

Klemens ne işe yarar?

Klemens, iki veya daha fazla kablonun güvenli, düzenli ve gerektiğinde sökülebilir biçimde birbirine bağlanmasını sağlar. Enerji, nötr, topraklama veya sinyal hatlarının birleştirilmesinde kullanılabilir.

Vidasız klemens nasıl bağlanır?

Vidasız klemens bağlantısında kablonun ucu ürünün belirttiği uzunlukta soyulur. Mandallı modellerde kol kaldırılarak, basmalı modellerde ise yay mekanizması açılarak kablo terminale yerleştirilir. Mekanizma kapatıldıktan sonra kablo hafifçe çekilerek bağlantı kontrol edilir.

32A klemens her devrede kullanılabilir mi?

32A klemens ifadesi ürünün nominal akım değerini gösterir ancak tek başına yeterli değildir. Gerilim, kablo kesiti, ortam sıcaklığı, terminal yapısı ve yük karakteri de uygun olmalıdır. Devrenin teknik gereksinimleri birlikte değerlendirilmelidir.

Çok telli kablo doğrudan klemense bağlanır mı?

Ürün çok telli iletken kullanımına uygunsa doğrudan bağlantı yapılabilir. Bununla birlikte tel uçlarının dağılmasını önlemek ve daha düzenli bir temas yüzeyi oluşturmak için uygun ölçüde kablo yüksüğü kullanılması önerilir.

Buat klemensi ile klasik vidalı terminal arasındaki fark nedir?

Buat klemensi olarak kullanılan hızlı bağlantı modelleri genellikle mandallı veya yaylı mekanizmaya sahiptir. Klasik terminallerde vida sıkılması gerekirken hızlı bağlantı ürünlerinde montaj daha kısa sürede gerçekleştirilebilir.

Klemens tekrar kullanılabilir mi?

Mandallı ve aç-kapa mekanizmalı birçok model, fiziksel olarak hasar görmediği ve bağlantı yüzeyleri bozulmadığı sürece yeniden kullanılabilir. Aşırı ısınmış, gevşemiş, kararmış veya gövdesi zarar görmüş terminaller tekrar kullanılmamalıdır.

Klemensli güç jakında polarite önemli midir?

Evet. DC güç bağlantılarında artı ve eksi polaritenin ters bağlanması cihazın çalışmamasına veya zarar görmesine neden olabilir. Klemensli jak üzerindeki artı-eksi işaretleri ve kullanılacak cihazın polarite bilgileri bağlantıdan önce kontrol edilmelidir.

Meon Robotik Otomasyon Klemens Çözümleri

Meon Robotik Otomasyon; elektrik, elektronik, CNC, robotik ve endüstriyel otomasyon projelerinde kullanılabilecek elektrik bağlantı terminali seçeneklerini farklı bağlantı yapılarıyla bir araya getirir. İki, üç ve dört pinli PCT modellerinden çoklu dağıtım terminallerine, basmalı ürünlerden profesyonel setlere ve klemensli güç jaklarına kadar farklı ihtiyaçlara yönelik alternatifleri kategori üzerinden inceleyebilirsiniz.

Projenizde kullanılacak terminali seçerken akım-gerilim değerini, bağlantı noktası sayısını, kablo kesitini ve montaj alanını birlikte değerlendirmeniz önemlidir. Doğru seçilmiş bir terminal, kablolama işlemini kolaylaştırırken sistemin bakımını ve ileride yapılacak düzenlemeleri de daha pratik hale getirir.
