Antenler ve Haberleşme Modülleri

Antenler ve haberleşme modülleri; elektronik cihazların, mikrodenetleyici kartlarının, otomasyon sistemlerinin ve IoT projelerinin kablosuz olarak veri alışverişi yapmasını sağlayan temel bileşenlerdir. Bir haberleşme sisteminde kullanılan modül veriyi üretir, işler veya iletime hazır hâle getirirken anten, elektromanyetik sinyallerin ortama yayılmasını ve karşı taraftan alınmasını sağlar. Bu nedenle haberleşme modülü ile antenin frekans, bağlantı tipi, kazanç ve kullanım mesafesi bakımından birbiriyle uyumlu seçilmesi gerekir.

Meon Robotik Otomasyon tarafından sunulan bu kategoride; Wi-Fi anteni, ESP8266 anteni, 433 MHz LoRa modülü, uzun menzilli RF alıcı-verici çözümleri ve mobil şebeke üzerinden iletişim kurmaya yardımcı olan 4G LTE modülü seçenekleri yer almaktadır. Bu ürünler; uzaktan kontrol, sensör verisi aktarımı, telemetri, makineden makineye haberleşme, saha izleme ve internet bağlantısı gerektiren elektronik projelerde kullanılabilir.

Kablosuz iletişim performansı yalnızca modülün teorik menziline bağlı değildir. Anten kazancı, çalışma frekansı, besleme gerilimi, veri hızı, görüş hattı, çevredeki metal yüzeyler, beton duvarlar, elektromanyetik parazitler ve antenin montaj konumu gerçek çalışma mesafesini doğrudan etkiler. Bu nedenle ürün seçimi yapılırken proje ortamı ve iletişim protokolü birlikte değerlendirilmelidir.

Anten ve Haberleşme Modülü Çeşitleri

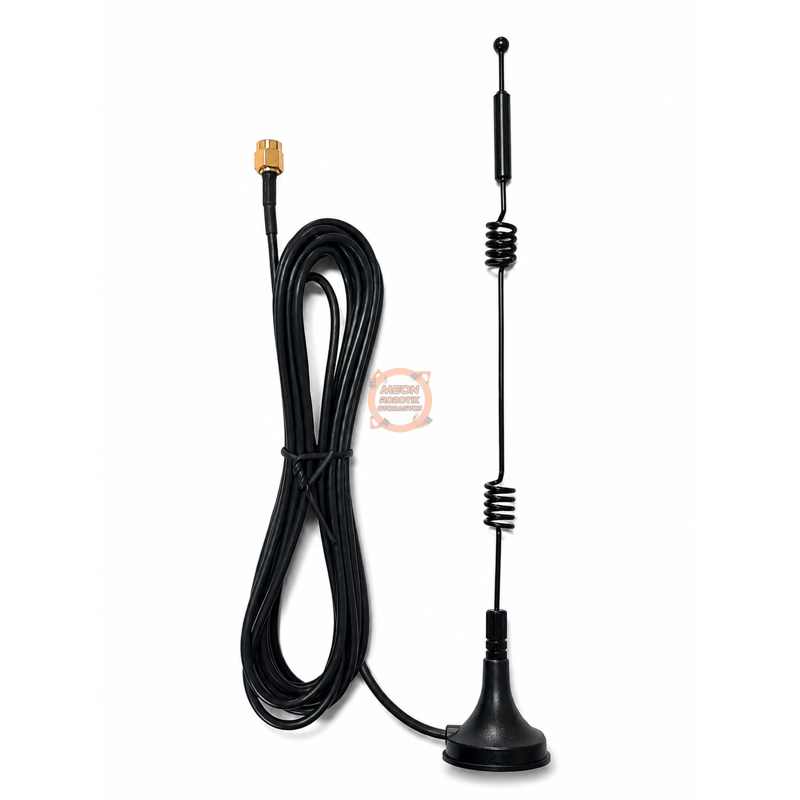

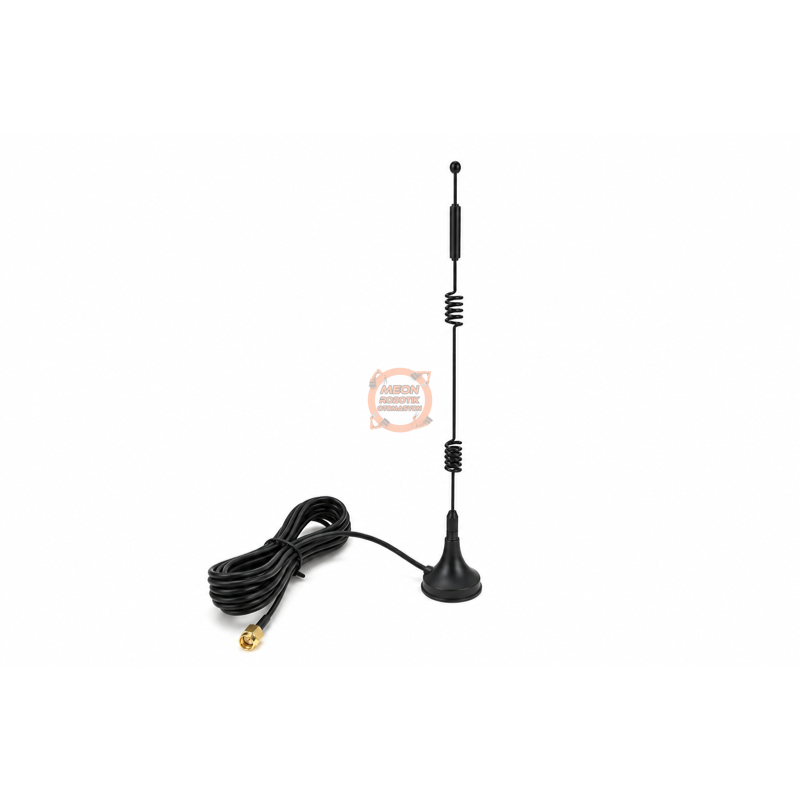

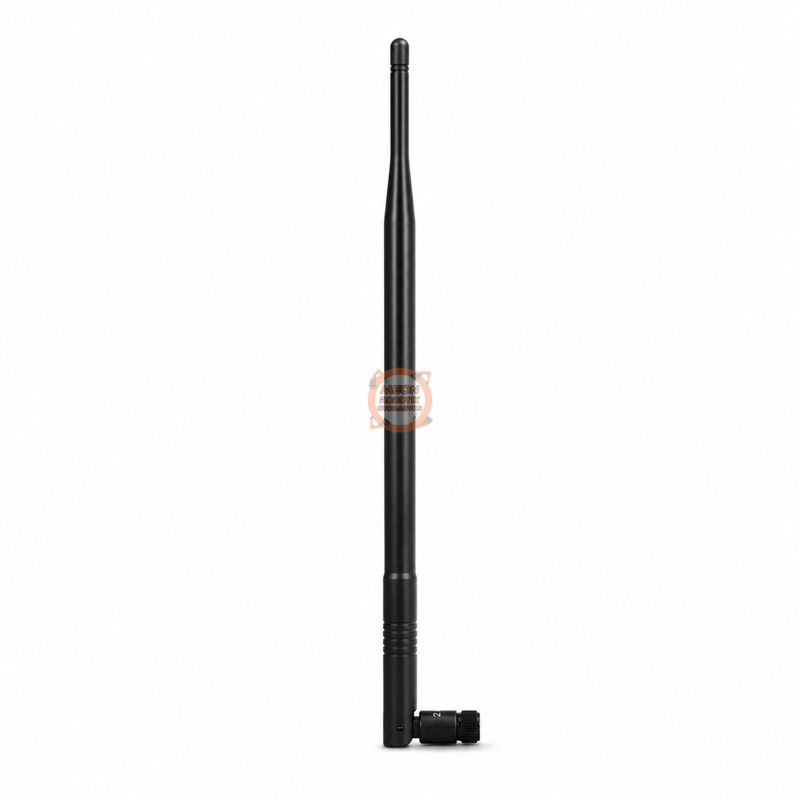

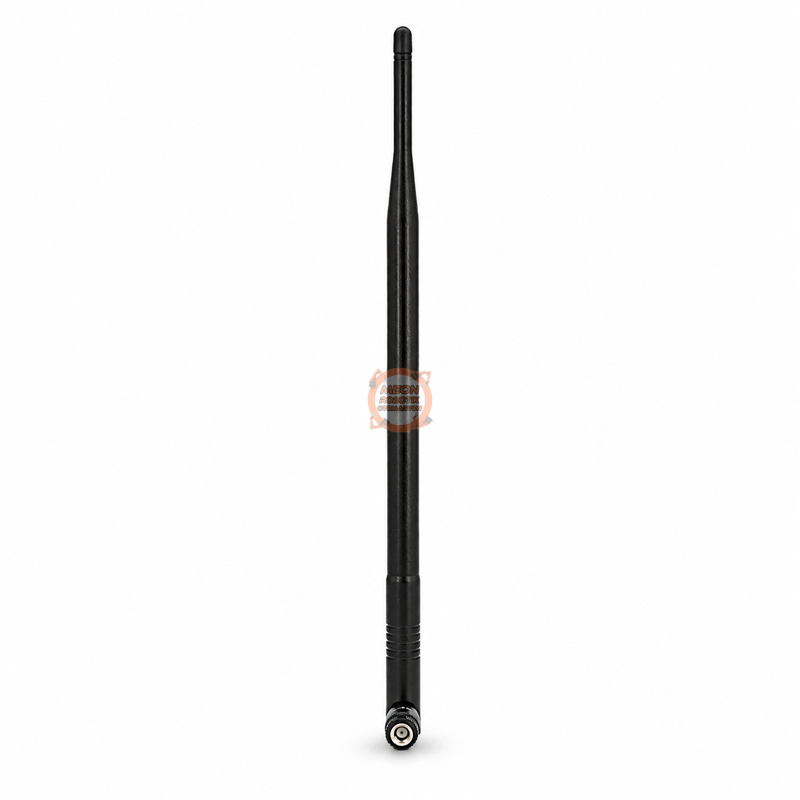

2.4 GHz Wi-Fi Antenleri

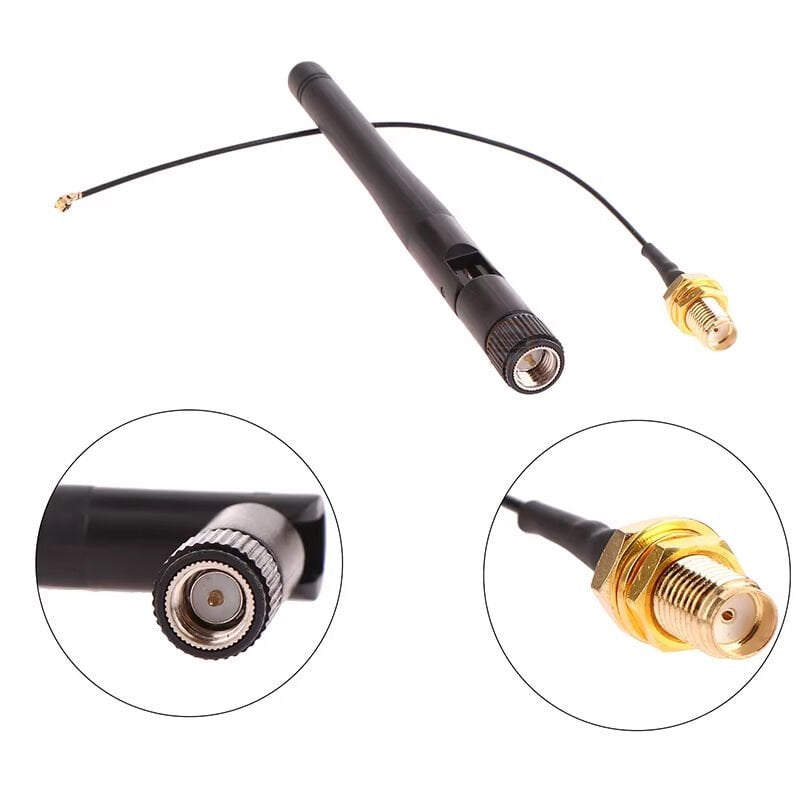

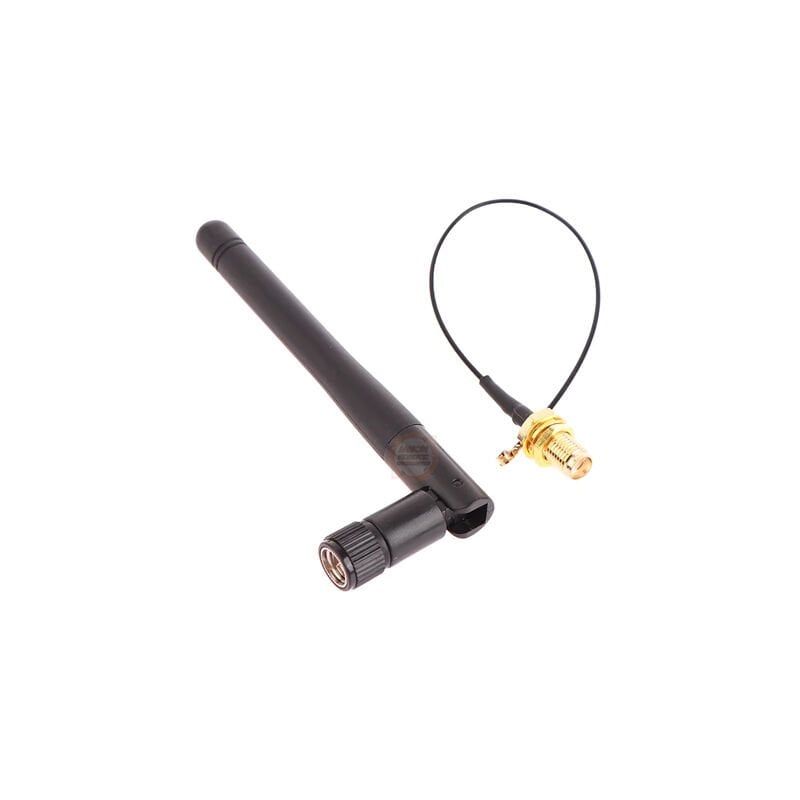

2.4 GHz Wi-Fi anteni, ESP8266, ESP32 ve benzeri kablosuz bağlantı destekleyen elektronik kartlarda sinyal seviyesini iyileştirmek amacıyla kullanılır. Kategori içerisinde bulunan 3 dBi 2.4 GHz Wi-Fi anten seti, uygun anten bağlantısına sahip geliştirme kartları ve kablosuz haberleşme devreleri için değerlendirilebilir. Antenin haricî olarak konumlandırılabilmesi, cihaz kutu içerisine monte edildiğinde daha uygun bir sinyal noktası oluşturulmasına yardımcı olur.

Anten kazancı dBi değeriyle ifade edilir. Daha yüksek dBi değeri her koşulda daha uzun menzil anlamına gelmez; sinyalin yayılma açısını ve yön karakteristiğini de değiştirir. Kısa ve orta mesafeli IoT uygulamalarında 3 dBi Wi-Fi anteni, kompakt yapısı ve dengeli kapsama alanı nedeniyle sık tercih edilen çözümlerden biridir.

ESP8266 ve ESP32 Uyumlu Anten Çözümleri

ESP8266 Wi-Fi anteni ve ESP32 uyumlu antenler; akıllı ev sistemleri, kablosuz sensörler, uzaktan röle kontrolü, veri kaydediciler ve web tabanlı otomasyon projelerinde kullanılabilir. Anten seçiminden önce geliştirme kartının haricî anten bağlantısına sahip olup olmadığı kontrol edilmelidir. Kart üzerinde IPEX veya U.FL benzeri küçük anten soketleri bulunuyorsa uygun ara kablo ve konnektör gerekebilir.

Bazı geliştirme kartlarında PCB anten ile haricî anten arasında seçim yapmak için sıfır ohm direnç veya anten seçim bağlantısı bulunabilir. Haricî anten takılması tek başına yeterli olmayabilir; kart tasarımının haricî anten çıkışını desteklemesi ve gerekli donanım yönlendirmesinin doğru yapılması gerekir.

433 MHz LoRa RF Alıcı-Verici Modülleri

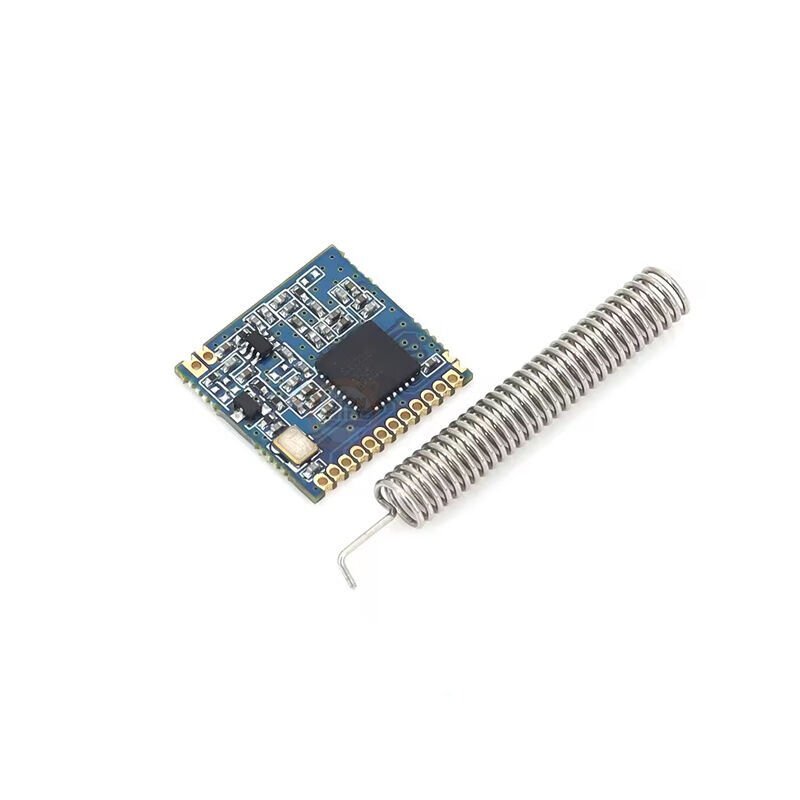

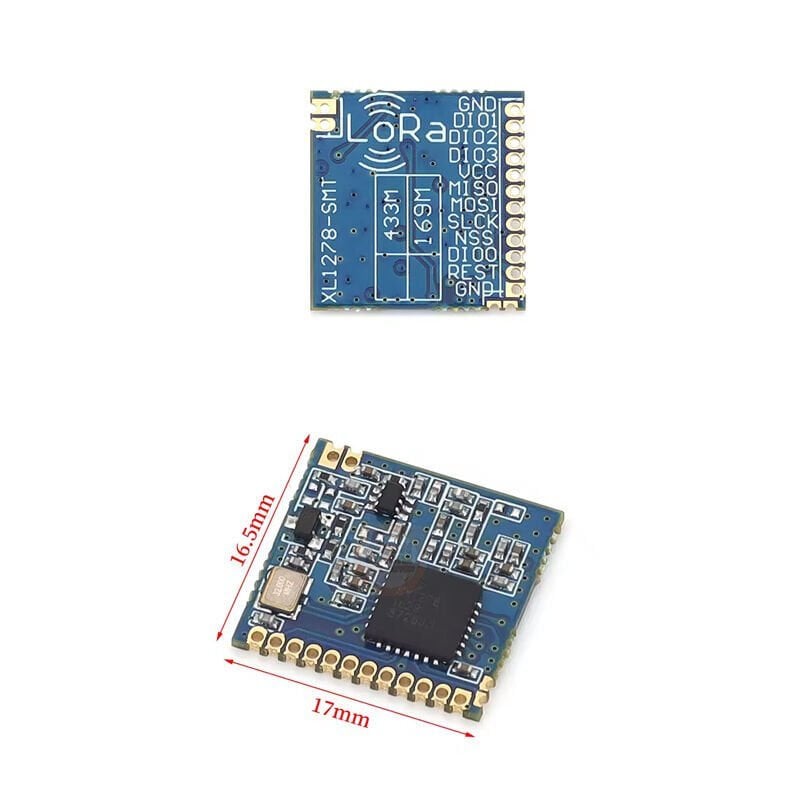

433 MHz LoRa modülü, düşük miktardaki verilerin uzun mesafelere düşük güç tüketimiyle aktarılması gereken projelerde kullanılan kablosuz haberleşme çözümlerinden biridir. Kategori içerisinde yer alan SX1278 tabanlı RF alıcı-verici modülü; uygun anten, doğru yazılım ayarları ve elverişli çevre koşulları altında uzun menzilli veri iletişimi için kullanılabilir.

SX1278 LoRa modülü; sensör istasyonları, tarımsal otomasyon, depo takibi, su seviyesi izleme, pompa kontrol sistemleri, sayaç okuma ve uzak bölgelerden durum bilgisi alma gibi uygulamalarda tercih edilebilir. LoRa teknolojisi yüksek hızlı internet aktarımı için değil; küçük veri paketlerinin güvenilir ve enerji verimli şekilde taşınması için uygundur.

433 MHz frekansı, daha yüksek frekanslı sistemlere kıyasla bazı engeller karşısında avantaj sağlayabilse de metal panolar, toprak altı uygulamalar, beton yapılar ve yoğun elektromanyetik gürültü menzili azaltabilir. Modülün anten kullanılmadan çalıştırılması iletişim performansını düşürebileceği gibi bazı RF devrelerinde çıkış katının zarar görmesine de neden olabilir.

4G LTE USB Haberleşme Modülleri

SIM7600G-H 4G modülü, mobil şebeke üzerinden veri iletişimi kurulmasını sağlayan hücresel haberleşme çözümlerindendir. USB ve UART gibi arayüzler üzerinden bilgisayarlar, endüstriyel kontrol sistemleri, gömülü bilgisayarlar ve uygun geliştirme kartlarıyla kullanılabilir. 2G, 3G ve 4G şebeke desteği bulunan modeller, bölgesel operatör altyapısına ve kullanılan SIM karta bağlı olarak uzaktan internet bağlantısı oluşturabilir.

USB 4G modem modülü; sabit internet altyapısının bulunmadığı sahalarda, mobil cihazlarda, uzaktan bakım sistemlerinde, güvenlik projelerinde, araç takip uygulamalarında ve endüstriyel veri terminallerinde değerlendirilebilir. Mobil şebeke bağlantısında anten kalitesi, operatör kapsaması, SIM kart ayarları, sürücü uyumluluğu ve yeterli güç beslemesi önemlidir.

RF Antenleri ve Bağlantı Konnektörleri

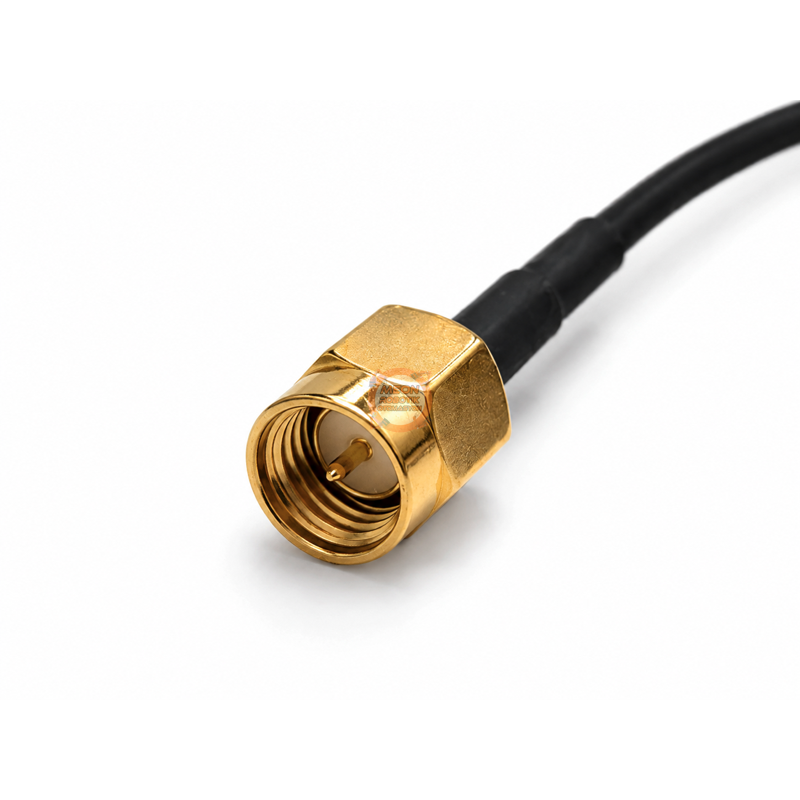

RF anteni seçilirken yalnızca fiziksel görünüşe göre karar verilmemelidir. Antenin çalışma frekansı, empedansı, kazancı, polarizasyonu ve konnektör yapısı kullanılacak modülle uyumlu olmalıdır. SMA ile RP-SMA bağlantıları dışarıdan birbirine benzese de merkez uç yapıları farklıdır. Uyumlu olmayan konnektörlerin zorlanarak takılması, anten bağlantısına ve modül üzerindeki sokete zarar verebilir.

IPEX, U.FL, SMA ve RP-SMA gibi bağlantı tipleri, farklı cihaz ve kart tasarımlarında kullanılmaktadır. Özellikle küçük geliştirme kartlarındaki IPEX bağlantılar hassastır. Anten kablosu sokete dik açıyla ve kontrollü biçimde bastırılmalı, kablo üzerinden çekilerek çıkarılmamalıdır.

Anten ve Haberleşme Modülü Seçim Rehberi

Doğru kablosuz haberleşme modülü seçimi için öncelikle sistemin ne kadar veri aktaracağı, kaç metre mesafede çalışacağı ve internet bağlantısına ihtiyaç duyup duymadığı belirlenmelidir. Aynı bina içindeki yüksek hızlı veri aktarımı için Wi-Fi çözümleri uygun olabilirken, kilometre seviyesinde düşük hızlı sensör verisi iletimi için LoRa sistemleri daha avantajlı olabilir. Mobil operatör altyapısı üzerinden uzaktan internet erişimi gereken uygulamalarda ise 4G LTE modülleri değerlendirilebilir.

• Çalışma frekansı: Anten ve RF modülü aynı frekans bandını desteklemelidir.
• Haberleşme mesafesi: İç ortam, açık alan ve görüş hattı koşulları ayrı ayrı değerlendirilmelidir.
• Anten kazancı: dBi değeri, kapsama alanı ve yayın karakteristiğiyle birlikte ele alınmalıdır.
• Konnektör tipi: SMA, RP-SMA, IPEX veya U.FL bağlantı uyumluluğu kontrol edilmelidir.
• Besleme gerilimi: Modülün çalışma voltajı ve anlık akım ihtiyacı karşılanmalıdır.
• Arayüz: UART, SPI, USB veya diğer iletişim arayüzleri kontrol kartıyla uyumlu olmalıdır.
• Veri hızı: LoRa, Wi-Fi ve 4G sistemlerinin veri aktarım kapasiteleri birbirinden farklıdır.
• Çalışma ortamı: Metal pano, nem, sıcaklık, dış ortam ve elektromanyetik parazit koşulları dikkate alınmalıdır.
• Yazılım desteği: Kullanılacak mikrodenetleyici için uygun kütüphane, sürücü ve dokümantasyon bulunmalıdır.

Kullanım Alanları

• IoT tabanlı uzaktan izleme ve kontrol sistemleri
• ESP8266 ve ESP32 geliştirme kartı projeleri
• Akıllı ev ve bina otomasyonu uygulamaları
• Tarımsal sulama ve uzaktan pompa kontrol sistemleri
• Kuyu, depo, silo ve su seviyesi takip uygulamaları
• Kablosuz sıcaklık, nem ve basınç sensörü istasyonları
• Endüstriyel makine durum izleme sistemleri
• Güneş enerjili uzak saha telemetri sistemleri
• Araç takip ve mobil internet uygulamaları
• Robotik, drone ve uzaktan kumanda projeleri
• Güvenlik kameraları ve uzaktan veri aktarım sistemleri
• Depo, lojistik ve üretim takip uygulamaları

Anten ve Haberleşme Teknolojilerinin Avantajları

• Kablo çekilmesi zor olan bölgelerde iletişim kurulmasına yardımcı olur.
• Uzak noktalardaki sensör ve cihazlardan veri alınmasını sağlar.
• Modüler yapıları sayesinde elektronik projelere kolayca entegre edilebilir.
• Wi-Fi, LoRa, RF ve 4G gibi farklı iletişim seçenekleri sunar.
• IoT ve otomasyon sistemlerinin uzaktan yönetilebilmesini destekler.
• LoRa tabanlı sistemlerde düşük güç tüketimiyle uzun süreli çalışma sağlanabilir.
• 4G modülleriyle sabit internet altyapısı olmayan sahalarda bağlantı kurulabilir.
• Uygun anten kullanımıyla sinyal kararlılığı ve kapsama alanı iyileştirilebilir.

Sıkça Sorulan Sorular

LoRa modülü ile Wi-Fi modülü arasındaki fark nedir?

Wi-Fi, kısa ve orta mesafelerde daha yüksek veri hızına odaklanır. LoRa ise daha düşük veri hızında, düşük güç tüketimiyle uzun mesafeli haberleşme sağlamak için geliştirilmiştir. Sensör verisi ve durum bilgisi aktarımı için LoRa; kamera görüntüsü veya yoğun internet kullanımı için Wi-Fi ya da 4G daha uygundur.

433 MHz LoRa modülü kaç kilometre çeker?

Gerçek menzil; antene, çıkış gücüne, veri hızı ayarlarına, görüş hattına, montaj yüksekliğine ve çevresel engellere bağlıdır. Ürünlerde belirtilen maksimum mesafeler genellikle açık alan ve uygun test koşullarını ifade eder. Bina içinde, metal pano arkasında veya toprak altında menzil önemli ölçüde azalabilir.

433 MHz modüle farklı frekansta anten takılabilir mi?

Önerilmez. Antenin merkez çalışma frekansı modülün frekansıyla uyumlu olmalıdır. 2.4 GHz Wi-Fi anteninin 433 MHz LoRa modülünde kullanılması, sinyal performansını ciddi ölçüde düşürebilir.

SMA ve RP-SMA antenler aynı mıdır?

Hayır. Diş yapıları benzer görünse de merkez pin ve yuva düzenleri farklı olabilir. Sipariş öncesinde cihaz üzerindeki bağlantının SMA erkek, SMA dişi, RP-SMA erkek veya RP-SMA dişi olduğu kontrol edilmelidir.

ESP8266 kartına haricî anten takılabilir mi?

Bu durum kullanılan ESP8266 kartının modeline bağlıdır. Kart üzerinde haricî anten soketi bulunmalı veya kart tasarımı anten çıkışına uygun olmalıdır. Haricî anten soketi olmayan standart kartlara doğrudan anten takılamaz.

4G LTE modülü her SIM kartla çalışır mı?

Modülün desteklediği frekans bantları, operatör altyapısı, SIM kartın veri kullanımına açık olması ve gerekli APN ayarlarının yapılması gerekir. Ayrıca cihazın kullanılacağı ülkedeki şebeke bantlarıyla uyumluluk kontrol edilmelidir.

LoRa modülü internete doğrudan bağlanır mı?

Standart LoRa modülleri doğrudan internet bağlantısı sağlamaz. İki veya daha fazla LoRa cihazı arasında veri aktarımı gerçekleştirir. Verilerin internete gönderilmesi için Wi-Fi, Ethernet veya 4G bağlantısına sahip bir ağ geçidi kullanılabilir.

Meon Robotik Otomasyon Anten ve Haberleşme Çözümleri

Meon Robotik Otomasyon; robotik, elektronik, uzaktan kumanda, otomasyon ve IoT projelerinde kullanılabilecek anten ve haberleşme çözümlerini bir araya getirir. Kategoride bulunan Wi-Fi antenleri, LoRa RF alıcı-verici modülleri ve 4G LTE haberleşme ürünleri arasından projenizin çalışma frekansına, bağlantı mesafesine ve veri aktarım ihtiyacına uygun seçeneği değerlendirebilirsiniz.

Ürün seçimi sırasında çalışma gerilimi, arayüz tipi, anten bağlantısı, frekans uyumluluğu ve kullanılacak kontrol kartının özellikleri mutlaka incelenmelidir. Meon Robotik Otomasyon güvencesiyle sunulan antenler ve haberleşme modülleri, prototip geliştirme çalışmalarından endüstriyel saha uygulamalarına kadar geniş bir kullanım alanına hitap eder.
