Switch ve Anahtar Çeşitleri

Switch ve anahtarlar; elektrikli veya elektronik bir devrede akımın yönlendirilmesi, devrenin açılıp kapatılması, çalışma modunun değiştirilmesi ya da mekanik hareketlerin algılanması amacıyla kullanılan temel kontrol elemanlarıdır. Basit bir aydınlatma devresinden endüstriyel otomasyon panolarına, robotik projelerden CNC makinelerine kadar pek çok sistemde güvenli ve kontrollü kullanım sağlar.

Uygulamanın yapısına göre switch anahtar, aç kapa anahtarı, toggle switch, mikro limit switch, mandal şalter veya ikiz kumanda butonu gibi farklı modeller tercih edilebilir. Anahtar seçimi yapılırken yalnızca fiziksel görünüm değil; kontak yapısı, çalışma konumu, montaj ölçüsü, akım kapasitesi, gerilim değeri ve kullanılacağı ortam da dikkate alınmalıdır.

Meon Robotik Otomasyon Switch & Anahtar kategorisinde; kompakt elektronik projelerde kullanılan mini anahtarlardan makine ve pano uygulamalarına uygun endüstriyel kumanda elemanlarına kadar farklı ihtiyaçlara yönelik çözümler sunulmaktadır.

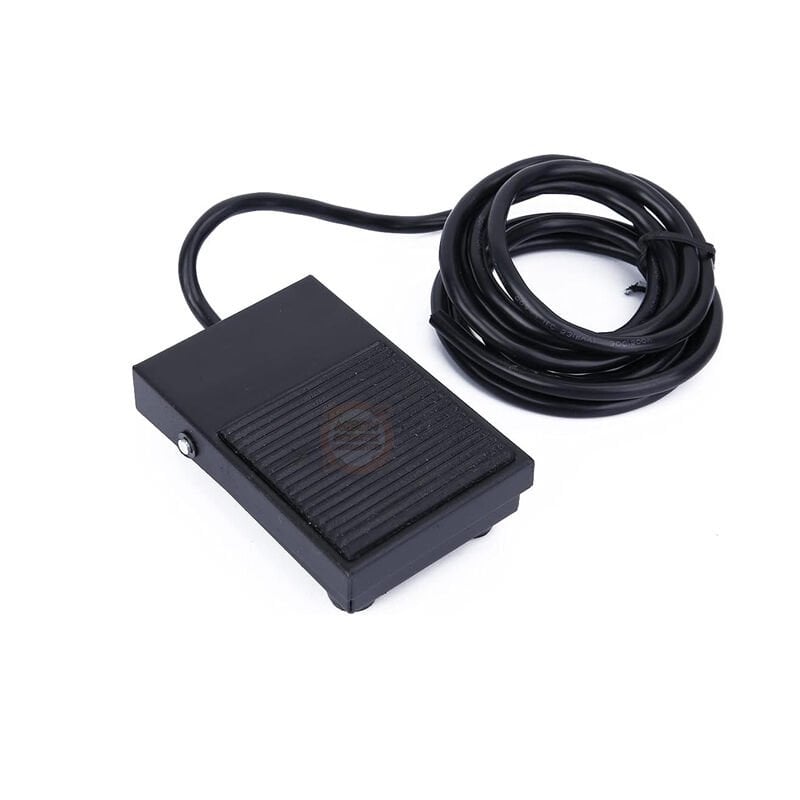

Switch ve Anahtar Çeşitleri Nelerdir?

On-Off Aç Kapa Anahtarları

On-off anahtar modelleri, bir elektrik devresini iki temel konum arasında kontrol etmek için kullanılır. “On” konumunda kontak kapanarak elektrik akımının geçmesine izin verirken “Off” konumunda devre kesilir. Güç kaynakları, fan sistemleri, LED aydınlatmalar, elektronik cihazlar, kontrol kutuları ve hobi projelerinde sıkça tercih edilir.

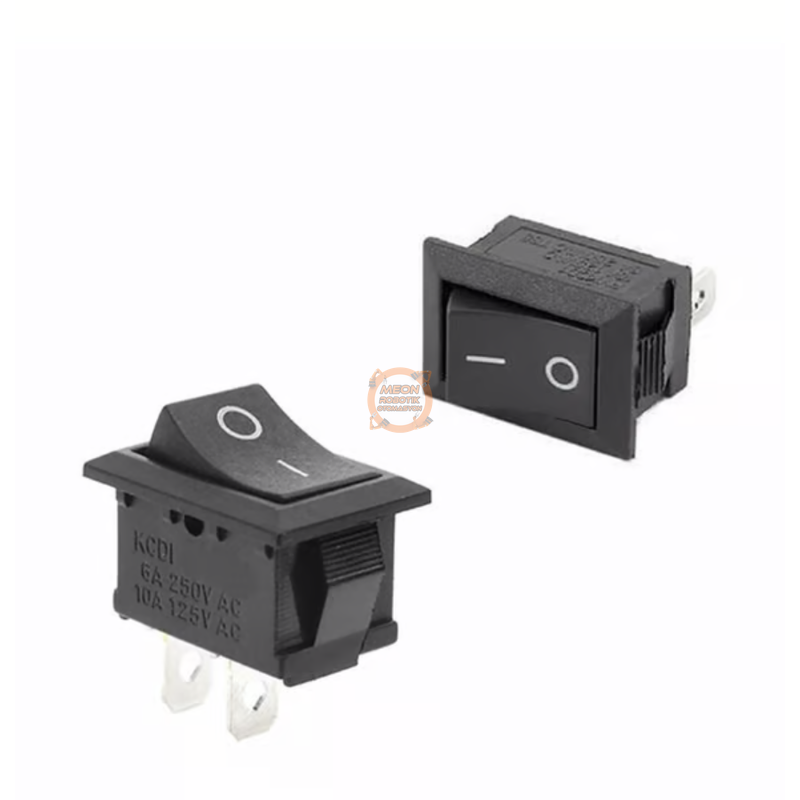

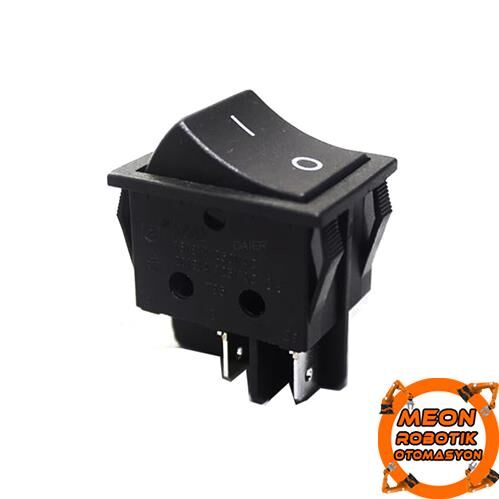

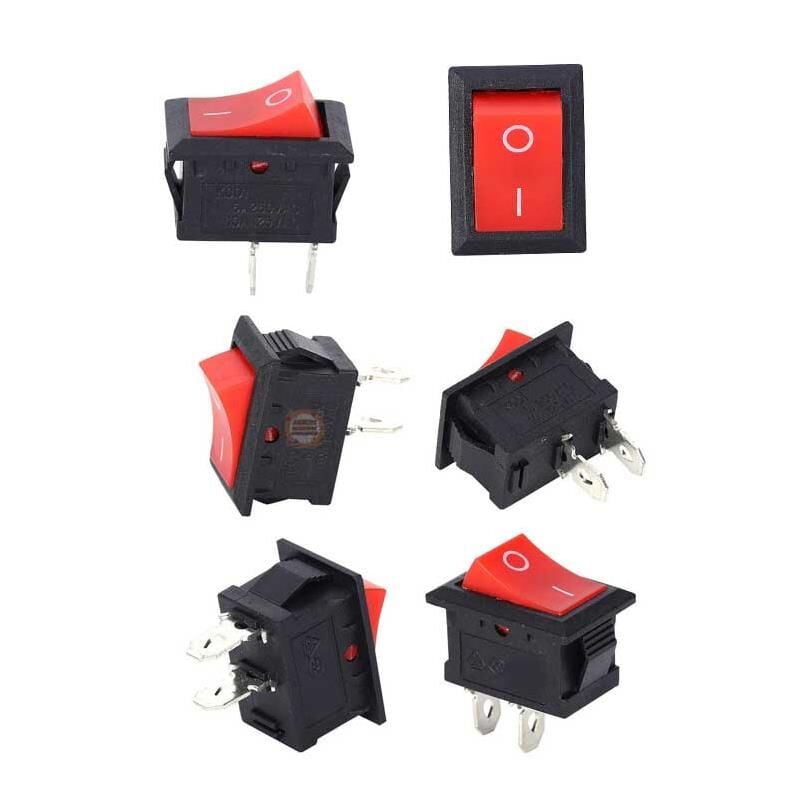

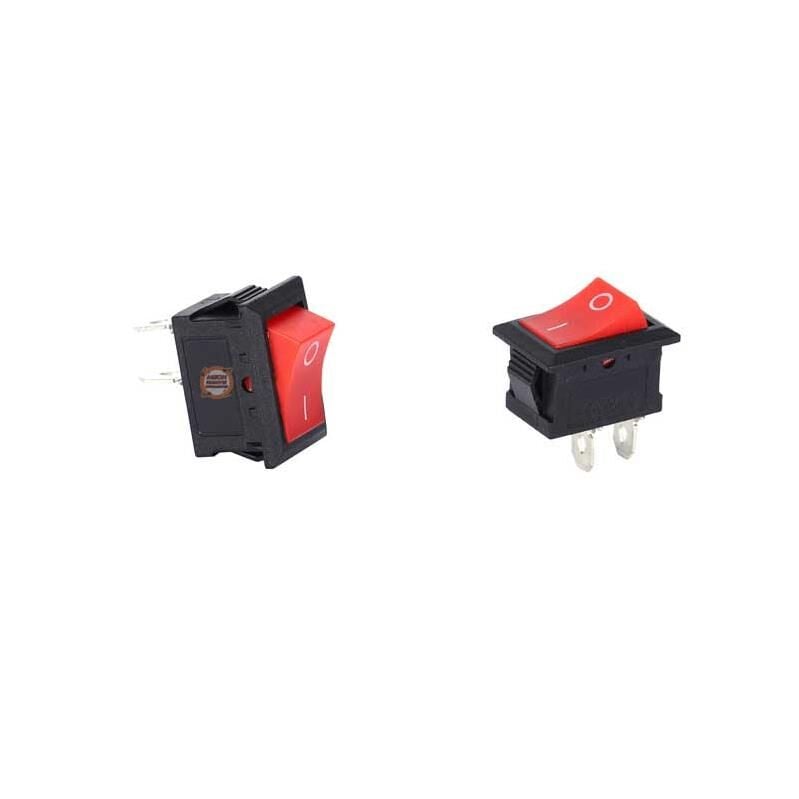

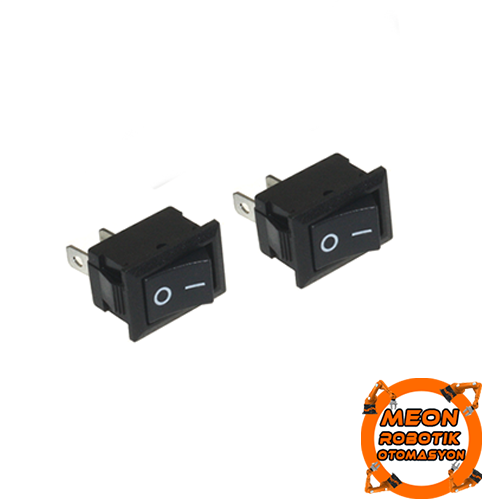

KCD1-101 kırmızı mini aç kapa anahtarı ve KCD1 mini on-off anahtar gibi kompakt modeller, sınırlı montaj alanına sahip cihazlarda pratik kullanım sunar. Daha geniş bir kumanda yüzeyi gereken uygulamalarda ise KCD2 geniş ışıklandırmasız siyah anahtar gibi rocker switch modelleri kullanılabilir.

Toggle Switch Anahtarlar

Toggle switch anahtar, metal veya plastik bir kolun farklı yönlere hareket ettirilmesiyle kontak konumunu değiştiren mekanik anahtar türüdür. Kumanda kolunun belirgin konumları sayesinde operatöre fiziksel geri bildirim sağlar. Elektronik kontrol kutularında, test cihazlarında, güç seçim devrelerinde, robotik sistemlerde ve makine panellerinde kullanılır.

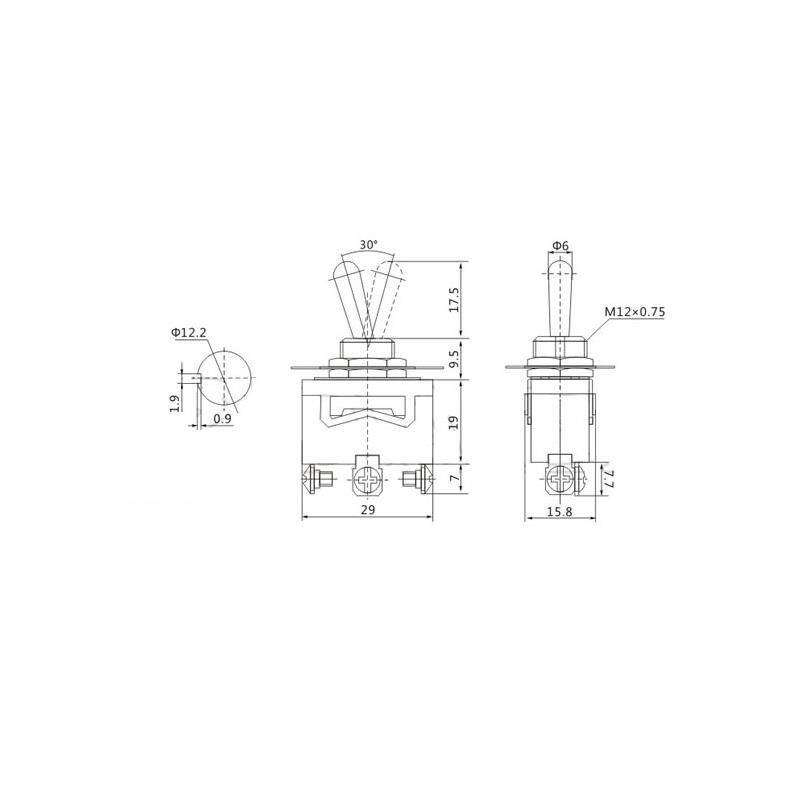

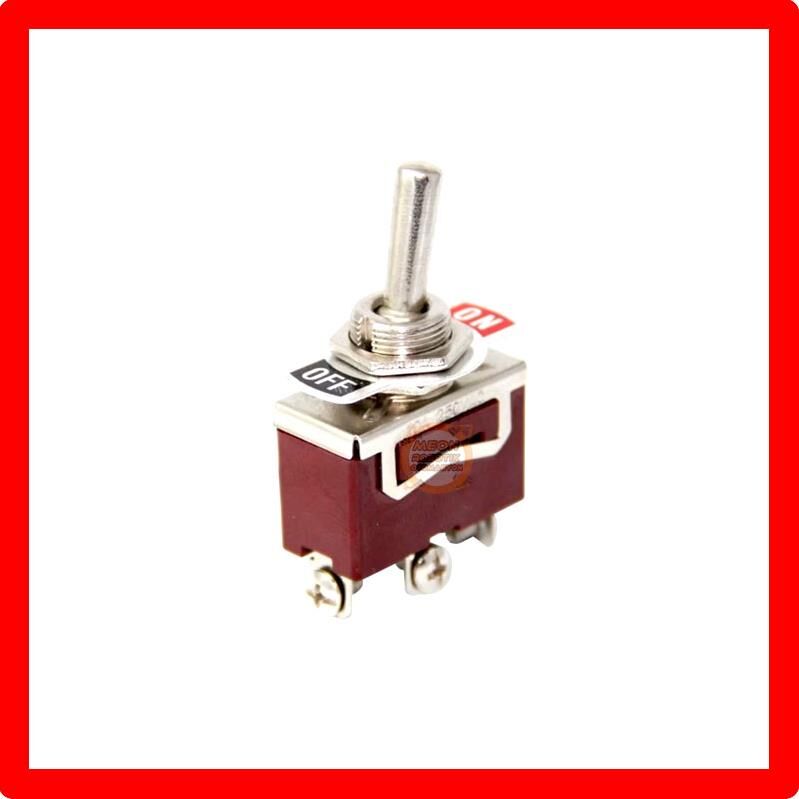

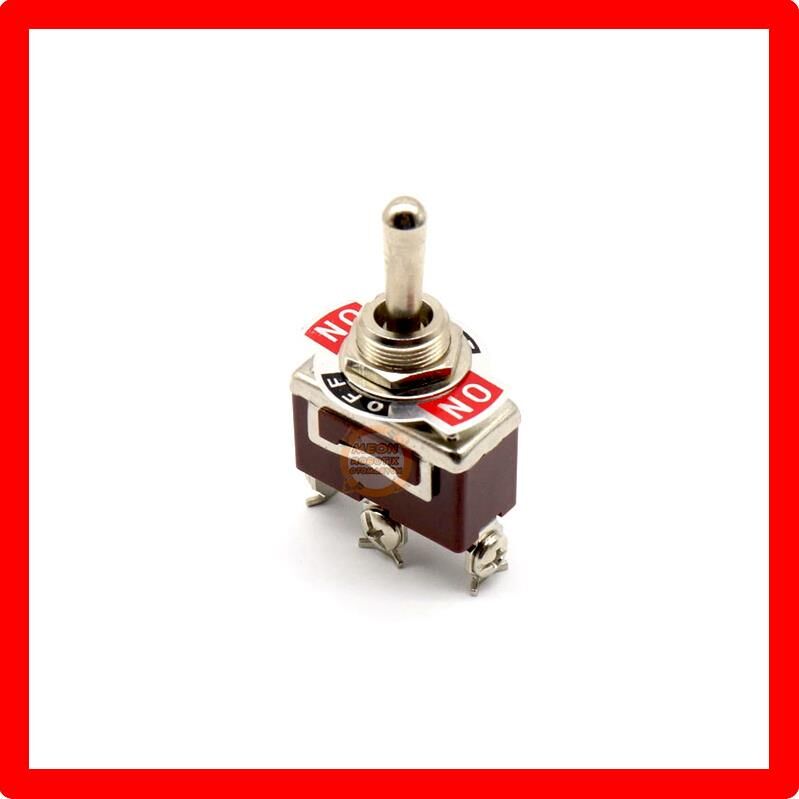

IC-152-2 Toggle Switch 2P On-Off modeli iki bağlantı noktası üzerinden temel açma ve kapama kontrolü sağlarken IC-153 Toggle Switch 3P On-Off-On modeli üç farklı çalışma konumuna sahiptir. On-Off-On yapısı, iki farklı devre veya çalışma yönü arasında seçim yapılması gereken uygulamalarda kullanılabilir.

6 Bacaklı On-Off-On Anahtarlar

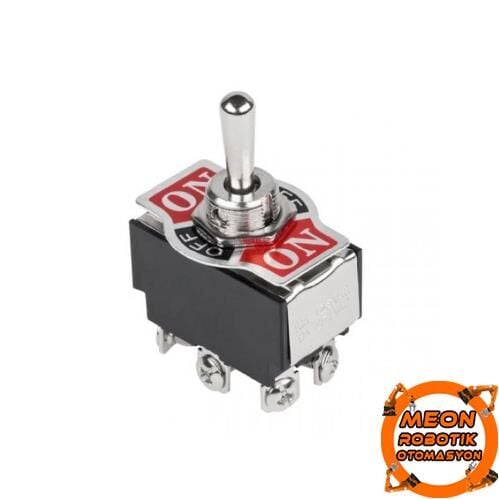

6 bacaklı toggle switch modelleri genellikle çift kutuplu kontak yapısına sahiptir. Bu yapı sayesinde iki ayrı devre hattı aynı anahtar üzerinden eş zamanlı olarak kontrol edilebilir. Büyük toggle On-Off-On anahtarlar; motor yön kontrolü, sinyal seçimi, çift kanal kontrolü ve farklı çalışma modlarının belirlenmesi gibi uygulamalarda değerlendirilebilir.

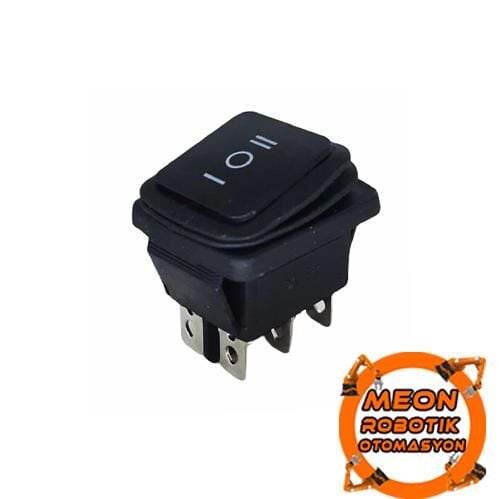

Körüklü On-Off-On 6P anahtar modellerinde kumanda kolunun çevresinde bulunan esnek koruyucu yapı, anahtar mekanizmasının toz ve dış etkenlerden korunmasına yardımcı olur. Bununla birlikte ürünün kullanılacağı ortam için gereken IP koruma sınıfı, ürün teknik özelliklerinden ayrıca kontrol edilmelidir.

Mikro Limit Switch Modelleri

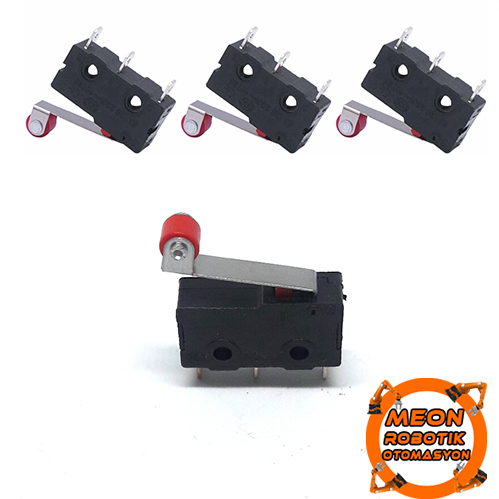

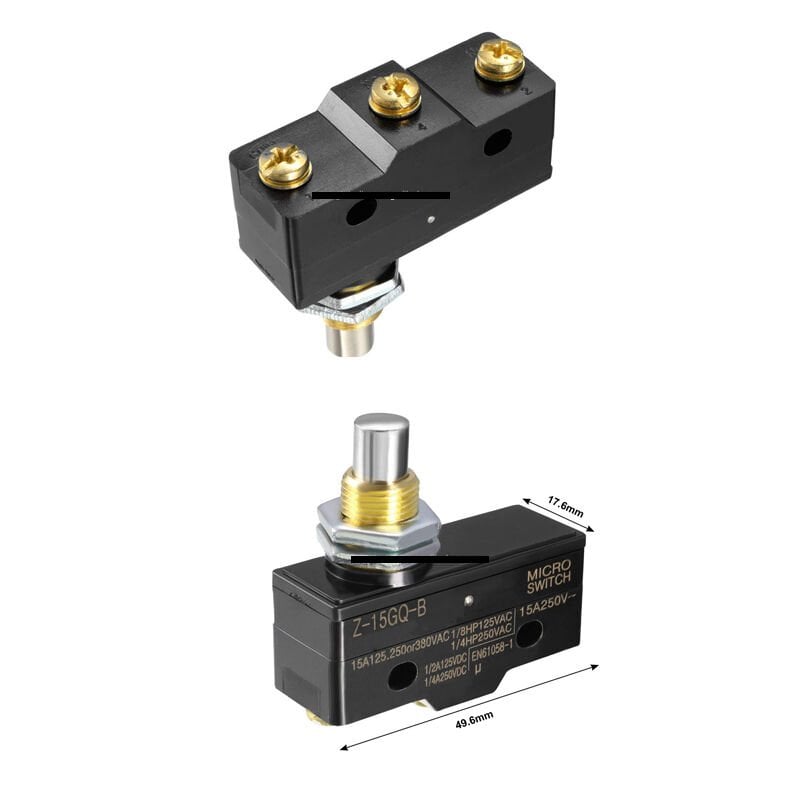

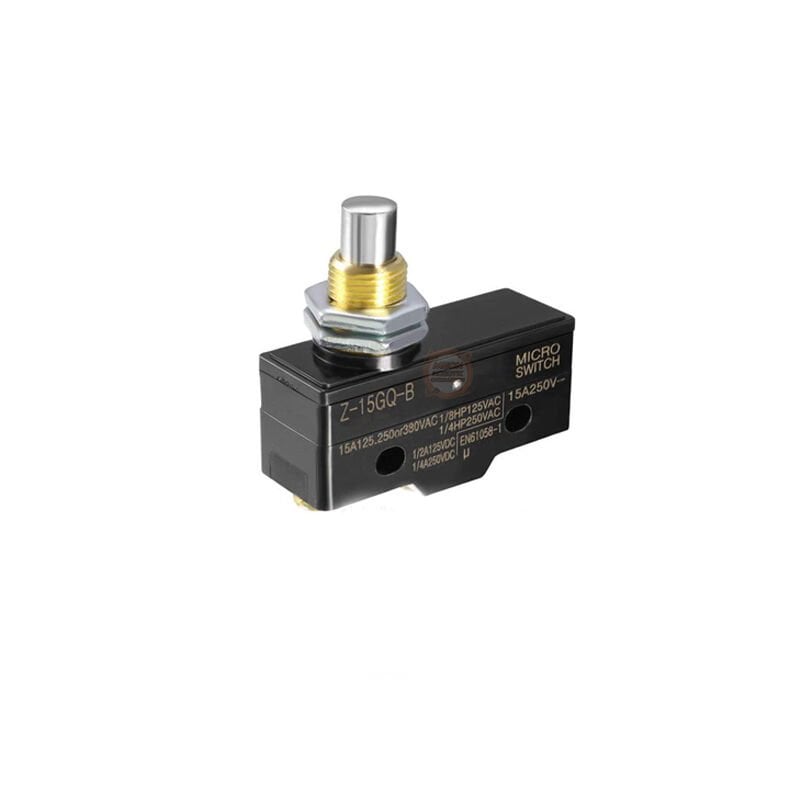

Mikro limit switch, mekanik bir parçanın belirli bir noktaya ulaştığını algılamak amacıyla kullanılan hassas anahtarlama elemanıdır. Üzerindeki küçük kol, palet veya buton mekanik olarak hareket ettirildiğinde kontak konumu değişir. Böylece kontrol kartına, röleye, PLC sistemine veya motor sürücüsüne konum bilgisi aktarılabilir.

Limit switch modelleri CNC makinelerinde eksen sonu algılama, 3D yazıcılarda referans noktası belirleme, kapak açık-kapalı kontrolü, robotik hareket sınırlandırma ve güvenlik mekanizmalarında kullanılabilir. Kompakt ölçüleri sayesinde dar alanlara monte edilebilen mikro switch ürünleri, mekanik hareketlerin elektriksel sinyale dönüştürülmesini kolaylaştırır.

Mandal Şalter ve Seçici Anahtarlar

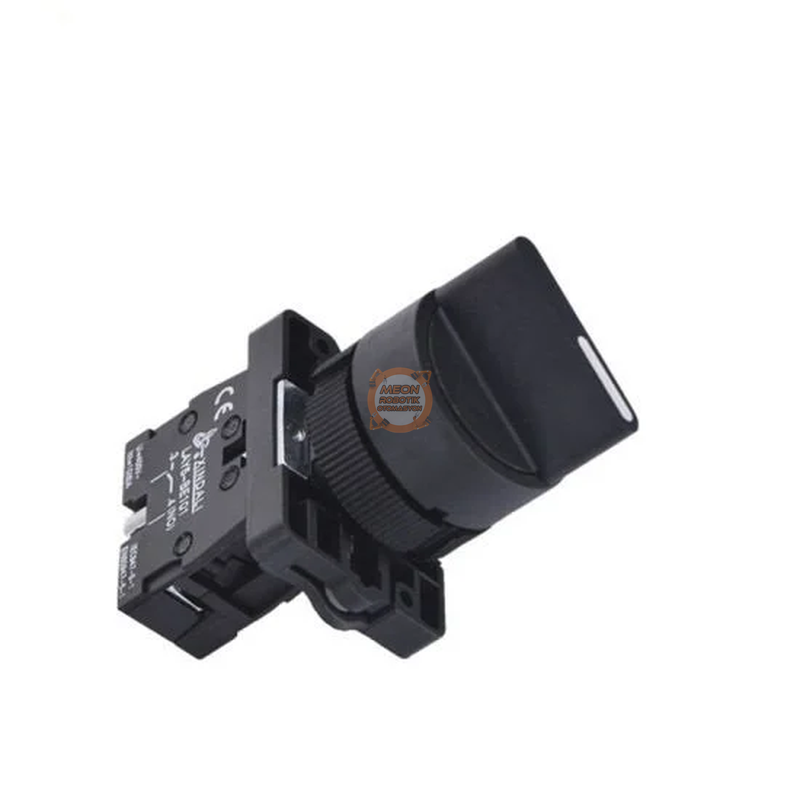

Mandal şalter modelleri, kullanıcının bir çalışma konumu veya fonksiyonu seçmesini sağlayan panel tipi kumanda elemanlarıdır. LAY5-ED21 ve LAY5-ED33 gibi plastik mandal şalter butonları, kumanda panolarında çalışma modu seçimi, manuel-otomatik kontrol, ileri-geri hareket veya farklı fonksiyonların etkinleştirilmesi amacıyla kullanılabilir.

Seçici anahtar tercih edilirken mandalın kaç konuma sahip olduğu, kontak bloğunun yapısı, kalıcı veya yay geri dönüşlü çalışma şekli ve panel montaj çapı kontrol edilmelidir.

Yeşil-Kırmızı İkiz Kumanda Butonları

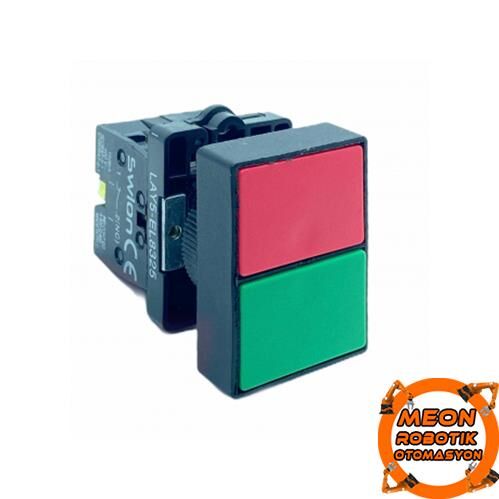

LAY5-EL8325 gibi 22 mm yeşil-kırmızı ikiz kumanda butonu modelleri, iki farklı komutu tek bir panel alanı üzerinden vermek için tasarlanır. Yeşil bölüm çoğunlukla başlatma veya devreye alma, kırmızı bölüm ise durdurma komutu için kullanılır. Renklerin gerçek görevleri uygulamanın elektrik projesine ve pano tasarımına göre belirlenmelidir.

İkiz butonlar, ayrı iki butona kıyasla pano üzerinde daha az yer kaplayabilir. Makine kumanda panoları, motor kontrol devreleri, otomasyon sistemleri ve üretim ekipmanlarında düzenli bir operatör arayüzü oluşturulmasına yardımcı olur.

Switch ve Anahtar Seçim Rehberi

Kontak Yapısını Belirleyin

Anahtar seçiminde öncelikle devrenin hangi şekilde kontrol edileceği belirlenmelidir. SPST tipi anahtarlar tek bir hattı açıp kapatırken SPDT tipi anahtarlar ortak bir terminali iki farklı çıkıştan birine yönlendirebilir. DPDT yapısındaki modeller ise iki ayrı hattı aynı anda kontrol edebilir. Bu nedenle yalnızca bacak sayısına bakmak yerine ürünün kontak bağlantı şeması incelenmelidir.

Çalışma Konumuna Dikkat Edin

On-Off, On-On ve On-Off-On ifadeleri anahtarın konumlarını belirtir. Temel enerji kontrolü için aç kapa switch yeterli olabilirken iki farklı çalışma seçeneği bulunan sistemlerde On-On veya On-Off-On modeller gerekebilir. Momentary yani yay geri dönüşlü modeller, kullanıcı anahtarı bıraktığında başlangıç konumuna döner. Kalıcı modeller ise tekrar çevrilene veya basılana kadar seçilen konumda kalır.

Akım ve Gerilim Değerini Kontrol Edin

Her anahtarın güvenli şekilde kontrol edebileceği belirli bir akım ve gerilim sınırı bulunur. Düşük güçlü elektronik sinyal devresinde çalışan bir anahtar, yüksek akım çeken motor veya ısıtıcı yükünü doğrudan anahtarlamak için uygun olmayabilir. Özellikle indüktif yüklerde ilk kalkış akımı ve kontaklarda oluşabilecek elektrik arkı dikkate alınmalıdır.

Yük akımı anahtar kapasitesini aşıyorsa anahtar doğrudan yükü beslemek yerine röle, kontaktör veya uygun bir sürücü devresini kumanda etmek için kullanılmalıdır.

Montaj Ölçüsünü İnceleyin

Panel tipi anahtarlarda montaj deliği çapı, gövde genişliği, bağlantı terminalinin yönü ve panel arkasında gereken boşluk önemlidir. Ø12 mm toggle anahtarlar ile 22 mm panel butonları aynı montaj alanına uygun değildir. Mevcut bir anahtar değiştirilecekse eski ürünün yalnızca dış görünümü değil, kesim ölçüsü ve bağlantı yapısı da karşılaştırılmalıdır.

Bağlantı Terminalini Değerlendirin

Anahtar bağlantıları lehim terminali, faston terminali, vida bağlantısı veya baskı devre pini şeklinde olabilir. Prototip ve elektronik kart uygulamalarında lehimlenebilir terminaller tercih edilirken bakım gerektiren makine panolarında sökülüp takılabilen bağlantılar daha avantajlı olabilir. Kablo kesiti ve kullanılacak terminal pabucu da anahtar bağlantı ölçüsüne uygun seçilmelidir.

Switch ve Anahtarların Kullanım Alanları

• CNC makinelerinde eksen sonu ve referans noktası algılama
• 3D yazıcı ve robotik sistemlerde hareket sınırlandırma
• Makine kumanda panolarında başlatma ve durdurma kontrolü
• Elektronik cihazlarda enerji açma ve kapatma
• Motorların çalışma yönünü veya kontrol modunu seçme
• LED aydınlatma ve fan devrelerini kontrol etme
• Kapak, kapı ve mekanik parça konumu algılama
• Test cihazları ve laboratuvar güç kaynakları
• Otomotiv elektroniği ve yardımcı kontrol sistemleri
• Arduino, ESP ve mikrodenetleyici tabanlı projeler
• Endüstriyel otomasyon ve PLC kumanda devreleri
• Hobi elektroniği, prototip ve eğitim uygulamaları

Switch ve Anahtar Kullanmanın Avantajları

• Elektrik devrelerinin kolay ve kontrollü şekilde yönetilmesini sağlar.
• Kullanıcıya fiziksel ve anlaşılır bir kontrol arayüzü sunar.
• Farklı kontak yapıları sayesinde çok sayıda uygulamaya uyarlanabilir.
• Mini modeller dar alanlı elektronik cihazlarda kullanılabilir.
• Panel tipi modeller düzenli ve profesyonel bir kumanda alanı oluşturur.
• Limit switch ürünleri mekanik hareketlerin güvenli şekilde sınırlandırılmasına yardımcı olur.
• Röle ve kontaktörlerle birlikte yüksek güçlü sistemlerin kumandasında kullanılabilir.
• Bakım, test ve arıza tespit süreçlerinde manuel kontrol imkânı sağlar.

Sıkça Sorulan Sorular

On-Off ve On-Off-On anahtar arasındaki fark nedir?

On-Off anahtar iki konuma sahiptir ve devreyi açıp kapatır. On-Off-On anahtar ise üç konumludur. Orta konumda devre kapalıyken sağ ve sol konumlarda iki farklı çıkış veya fonksiyon etkinleştirilebilir.

6 bacaklı toggle switch ne işe yarar?

Altı bacaklı modeller çoğunlukla iki ayrı devre hattını eş zamanlı kontrol etmek için kullanılır. Motor yön değiştirme veya çift kanal seçimi gibi uygulamalarda değerlendirilebilir. Bağlantı yapılmadan önce ürünün pin şeması mutlaka kontrol edilmelidir.

Limit switch motora doğrudan bağlanabilir mi?

Bu durum motorun çalışma akımına ve limit switch kontak kapasitesine bağlıdır. Yüksek akımlı motorlarda limit switch üzerinden doğrudan güç geçirmek yerine röle, kontaktör veya motor sürücüsünün kontrol girişini anahtarlamak daha güvenli bir yöntemdir.

Toggle switch ile rocker switch arasındaki fark nedir?

Toggle switch, dışarı doğru uzanan bir kol ile kontrol edilir. Rocker switch ise yüzeyindeki geniş bölümün iki tarafına basılarak çalıştırılır. Elektriksel görevleri benzer olabilir ancak montaj şekilleri ve kullanım hissi farklıdır.

Anahtar üzerindeki bacak sayısı neyi ifade eder?

Bacak sayısı, anahtarın sahip olduğu giriş, çıkış ve ortak kontakların sayısıyla ilişkilidir. Ancak aynı bacak sayısına sahip ürünler farklı kontak yapılarında olabilir. Doğru bağlantı için multimetre ile süreklilik testi yapılmalı veya üretici bağlantı şeması incelenmelidir.

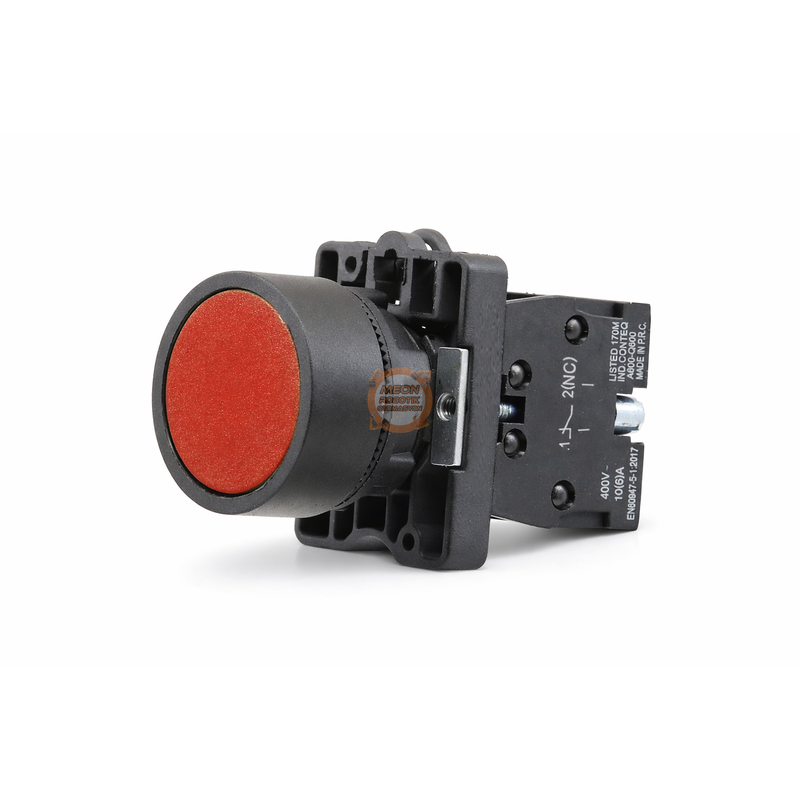

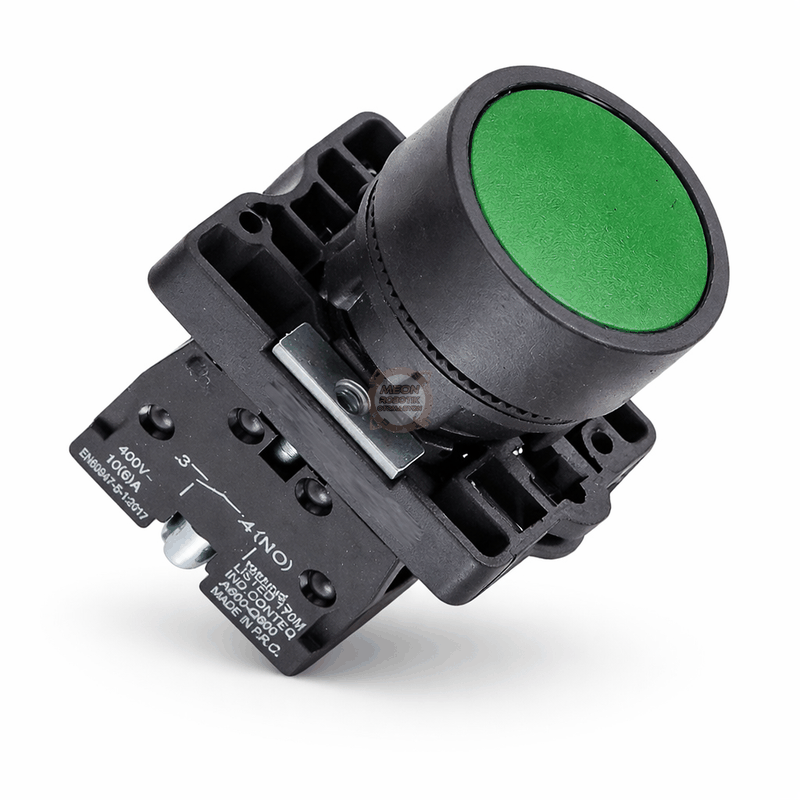

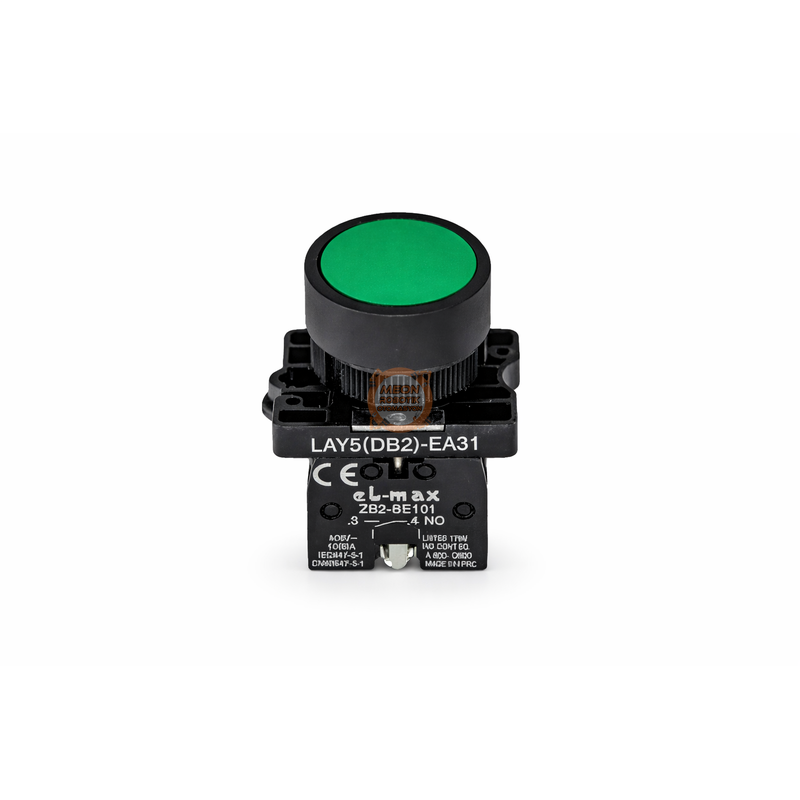

22 mm buton ne anlama gelir?

22 mm ifadesi genellikle butonun yerleştirileceği panel montaj deliğinin nominal çapını belirtir. Sipariş öncesinde ürünün gerçek montaj ölçüsü, ön yüz çapı ve panel arkasında kapladığı alan teknik bilgilerden kontrol edilmelidir.

Anahtarın hangi terminallerinin kullanılacağı nasıl bulunur?

Ürün üzerinde bağlantı şeması bulunmuyorsa multimetrenin süreklilik veya direnç ölçüm modu kullanılabilir. Anahtar farklı konumlara getirilerek hangi terminaller arasında bağlantı oluştuğu belirlenebilir. Enerji verilmiş devrede ölçüm yapılmamalıdır.
