2.4'' ST7789 LCD TFT Ekran + EC11 Rotary Encoder Modülü

2.4" ST7789 LCD TFT Ekran + EC11 Rotary Encoder Modülü

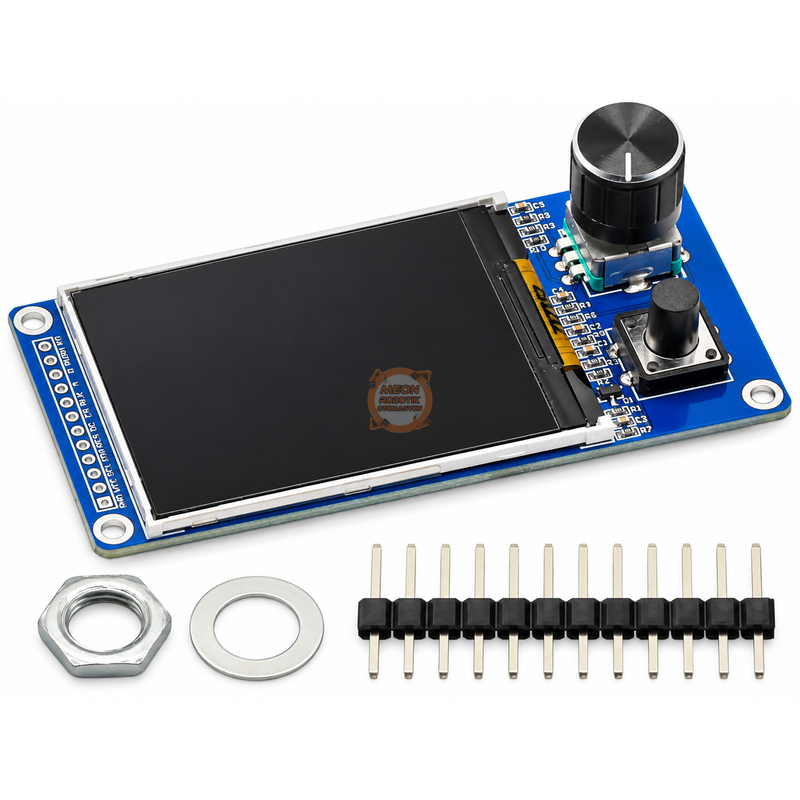

2.4" ST7789 TFT Ekran + EC11 Rotary Encoder Modülü, renkli görüntüleme ve kullanıcı kontrolünü aynı devre kartında birleştiren kompakt bir insan-makine arayüzü (HMI) modülüdür. Mikrodenetleyicilerden alınan bilgilerin ekranda görüntülenmesini, döner kodlayıcı aracılığıyla menüler arasında gezinilmesini ve parametrelerin değiştirilmesini sağlar. Arduino tabanlı elektronik projelerde, gömülü sistemlerde ve özel kontrol panellerinde kullanılabilir.

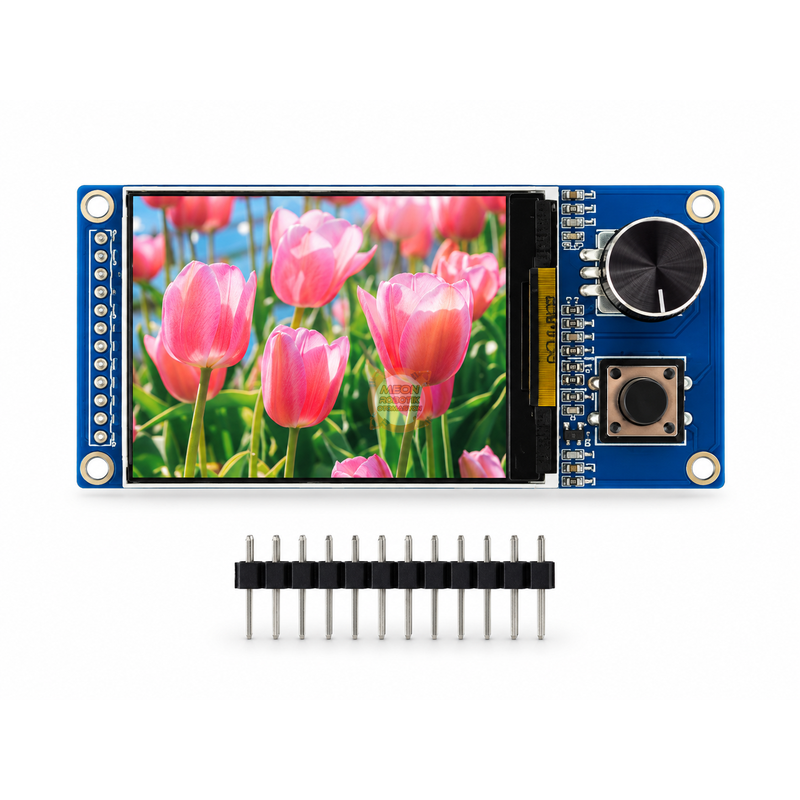

2.4 inç TFT ekran, ST7789 sürücü entegresiyle çalışır ve 320 × 240 piksel RGB çözünürlük sunar. SPI haberleşme arayüzü üzerinden mikrodenetleyiciyle iletişim kurarak metin, grafik, menü ve sistem durum bilgilerinin görüntülenmesine olanak tanır.

Kart üzerinde bulunan EC11 Rotary Encoder, dönüş başına 20 darbe ve 20 konumlandırma noktası sağlar. 15 mm şaft uzunluğuna sahip kodlayıcı, döndürme ve basma işlevlerini destekler. Ayrıca kart üzerinde bağımsız bir kontrol butonu bulunur.

Bu yapı sayesinde ekran ve kontrol elemanları için ayrı modüller kullanmaya gerek kalmaz. TFT ekran ve rotary encoder kombinasyonu, özellikle kullanıcı tarafından ayarlanabilen elektronik cihazların arayüz tasarımlarında avantaj sağlar.

Öne Çıkan Özellikler

• 2.4 inç renkli TFT LCD ekran: 320 × 240 piksel RGB çözünürlük.

• ST7789 ekran sürücüsü: SPI üzerinden görüntü kontrolü.

• EC11 rotary encoder: Döndürme ve basma fonksiyonları.

• 20 darbe / tur: Hassas kademeli kullanıcı kontrolü.

• 15 mm encoder şaftı: Kontrol düğmesiyle kullanım.

• Ek kontrol butonu: Menü onayı veya geri dönüş gibi işlevlere atanabilir.

• 3,3 V / 5 V DC besleme: İki besleme seçeneği.

• Entegre PCB tasarımı: Ekran, encoder ve kontrol butonu tek kart üzerindedir.

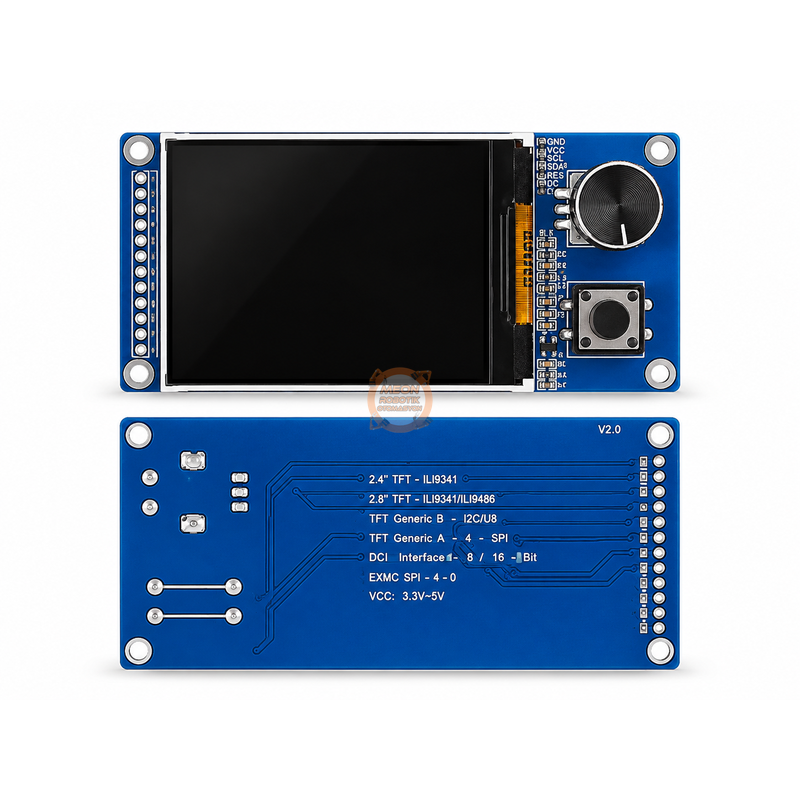

• 12 pin bağlantı arayüzü: Ekran ve kontrol sinyallerine erişim.

• Dokunmatik olmayan ekran: Kullanıcı girişi fiziksel kontrol elemanlarıyla sağlanır.

Kullanım Alanları

• Arduino tabanlı elektronik kontrol projeleri

• Mikrodenetleyici kullanıcı arayüzleri

• Menü kontrollü elektronik cihazlar

• Robotik kontrol panelleri

• Sensör verilerinin görüntülenmesi

• Elektronik hız ve zaman ayarlama arayüzleri

• Gömülü sistem uygulamaları

• DIY elektronik ve prototip geliştirme

• Cihaz durum ve parametre görüntüleme sistemleri

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Modül, 3,3 V DC veya 5 V DC besleme ile çalışacak şekilde tasarlanmıştır. TFT ekranın veri iletişimi SPI üzerinden gerçekleştirilirken EC11 rotary encoder ve ek kontrol butonu ayrı sinyal bağlantılarıyla okunabilir.

Pin Bağlantı Tablosu

Bağlantı Notu: Kart üzerindeki SCL ve SDA işaretleri, bu modülde SPI saat ve veri hatlarını ifade eder. I²C haberleşme bağlantısı olarak değerlendirilmemelidir.

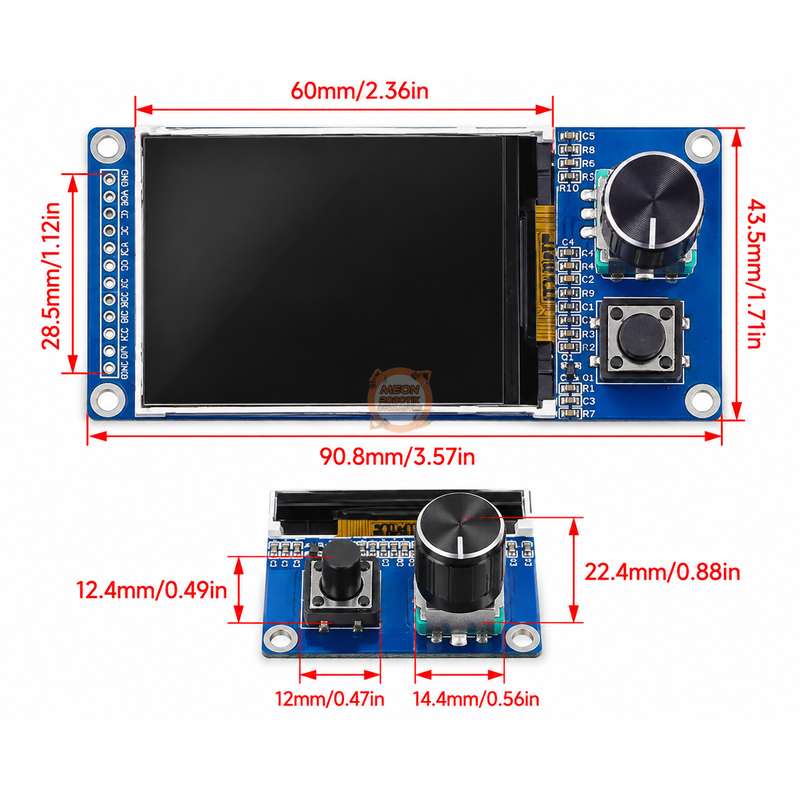

Boyutlar ve Uyumluluk

2.4 inçlik TFT ekran ve EC11 encoder aynı PCB üzerinde konumlandırılmıştır. Encoder üzerinde 15 mm uzunluğunda kontrol şaftı bulunur.

SPI destekleyen uygun mikrodenetleyicilerle kullanılabilir. Arduino tabanlı uygulamalarda ekranın ST7789 sürücüsüne uygun yazılım kütüphanesiyle başlatılması, encoder sinyallerinin ise ayrı girişlerden okunması gerekir.

Kullanım ve Güvenlik Notları

• Besleme bağlantılarında VCC ve GND terminallerini doğru bağlayın.

• Ekran haberleşmesi için ST7789 uyumlu sürücü veya kütüphane kullanın.

• Encoder dönüş ve basma hareketleri, uygulama yazılımında ayrı ayrı işlenmelidir.

• Ekran yüzeyini aşırı baskıdan ve sıvı temasından koruyun.

• Modülü çalıştırmadan önce SPI bağlantılarını ve besleme gerilimini kontrol edin.

Paket İçeriği
