Kaplin Modelleri ve Hassas Güç Aktarma Çözümleri

Kaplin, birbirine bağlı iki mil arasında dönme hareketi ve tork aktarımı gerçekleştiren mekanik bir bağlantı elemanıdır. Motor mili ile vidalı mil, enkoder, redüktör, pompa veya farklı bir döner ekipman arasında güvenilir bağlantı kurulmasını sağlar. Doğru seçilmiş bir kaplin, sistemdeki açısal ve eksenel kaçıklıkların tolere edilmesine, titreşimin azaltılmasına ve motor hareketinin bağlı ekipmana daha kararlı şekilde aktarılmasına yardımcı olur.

CNC makineleri, otomasyon sistemleri, robotik uygulamalar, paketleme makineleri ve hassas konumlandırma mekanizmalarında kullanılan mil kaplini modelleri; malzeme yapısı, esneklik oranı, tork kapasitesi, bağlantı çapı ve boşluksuz hareket kabiliyeti bakımından farklı seçeneklere ayrılır. Özellikle step motor ve servo motor sistemlerinde kaplin seçimi, makinenin hareket hassasiyetini ve uzun süreli çalışma performansını doğrudan etkileyebilir.

Meon Robotik Otomasyon kaplin kategorisinde; enkoder kaplini, çelik yaylı kaplin, kelebek kaplin, çift diyaframlı kaplin, GS-HRJ serisi hassas kaplin, sabit kaplin ve esnek kaplin gibi farklı uygulamalara yönelik ürün seçenekleri yer almaktadır. Mil çaplarına uygun olarak sunulan farklı bağlantı ölçüleri sayesinde CNC, otomasyon ve makine imalatı projeleri için doğru bağlantı elemanının belirlenmesi kolaylaşır.

Kaplin Çeşitleri ve Kullanım Özellikleri

Çelik Yaylı Enkoder Kaplinleri

Çelik yaylı kaplin modelleri, spiral veya yay formundaki metal gövdeleri sayesinde miller arasındaki küçük hizalama farklılıklarını tolere edebilir. Kategori içerisinde 6x6 mm, 8x8 mm ve 10x10 mm gibi farklı bağlantı ölçülerine sahip çelik yaylı enkoder kaplinleri bulunmaktadır.

Bu ürünler özellikle enkoder mili ile motor, ölçüm mekanizması veya hareketli sistem arasında bağlantı kurulması gereken uygulamalarda tercih edilir. Esnek metal yapısı titreşim ve darbe etkilerinin azaltılmasına yardımcı olurken dönme hareketinin kontrollü biçimde aktarılmasını sağlar. Düşük ve orta torklu hassas sistemlerde kullanılan çelik yaylı kaplinlerde, mil çapının ürün ölçüsüyle tam uyumlu olması önemlidir.

Kelebek Enkoder Kaplinleri

Kelebek kaplin modelleri, gövde içerisinde yer alan esnek bağlantı yapısı sayesinde hareket aktarımı sırasında oluşabilecek küçük kaçıklıkları karşılamak üzere tasarlanır. Kategoride 6x6 mm, 8x8 mm ve 10x10 mm ölçülerinde kelebek enkoder kaplini seçenekleri bulunmaktadır.

Kelebek kaplinler; enkoder bağlantıları, ölçüm sistemleri, otomasyon makineleri ve düşük torklu hareket aktarım uygulamalarında kullanılabilir. Esnek yapıları, bağlı ekipmanların ani yük değişimlerinden daha az etkilenmesine yardımcı olabilir. Bununla birlikte sistemde ihtiyaç duyulan maksimum devir, tork ve çalışma sıcaklığı ürün seçimi sırasında değerlendirilmelidir.

Çift Diyaframlı Kaplinler

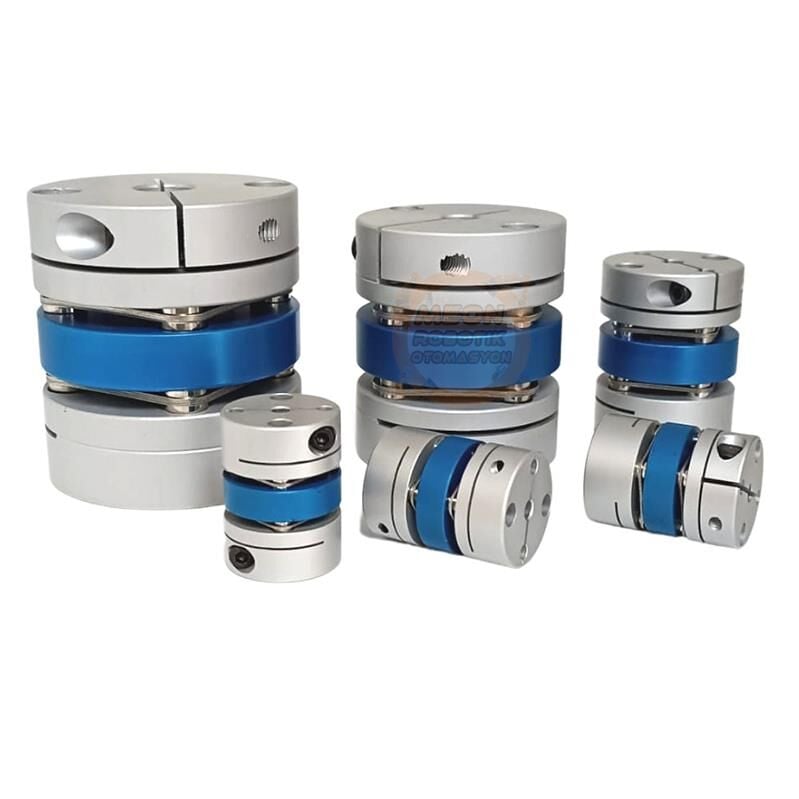

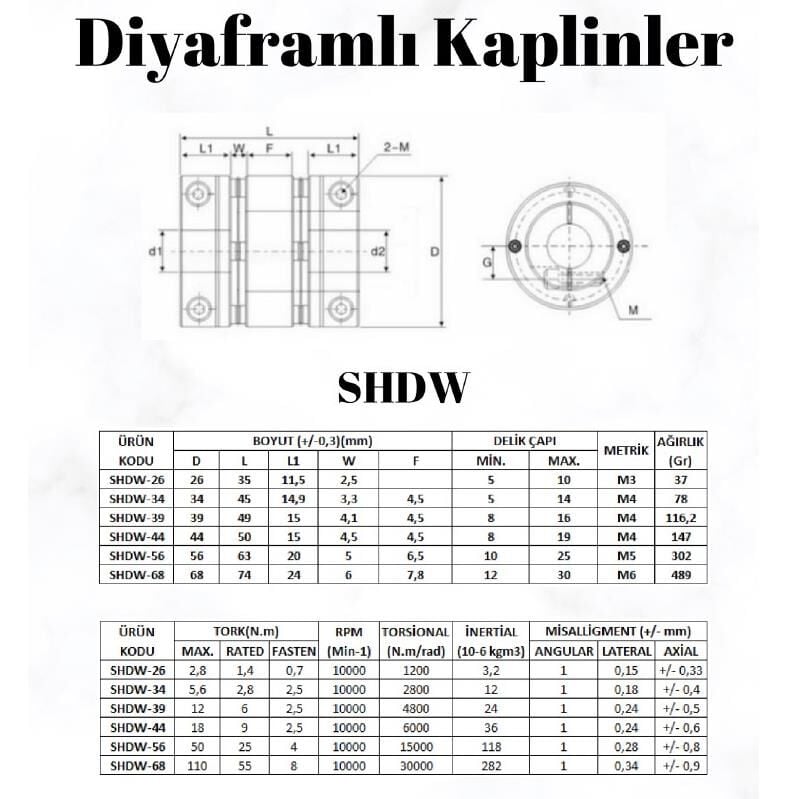

Diyaframlı kaplin, ince ve esnek metal diyaframların deformasyonu sayesinde eksenel, açısal ve paralel hizalama farklılıklarını karşılayabilen hassas bir bağlantı çözümüdür. Çift diyaframlı tasarımlar, tek diyaframlı modellere göre daha yüksek hizalama toleransı sunabilir ve özellikle servo kontrollü hareket sistemlerinde tercih edilebilir.

Çift diyaframlı kaplin modelleri boşluksuz hareket aktarımı gerektiren CNC makineleri, robotik eksenler, lineer hareket sistemleri ve hassas otomasyon uygulamaları için uygundur. Metal bağlantı yapısı yağlama gerektirmeden çalışabilir ve doğru boyutlandırıldığında yüksek konumlandırma hassasiyetinin korunmasına katkı sağlar.

GS ve HRJ Serisi Hassas CNC Kaplinleri

Kategori içerisinde GS09, GS12, GS14, GS19, GS24 ve GS28 gibi farklı gövde ölçülerine sahip hassas CNC kaplini seçenekleri bulunmaktadır. HRJ C20, C25, C30, C40, C55 ve C65 serileriyle ilişkilendirilen bu ürünler, farklı motor gücü ve mil çapı gereksinimlerine göre seçim yapılmasına olanak tanır.

GS kaplin modelleri genellikle iki metal göbek ve arada bulunan elastomerik yıldız elemandan oluşan çeneli kaplin yapısına sahiptir. Bu tasarım tork aktarımına yardımcı olurken darbe ve titreşimlerin sönümlenmesine katkıda bulunur. Servo motor, step motor, vidalı mil, redüktör ve CNC eksen sistemleri gibi uygulamalarda kullanılabilir.

GS-HRJ serisi seçiminde yalnızca kaplinin dış gövde ölçüsü değil; giriş ve çıkış mil çapları, nominal tork, maksimum tork, devir değeri ve elastomer sertliği de dikkate alınmalıdır. Makinenin ani hızlanma ve yavaşlama yaptığı dinamik uygulamalarda emniyet payı bırakılarak seçim yapılması önerilir.

Sabit Kaplin Modelleri

Sabit kaplin, iki mili esneme olmadan doğrudan birbirine bağlayan basit ve ekonomik bir bağlantı elemanıdır. Kategoride bulunan 5x5 mm ve 5x8 mm sabit kaplin seçenekleri, aynı veya farklı çaptaki iki milin birleştirilmesinde kullanılabilir.

Sabit kaplinler kompakt yapıları ve kolay montaj avantajlarıyla öne çıkar. Ancak esnek olmadıkları için motor mili ile bağlı milin çok iyi hizalanmış olması gerekir. Eksen kaçıklığı bulunan bir sistemde sabit kaplin kullanılması; rulmanlara, motor miline veya vidalı mile ilave yük bindirebilir. Bu nedenle hassas hizalanmış, düşük titreşimli ve kısa bağlantı gerektiren sistemlerde tercih edilmelidir.

Esnek Kaplin Modelleri

Esnek kaplin modelleri, iki mil arasındaki küçük eksenel, paralel veya açısal kaçıklıkları belirli sınırlar içerisinde tolere etmek amacıyla kullanılır. 5x5 mm gibi kompakt ölçülerde sunulan modeller; mini CNC sistemleri, küçük step motor uygulamaları, 3D yazıcı mekanizmaları ve hobi otomasyon projeleri için kullanılabilir.

Esnek yapı, motor titreşimlerinin bağlı ekipmana doğrudan iletilmesini azaltabilir. Bununla birlikte aşırı esneklik, yüksek hassasiyet gerektiren sistemlerde burulma etkisi oluşturabileceğinden kaplinin tork sertliği ve boşluk değeri mutlaka değerlendirilmelidir.

Kaplin Seçerken Nelere Dikkat Edilmelidir?

Doğru motor kaplini seçimi yalnızca mil çapına göre yapılmamalıdır. Kaplinin kullanılacağı makinenin hareket karakteristiği, motor tipi, çalışma devri ve yük koşulları birlikte değerlendirilmelidir.

• Mil çapları: Motor ve ekipman millerinin çapları hassas şekilde ölçülmeli, kaplinin iki bağlantı deliği bu ölçülere uygun seçilmelidir.
• Tork kapasitesi: Kaplinin nominal tork değeri, motorun ürettiği maksimum torkun üzerinde olmalıdır.
• Hizalama toleransı: Sistemde paralel, açısal veya eksenel kaçıklık bulunuyorsa sabit kaplin yerine uygun esnek kaplin tercih edilmelidir.
• Boşluksuz çalışma: CNC ve servo uygulamalarında yön değişimi sırasında konum kaybını azaltmak için düşük boşluklu veya boşluksuz kaplinler değerlendirilmelidir.
• Maksimum devir: Yüksek hızlı sistemlerde kaplinin balans durumu ve izin verilen maksimum dönüş hızı kontrol edilmelidir.
• Atalet değeri: Hızlı tepki beklenen servo sistemlerinde düşük ataletli kaplinler motorun dinamik performansını destekleyebilir.
• Çalışma ortamı: Toz, nem, yağ, kimyasal madde ve sıcaklık koşulları kaplin malzemesiyle uyumlu olmalıdır.
• Montaj biçimi: Sıkma vidalı, kelepçeli veya kamalı bağlantı seçenekleri uygulamanın yük durumuna göre değerlendirilmelidir.

Kaplinlerin Kullanım Alanları

• CNC router, CNC torna ve CNC freze eksen sistemleri
• Step motor ve servo motor bağlantıları
• Vidalı mil ve motor mili birleştirme uygulamaları
• Enkoder, takometre ve ölçüm sistemleri
• Robotik kol ve otomatik konumlandırma mekanizmaları
• Paketleme, dolum ve etiketleme makineleri
• Konveyör ve taşıma sistemleri
• Redüktör, pompa ve küçük motor bağlantıları
• 3D yazıcı ve mini CNC projeleri
• Endüstriyel otomasyon ve özel makine imalatı

Kaplin Kullanmanın Avantajları

• Motor ile mekanik ekipman arasında güvenilir tork aktarımı sağlar.
• Uygun modeller küçük mil hizalama hatalarını tolere edebilir.
• Titreşim ve ani darbe etkilerinin azaltılmasına yardımcı olur.
• Motor, rulman ve vidalı mil üzerindeki istenmeyen yükleri sınırlayabilir.
• Bakım ve parça değişimi sırasında millerin kolay ayrılmasını sağlar.
• Hassas CNC ve servo sistemlerinde konumlandırma performansını destekler.
• Farklı mil çaplarının birbirine bağlanmasına imkân verir.
• Kompakt yapısı sayesinde dar montaj alanlarında kullanılabilir.

Sıkça Sorulan Sorular

Kaplin ne işe yarar?

Kaplin, motor mili ile vidalı mil, enkoder, redüktör veya başka bir döner ekipman arasında bağlantı kurarak dönme hareketi ve tork aktarımı gerçekleştirir.

CNC makinesi için hangi kaplin kullanılmalıdır?

CNC sistemlerinde tork kapasitesi yüksek, düşük boşluklu ve mil kaçıklıklarını tolere edebilen kaplinler tercih edilmelidir. Servo sistemlerde çift diyaframlı veya hassas GS-HRJ kaplinler, daha küçük sistemlerde uygun ölçülü esnek kaplinler değerlendirilebilir.

Kaplin ölçüsü nasıl belirlenir?

Motor mili ve bağlanacak ekipmanın mil çapı ayrı ayrı ölçülür. Örneğin motor mili 5 mm, diğer mil 8 mm ise 5x8 mm bağlantı ölçüsüne sahip bir kaplin seçilmelidir.

Sabit kaplin ile esnek kaplin arasındaki fark nedir?

Sabit kaplin iki mili rijit olarak bağlar ve hizalama hatalarını tolere etmez. Esnek kaplin ise tasarımına bağlı olarak küçük paralel, açısal veya eksenel kaçıklıkları karşılayabilir ve titreşim aktarımını azaltabilir.

Enkoder kaplini neden esnek olmalıdır?

Enkoder milleri hassas yapıya sahiptir. Küçük hizalama hatalarının doğrudan enkoder miline yük bindirmesini azaltmak için çelik yaylı veya kelebek yapılı esnek enkoder kaplinleri kullanılabilir.

Kaplin montajında nelere dikkat edilmelidir?

Miller temizlenmeli, kaplin içerisine uygun derinlikte yerleştirilmeli ve bağlantı vidaları dengeli biçimde sıkılmalıdır. İki mil kaplin içerisinde birbirine dayanacak şekilde sıkıştırılmamalı, kaplinin esneme payı korunmalıdır.

Yanlış kaplin seçimi ne gibi sorunlara yol açar?

Yanlış ölçü veya yetersiz tork kapasitesine sahip kaplin; titreşim, konum kaybı, vida gevşemesi, kaplin kırılması, motor mili zorlanması ve rulman ömrünün azalması gibi problemlere neden olabilir.

Meon Robotik Otomasyon Kaplin Çözümleri

Meon Robotik Otomasyon; CNC, robotik, mekanik hareket ve endüstriyel otomasyon uygulamalarına yönelik farklı ölçü ve yapılarda CNC kaplini seçenekleri sunar. Çelik yaylı ve kelebek enkoder kaplinlerinden çift diyaframlı modellere, GS-HRJ serisi hassas kaplinlerden ekonomik sabit ve esnek kaplinlere kadar farklı proje ihtiyaçlarına uygun çözümler kategoride bir arada bulunmaktadır.

Kaplin seçimi yaparken motor mili çapını, bağlanacak ekipmanın mil ölçüsünü, sistem torkunu ve hizalama durumunu birlikte değerlendirmeniz gerekir. Meon Robotik Otomasyon ürün seçeneklerini inceleyerek CNC makineniz, otomasyon projeniz veya özel makine uygulamanız için uygun kaplin modelini güvenle belirleyebilirsiniz.
