Röle Kartları ve Elektronik Yük Kontrol Modülleri

Röle kartları, düşük voltajlı bir kontrol sinyali kullanarak motor, lamba, fan, pompa, solenoid valf, alarm, kontaktör ve benzeri elektrikli yüklerin açılıp kapatılmasını sağlayan elektronik kontrol modülleridir. Mikrodenetleyici veya kontrol cihazından gelen sinyal, röle bobinini tetikler ve rölenin kontak yapısı değiştirilerek kontrol devresi ile yük devresi arasında anahtarlama gerçekleştirilir.

Arduino, Raspberry Pi, ESP, PIC, ARM tabanlı geliştirme kartları, PLC sistemleri ve özel elektronik kontrol devrelerinde kullanılan röle modülü çeşitleri; çalışma voltajına, kanal sayısına, tetikleme seviyesine, kontak kapasitesine ve izolasyon yapısına göre seçilmelidir. Meon Robotik Otomasyon röle kartları kategorisinde 5V, 12V ve 24V çalışma gerilimine sahip; tek kanaldan 16 kanala kadar farklı seçenekler sunan ürünler bulunmaktadır.

Kategoride yer alan birçok modelde NO, NC ve COM bağlantı terminalleri bulunur. Böylece bağlı cihazın röle tetiklendiğinde çalışması veya röle bırakıldığında aktif kalması sağlanabilir. Bazı modellerde optik izolasyon, durum LED'i ve lojik seviye ile tetikleme gibi kontrol sistemlerine entegrasyonu kolaylaştıran özellikler de bulunabilir.

Röle Kartı Çeşitleri ve Alt Grupları

5V Röle Kartları

5V röle kartı modelleri, özellikle Arduino ve 5V lojik seviyeye sahip elektronik geliştirme kartlarıyla gerçekleştirilen projelerde tercih edilir. Kategoride 1, 2, 4, 6, 8 ve 16 kanallı seçenekler bulunması, tek bir cihazdan çok sayıda bağımsız yükün kontrol edilmesine kadar farklı uygulamalara çözüm sunar.

Arduino röle kartı olarak da kullanılan bu ürünlerde her kanal ayrı bir dijital çıkış üzerinden kontrol edilebilir. Bir kanal aydınlatmayı, diğer kanal fanı, pompayı veya farklı bir otomasyon elemanını kumanda edebilir. Kategorideki birçok standart röle kartında kanal başına AC 250V/10A ve DC 30V/10A seviyelerine kadar belirtilen kontak değerleri bulunmakla birlikte, uygulanacak yükün karakteristiği mutlaka dikkate alınmalıdır.

12V Röle Kartları

12V röle kartı çeşitleri; araç elektroniği, güvenlik sistemleri, alarm devreleri, akü ile çalışan uygulamalar, otomasyon panoları ve 12V DC güç kaynağı bulunan projeler için uygundur. Tek kanallı modeller basit açma-kapama işlemlerinde kullanılırken 2, 4, 6 ve 8 kanallı kartlar çoklu ekipman kontrolünde avantaj sağlar.

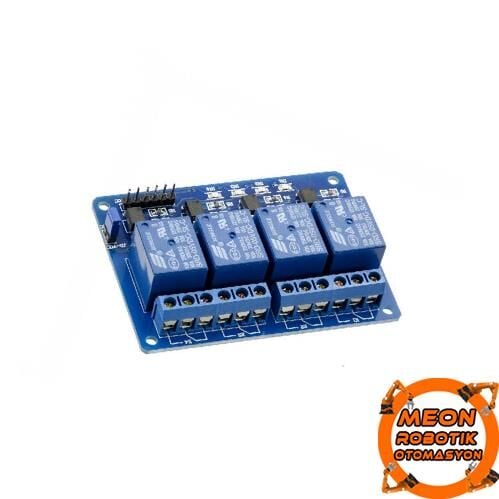

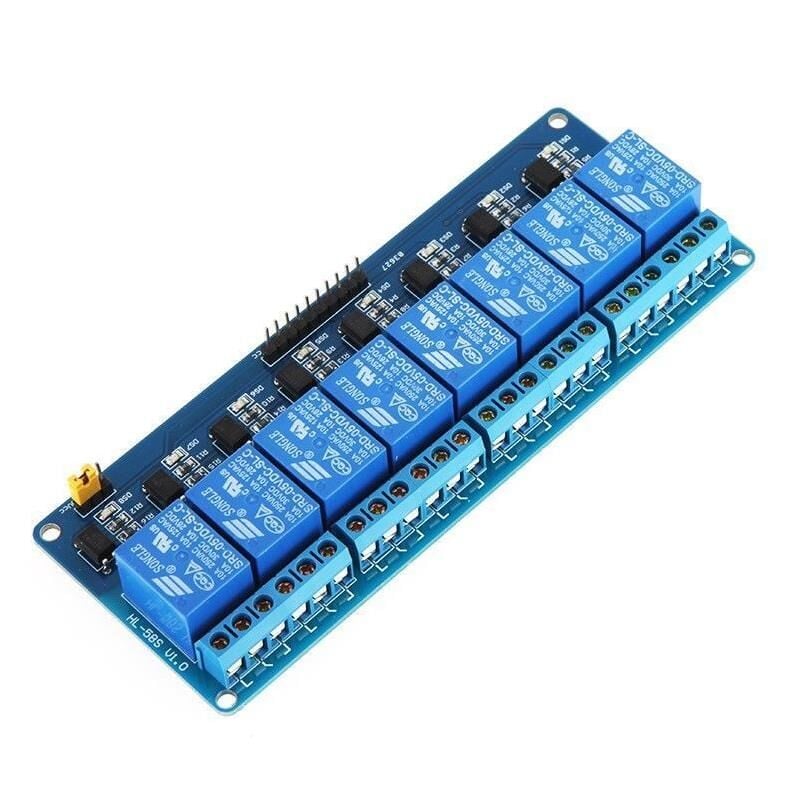

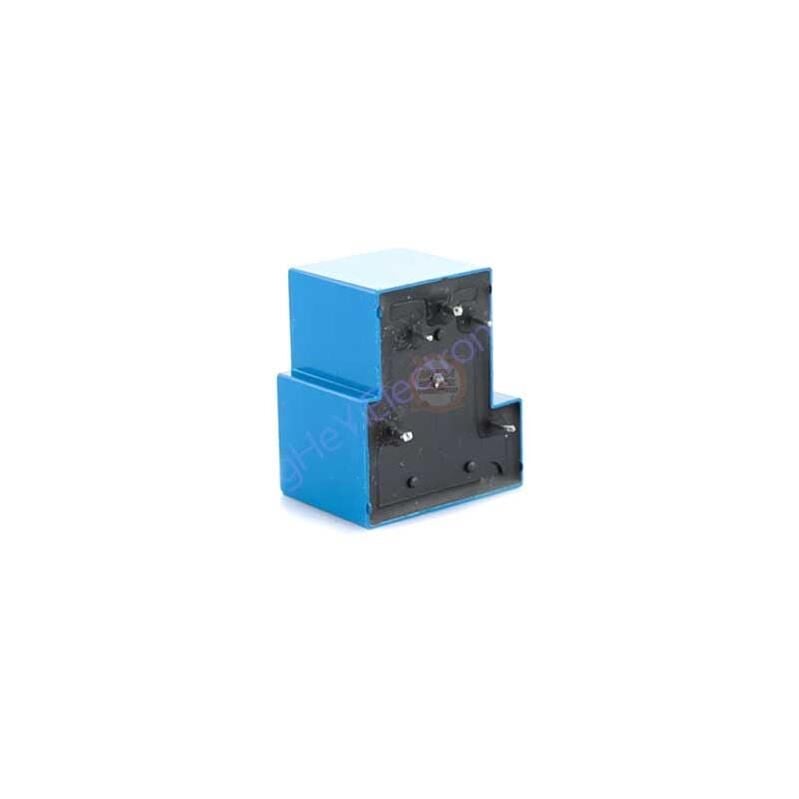

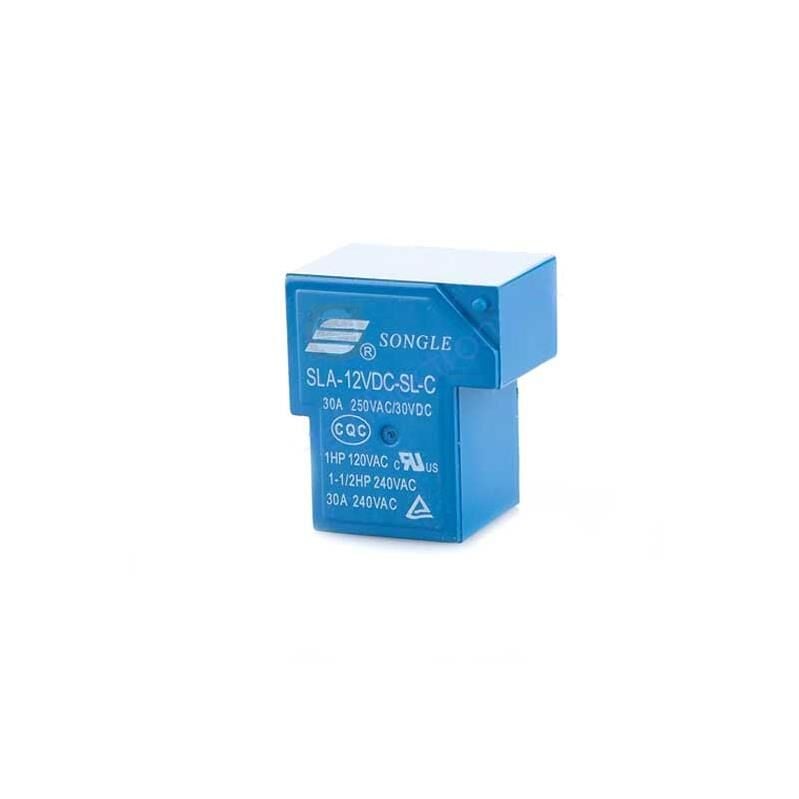

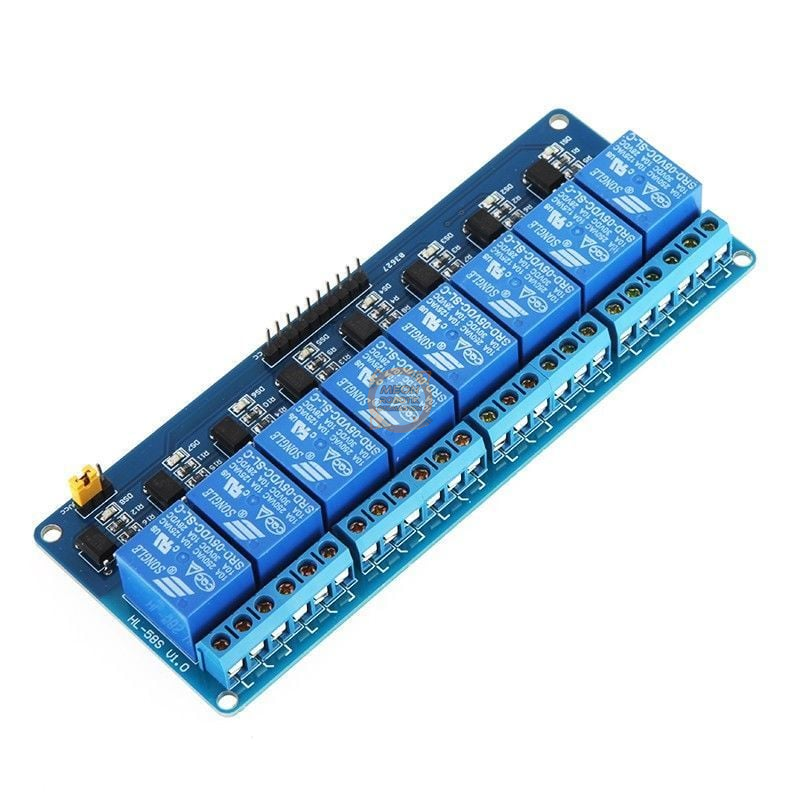

Özellikle 4 kanal röle kartı ve 8 kanal röle kartı modelleri, birden fazla valf, lamba, fan veya yardımcı rölenin aynı kontrol sistemi üzerinden yönetilmesine imkân verir. Kategoride ayrıca 12V bobin gerilimine ve 30A anahtarlama kapasitesine sahip 5 pinli yüksek akım röle seçenekleri de yer almaktadır.

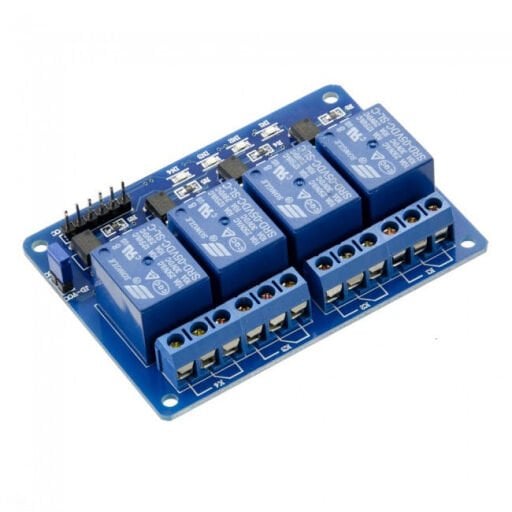

24V Röle Kartları

24V röle kartı modelleri, 24V DC kontrol geriliminin yaygın olarak kullanıldığı endüstriyel otomasyon sistemlerine yönelik çözümler sunar. PLC panoları, makine kontrol sistemleri, sensör çıkışları, solenoid valfler ve endüstriyel yardımcı devrelerde 24V ürünler daha uygun bir sistem bütünlüğü sağlayabilir.

Kategoride 2, 4, 6 ve 8 kanallı 24V seçenekleri bulunmaktadır. Bir PLC röle modülü seçilirken yalnızca bobin gerilimi değil, girişin tetikleme seviyesi de kontrol edilmelidir. 24V ile tetiklenen bir kartın 3,3V veya 5V mikrodenetleyici çıkışına doğrudan bağlanması uygun olmayabilir.

Tek ve Çok Kanallı Röle Modülleri

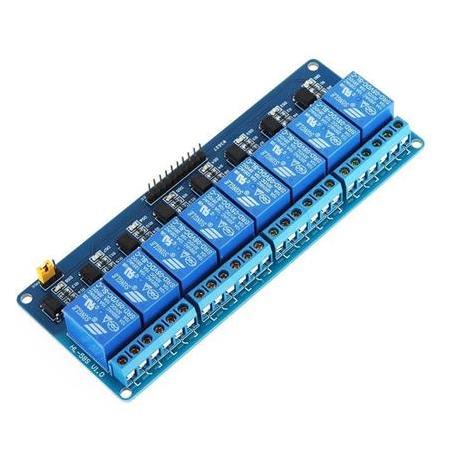

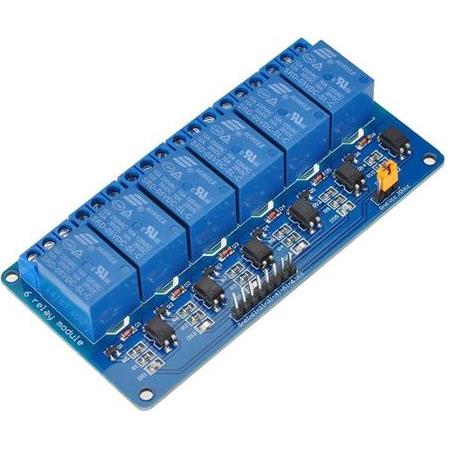

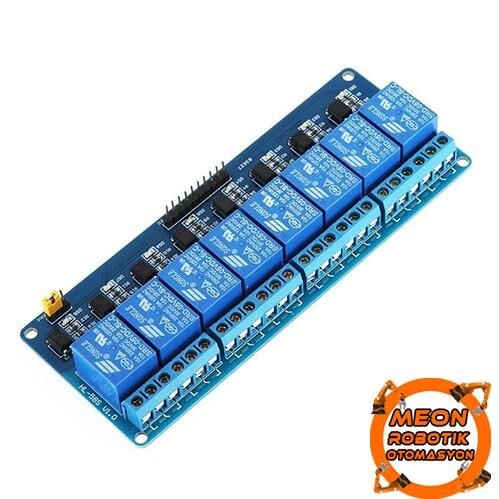

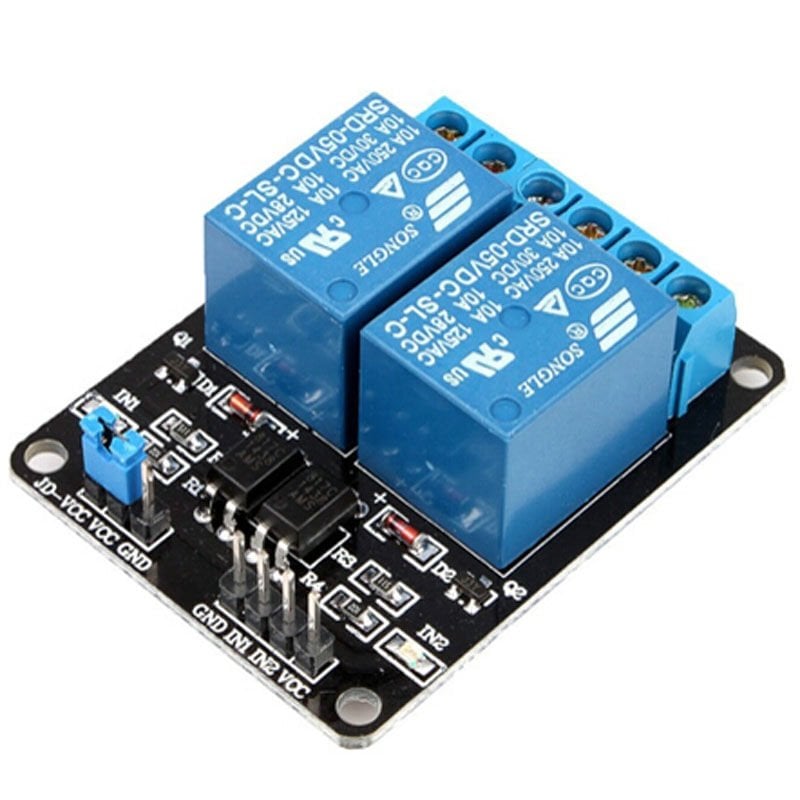

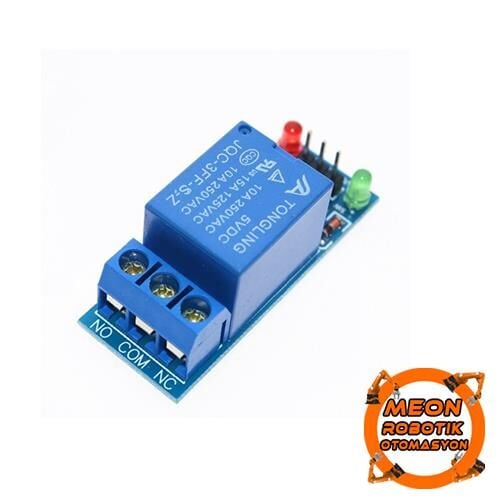

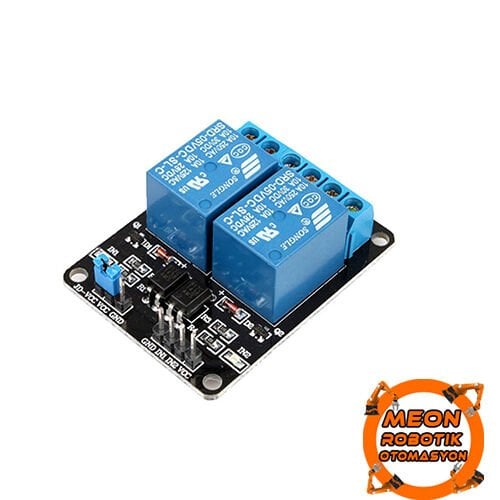

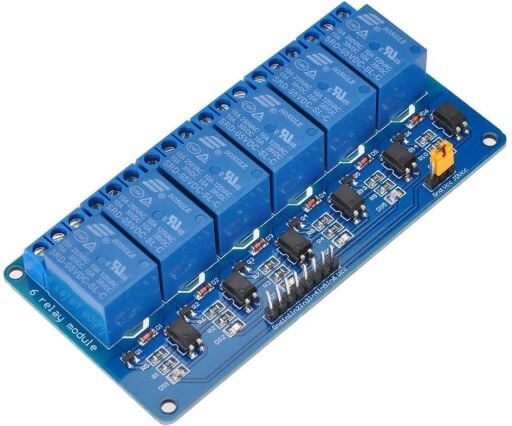

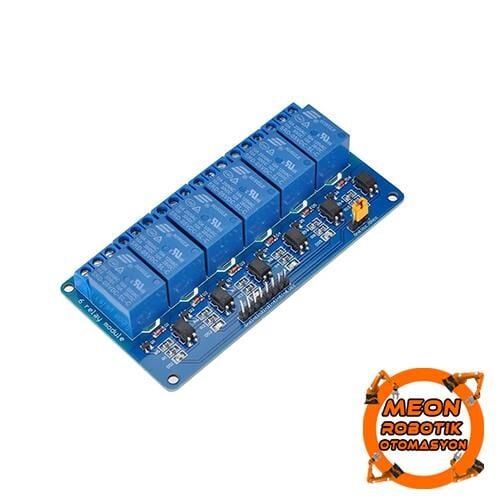

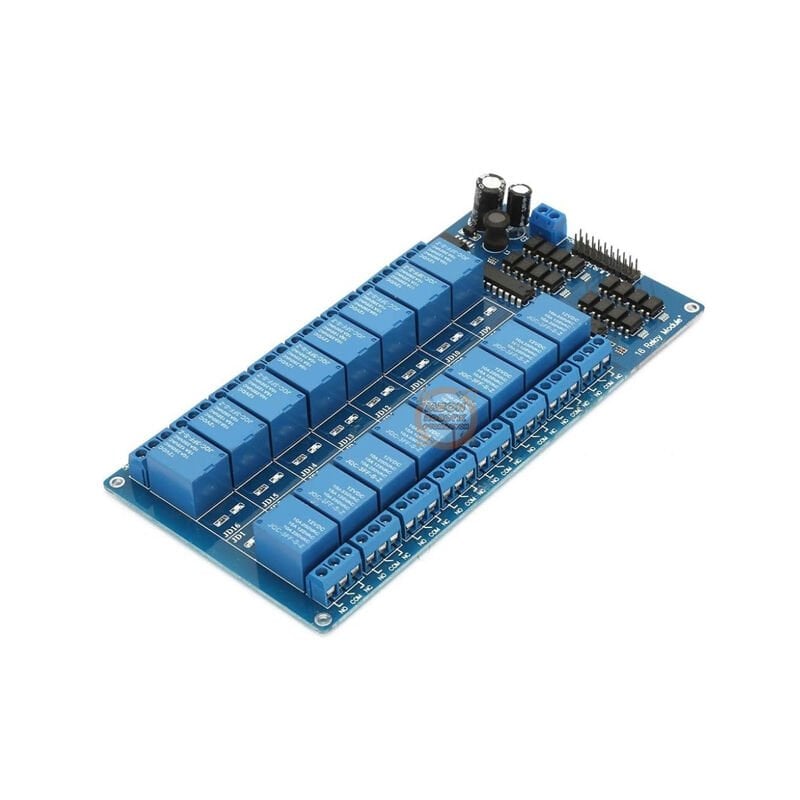

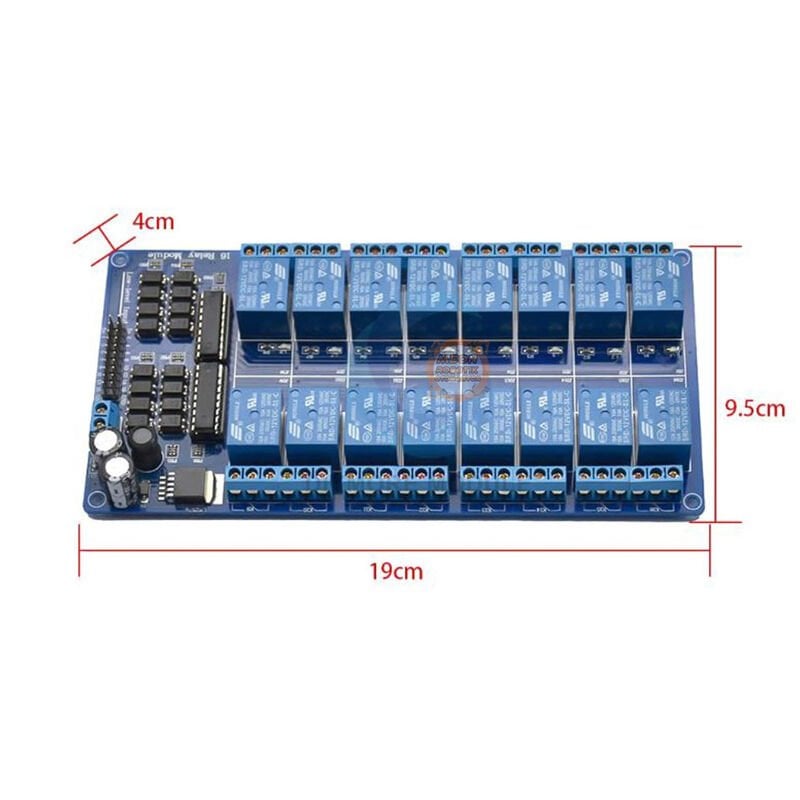

1 kanal röle kartı, yalnızca bir elektrikli yükün kontrol edileceği kompakt uygulamalarda kullanılır. 2 kanal röle kartı çift yönlü motor kontrolü, iki farklı aydınlatma hattı veya iki bağımsız cihazın kumandası için tercih edilebilir. Daha kapsamlı sistemlerde 4, 6, 8 ve 16 kanal röle kartı seçenekleri, kontrol panosundaki modül sayısını ve kablolama karmaşasını azaltabilir.

Çok kanallı modellerde her röle için ayrı kontrol girişi ve çoğunlukla ayrı durum LED'i bulunur. Böylece hangi kanalın aktif olduğu kontrol panosu veya prototip devre üzerinde kolayca takip edilebilir.

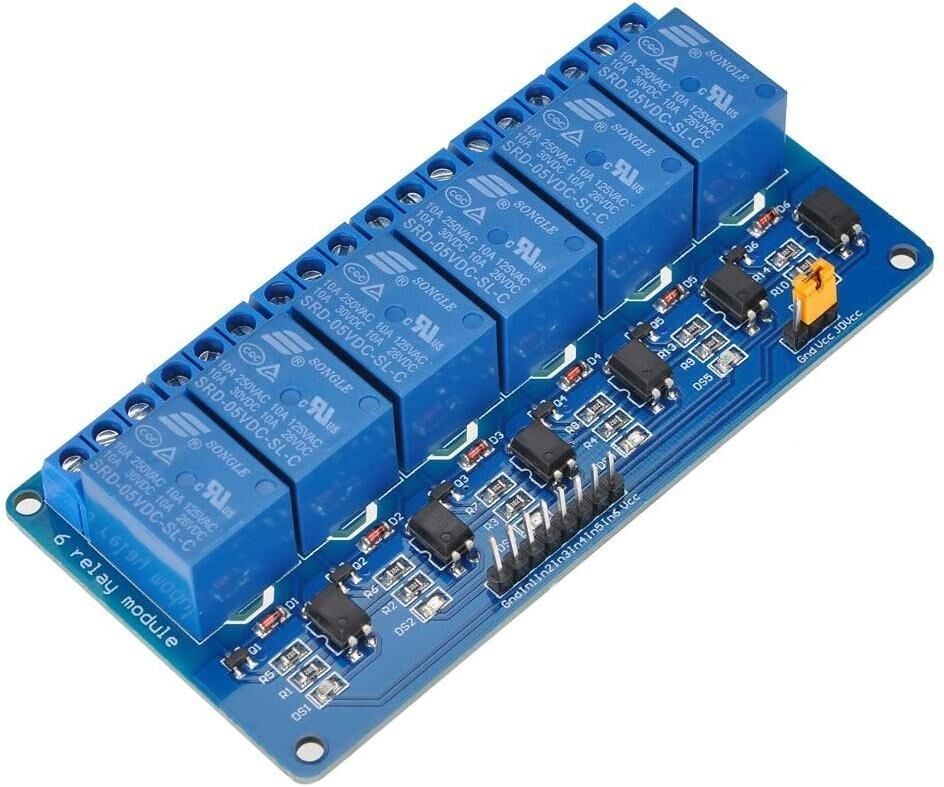

Optik İzolasyonlu Röle Kartları

Optokuplörlü röle kartı, kontrol devresi ile röle sürme bölümünü elektriksel olarak ayırmaya yardımcı olur. Bu yapı; röle bobini, motorlar veya endüktif yükler nedeniyle oluşabilecek parazitlerin mikrodenetleyici tarafını etkileme riskini azaltabilir. Ancak gerçek izolasyon seviyesi kartın besleme bağlantısına, jumper yapısına ve devre tasarımına bağlıdır.

NE555 Zaman Ayarlı Röle Kartları

Zaman rölesi modelleri, enerji verildikten sonra yükün belirli bir gecikmeyle devreye alınması gereken uygulamalarda kullanılır. Kategoride bulunan 5V NE555 tabanlı tekli röle kartı, ayarlanan süre tamamlandıktan sonra röle çıkışını değiştirir. Gecikmeli fan çalıştırma, alarm devresi, aydınlatma, deney seti ve basit otomasyon uygulamalarında ekonomik bir çözüm oluşturur.

Röle Kartı Seçim Rehberi

Doğru röle kartını seçmek için öncelikle kontrol sisteminin çalışma gerilimi belirlenmelidir. Arduino tabanlı projelerde çoğunlukla 5V ürünler kullanılırken araç ve akülü sistemlerde 12V, endüstriyel kontrol panolarında ise 24V modeller tercih edilebilir.

• Çalışma gerilimi: Kartın 5V, 12V veya 24V besleme ihtiyacı kontrol edilmelidir.
• Tetikleme seviyesi: Girişin 3,3V, 5V veya 24V sinyalle çalışıp çalışmadığı doğrulanmalıdır.
• Kanal sayısı: Kontrol edilecek bağımsız cihaz sayısına göre 1, 2, 4, 6, 8 veya 16 kanal seçilmelidir.
• Kontak kapasitesi: Yükün AC/DC gerilimi, sürekli akımı ve ilk kalkış akımı dikkate alınmalıdır.
• Yük tipi: Rezistif, kapasitif ve endüktif yüklerin röle kontaklarına etkisi farklıdır.
• Kontak yapısı: Uygulamaya göre NO, NC ve COM terminallerinin bulunmasına dikkat edilmelidir.
• İzolasyon: Hassas kontrol devrelerinde optokuplörlü ve ayrı besleme destekli modeller değerlendirilebilir.
• Montaj alanı: Kart ölçüleri, terminal yerleşimi ve pano içerisindeki bağlantı boşluğu kontrol edilmelidir.

Bir rölenin üzerinde yazan maksimum akım değeri her yükte aynı güvenli çalışma kapasitesi anlamına gelmez. Motor, pompa, solenoid, kompresör ve trafo gibi endüktif yükler ilk kalkış sırasında nominal akımın üzerinde akım çekebilir. Bu tür uygulamalarda güvenlik payı bırakılmalı; gerektiğinde röle kartı doğrudan yükü değil, uygun kapasitedeki kontaktörü kontrol etmelidir.

Röle Kartlarının Kullanım Alanları

• Arduino, ESP, PIC, ARM ve Raspberry Pi projeleri
• PLC kontrollü makine ve otomasyon panoları
• Akıllı ev ve uzaktan cihaz kontrol sistemleri
• Aydınlatma ve reklam tabelası kontrol devreleri
• Fan, pompa ve küçük motor açma-kapama uygulamaları
• Solenoid valf, kilit ve elektromıknatıs kontrolü
• Alarm, siren ve güvenlik sistemleri
• Sera, sulama ve tarımsal otomasyon projeleri
• Test cihazları, eğitim setleri ve prototip uygulamalar
• Araç elektroniği ve 12V akü sistemleri

Röle Modüllerinin Avantajları

• Düşük güçlü kontrol sinyaliyle daha yüksek gerilimli yüklerin anahtarlanmasını sağlar.
• AC ve DC devrelerin kontrolünde kullanılabilecek farklı kontak seçenekleri sunar.
• NO ve NC bağlantıları sayesinde farklı çalışma senaryolarına uyarlanabilir.
• Tek kart üzerinde birden fazla bağımsız yükün kontrol edilmesine olanak tanır.
• Vidalı terminaller sayesinde yük bağlantılarının düzenli yapılmasını kolaylaştırır.
• Durum LED'leri aktif kanalların hızlı şekilde kontrol edilmesini sağlar.
• Prototip, hobi ve endüstriyel otomasyon projelerine kolayca entegre edilebilir.

Sıkça Sorulan Sorular

5V, 12V ve 24V röle kartı arasındaki fark nedir?

Temel fark röle bobininin ve kartın ihtiyaç duyduğu çalışma gerilimidir. Kontrol sisteminizde bulunan güç kaynağına ve tetikleme sinyaline uygun voltajdaki model seçilmelidir.

Röle kartı Arduino ile kullanılabilir mi?

Birçok 5V model Arduino ile kullanılabilir. Bununla birlikte kartın tetikleme seviyesi, aktif LOW veya aktif HIGH çalışma yapısı ve kanal başına ihtiyaç duyduğu giriş akımı ürün özelliklerinden kontrol edilmelidir.

3,3V çıkışlı ESP32 veya STM32 röle kartını tetikleyebilir mi?

Bu durum röle kartının giriş devresine bağlıdır. Bazı 5V kartlar 3,3V sinyali algılayabilirken bazı modeller yeterli tetikleme sağlayamaz. Özellikle 12V ve 24V tetiklemeli ürünler doğrudan bağlanmamalıdır.

NO, NC ve COM bağlantıları ne anlama gelir?

COM ortak kontak, NO röle pasifken açık olan kontak, NC ise röle pasifken kapalı olan kontaktır. Yükün normalde kapalı veya normalde açık çalışmasına göre uygun terminal kullanılır.

Röle kartıyla 220V veya 230V cihaz kontrol edilebilir mi?

Ürün kontak değerleri uygun olduğu sürece şebeke gerilimli yükler anahtarlanabilir. Ancak bağlantıların izole kutu içerisinde, sigorta ve gerekli koruma elemanları kullanılarak yetkili kişiler tarafından yapılması gerekir.

Motor ve pompa doğrudan röle kartına bağlanabilir mi?

Küçük yüklerde mümkün olabilir ancak motorların kalkış akımı ve endüktif yapısı dikkate alınmalıdır. Yüksek güçlü motor ve pompalarda röle kartının uygun bir kontaktörü veya motor sürücüsünü tetiklemesi daha güvenlidir.

Kaç kanallı röle kartı seçilmelidir?

Her bağımsız yük için bir röle kanalı gerekir. İleride sisteme yeni cihazlar eklenmesi planlanıyorsa ihtiyaç duyulan kanal sayısından daha yüksek kapasiteli bir çok kanallı röle kartı seçilebilir.

Zaman ayarlı röle ile standart röle kartı arasındaki fark nedir?

Standart röle kartı giriş sinyali geldiğinde çıkışı değiştirir. Zaman ayarlı modeller ise belirlenen süreyi bekledikten sonra röleyi tetikleyerek gecikmeli çalışma fonksiyonu sağlar.

Meon Robotik Otomasyon Röle Kartı Çözümleri

Meon Robotik Otomasyon; elektronik geliştirme projelerinden makine otomasyonuna kadar farklı ihtiyaçlara yönelik 5V röle modülü, 12V röle modülü, 24V röle modülü, zaman gecikmeli röle ve çok kanallı kontrol kartı seçenekleri sunar. Projenizin besleme gerilimine, kanal ihtiyacına ve kontrol edilecek yükün özelliklerine göre uygun modeli kategori içerisinden inceleyebilirsiniz.

Tek cihaz kontrolünden 16 bağımsız çıkışın yönetimine kadar genişleyen ürün seçenekleri sayesinde hobi elektroniği, robotik, akıllı ev, tarımsal otomasyon ve endüstriyel kontrol uygulamalarına uygun çözümlere ulaşabilirsiniz. Doğru röle kartı seçimi için çalışma voltajı, tetikleme sinyali ve yük kapasitesinin birlikte değerlendirilmesi önerilir.
