18’lik Hareketli Kablo Kanalı

18’lik hareketli kablo kanalı; masaüstü CNC makineleri, lazer gravür sistemleri, küçük otomasyon projeleri, 3D yazıcılar ve kompakt lineer hareket mekanizmalarında kullanılan kabloların düzenli ve kontrollü biçimde taşınmasını sağlayan plastik kablo taşıma sistemidir. Yaklaşık 18 mm iç yüksekliğe sahip kompakt yapısı sayesinde dar montaj alanlarında kullanılabilir.

Makinenin sabit bölümü ile hareketli ekseni arasındaki step motor, sensör, limit switch, enkoder, haberleşme ve kontrol kabloları hareketli kablo kanalı içerisinde belirli bir güzergâhta ilerler. Böylece kabloların makine parçalarına takılması, birbirine dolaşması, yüzeylere sürtünmesi veya bağlantı noktalarından çekilmesi gibi sorunların azaltılmasına yardımcı olur.

18’lik hareketli kablo kanalı kategorisinde 18x25, 18x37, 18x50 ve 18x60 iç ölçü seçenekleri bulunur. Taşınacak kabloların sayısına, dış çapına ve uygulamanın montaj alanına göre uygun kanal genişliği tercih edilebilir.

18’lik Kablo Kanalı Ne Demektir?

Hareketli kablo kanallarında kullanılan “18’lik” ifadesi, genel olarak kanalın kullanılabilir iç yüksekliğinin yaklaşık 18 mm olduğunu belirtir. Ürün ölçüsündeki ikinci değer ise kullanılabilir iç genişliği ifade eder.

Örneğin 18x50 hareketli kablo kanalında yaklaşık 18 mm iç yükseklik ve 50 mm iç genişlik bulunur. İç yükseklik aynı kalırken kanal genişliği arttıkça daha fazla kablo veya uygun çapta hortum taşınabilir.

Kanal ölçüsü seçilirken yalnızca kabloların kanal içerisine sığması yeterli değildir. Kablo çapları, minimum bükülme yarıçapı, toplam kablo ağırlığı, hareket mesafesi ve çalışma sıklığı birlikte değerlendirilmelidir.

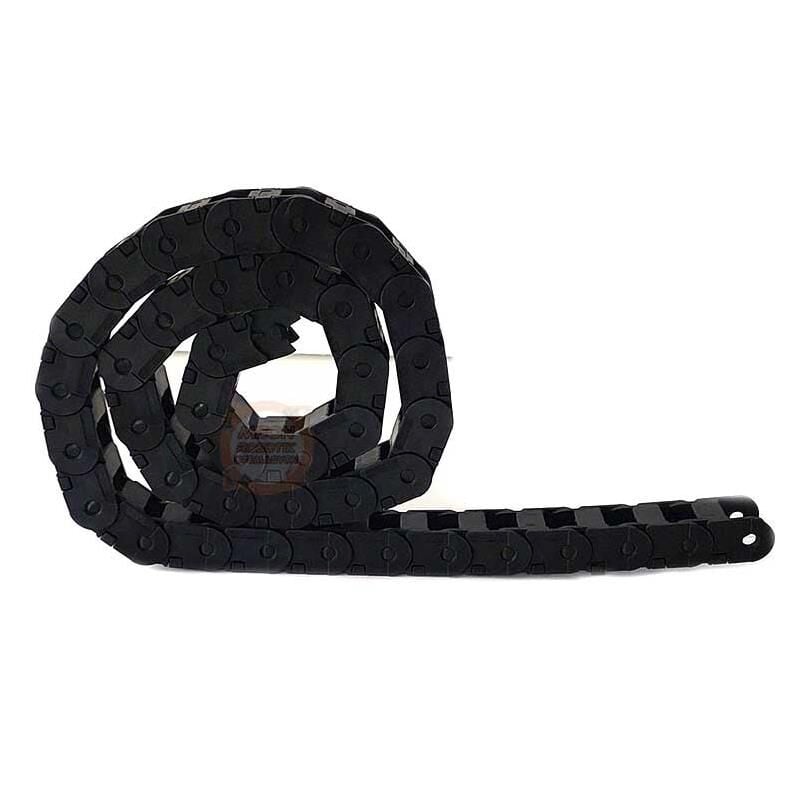

CKS CK18 Hafif Seri Kablo Taşıyıcı

CKS CK18 hafif seri hareketli kablo kanalları, düşük ve orta yoğunlukta kablo bulunan kompakt sistemler için geliştirilmiştir. Hafif yapısı sayesinde küçük step motorlu eksenlerde ve hızlı hareket eden mekanizmalarda gereksiz yük oluşmasını azaltabilir.

CK18 serisi; masaüstü CNC, lazer gravür, PCB işleme makinesi, kamera hareket sistemi ve laboratuvar otomasyonu gibi dar alanda çalışan uygulamalar için uygun bir kablo yönetimi çözümü sunar.

Seride sabit çıtalı ve içten açılabilir çıtalı ürün seçenekleri bulunur. Montaj ve bakım ihtiyacına göre bu iki yapıdan uygun olanı seçilebilir.

18’lik Hareketli Kablo Kanalı Ölçüleri

18x25 Hareketli Kablo Kanalı

18x25 hareketli kablo kanalı, az sayıda ve küçük çaplı kablonun taşınacağı kompakt hareket mekanizmaları için uygundur. Bir step motor kablosu, limit switch bağlantıları, sensör hatları veya düşük gerilim kontrol kablolarının bulunduğu küçük makinelerde kullanılabilir.

18x25 ölçüsünde sabit çıtalı ve içten açılabilir çıtalı seçenekler bulunur. Kablo değişiminin sık yapılacağı sistemlerde açılabilir model, kablo düzeninin sabit kalacağı projelerde ise sabit çıtalı model tercih edilebilir.

18x37 Hareketli Kablo Kanalı

18x37 hareketli kablo kanalı, 18x25 modele göre daha geniş bir iç hacim sunar. Step motor, sensör ve limit switch kablolarının aynı hareketli eksen üzerinde taşınması gereken masaüstü CNC ve lazer sistemlerinde kullanılabilir.

Kabloların kanal içerisinde sıkışmaması ve hareket sırasında birbirine sürtünmemesi için yeterli çalışma boşluğu bırakılmalıdır.

18x50 Hareketli Kablo Kanalı

18x50 hareketli kablo kanalı, orta yoğunluktaki kablo demetlerinin taşınması için uygun bir seçenektir. Birden fazla step motor, sensör, kontrol ve haberleşme kablosunun bulunduğu otomasyon sistemlerinde değerlendirilebilir.

Geniş iç hacmi sayesinde kablolar yan yana daha düzenli şekilde yerleştirilebilir. Güç ve sinyal kablolarının mümkün olduğunca ayrı tutulması önerilir.

18x60 Hareketli Kablo Kanalı

18x60 hareketli kablo kanalı, CK18 serisinin geniş iç hacimli seçeneklerinden biridir. Çoklu motor ve sensör bağlantılarının bulunduğu masaüstü makinelerde, robotik uygulamalarda ve özel otomasyon projelerinde kullanılabilir.

Kanal genişliği arttıkça taşınabilecek kablo miktarı da artar. Ancak toplam kablo ağırlığı, kanalın hareket mesafesi ve bağlantı ayağı dayanımı seçim sırasında dikkate alınmalıdır.

Sabit Çıtalı Hareketli Kablo Kanalı

Sabit çıtalı hareketli kablo kanallarında kanalın üst veya bağlantı çıtaları sabit yapıdadır. Kablo yerleşiminin montaj öncesinde belirlendiği ve sistem üzerinde sık kablo değişikliği yapılmayacağı uygulamalar için kullanılabilir.

Sabit çıtalı model seçilirken kabloların kanal içerisine nasıl yerleştirileceği önceden planlanmalıdır. Montajdan sonra kablo eklemek veya değiştirmek, açılabilir modellere göre daha fazla işlem gerektirebilir.

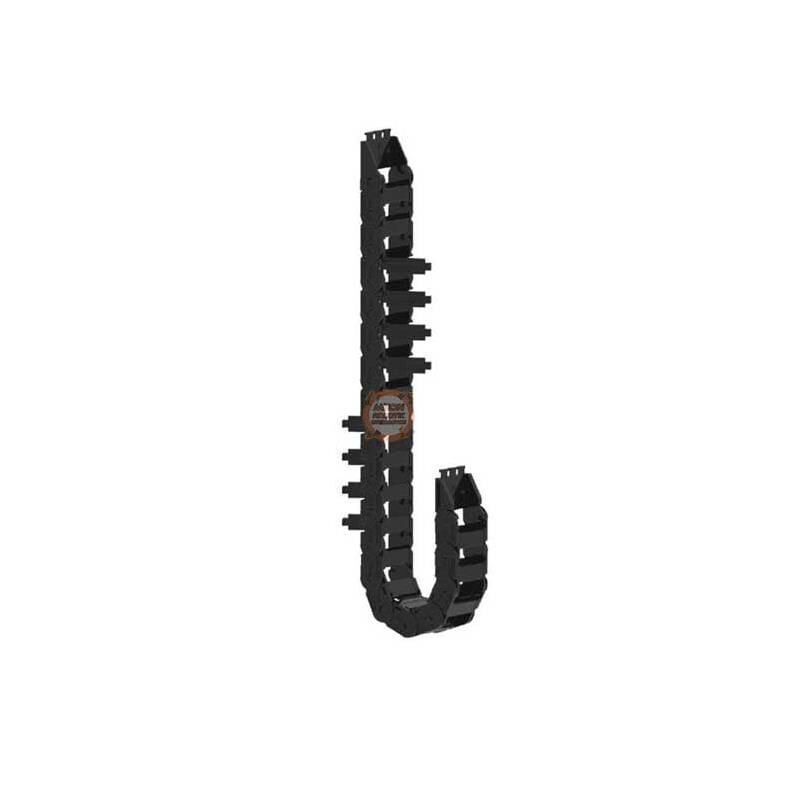

İçten Açılabilir Çıtalı Kablo Kanalı

İçten açılabilir çıtalı hareketli kablo kanalları, kanalın iç kıvrım tarafındaki çıtaların açılmasına imkân verir. Bu yapı sayesinde kablolar kanal içerisine daha kolay yerleştirilebilir ve bakım sırasında değiştirilebilir.

Sisteme sonradan sensör kablosu, motor bağlantısı veya haberleşme hattı eklenmesi planlanıyorsa içten açılabilir modeller önemli bir kullanım kolaylığı sağlayabilir.

Kanalın açılma yönü makine üzerindeki montaj konumuna göre değerlendirilmelidir. Bakım sırasında çıtalara rahat ulaşılabilecek bir yerleşim yapılması önerilir.

R038 Bükülme Yarıçapı Nedir?

R038 ifadesi, hareketli kablo kanalının nominal bükülme yarıçapının yaklaşık 38 mm olduğunu belirtir. Bükülme yarıçapı, kanalın kıvrım yaptığı bölümün büyüklüğünü ve makine üzerinde ihtiyaç duyduğu hareket alanını belirler.

Kanal içerisindeki bütün kabloların izin verilen minimum bükülme yarıçapı kontrol edilmelidir. Kullanılacak kablonun minimum bükülme yarıçapı 38 mm’den büyükse R038 kanal uygun olmayabilir.

Gereğinden dar bükülme yarıçapı; kablo damarlarının zorlanmasına, dış kılıfın çatlamasına, ekranlama yapısının bozulmasına ve zamanla iletim sorunlarının oluşmasına neden olabilir.

18’lik Hareketli Kablo Kanalının Avantajları

• Kompakt yapı: Dar montaj alanına sahip makinelerde kullanılabilir.
• Hafif tasarım: Küçük ve hızlı hareket eden eksenlerde düşük ek yük oluşturur.
• Düzenli kablo yönetimi: Kabloları belirli bir hareket güzergâhında tutar.
• Kontrollü bükülme: Kabloların rastgele ve keskin açılarla bükülmesini azaltır.
• Farklı genişlik seçenekleri: Kablo miktarına göre 25, 37, 50 veya 60 mm iç genişlik seçilebilir.
• Kolay bakım: İçten açılabilir çıtalı modeller kablolara erişimi kolaylaştırır.
• Kablo koruması: Sürtünme, dolaşma ve hareketli parçalara takılma riskini azaltabilir.
• Düzenli görünüm: Makine üzerindeki kablo karmaşasını azaltmaya yardımcı olur.

18’lik Kablo Kanalı Nerelerde Kullanılır?

• Masaüstü CNC router makineleri
• Hobi CNC makineleri
• PCB gravür CNC sistemleri
• Lazer gravür makineleri
• Küçük lazer kesim sistemleri
• 3D yazıcılar
• Step motorlu lineer eksenler
• Küçük robotik kollar
• Kamera kaydırma sistemleri
• Otomatik kapı mekanizmaları
• Etiketleme makineleri
• Küçük paketleme makineleri
• Elektronik montaj sistemleri
• Laboratuvar otomasyonu
• Test ve ölçüm düzenekleri
• Kompakt konveyör mekanizmaları
• Pick and place sistemleri
• Özel üretim makine projeleri

18’lik Kablo Kanalında Hangi Kablolar Taşınabilir?

• Step motor kabloları
• Küçük servo motor kabloları
• Enkoder kabloları
• Limit switch kabloları
• Endüktif sensör kabloları
• Optik sensör bağlantıları
• Takım sıfırlama probu kabloları
• PLC giriş ve çıkış kabloları
• Düşük gerilim kontrol kabloları
• Ethernet ve haberleşme kabloları
• Kamera bağlantı kabloları
• LED aydınlatma kabloları
• USB ve veri kabloları
• İnce pnömatik hava hortumları
• Küçük çaplı yağlama hortumları

Kanal içerisinde motor güç kablosu ile enkoder, sensör veya haberleşme kablosu birlikte kullanılacaksa mümkün olduğunca ayrı yerleştirilmelidir. Bu yerleşim, elektromanyetik parazit ve mekanik sürtünme riskinin azaltılmasına yardımcı olabilir.

18’lik Hareketli Kablo Kanalı Nasıl Seçilir?

1. En Kalın Kabloyu Ölçün

Kanalın iç yüksekliği, kullanılacak en kalın kablo veya hortumun dış çapından büyük olmalıdır. Kablo kanal içerisinde sıkışmamalı ve iç yüzeylere sürekli baskı uygulamamalıdır.

2. Kablo Sayısını Belirleyin

Kanal içerisine yerleştirilecek bütün kabloların sayısı ve dış çapı belirlenmelidir. Az sayıda kablo için 18x25 yeterli olabilirken daha yoğun sistemlerde 18x37, 18x50 veya 18x60 tercih edilebilir.

3. Bükülme Yarıçapını Kontrol Edin

R038 bükülme yarıçapı, kanal içerisinde taşınacak bütün kabloların minimum bükülme değerleriyle uyumlu olmalıdır. Özellikle ekranlı ve sürekli harekete uygun kablolarda üretici verileri dikkate alınmalıdır.

4. Kanalı Tamamen Doldurmayın

Kabloların hareket sırasında rahatça bükülebilmesi ve birbirine sürtünmemesi için kanal içerisinde yeterli çalışma boşluğu bırakılmalıdır. Aşırı doluluk, kabloların erken aşınmasına ve kanal hareketinin zorlanmasına neden olabilir.

5. Hareket Mesafesini Belirleyin

Makinenin eksen stroku, gerekli kanal uzunluğunun belirlenmesinde temel kriterlerden biridir. Sabit bağlantı noktası, hareketli uç, bükülme bölgesi ve montaj payı birlikte hesaplanmalıdır.

6. Kanal Ağırlığını Değerlendirin

Küçük step motorlu ve hızlı hareket eden sistemlerde kanalın ve kabloların toplam ağırlığı önemlidir. Hareketli eksenin taşıma kapasitesi aşılmamalıdır.

7. Çıta Yapısını Seçin

Kablo değişiminin sık yapılacağı sistemlerde içten açılabilir çıtalı modeller tercih edilebilir. Kablo düzeninin sabit kalacağı projelerde sabit çıtalı kanal kullanılabilir.

8. Çalışma Ortamını Kontrol Edin

Toz, talaş, yağ, nem, sıcaklık ve kimyasal bulunan ortamlarda ürün malzemesinin çalışma şartlarına uygunluğu kontrol edilmelidir.

Kanal Doluluk Oranı Neden Önemlidir?

Hareketli kablo kanalının iç hacmi tamamen doldurulmamalıdır. Kabloların kanal hareketi sırasında bir miktar hareket edebilmesi ve birbirine sürekli sürtünmemesi için yeterli boşluk bırakılmalıdır.

Aşırı dolu kanal; kablo kılıflarının aşınmasına, kabloların sıkışmasına, kanal baklalarının zorlanmasına ve hareketli eksende ek direnç oluşmasına neden olabilir.

İleride yapılabilecek sensör veya kablo eklemeleri için sınırlı miktarda yedek alan bırakılabilir. Ancak gereğinden büyük kanal seçimi de gereksiz ağırlık ve montaj alanı oluşturabilir.

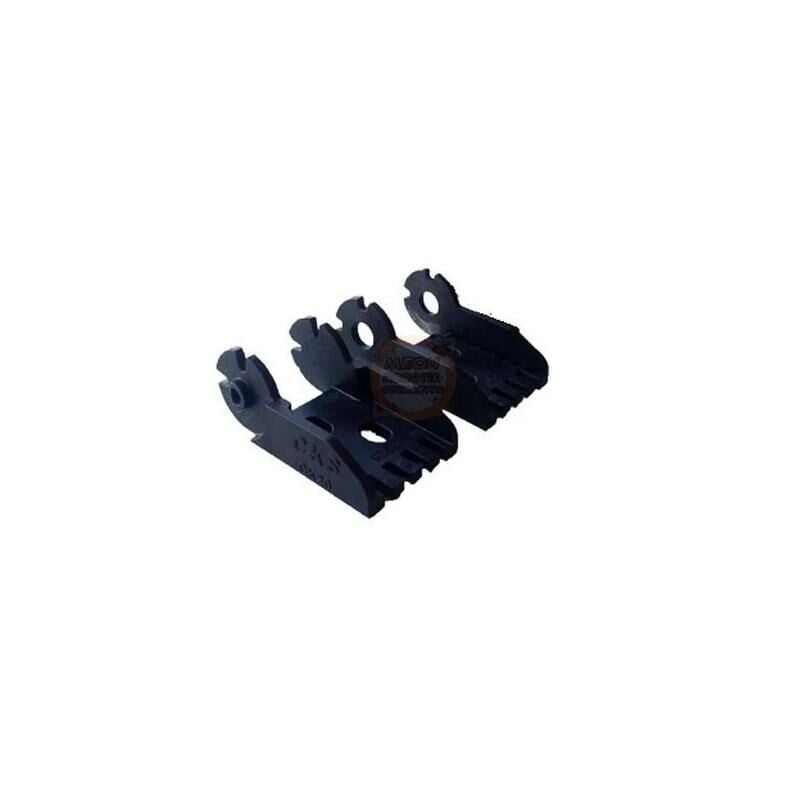

CK18 Plastik Bağlantı Ayağı

CK18 hareketli kablo kanalının sabit ve hareketli uçlarının makineye bağlanması için seriyle uyumlu plastik bağlantı ayakları kullanılmalıdır. Bağlantı ayağı, kanalın hareket sırasında hizasını korumasına ve makineye güvenli biçimde sabitlenmesine yardımcı olur.

CK18 serisi bağlantı ayağı seçenekleri 18x25, 18x37, 18x50 ve 18x60 kanal ölçülerine göre değişir. Kanal ile aynı genişlik ve seri koduna sahip bağlantı ayağı tercih edilmelidir.

Bağlantı ayağının kanal ürününe dâhil olup olmadığı ürün detayından kontrol edilmeli, gerekliyse ayrıca sipariş verilmelidir.

18’lik Hareketli Kablo Kanalı Montajı

1. Kanalın sabit ve hareketli bağlantı noktaları belirlenmelidir.
2. Kanalın bükülme ve hareket yönü kontrol edilmelidir.
3. Bağlantı ayakları düz ve sağlam bir yüzeye monte edilmelidir.
4. Kablolar kanal içerisine aşırı gergin yerleştirilmemelidir.
5. Kablolar çok gevşek bırakılarak üst üste binmesine izin verilmemelidir.
6. Motor ve sinyal kabloları mümkün olduğunca ayrı tutulmalıdır.
7. Kabloların kanal çıkış noktalarında çekme yükü azaltılmalıdır.
8. Kanalın hareket güzergâhında herhangi bir engel bulunmamalıdır.
9. İlk hareket testi düşük hızda yapılmalıdır.
10. Kanal tam strok boyunca çalıştırılarak sürtünme ve anormal ses kontrol edilmelidir.

Masaüstü CNC Makinelerinde 18’lik Kablo Kanalı

Masaüstü CNC makinelerinde step motor, limit switch, sensör, spindle ve takım sıfırlama probuna ait çeşitli kablolar bulunabilir. Bu kabloların makinenin X, Y veya Z ekseniyle birlikte hareket etmesi gerektiğinde kompakt bir kablo taşıma sistemi kullanılması gerekir.

18’lik hareketli kablo kanalları, küçük ölçüleri ve hafif yapısı sayesinde masaüstü CNC makinelerinde kullanılabilir. Kanal genişliği, eksen üzerinde taşınacak kablo sayısına göre belirlenmelidir.

Lazer Gravür ve 3D Yazıcılarda Kullanım

Lazer gravür makineleri ve 3D yazıcılarda motor, fan, sensör, rezistans ve kontrol kabloları hareketli eksenlerle birlikte ilerler. Serbest bırakılan kablolar çalışma alanına sarkabilir veya mekanik parçalara takılabilir.

CK18 hafif seri kablo kanalları, bu tür kompakt cihazlarda kabloların düzenlenmesine yardımcı olabilir. Hareketli eksenin motor gücü ve taşıma kapasitesi, kanal kullanılmadan önce değerlendirilmelidir.

18’lik Hareketli Kablo Kanalı Bakımı

• Kanal baklalarında çatlak veya deformasyon olup olmadığı kontrol edilmelidir.
• Bağlantı ayağı vidalarının gevşeyip gevşemediği incelenmelidir.
• Kablo kılıflarında sürtünme ve aşınma izi aranmalıdır.
• Kabloların kanal içerisinde üst üste binip binmediği kontrol edilmelidir.
• Kanal içerisindeki toz ve yabancı maddeler temizlenmelidir.
• Kanalın hareket doğrultusu ve hizası gözden geçirilmelidir.
• Anormal ses veya titreşim görülürse sistem durdurularak kontrol edilmelidir.

18’lik Hareketli Kablo Kanalı Fiyatları

18’lik hareketli kablo kanalı fiyatları; kanalın iç genişliğine, çıta yapısına, uzunluğuna, bağlantı ayağına ve teknik özelliklerine göre değişebilir. Sabit çıtalı ve içten açılabilir çıtalı modeller arasında yapı ve fiyat farkı bulunabilir.

Ürün seçerken yalnızca fiyat karşılaştırması yapılmamalıdır. Gereğinden küçük kanal, kabloların sıkışmasına ve erken aşınmasına neden olabilir. Gereğinden büyük kanal ise hareketli eksende gereksiz ağırlık ve alan kaybı oluşturabilir.

Kablo çapları, kablo sayısı, R038 bükülme yarıçapı, hareket mesafesi ve bağlantı ayağı ihtiyacı birlikte değerlendirilerek uygun model seçilmelidir.

Sıkça Sorulan Sorular

18’lik hareketli kablo kanalı ne demektir?

18’lik ifadesi, kanalın yaklaşık 18 mm kullanılabilir iç yüksekliğe sahip olduğunu belirtir. Ürün ölçüsündeki ikinci değer iç genişliği gösterir.

18x25 ile 18x60 arasındaki fark nedir?

Her iki modelin iç yüksekliği yaklaşık 18 mm’dir. 18x60 model daha geniş olduğu için daha fazla kablo taşıma alanı sunar.

R038 ne anlama gelir?

R038, kablo kanalının nominal bükülme yarıçapının yaklaşık 38 mm olduğunu ifade eder. Kanal içerisindeki kabloların minimum bükülme değerleri bu ölçüyle uyumlu olmalıdır.

Sabit çıtalı ve açılabilir çıtalı kanal arasındaki fark nedir?

İçten açılabilir çıtalı modeller kablo ekleme ve değiştirme işlemlerini kolaylaştırır. Sabit çıtalı modeller, kablo düzeninin değişmeyeceği uygulamalarda kullanılabilir.

18’lik kanal step motor kablosu için uygun mudur?

Kablonun dış çapı, bükülme yarıçapı ve kanalın kullanılabilir iç alanı uygunsa step motor kabloları taşınabilir.

Pnömatik hortum geçirilebilir mi?

İnce pnömatik hortumlar, dış çapları ve minimum bükülme yarıçapları kanal ölçülerine uygunsa taşınabilir.

Kablo kanalı tamamen doldurulabilir mi?

Hayır. Kabloların hareket sırasında rahatça bükülebilmesi ve birbirine sürtünmemesi için kanal içerisinde çalışma boşluğu bırakılmalıdır.

Bağlantı ayağı ayrıca alınmalı mıdır?

Bağlantı ayağının kanal ürününe dâhil olup olmadığı ürün açıklamasından kontrol edilmelidir. Gerekliyse kanal ölçüsüne uygun CK18 plastik bağlantı ayağı ayrıca seçilmelidir.

Kanal uzunluğu nasıl belirlenir?

Makinenin hareket stroku, sabit ve hareketli bağlantı noktaları, R038 bükülme yarıçapı ve montaj payı birlikte değerlendirilerek kanal uzunluğu belirlenmelidir.

Meon Robotik Otomasyon 18’lik Kablo Kanalı Çözümleri

Meon Robotik Otomasyon 18’lik hareketli kablo kanalı kategorisinde; masaüstü CNC makineleri, lazer gravür sistemleri, robotik projeler ve kompakt otomasyon uygulamaları için farklı genişliklere sahip CKS CK18 kablo taşıma çözümlerini inceleyebilirsiniz.

18x25, 18x37, 18x50 ve 18x60 ölçülerindeki sabit veya içten açılabilir çıtalı ürünleri; kablo sayısı, bükülme yarıçapı, bakım ihtiyacı ve montaj alanına göre karşılaştırabilirsiniz.

Projenize uygun hareketli kablo kanalını ve bağlantı ayağını seçerek motor, sensör, kontrol ve haberleşme kablolarınızı daha düzenli ve kontrollü biçimde yönlendirebilirsiniz.
