Planet Redüktör Modelleri ve Hassas Hareket Kontrol Çözümleri

Planet redüktör, elektrik motorundan alınan yüksek dönüş hızını kontrollü biçimde düşürerek çıkış torkunu artıran, kompakt yapılı ve yüksek verimli bir mekanik aktarma sistemidir. Merkezde bulunan güneş dişlisi, çevresindeki planet dişliler ve dış çember dişlisinden oluşan özel mekanizması sayesinde yükü birden fazla dişli arasında dağıtır. Bu yapı; küçük gövde ölçülerinde yüksek tork aktarımı, düşük boşluk, dengeli çalışma ve uzun servis ömrü sağlar.

Endüstriyel otomasyon sistemlerinde kullanılan servo motorların yüksek hızını uygulamaya uygun seviyeye indirmek, motorun ürettiği torku yükseltmek ve hareket hassasiyetini geliştirmek için servo motor planet redüktör çözümlerinden yararlanılır. CNC makineleri, robotik sistemler, paketleme hatları, döner tablalar, konveyörler ve hassas pozisyonlama mekanizmalarında redüktör seçimi sistem performansını doğrudan etkiler.

Meon Robotik Otomasyon planet redüktör kategorisinde yer alan ProGear PGF080 serisi; farklı hareket ve tork ihtiyaçlarına cevap verebilmek amacıyla R3, R5 ve R10 redüksiyon oranı seçenekleriyle sunulmaktadır. Bu modeller, özellikle düşük mekanik boşluğun ve tekrarlanabilir konumlandırmanın önemli olduğu uygulamalar için geliştirilmiş boşluksuz planet redüktör çözümleridir.

Planet Redüktör Çeşitleri ve Redüksiyon Oranları

ProGear PGF080 R3 Planet Redüktör

PGF080 R3 modeli, giriş milindeki motor hızını yaklaşık 3:1 oranında düşüren bir 3 oran planet redüktör seçeneğidir. Çıkış hızının yüksek tutulması, buna karşılık motor torkunun belirli ölçüde artırılması gereken sistemlerde tercih edilir. Hızlı eksen hareketleri, dinamik robotik mekanizmalar, otomatik besleme sistemleri ve çevrim süresinin önemli olduğu üretim makineleri için uygun bir çözüm sunar.

R3 oranı, motor devrini çok fazla azaltmadan sistemin yük taşıma kabiliyetini geliştirmeye yardımcı olur. Bu nedenle yüksek hız ile tork arasında dengeli bir aktarım arayan kullanıcılar tarafından değerlendirilebilir. Redüktör ile motorun montaj ölçülerinin ve mil çaplarının uyumlu olması sistem verimliliği açısından önemlidir.

ProGear PGF080 R5 Planet Redüktör

PGF080 R5 modeli, motor devrini yaklaşık 5:1 oranında azaltan ve çıkış torkunu yükselten 5 oran planet redüktör modelidir. Hız, tork ve hassasiyet arasında dengeli bir çalışma karakteristiği sağlaması nedeniyle otomasyon uygulamalarında sık tercih edilen redüksiyon oranlarından biridir.

CNC eksenleri, servo kontrollü konveyörler, paketleme makineleri, otomatik kapı sistemleri, indeksleme mekanizmaları ve özel üretim makinelerinde kullanılabilir. R5 redüksiyon oranı, motorun nominal çalışma aralığını daha verimli kullanmaya ve yükün kontrollü biçimde hareket ettirilmesine yardımcı olur.

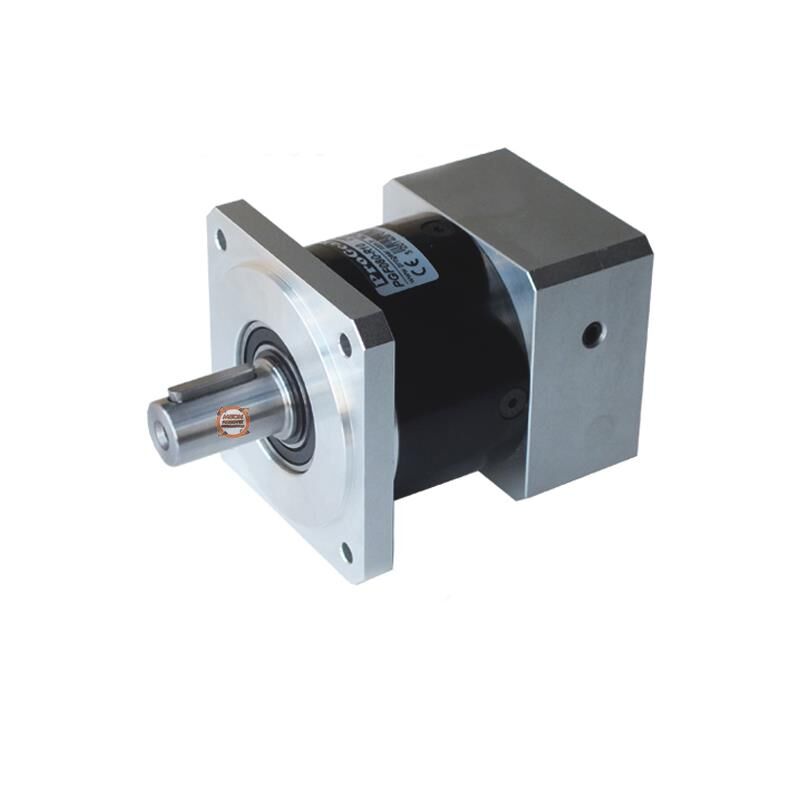

ProGear PGF080 R10 Planet Redüktör

PGF080 R10 modeli, giriş hızını yaklaşık 10:1 oranında düşürerek daha yüksek çıkış torku elde edilmesini sağlayan 10 oran planet redüktör çözümüdür. Daha düşük hızda, güçlü ve kontrollü hareket gerektiren uygulamalar için uygundur. Döner tablalar, ağır yük taşıyan eksenler, kaldırma mekanizmaları, robotik mafsallar ve yüksek tork isteyen endüstriyel makinelerde değerlendirilebilir.

R10 oranı sayesinde motorun bir turuna karşılık redüktör çıkışı daha az döner. Böylece sistemin konumlandırma çözünürlüğü artırılabilir ve ağır yüklerin daha kontrollü hareket ettirilmesi sağlanabilir. Ancak redüksiyon oranı yükseldikçe çıkış hızı azalacağı için makinenin hedeflenen çevrim süresi mutlaka hesaba katılmalıdır.

PGF080 Gövde Serisi

PGF080 planet redüktör modellerindeki “080” ifadesi redüktörün gövde serisini belirtir. Gövde ölçüsü; motor bağlantı flanşı, taşıyabileceği tork, çıkış mili yapısı ve makine üzerindeki montaj alanıyla doğrudan ilişkilidir. Redüktör seçiminde yalnızca redüksiyon oranına bakılmamalı; servo motorun flanş ölçüsü, mil çapı, motor gücü ve uygulanacak yük de birlikte değerlendirilmelidir.

Planet Redüktör Seçerken Nelere Dikkat Edilmelidir?

Redüksiyon Oranı

Planet redüktör oranları, motorun giriş devri ile redüktörün çıkış devri arasındaki ilişkiyi belirler. Örneğin motor 3000 dev/dakika hızla çalışırken 3:1 oranlı bir redüktör teorik olarak yaklaşık 1000 dev/dakika, 5:1 oranlı model yaklaşık 600 dev/dakika ve 10:1 oranlı model yaklaşık 300 dev/dakika çıkış hızı oluşturur. Gerçek çalışma değerleri yük, verimlilik ve sistem koşullarına göre değişebilir.

Çıkış Torku ve Yük Değerleri

Redüktör seçilirken makinenin sürekli çalışma torku, kalkış torku, ani yükleri ve maksimum yük değeri hesaplanmalıdır. Yalnızca motor gücüne göre seçim yapmak doğru değildir. Redüksiyon oranı arttıkça çıkış torku yükselir; ancak redüktörün izin verilen nominal ve maksimum tork sınırları aşılmamalıdır. Uygun güvenlik katsayısı bırakılması, yüksek tork planet redüktör sisteminin uzun süre güvenilir biçimde çalışmasına katkı sağlar.

Mekanik Boşluk Değeri

Dişli yön değişimlerinde çıkış milinde oluşan açısal hareket kaybına backlash veya mekanik boşluk adı verilir. CNC, robotik ve pozisyonlama sistemlerinde bu değerin düşük olması gerekir. Düşük boşluklu redüktör, yön değişimleri sırasında daha hassas tepki verir ve tekrarlanabilir konumlandırma performansını destekler. Özellikle ileri-geri çalışan servo eksenlerinde mekanik boşluk değeri kritik bir seçim kriteridir.

Servo Motor Uyumluluğu

Redüktörün motor bağlantı flanşı, giriş mili çapı, merkezleme ölçüsü ve bağlantı delikleri kullanılacak servo motorla uyumlu olmalıdır. Motor adaptasyonunun uygun yapılmaması; titreşim, eksen kaçıklığı, rulman yükü ve erken aşınma gibi sorunlara yol açabilir. Bu nedenle servo redüktör satın almadan önce motorun teknik çizimi ile redüktör bağlantı ölçüleri karşılaştırılmalıdır.

Atalet Uyumu ve Çalışma Dinamiği

Motor, redüktör ve yük arasındaki atalet oranı servo sistemin hızlanma ve yavaşlama performansını etkiler. Doğru seçilmiş bir hassas planet redüktör, yük ataletinin motora daha uygun yansıtılmasına yardımcı olur. Böylece servo sürücünün kontrol performansı iyileştirilebilir, titreşim azaltılabilir ve hareket daha kararlı hâle getirilebilir.

Montaj Yönü ve Çalışma Koşulları

Redüktörün montaj pozisyonu, ortam sıcaklığı, çalışma süresi, darbe yükleri, nem, toz ve makine içindeki titreşim seviyesi dikkate alınmalıdır. Sürekli çalışan üretim hatlarında servis faktörü daha yüksek tutulmalı; sık kalkış ve duruş yapan sistemlerde dinamik yükler ayrıca değerlendirilmelidir. Çıkış miline bağlanan kaplin, kasnak veya dişlinin de eksenel ve radyal yük sınırlarına uygun olması gerekir.

Planet Redüktör Kullanım Alanları

• CNC router, torna ve işleme merkezi eksen hareketleri
• Servo motorlu konveyör ve ürün taşıma sistemleri
• Endüstriyel robotlar ve robot kol mafsalları
• Döner tabla ve indeksleme mekanizmaları
• Paketleme, dolum ve etiketleme makineleri
• Otomatik montaj ve üretim hatları
• Kesme, sarma ve bobinleme makineleri
• Kamera yönlendirme ve hassas takip sistemleri
• Pick and place uygulamaları
• Lineer modül ve vidalı mil tahrik sistemleri
• Baskı, tekstil ve reklam üretim makineleri
• Özel makine ve robotik otomasyon projeleri

Planet Redüktör Kullanmanın Avantajları

• Kompakt gövde içerisinde yüksek tork aktarımı sağlar.
• Motor hızını uygulamaya uygun çıkış hızına düşürür.
• Düşük mekanik boşluk sayesinde konumlandırma hassasiyetini destekler.
• Planet dişli yapısıyla yükü birden fazla dişliye dağıtır.
• Servo motorun daha verimli çalışma aralığında kullanılmasına yardımcı olur.
• Yüksek rijitlik sağlayarak titreşim ve esneme etkilerini azaltır.
• R3, R5 ve R10 gibi farklı oranlarla uygulamaya özel seçim sunar.
• Robotik ve CNC sistemlerinde tekrarlanabilir hareket elde edilmesini destekler.
• Doğru seçildiğinde makine bileşenlerinin servis ömrünü artırmaya yardımcı olur.
• Dar montaj alanlarında güçlü ve düzenli hareket aktarımı sağlar.

Sıkça Sorulan Sorular

Planet redüktör ne işe yarar?

Planet redüktör, motorun yüksek dönüş hızını düşürürken çıkış torkunu artırır. Aynı zamanda yükün daha kontrollü, kararlı ve hassas biçimde hareket ettirilmesine yardımcı olur.

R3, R5 ve R10 redüktör arasındaki fark nedir?

Temel fark redüksiyon oranıdır. R3 daha yüksek çıkış hızı sunarken tork artışı daha sınırlıdır. R5 hız ve tork arasında dengeli bir seçenektir. R10 ise çıkış hızını daha fazla düşürerek daha yüksek tork ve hareket çözünürlüğü sağlar.

Planet redüktör step motorla kullanılabilir mi?

Bağlantı ölçüleri, mil çapı ve tork değerleri uyumlu olduğu sürece step motorla kullanılabilir. Ancak kategori ürünleri seçilirken motor flanşı, giriş mili ve adaptör yapısı mutlaka kontrol edilmelidir.

Boşluksuz planet redüktör tamamen sıfır boşluklu mudur?

“Boşluksuz” ifadesi genellikle standart redüktörlere göre çok düşük mekanik boşluğu ifade eder. Her mekanik dişli sisteminde üretim sınıfına bağlı ölçülebilir bir boşluk bulunabilir. Hassas uygulamalarda ürünün belirtilen backlash değeri esas alınmalıdır.

Servo motor için hangi redüksiyon oranı seçilmelidir?

Seçim; motor devri, hedef çıkış hızı, gerekli tork, yük ataleti, çevrim süresi ve pozisyonlama hassasiyetine göre yapılmalıdır. Hızın önemli olduğu sistemlerde R3, dengeli uygulamalarda R5, daha yüksek tork ve düşük hız gereken sistemlerde R10 değerlendirilebilir.

Redüktör çıkış torku nasıl hesaplanır?

Yaklaşık çıkış torku; motor torkunun redüksiyon oranı ve redüktör verimiyle çarpılmasıyla hesaplanabilir. Bununla birlikte ani yükler, servis faktörü ve redüktörün izin verilen maksimum tork değeri de hesaba katılmalıdır.

PGF080 redüktör her servo motora takılabilir mi?

Hayır. Servo motorun flanş ölçüsü, mil çapı, mil uzunluğu, merkezleme çapı ve bağlantı delikleri redüktörle uyumlu olmalıdır. Sipariş öncesinde motor etiketiyle birlikte teknik ölçülerin kontrol edilmesi önerilir.

Meon Robotik Otomasyon Planet Redüktör Çözümleri

Meon Robotik Otomasyon, hassas hareket kontrolü ve yüksek tork aktarımı gerektiren endüstriyel uygulamalar için ProGear PGF080 serisi planet redüktör modelleri sunar. Kategoride yer alan R3, R5 ve R10 oran seçenekleri sayesinde sistemin hız, tork ve pozisyonlama ihtiyacına uygun ürün belirlenebilir.

CNC makinesi, robotik otomasyon sistemi, servo eksen, döner tabla veya özel makine projeniz için redüktör seçerken yalnızca oran değerini değil; motor bağlantı ölçülerini, çalışma torkunu, çıkış hızını ve yük koşullarını birlikte değerlendirmeniz gerekir. Meon Robotik Otomasyon üzerinden sunulan mekanik aktarma ürünleriyle makinenizin hareket sistemini daha güçlü, hassas ve verimli hâle getirebilirsiniz.
