Ferrit Nüve Manyetik Halka ve Kablo Parazit Önleyici Filtreler

Ferrit nüve manyetik halka, elektrik ve elektronik sistemlerde kablolar üzerinden yayılan yüksek frekanslı elektromanyetik parazitleri azaltmak amacıyla kullanılan pasif filtreleme elemanıdır. Güç kabloları, veri hatları, motor bağlantıları, adaptör kabloları ve kontrol sinyalleri üzerinde oluşabilen istenmeyen elektriksel gürültünün bastırılmasına yardımcı olur. İlave bir enerji kaynağına ihtiyaç duymadan çalışan bu ürünler, kablonun çevresine takılarak pratik bir kablo parazit önleyici filtre çözümü sunar.

Elektrik motorları, inverterler, anahtarlamalı güç kaynakları, röleler, sürücüler ve yüksek frekansta çalışan elektronik devreler çalışma sırasında elektromanyetik girişime neden olabilir. Bu girişimler haberleşme hatlarında veri kaybı, sensör sinyallerinde kararsızlık, ses sistemlerinde uğultu, görüntü sistemlerinde bozulma veya kontrol kartlarında beklenmeyen davranışlar meydana getirebilir. Uygun çapta seçilen bir ferrit filtre, yüksek frekanslı ortak mod gürültüsünü zayıflatarak sistemin daha kararlı çalışmasına katkı sağlar.

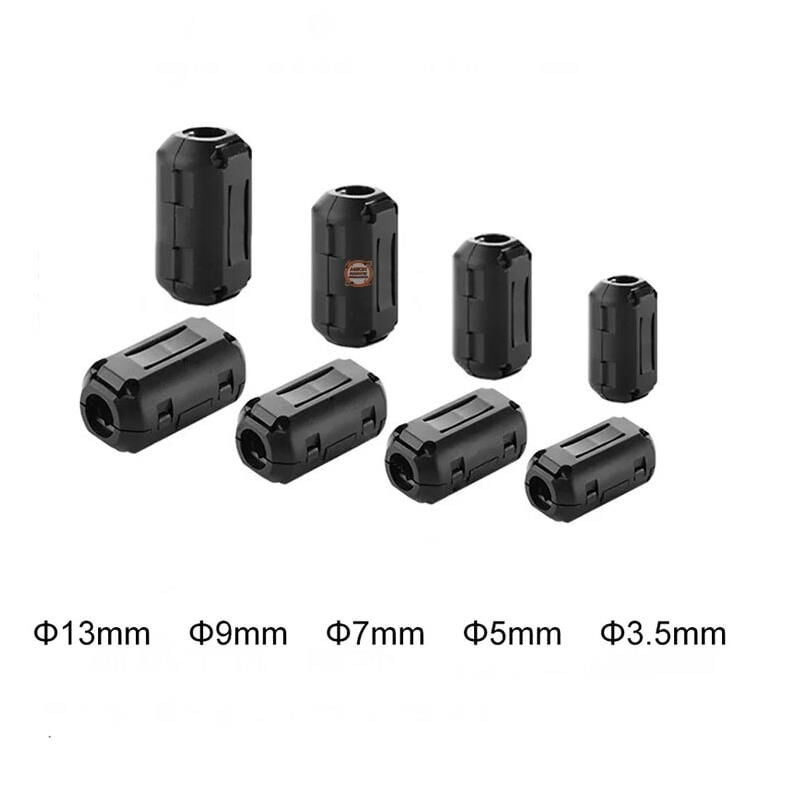

Meon Robotik Otomasyon ferrit nüve kategorisinde farklı kablo çaplarına uyum sağlayabilen 5 mm, 7 mm ve 9 mm iç geçiş ölçüsüne sahip parazit önleyici manyetik halka seçenekleri bulunmaktadır. Böylece ince sinyal kablolarından daha kalın güç ve bağlantı kablolarına kadar farklı uygulamalar için uygun ürün tercih edilebilir.

Ferrit Nüve Manyetik Halka Çeşitleri

5 mm Ferrit Manyetik Halka

5 mm ferrit halka, ince çaplı veri, sensör, adaptör ve elektronik bağlantı kablolarında kullanılabilecek kompakt bir filtreleme seçeneğidir. Özellikle mikrodenetleyici sistemleri, düşük akımlı kontrol devreleri, USB benzeri haberleşme kabloları, kamera kabloları ve küçük elektronik cihaz bağlantılarında tercih edilebilir. Kablo dış çapının ürünün geçiş alanına uygun olması, ferrit nüvenin kabloyu düzgün biçimde kavraması açısından önemlidir.

7 mm Ferrit Manyetik Halka

7 mm ferrit nüve, orta kalınlıktaki enerji ve sinyal kabloları için dengeli bir çözüm sunar. Otomasyon panolarındaki kontrol kabloları, adaptör çıkış hatları, motor sürücü sinyalleri, ölçüm cihazları ve çeşitli elektronik sistemlerde kullanılabilir. Kablonun tek tur veya uygun olması hâlinde birden fazla tur ferrit içerisinden geçirilmesi, yüksek frekanslı gürültüye karşı filtreleme etkisini artırabilir.

9 mm Ferrit Manyetik Halka

9 mm ferrit manyetik halka, daha kalın dış çapa sahip güç, motor, adaptör veya çok damarlı bağlantı kablolarında kullanılmak üzere değerlendirilebilir. CNC makineleri, otomasyon ekipmanları, güç kaynakları, ekran bağlantıları ve endüstriyel kontrol sistemlerinde kablo kaynaklı gürültünün azaltılmasına yardımcı olur. Daha geniş kablo geçiş alanı sayesinde kalın izolasyonlu veya birden fazla iletken içeren kablolara uyum sağlayabilir.

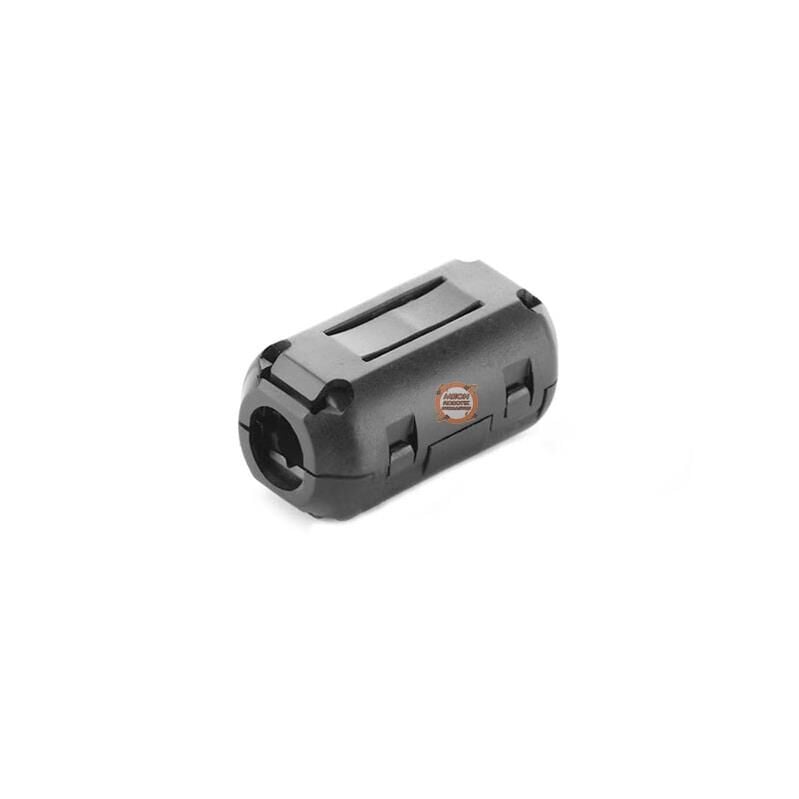

Açılır Kapanır Kablo Gürültü Bastırıcılar

Açılır kapanır gövdeli manyetik halka filtre çeşitleri, kablo ucundaki konnektörün sökülmesine ihtiyaç duyulmadan mevcut tesisata takılabilir. Gövdenin açılması, kablonun iç bölüme yerleştirilmesi ve kapağın kapatılmasıyla montaj tamamlanır. Bu yapı, bakım çalışmaları ve sonradan yapılacak elektromanyetik uyumluluk iyileştirmeleri için büyük kolaylık sağlar.

Ferrit Nüve Seçerken Nelere Dikkat Edilmelidir?

Doğru EMI parazit önleyici ferrit seçimi yalnızca ürünün dış ölçüsüne göre yapılmamalıdır. Kablo çapı, parazitin kaynağı, sistemin çalışma frekansı ve uygulamanın bulunduğu ortam birlikte değerlendirilmelidir. Ferrit nüvenin iç çapı kabloyu sıkıştırmayacak kadar geniş, gereksiz boşluk oluşturmayacak kadar uygun olmalıdır.

Seçim sırasında aşağıdaki teknik kriterler dikkate alınmalıdır:

• Kablo dış çapı: Kablonun izolasyon dâhil dış çapı ölçülmeli ve 5 mm, 7 mm veya 9 mm seçeneklerinden uygun olanı belirlenmelidir.
• Parazit kaynağı: Motor, inverter, röle, SMPS güç kaynağı veya haberleşme hattından kaynaklanan girişimin türü değerlendirilmelidir.
• Kablo türü: Güç kablosu, veri kablosu, sensör hattı, ses kablosu veya motor bağlantısı için uygun montaj noktası seçilmelidir.
• Montaj konumu: Ferrit filtre mümkün olduğunca parazit kaynağına veya korunmak istenen cihazın girişine yakın konumlandırılmalıdır.
• Kablo tur sayısı: Fiziksel ölçüler uygun olduğunda kablonun ferrit içerisinden birden fazla kez geçirilmesi filtreleme etkisini artırabilir.
• Sistem testi: Montaj öncesi ve sonrası cihazın çalışma kararlılığı, veri iletişimi ve sinyal kalitesi kontrol edilmelidir.

Ferrit nüveler özellikle yüksek frekanslı parazitlerin azaltılmasında kullanılır. Şebeke gerilimindeki dalgalanmaları düzenleyen bir voltaj regülatörü veya düşük frekanslı harmonikleri tamamen ortadan kaldıran aktif filtre yerine geçmez. Bu nedenle uygulamadaki sorunun elektromanyetik gürültüden kaynaklanıp kaynaklanmadığı doğru şekilde belirlenmelidir.

Ferrit Nüve Kullanım Alanları

• CNC makinelerinin motor, spindle, sürücü ve kontrol kabloları
• PLC, HMI ve endüstriyel otomasyon sistemleri
• Step motor ve servo motor bağlantıları
• Frekans inverteri ve motor sürücü uygulamaları
• USB, HDMI, görüntü ve veri iletişim kabloları
• Adaptör ve anahtarlamalı güç kaynağı çıkışları
• Sensör, enkoder ve ölçüm cihazı bağlantıları
• Ses sistemleri, amplifikatörler ve mikrofon kabloları
• Kamera, monitör ve görüntü aktarım sistemleri
• Robotik projeler ve mikrodenetleyici devreleri
• LED sürücüler ve aydınlatma kontrol sistemleri
• Otomotiv elektroniği ve araç içi bağlantı kabloları

Ferrit Manyetik Halka Kullanmanın Avantajları

• Elektromanyetik parazit azaltıcı özellik göstererek yüksek frekanslı kablo gürültüsünü bastırmaya yardımcı olur.
• Harici besleme gerilimi veya ek elektronik devre gerektirmez.
• Mevcut kablo tesisatına kolay ve hızlı biçimde uygulanabilir.
• Haberleşme ve sensör sinyallerinin daha kararlı iletilmesine katkı sağlar.
• Elektronik cihazların birbirini elektromanyetik olarak etkilemesini azaltabilir.
• Kompakt yapısı sayesinde pano içinde veya cihaz arkasında fazla yer kaplamaz.
• Farklı kablo çapları için 5 mm, 7 mm ve 9 mm seçenekleri sunar.
• Endüstriyel sistemlerden hobi elektroniğine kadar geniş kullanım alanına sahiptir.
• Doğru uygulandığında bakım ve arıza tespit süreçlerini kolaylaştırabilir.

Sıkça Sorulan Sorular

Ferrit nüve ne işe yarar?

Ferrit nüve, kablolar üzerinden taşınan veya kablolardan çevreye yayılan yüksek frekanslı elektromanyetik gürültüyü zayıflatmaya yardımcı olur. Kablonun normal güç ya da veri iletimini mümkün olduğunca etkilemeden istenmeyen yüksek frekanslı bileşenlere karşı empedans oluşturur.

Ferrit halka kabloya nasıl takılır?

Açılır kapanır ferrit filtrenin kapağı açılır, kablo gövde içerisindeki kanala yerleştirilir ve kapak kilitlenir. En iyi sonuç için ürün genellikle parazit üreten cihazın çıkışına veya korunacak cihazın kablo girişine yakın takılır.

5 mm, 7 mm ve 9 mm ferrit arasındaki fark nedir?

Temel fark kablonun geçirileceği iç bölümün ölçüsüdür. İnce kablolar için 5 mm, orta kalınlıktaki kablolar için 7 mm, daha kalın güç ve bağlantı kabloları için 9 mm seçenekleri değerlendirilebilir. Satın almadan önce kablonun dış çapı ölçülmelidir.

Ferrit nüve bütün elektrik parazitlerini tamamen yok eder mi?

Hayır. Ferrit nüve özellikle yüksek frekanslı elektromanyetik girişimi azaltmaya yardımcı olan pasif bir elemandır. Parazitin seviyesi; kablolama düzeni, topraklama, ekranlama, filtre konumu ve parazit kaynağının gücü gibi faktörlere bağlıdır. Gerekli durumlarda EMI filtre, ekranlı kablo ve uygun topraklama çözümleriyle birlikte kullanılmalıdır.

Kablo ferrit halkadan birden fazla kez geçirilebilir mi?

Ferritin iç çapı ve kablo esnekliği uygunsa kablo bir veya birkaç tur geçirilebilir. Tur sayısının artırılması filtreleme etkisini güçlendirebilir. Ancak kablonun ezilmemesi, keskin biçimde bükülmemesi ve bağlantı noktalarına mekanik yük uygulanmaması gerekir.

Ferrit filtre güç kablosunda kullanılabilir mi?

Evet. Uygun iç çapa sahip ferrit filtreler güç kablolarında kullanılabilir. Bununla birlikte ferrit nüvenin kablo izolasyonuna zarar vermemesi ve ürünün kablo üzerine güvenli biçimde sabitlenmesi gerekir. Çok damarlı AC veya DC kablolarda iletkenlerin birlikte ferritten geçirilmesi yaygın bir uygulamadır.

Ferrit halka motor sürücüsü parazitini azaltır mı?

Motor sürücüleri ve inverterler yüksek frekanslı anahtarlama nedeniyle kablo gürültüsü oluşturabilir. Uygun noktaya yerleştirilen kablo gürültü bastırıcı ferrit, bu gürültünün azaltılmasına yardımcı olabilir. Yoğun endüstriyel uygulamalarda ekranlı kablo, doğru pano yerleşimi, topraklama ve uygun EMI filtresi de kullanılmalıdır.

Meon Robotik Otomasyon Ferrit Nüve Çözümleri

Meon Robotik Otomasyon, elektronik ve endüstriyel otomasyon uygulamalarında ihtiyaç duyulan ferrit nüve manyetik halka seçeneklerini farklı kablo ölçülerine uygun alternatiflerle sunar. Kategoride yer alan 5 mm, 7 mm ve 9 mm ürünler; kontrol kabloları, güç hatları, sensör bağlantıları ve veri iletim sistemlerinde pratik parazit azaltma çözümü oluşturur.

CNC sistemlerinden robotik uygulamalara, otomasyon panolarından elektronik projelere kadar ihtiyaç duyduğunuz EMI filtre ferrit halka çeşitlerini inceleyebilir, kablo çapınıza ve uygulama yapınıza uygun ürünü güvenle seçebilirsiniz. Meon Robotik Otomasyon, geniş teknik ürün yelpazesi, güvenli alışveriş altyapısı ve hızlı gönderim avantajlarıyla projeleriniz için gerekli elektronik ve otomasyon bileşenlerini tek noktada bulmanıza yardımcı olur.
