Endüstriyel Haberleşme ve Dönüştürücü Modülleri

Endüstriyel otomasyon sistemlerinde farklı cihazların birbiriyle sağlıklı şekilde veri alışverişi yapabilmesi için kullanılan endüstriyel haberleşme dönüştürücü modülleri, uyumsuz bağlantı arayüzleri ve sinyal seviyeleri arasında köprü görevi görür. PLC, HMI ekran, bilgisayar, mikrodenetleyici, sensör, sürücü ve kontrol kartları farklı haberleşme standartlarını kullanabilir. Haberleşme dönüştürücüleri, bu cihazların programlanmasını, izlenmesini ve veri paylaşmasını kolaylaştırır.

Meon Robotik Otomasyon ürün seçenekleri arasında PLC programlama kabloları, USB TTL dönüştürücü kartları, USB RS485 dönüştürücü modülleri, RS232-TTL çeviriciler, endüstriyel FT232RL çözümleri ve analog sinyal dönüştürücü kartlar bulunmaktadır. Delta, Mitsubishi, Siemens ve Fatek gibi farklı PLC serilerine yönelik programlama kablolarının yanında Arduino, ESP8266, ESP32 ve diğer mikrodenetleyici projelerinde kullanılabilecek seri haberleşme çözümleri de sunulmaktadır. :contentReference[oaicite:0]{index=0}

Haberleşme Dönüştürücü Modülü Çeşitleri

PLC Programlama Kabloları

PLC programlama kablosu, bilgisayar ile programlanabilir lojik kontrolör arasında haberleşme bağlantısı kurmak için kullanılır. PLC programının cihaza aktarılması, mevcut programın okunması, çevrim içi izleme yapılması ve hata teşhis işlemlerinin gerçekleştirilmesi için doğru kablo seçilmelidir.

Kategoride Delta PLC programlama kablosu, Mitsubishi FX serisi PLC programlama kablosu, Fatek PLC programlama kablosu ve Siemens S7-200 USB-PPI programlama kablosu gibi farklı marka ve serilere yönelik ürünler bulunabilir. PLC kablolarında yalnızca fiziksel soket yapısının aynı olması yeterli değildir. Kablonun haberleşme protokolü, sürücü çipi, işletim sistemi desteği ve PLC modeliyle uyumluluğu mutlaka kontrol edilmelidir.

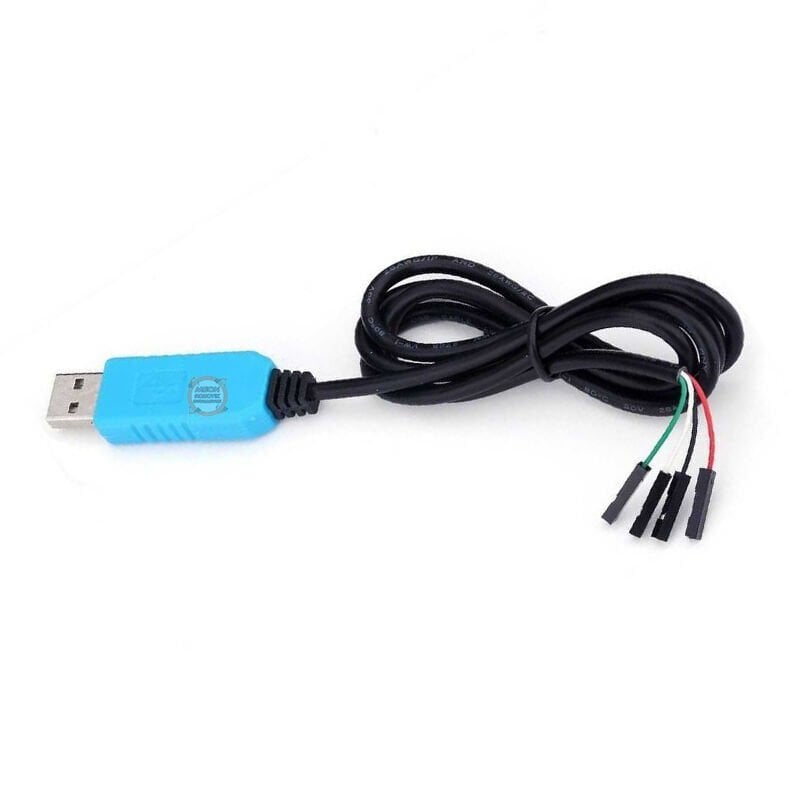

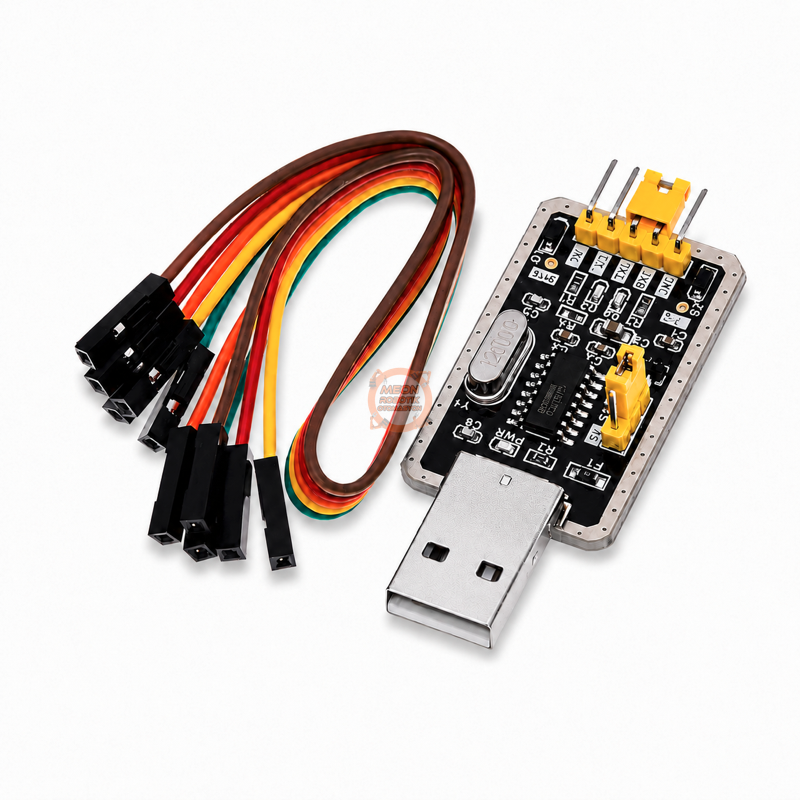

USB TTL Seri Dönüştürücüler

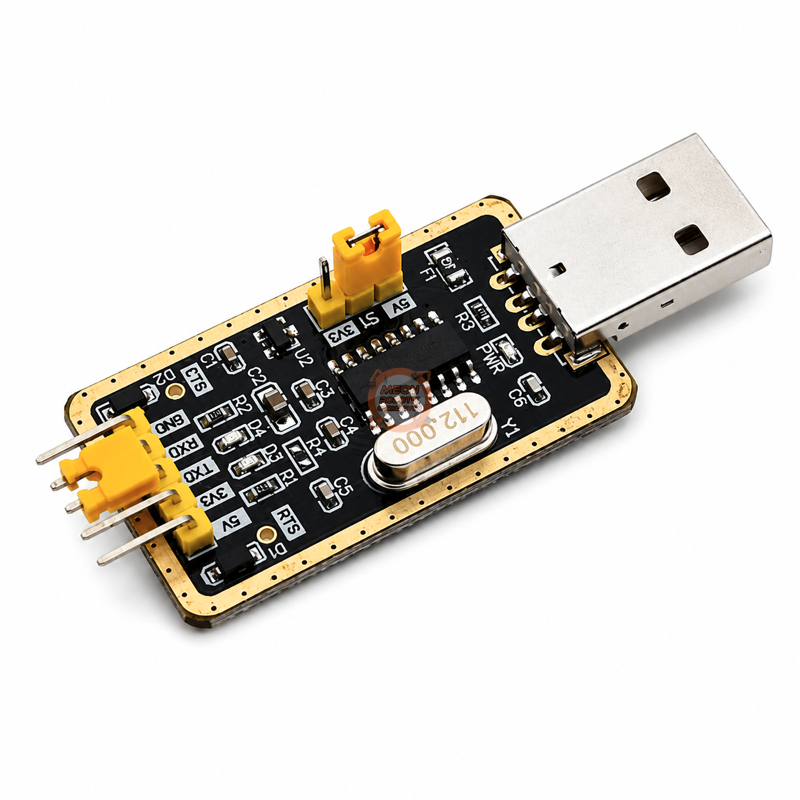

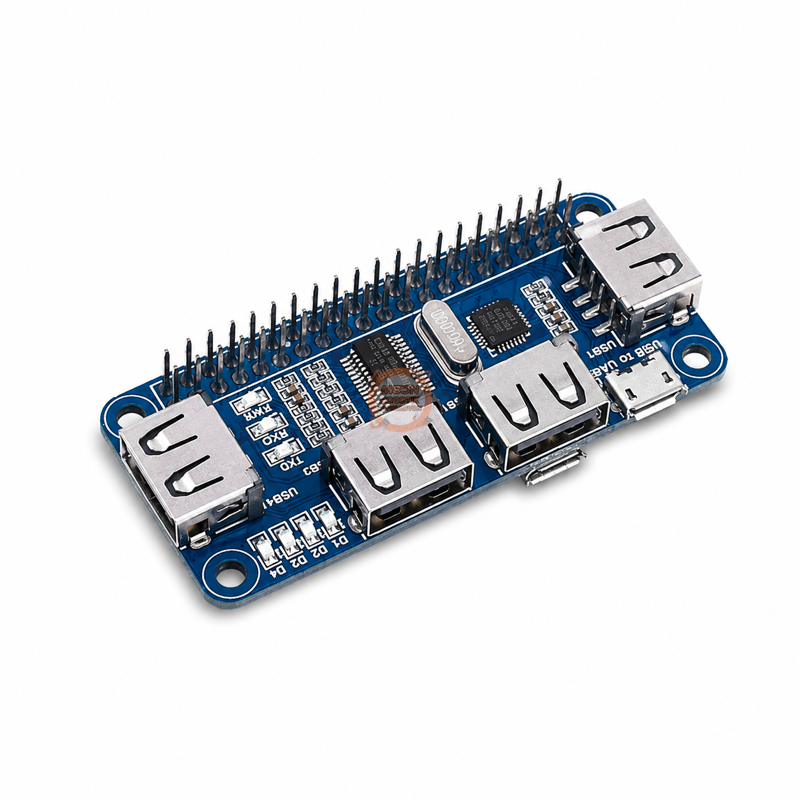

USB TTL seri dönüştürücü, bilgisayarın USB bağlantısını mikrodenetleyicilerin kullanabileceği TTL seviyesindeki UART sinyallerine dönüştürür. Arduino uyumlu kartlar, ESP modülleri, STM32 geliştirme kartları ve özel elektronik devrelerin programlanmasında veya seri port üzerinden test edilmesinde kullanılabilir.

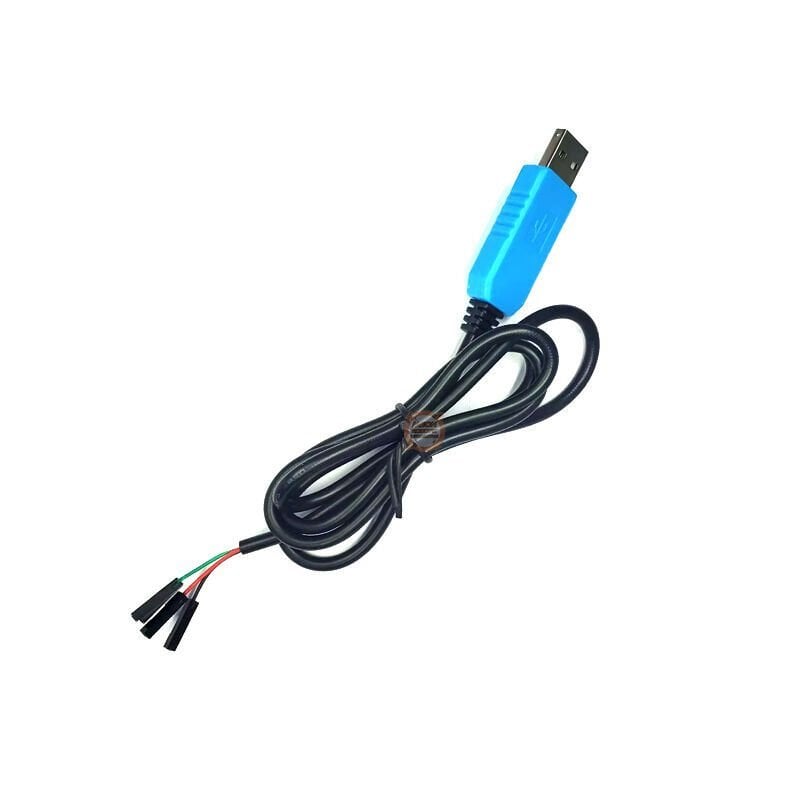

CH340G, FT232RL ve PL2303 gibi dönüştürücü entegrelerine sahip modeller farklı sürücü, kararlılık ve bağlantı özellikleri sunar. Bazı kartlarda 3.3V ve 5V lojik seviye seçimi bulunurken bazı ürünler yalnızca belirli bir çalışma gerilimine uygundur. RX, TX ve GND bağlantılarının doğru yapılması, cihazların zarar görmemesi açısından önemlidir.

RS232-TTL Dönüştürücü Kartları

RS232 bağlantısı ile TTL UART haberleşmesi aynı elektriksel sinyal seviyelerini kullanmaz. Bu nedenle iki arayüz doğrudan birbirine bağlanmamalıdır. RS232 TTL dönüştürücü kartları, RS232 gerilim seviyelerini mikrodenetleyicilerin kullanabileceği TTL seviyelerine çevirir.

MAX3232 tabanlı dönüştürücü modüller; endüstriyel cihazlar, barkod okuyucular, eski tip kontrol sistemleri, bilgisayar seri portları ve geliştirme kartları arasında haberleşme kurulmasında tercih edilir. Çift yönlü haberleşmeyi destekleyen modeller hem veri gönderme hem de veri alma işlemlerinde kullanılabilir.

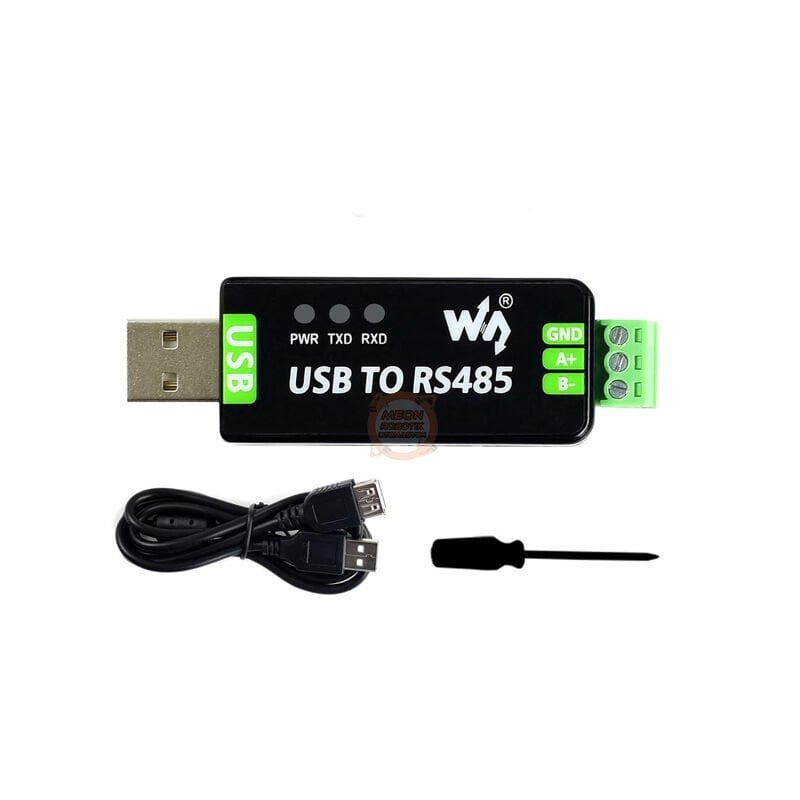

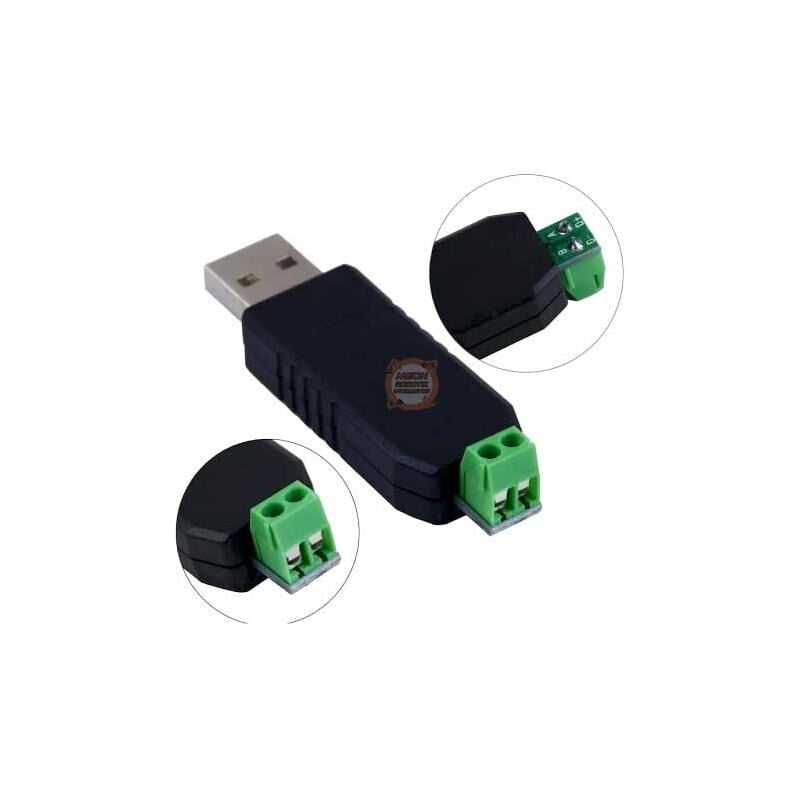

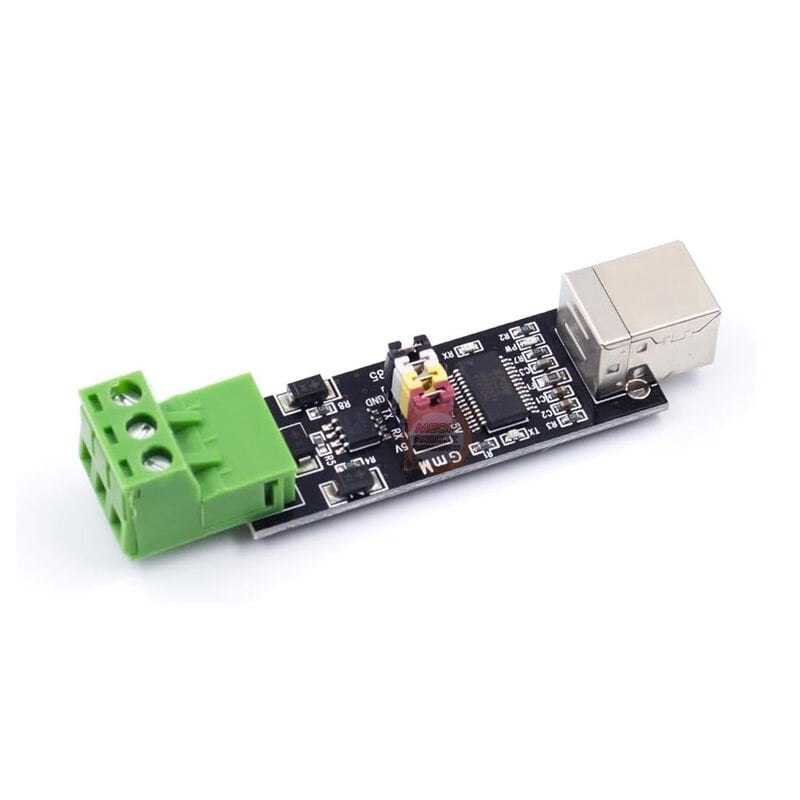

USB RS485 Dönüştürücü Modülleri

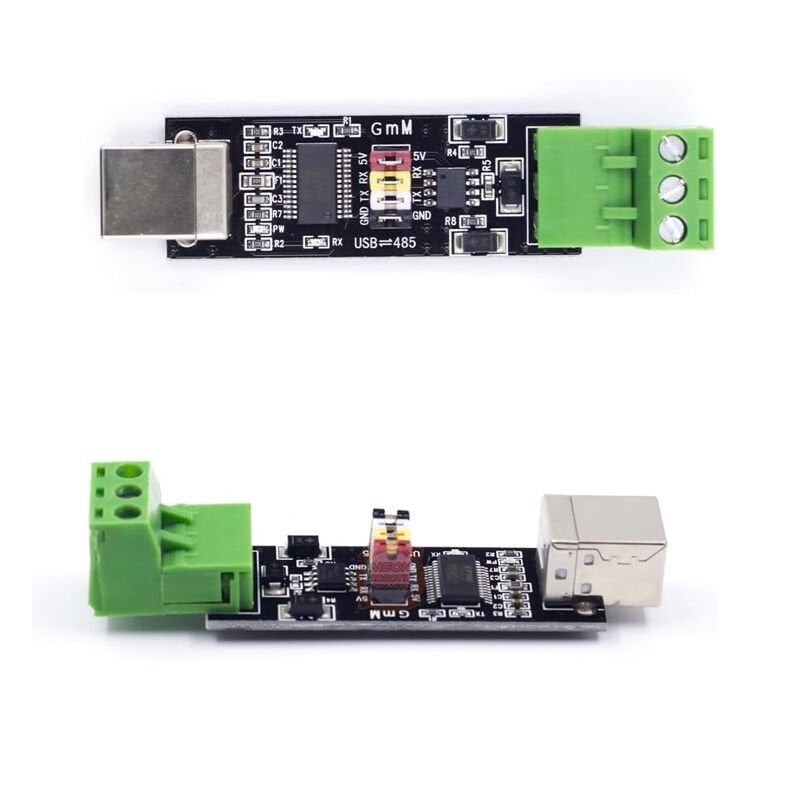

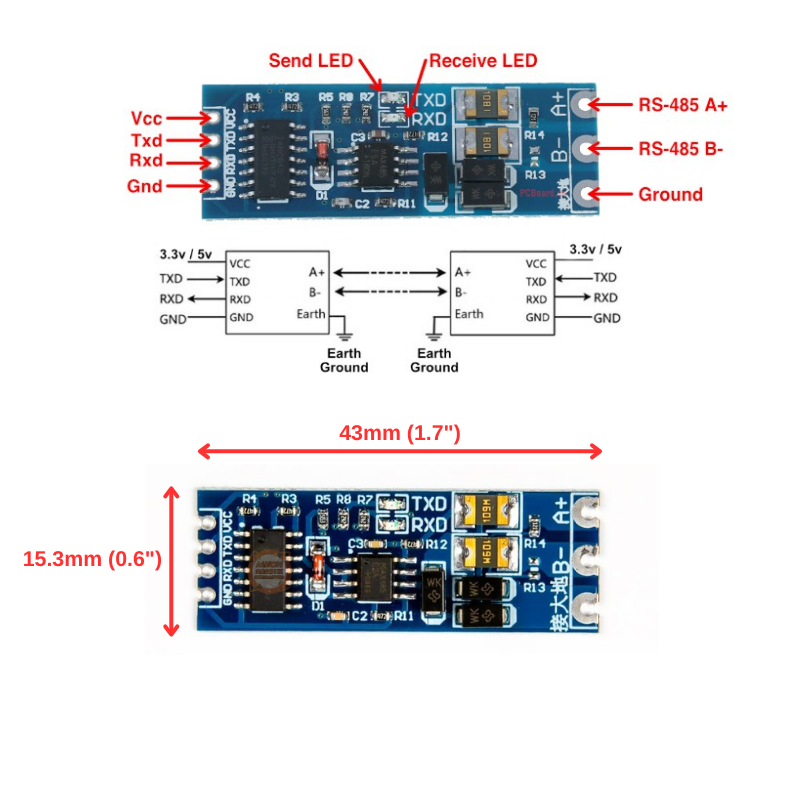

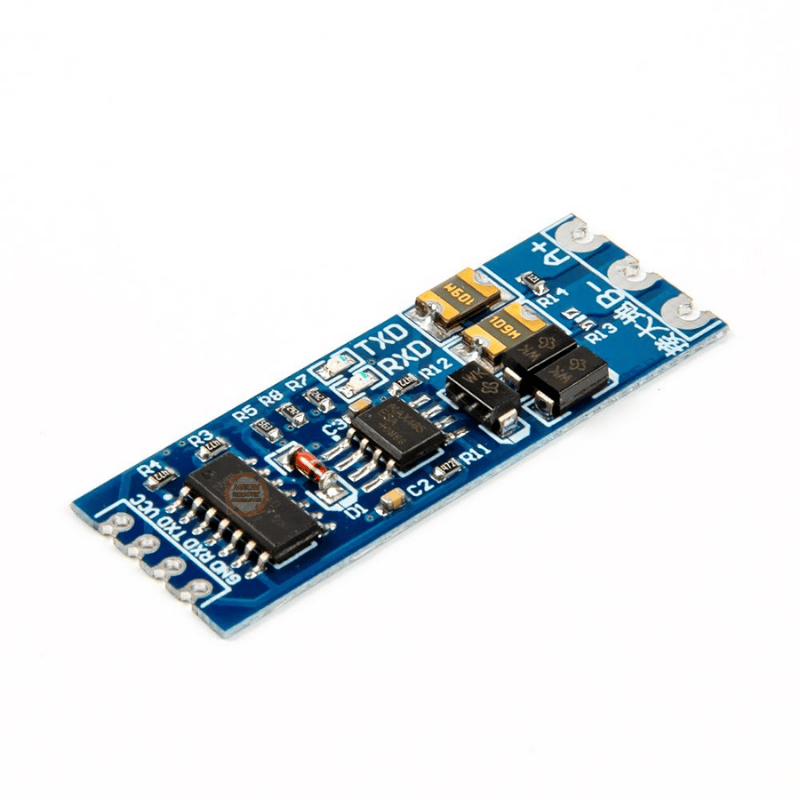

USB RS485 çevirici, bilgisayarın USB portu üzerinden RS485 haberleşme hattına bağlanmasını sağlar. RS485 standardı; uzun kablo mesafelerinde, elektriksel gürültünün bulunduğu endüstriyel ortamlarda ve birden fazla cihazın aynı veri hattına bağlandığı sistemlerde yaygın olarak kullanılır.

RS485 dönüştürücüler; Modbus RTU cihazlarının devreye alınması, frekans inverterlerinin parametrelenmesi, enerji analizörlerinin okunması, PLC haberleşmesinin test edilmesi ve sensör verilerinin bilgisayara aktarılması gibi uygulamalarda kullanılabilir. Endüstriyel tip ürünlerde daha dayanıklı bağlantı terminalleri, kaliteli USB-seri dönüştürücü entegreleri ve koruma devreleri bulunabilir.

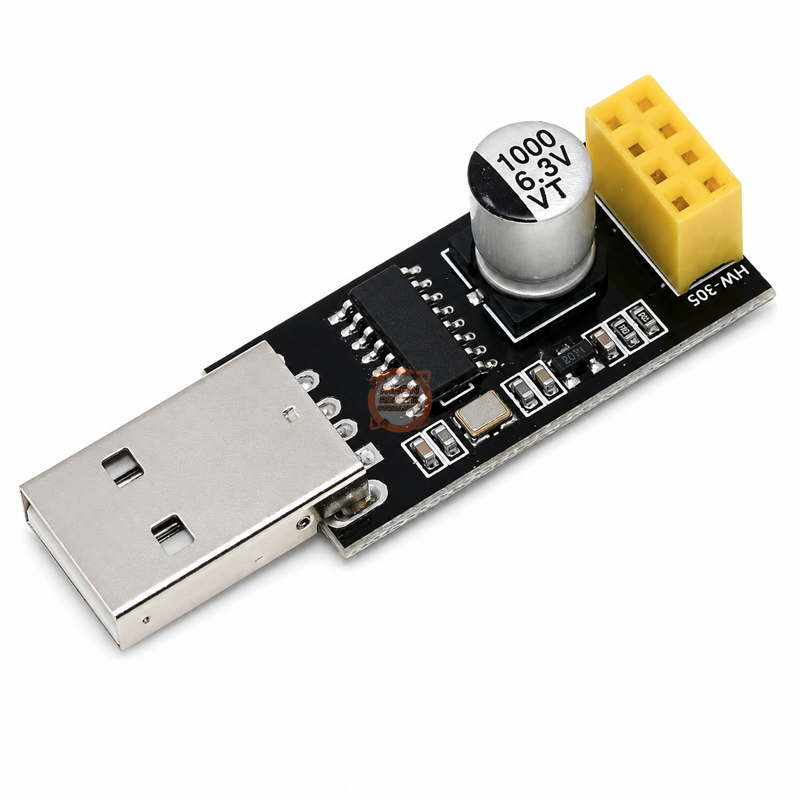

ESP-01 USB Programlama Adaptörleri

ESP8266 tabanlı ESP-01 modüllerinin programlanmasını kolaylaştıran ESP-01 USB adaptör kartları, modülün doğrudan USB bağlantısı üzerinden bilgisayara bağlanmasına yardımcı olur. CH340 gibi USB-seri dönüştürücü entegreleri kullanan bu adaptörler, prototip geliştirme ve yazılım yükleme süreçlerini hızlandırır.

ESP-01 programlanırken modülün çalışma ve programlama modu bağlantıları dikkate alınmalıdır. Adaptörün otomatik programlama özelliği bulunup bulunmadığı ve üzerindeki anahtar veya jumper bağlantılarının konumu ürün özelliklerinden kontrol edilmelidir.

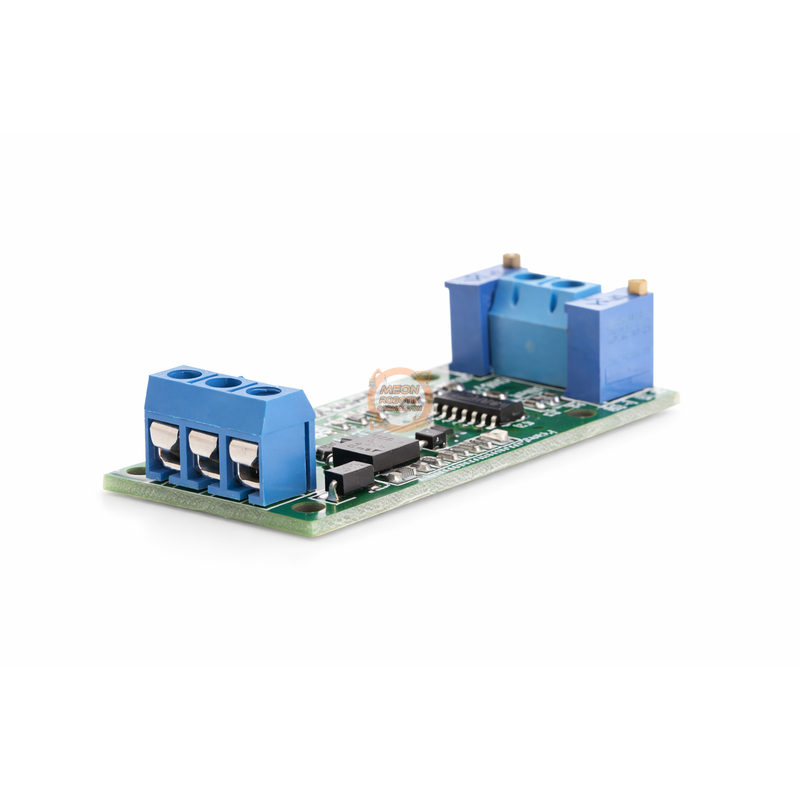

Analog Sinyal Dönüştürücü Modülleri

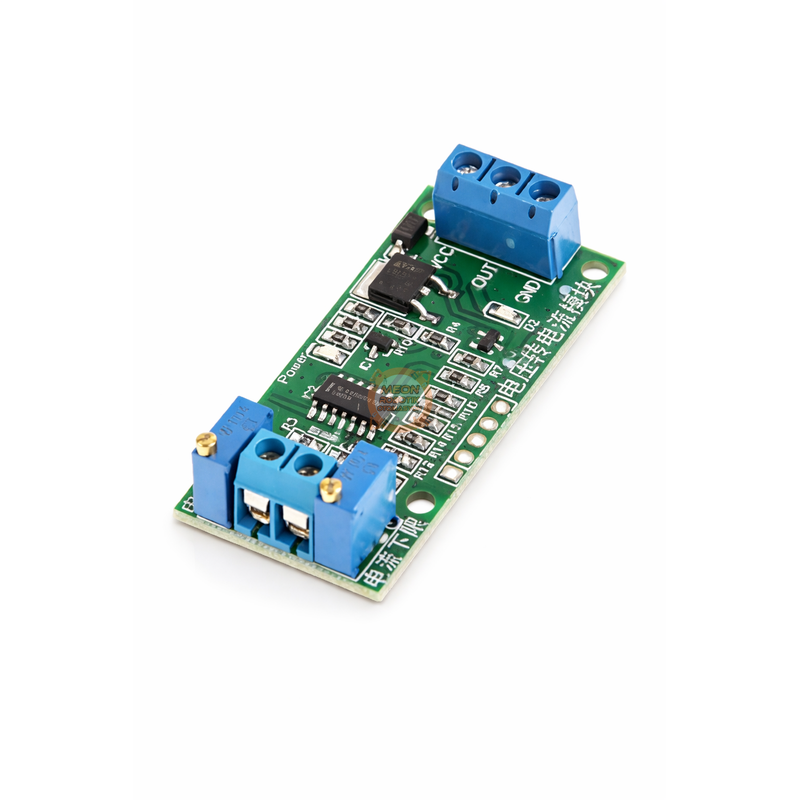

Endüstriyel otomasyon yalnızca dijital haberleşme protokollerinden oluşmaz. 0-5V, 0-10V ve 4-20mA gibi analog sinyal standartları da kontrol sistemlerinde yaygın olarak kullanılır. 0-10V 4-20mA dönüştürücü modülleri, gerilim sinyalini akım sinyaline veya ürünün yapısına göre farklı bir analog sinyal standardına dönüştürmek için kullanılır.

4-20mA sinyal, özellikle uzun mesafeli kablolamada ve endüstriyel sensör uygulamalarında tercih edilir. Analog dönüştürücü seçilirken giriş aralığı, çıkış aralığı, besleme gerilimi, çözünürlük, kalibrasyon yöntemi ve ortak toprak yapısı incelenmelidir.

Dijital-Analog Dönüştürücü Kartları

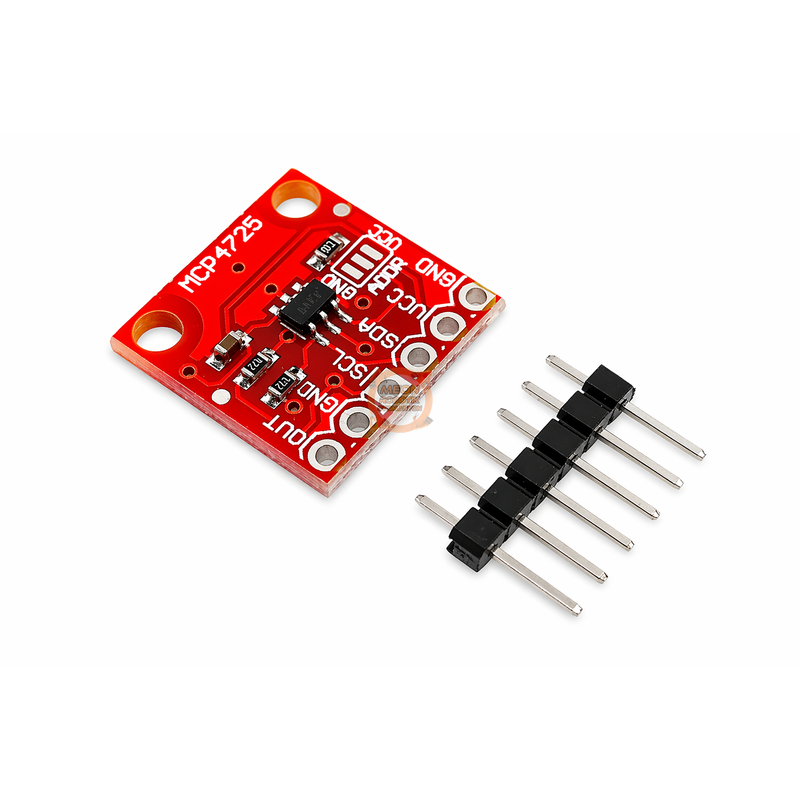

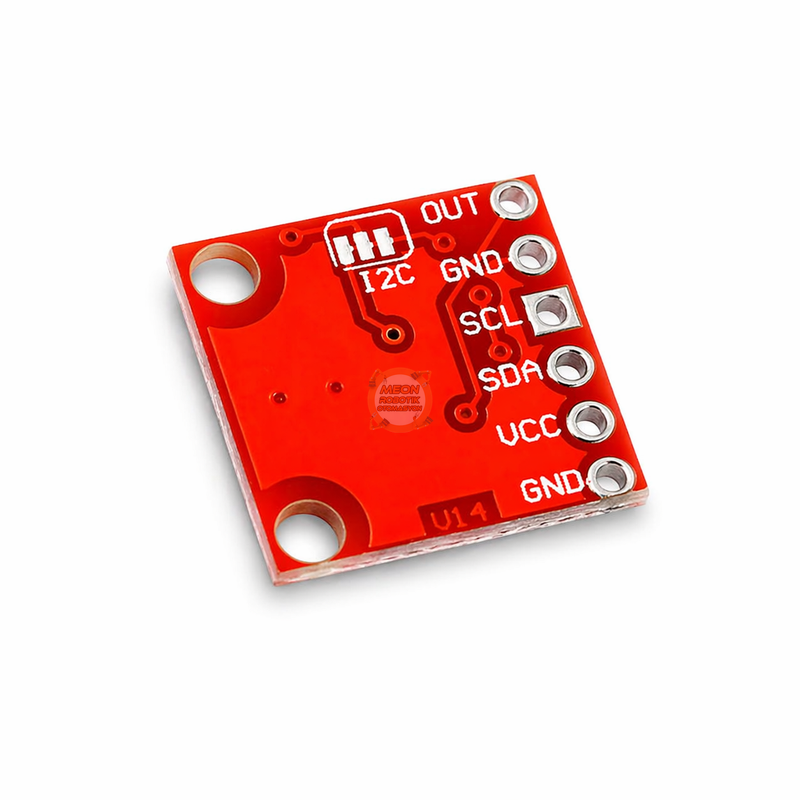

MCP4725 gibi I2C DAC modülü ürünleri, mikrodenetleyici tarafından oluşturulan dijital veriyi analog gerilim çıkışına dönüştürür. Ayarlanabilir referans gerilimi oluşturma, analog kontrollü cihazları sürme, test sinyali üretme ve düşük hızlı kontrol uygulamalarında kullanılabilir.

DAC modüllerinde çözünürlük değeri, çıkış gerilim aralığı, I2C adresi ve besleme gerilimi seçim açısından önemlidir. 12-bit çözünürlük sunan bir DAC, çıkış aralığını çok sayıda küçük adıma bölerek daha hassas analog kontrol yapılmasına yardımcı olur.

Doğru Haberleşme Dönüştürücü Nasıl Seçilir?

Bir seri haberleşme dönüştürücü seçerken yalnızca bağlantı soketine bakmak yeterli değildir. Cihazların kullandığı haberleşme standardı, elektriksel sinyal seviyesi ve yazılım uyumluluğu birlikte değerlendirilmelidir.

• Haberleşme standardı: USB, TTL UART, RS232, RS485, PPI veya üreticiye özel PLC protokolü doğru belirlenmelidir.
• Cihaz uyumluluğu: PLC programlama kablosunun ilgili PLC marka, seri ve modelini desteklediği doğrulanmalıdır.
• Lojik gerilim seviyesi: TTL bağlantılarında 3.3V ve 5V seçimine dikkat edilmelidir.
• Dönüştürücü entegresi: CH340G, FT232RL ve PL2303 gibi entegrelerin sürücü desteği kontrol edilmelidir.
• İşletim sistemi: Ürünün kullanılacağı Windows veya diğer işletim sistemi sürümüyle uyumluluğu incelenmelidir.
• Bağlantı yapısı: USB tipi, DB9 soket, yuvarlak PLC konnektörü, klemens veya pin dizilimi değerlendirilmelidir.
• İletişim mesafesi: Uzun mesafe ve gürültülü ortamlar için RS485 tabanlı çözümler tercih edilebilir.
• İzolasyon ve koruma: Endüstriyel uygulamalarda izolasyonlu, aşırı gerilim korumalı ve dayanıklı modeller avantaj sağlayabilir.

Kullanım Alanları

• PLC programlama, yedekleme ve çevrim içi izleme işlemleri
• HMI ekran ve kontrol cihazlarının yapılandırılması
• Arduino, ESP8266, ESP32 ve STM32 programlama uygulamaları
• Modbus RTU cihazlarının bilgisayara bağlanması
• Frekans inverteri ve motor sürücüsü parametre ayarları
• Enerji analizörü ve dijital ölçüm cihazlarından veri okuma
• Endüstriyel sensör ve transmitter bağlantıları
• RS232 cihazların TTL tabanlı kontrol kartlarına bağlanması
• 0-10V ve 4-20mA analog kontrol sistemleri
• Makine bakım, servis, devreye alma ve arıza tespit çalışmaları

Haberleşme Dönüştürücülerin Avantajları

• Farklı haberleşme standartlarına sahip cihazların birlikte çalışmasını sağlar.
• Eski nesil seri portlu cihazların modern bilgisayarlara bağlanmasını kolaylaştırır.
• PLC ve endüstriyel kontrol cihazlarının programlama sürecini hızlandırır.
• Bakım ve arıza tespit çalışmalarında doğrudan veri bağlantısı sunar.
• Uzun mesafeli ve gürültülü ortamlarda kararlı haberleşmeye yardımcı olur.
• Mikrodenetleyici projelerinde seri port hata ayıklama imkânı sağlar.
• Analog ve dijital sinyal standartları arasındaki uyumsuzlukları giderir.
• Mevcut cihazların değiştirilmeden yeni otomasyon sistemlerine entegre edilmesini destekler.

Sıkça Sorulan Sorular

USB TTL dönüştürücü ne işe yarar?

Bilgisayardaki USB bağlantısını mikrodenetleyicilerin kullandığı TTL seviyesindeki RX ve TX seri haberleşme sinyallerine dönüştürür. Program yükleme, seri monitör kullanımı ve hata ayıklama işlemlerinde tercih edilir.

RS232 ile TTL arasındaki fark nedir?

RS232 ve TTL farklı elektriksel gerilim seviyeleri kullanır. Bu nedenle doğrudan bağlanmaları cihazlara zarar verebilir veya haberleşmenin çalışmamasına neden olabilir. İki bağlantı arasında MAX3232 gibi uygun bir dönüştürücü kullanılmalıdır.

USB RS485 dönüştürücü Modbus için kullanılabilir mi?

Evet. RS485 fiziksel haberleşme altyapısını kullanan Modbus RTU cihazları, uygun yazılım ve doğru haberleşme parametreleriyle USB RS485 dönüştürücü üzerinden bilgisayara bağlanabilir.

Her USB PLC kablosu bütün PLC modellerinde çalışır mı?

Hayır. PLC programlama kabloları marka, seri, soket yapısı ve haberleşme protokolüne göre farklılık gösterir. Sipariş öncesinde PLC üzerindeki tam model koduyla kablonun desteklediği cihaz listesi karşılaştırılmalıdır.

CH340G ve FT232RL arasındaki fark nedir?

Her ikisi de USB-seri haberleşme dönüşümü için kullanılabilir. Ancak sürücü yapısı, bağlantı kararlılığı, ürün kalitesi ve uygulama gereksinimleri farklı olabilir. Endüstriyel ve yoğun kullanımlı uygulamalarda ürünün genel devre tasarımı da en az dönüştürücü entegresi kadar önemlidir.

3.3V bir cihaza 5V TTL bağlanabilir mi?

Cihazın girişleri 5V toleranslı değilse doğrudan bağlanmamalıdır. Yanlış lojik seviye mikrodenetleyiciye zarar verebilir. Dönüştürücünün 3.3V çıkış seçeneği kullanılmalı veya uygun bir lojik seviye dönüştürücü eklenmelidir.

4-20mA neden endüstride yaygın kullanılır?

Akım tabanlı sinyaller, uzun kablo mesafelerinde gerilim sinyallerine göre hat direncinden ve elektriksel gürültüden daha az etkilenebilir. Ayrıca 4mA alt sınırı, bazı sistemlerde kablo kopması ile sıfır ölçüm değerinin ayırt edilmesini kolaylaştırır.

Meon Robotik Otomasyon Haberleşme Çözümleri

Meon Robotik Otomasyon; PLC programlama, seri haberleşme, mikrodenetleyici geliştirme ve analog sinyal dönüşümü uygulamalarına yönelik farklı ürün alternatiflerini bir arada sunar. Endüstriyel haberleşme modülü seçiminde kullanılan cihazın marka ve modeli, haberleşme portu, sinyal seviyesi ve yazılım gereksinimleri dikkate alınmalıdır.

PLC programlama kablolarından USB-TTL kartlarına, RS485 dönüştürücü ürünlerinden RS232-TTL modüllerine kadar farklı ihtiyaçlara yönelik çözümleri inceleyebilir; otomasyon, bakım, makine revizyonu ve elektronik geliştirme projeleriniz için uygun bağlantı ürününü Meon Robotik Otomasyon güvencesiyle temin edebilirsiniz.
