Motor PWM Sürücüler ve Dimmer Modülleri

Motor PWM sürücüler ve dimmer modülleri, elektrik motorlarının hızını, dönüş yönünü veya aydınlatma ve rezistans gibi elektriksel yüklerin güç seviyesini kontrol etmek amacıyla kullanılan elektronik kontrol ürünleridir. PWM, yani Darbe Genişlik Modülasyonu yöntemiyle çalışan sürücüler, motora uygulanan ortalama gerilimi anahtarlama sinyalleri üzerinden ayarlayarak verimli ve hassas hız kontrolü sağlar. Dimmer devreleri ise bağlı yükün parlaklığını, sıcaklığını veya çalışma gücünü kontrollü biçimde değiştirmeye yardımcı olur.

Meon Robotik Otomasyon Motor PWM Sürücüler & Dimmer kategorisinde; düşük voltajlı küçük motorlardan yüksek akım çeken güçlü DC motorlara, LED aydınlatma uygulamalarından AC rezistans kontrolüne kadar farklı ihtiyaçlara yönelik ürün seçenekleri bulunmaktadır. Kategoride 1,8V seviyesinden başlayan düşük voltajlı sürücüler, 12V ve 24V sistemler, 9-55V veya 6-60V geniş giriş aralığına sahip kartlar, 20A, 30A ve 40A gibi yüksek akımlı modeller, çift yönlü motor kontrol kartları, ESC sürücüler ve yüksek güçlü AC dimmer modülleri yer almaktadır.

Motor PWM Sürücü ve Dimmer Çeşitleri

DC Motor PWM Hız Kontrol Devreleri

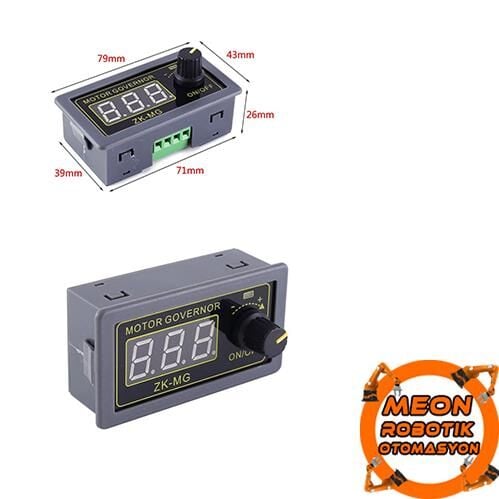

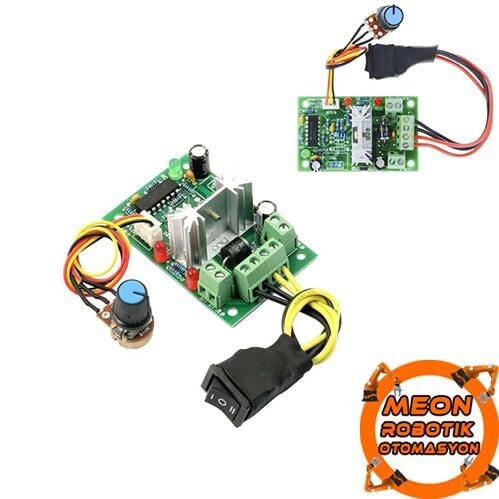

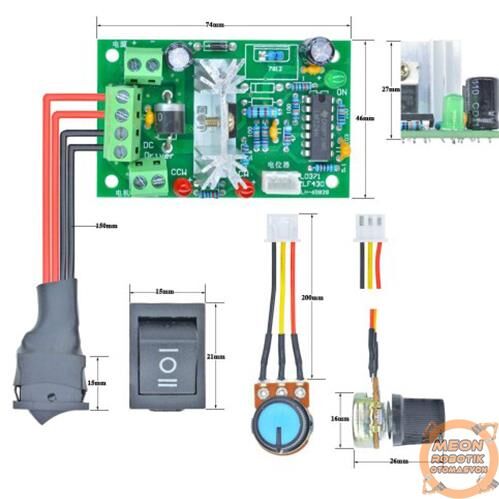

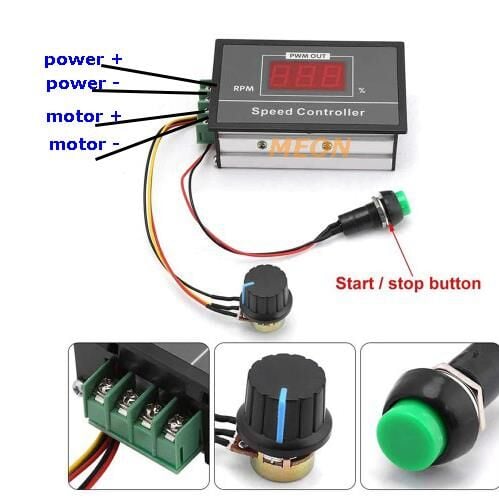

DC motor PWM hız kontrol devresi, fırçalı doğru akım motorlarının devir hızını ayarlamak için kullanılan en yaygın kontrol çözümlerinden biridir. Potansiyometre kontrollü modellerde kullanıcı, motor hızını manuel olarak düşük seviyeden yüksek seviyeye kadar ayarlayabilir. Kategoride 1,8-12V 2A, 6-28V 3A, 12-36V 3A, 5-30V 5A, 12-40V 10A ve 9-60V aralığında çalışan farklı sürücü seçenekleri bulunmaktadır.

Bir PWM motor sürücü kartı seçilirken yalnızca çalışma voltajına değil, motorun yük altındaki sürekli ve kalkış akımına da dikkat edilmelidir. Özellikle ilk hareket anında nominal akımın üzerinde akım çekebilen DC motorlarda, sürücünün yeterli akım kapasitesine ve uygun soğutmaya sahip olması önemlidir.

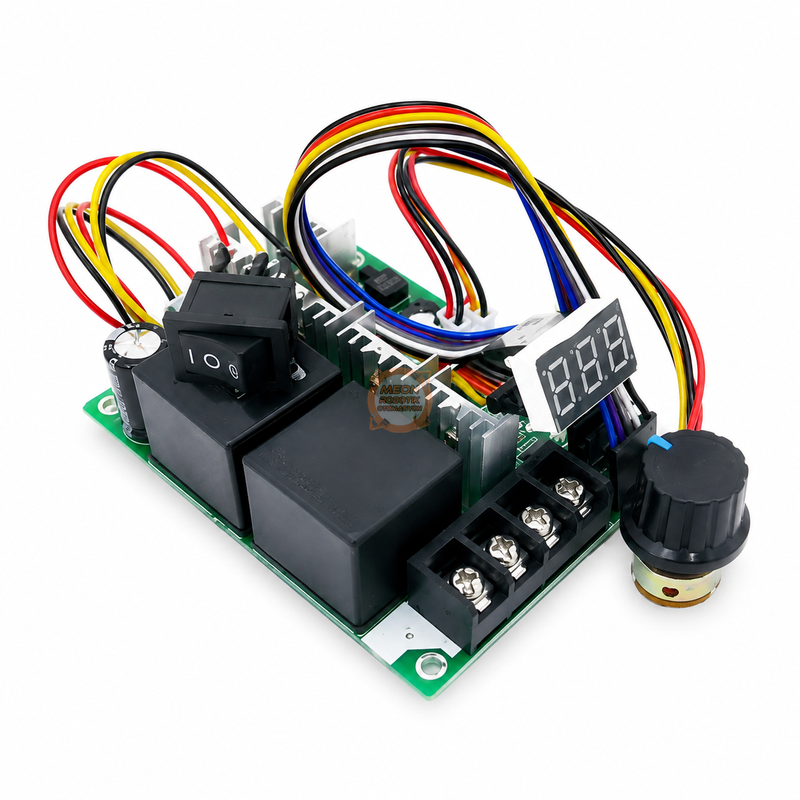

Yüksek Akımlı DC Motor Sürücüleri

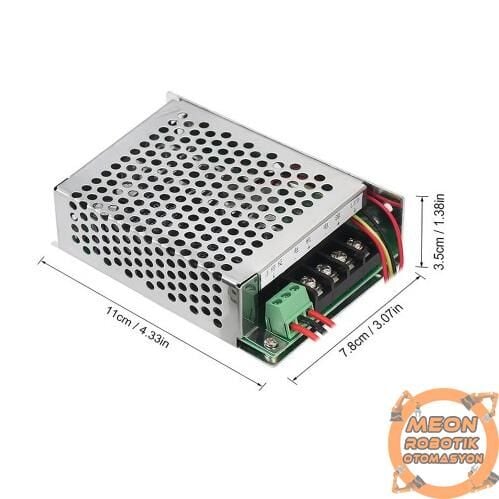

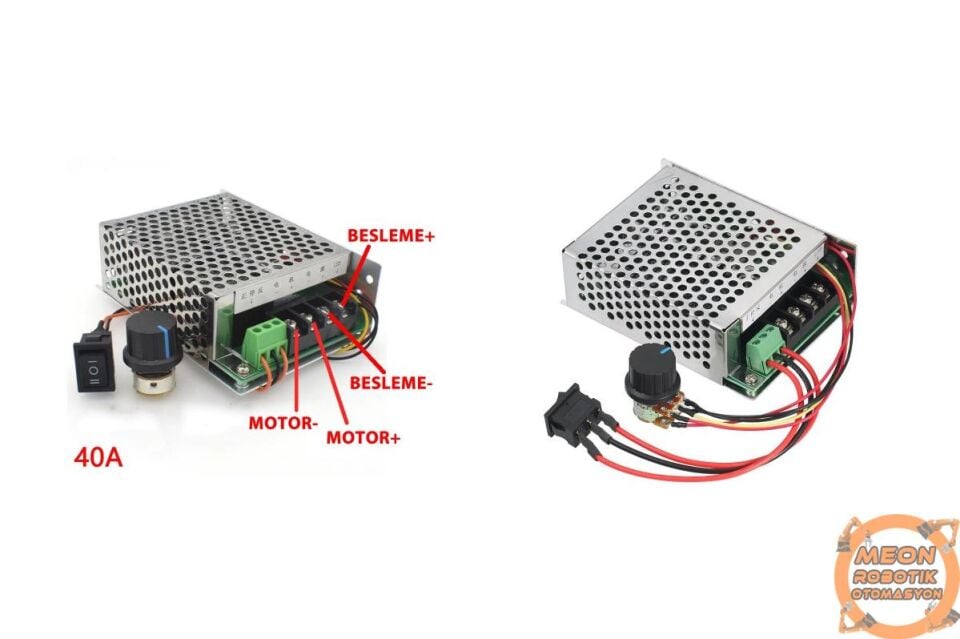

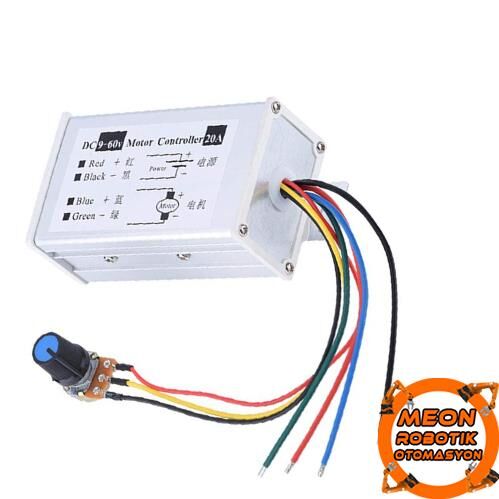

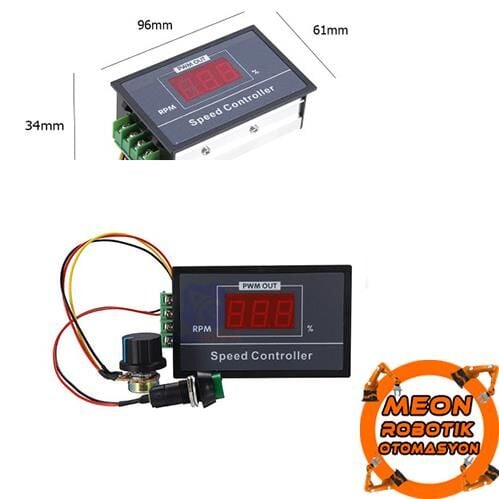

Güçlü motorların kullanıldığı robotik sistemler, otomasyon projeleri, elektrikli mekanizmalar ve özel makineler için yüksek akımlı motor sürücü modelleri tercih edilir. 20A, 30A ve 40A kapasiteli ürünler; 6-60V, 9-55V veya 10-50V gibi geniş çalışma aralıkları sayesinde farklı güç kaynakları ve motorlarla kullanılabilir.

2000W seviyesinde belirtilen yüksek güçlü PWM kartları, uygun çalışma koşullarında yüksek akım gerektiren uygulamalar için avantaj sağlar. Ancak ürün üzerindeki maksimum güç ve akım değerleri; besleme voltajı, soğutucu kullanımı, ortam sıcaklığı, kablo kesiti ve motorun gerçek yüküyle birlikte değerlendirilmelidir.

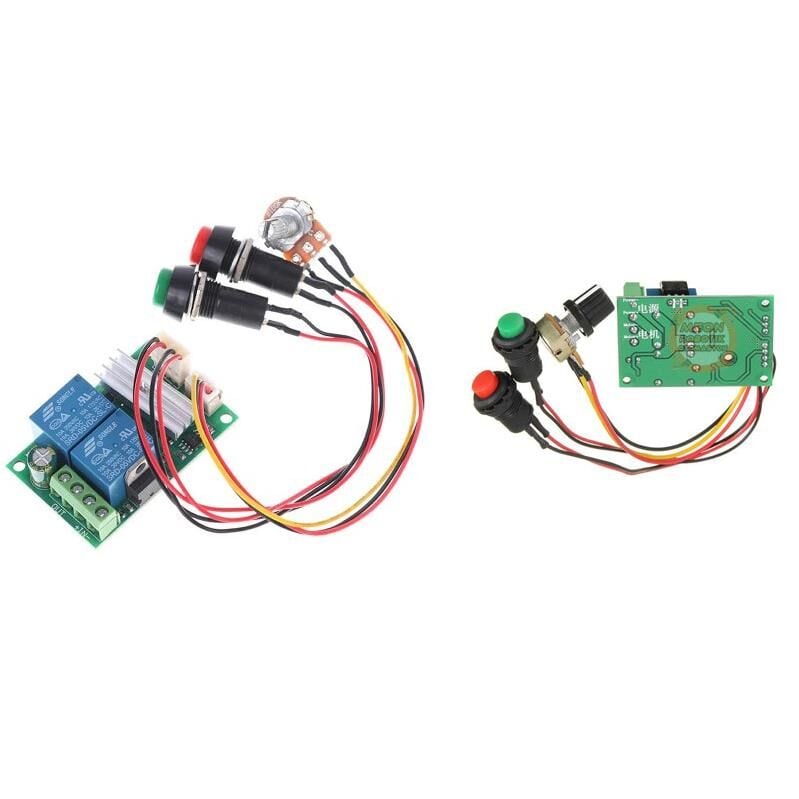

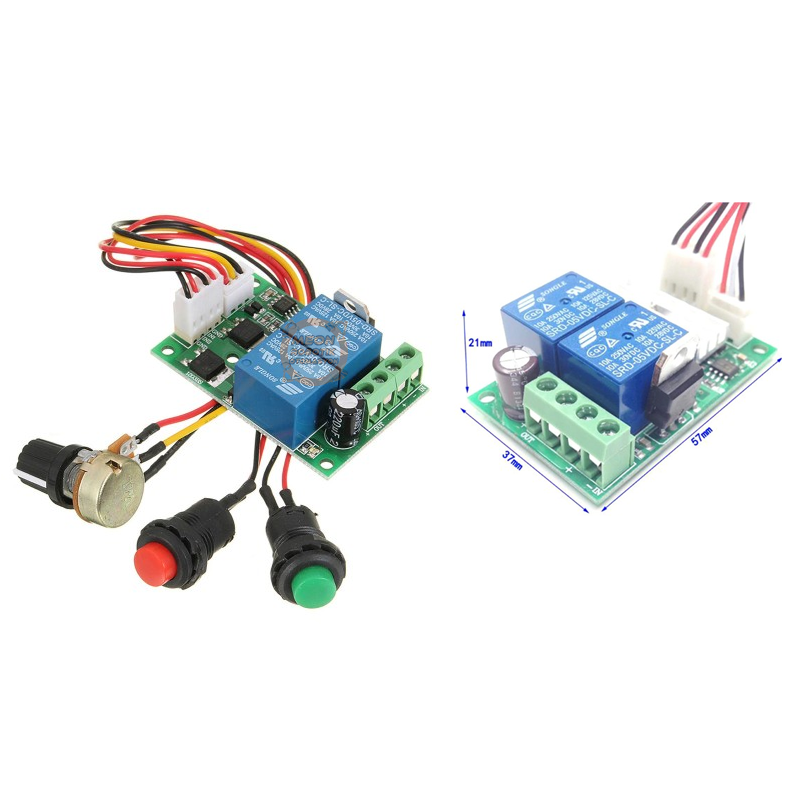

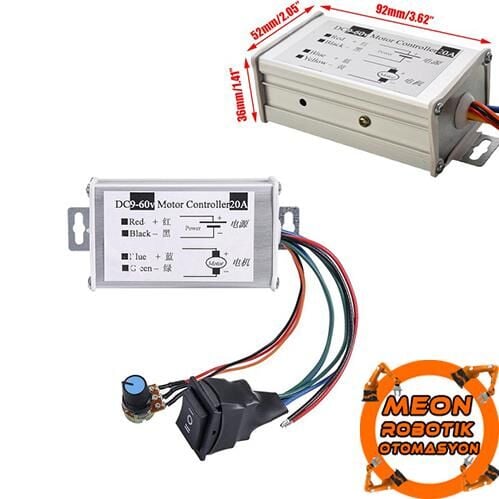

İleri-Geri Yön Kontrollü Motor Sürücü Kartları

İleri geri motor kontrol kartı, motorun hızını ayarlamanın yanında dönüş yönünün değiştirilmesini de sağlar. Bu kartlar lineer aktüatörler, redüktörlü DC motorlar, kapı sistemleri, küçük kaldırma mekanizmaları, robotik eksenler ve hareketli platformlarda kullanılabilir.

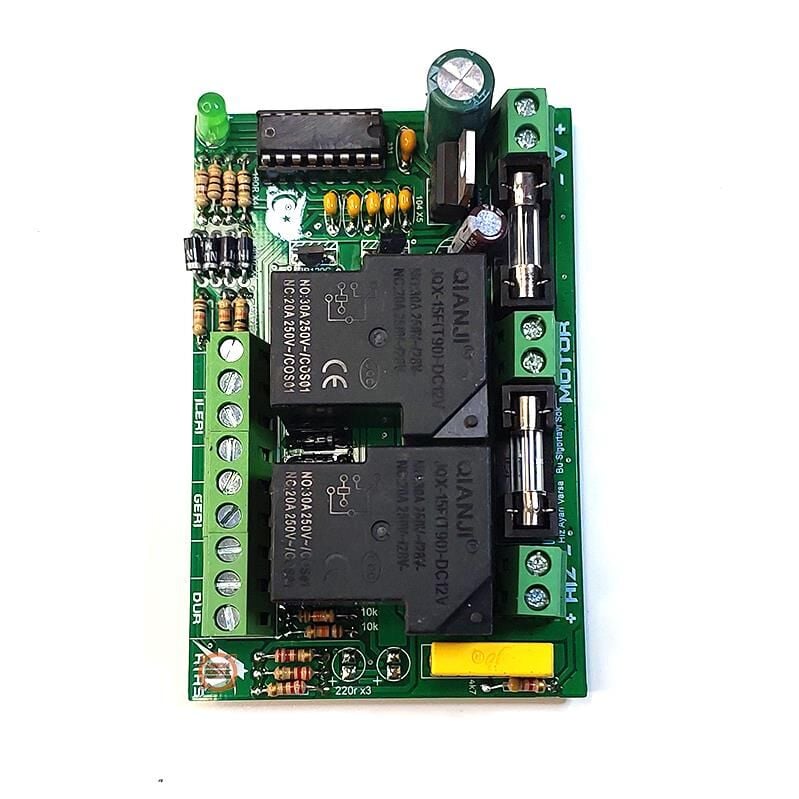

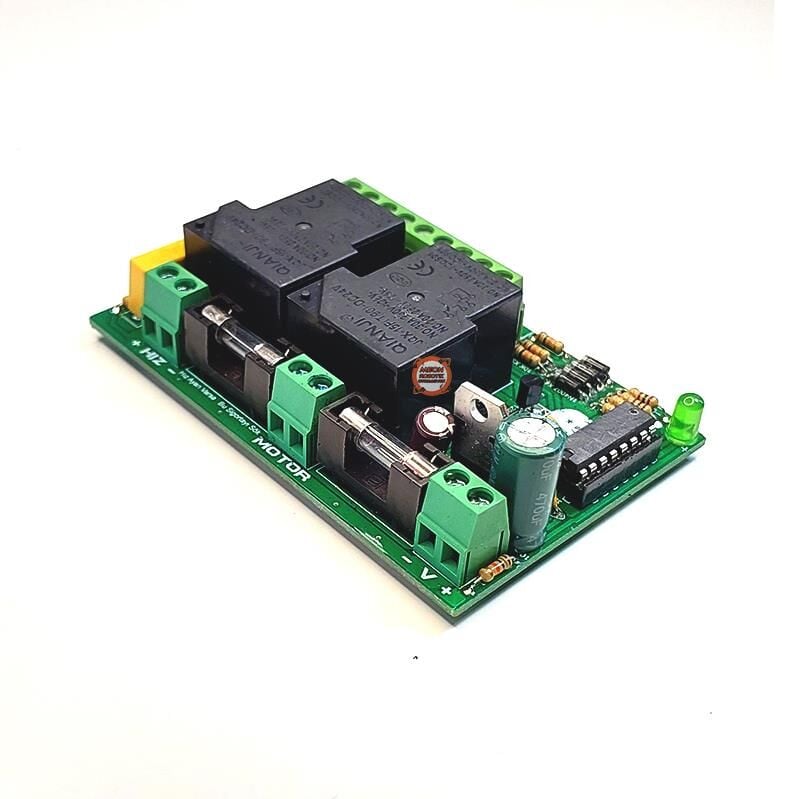

Kategoride çift yönlü PWM modelleri, anahtarlı hız ve yön kontrol cihazları ile otomatik çalışma özellikli kontrol devreleri bulunmaktadır. Yön değiştirme işlemi yapılırken motorun tamamen durdurulması, sürücü ve mekanik sistem üzerinde oluşabilecek ani akım ve darbe yüklerini azaltır.

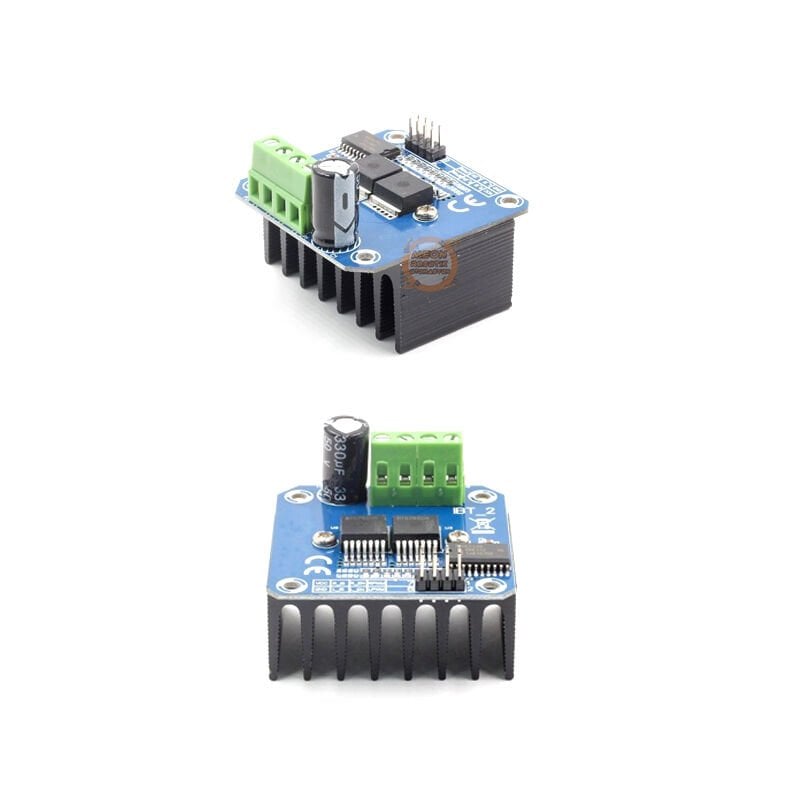

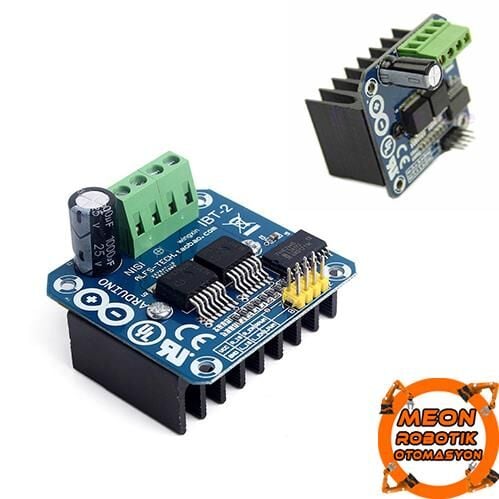

BTS7960B ve BTN7960B Motor Sürücü Modülleri

BTS7960B motor sürücü ve BTN7960B tabanlı kartlar, mikrodenetleyici kontrollü yüksek akım gerektiren motor uygulamalarında kullanılan H-köprü sürücü çözümleridir. Arduino, ESP32, PLC çıkışı veya uygun kontrol sinyali üreten farklı kontrol kartlarıyla projeye bağlı olarak kullanılabilirler.

Bu sürücüler yön ve hız kontrolünün elektronik sinyallerle yapılması gereken mobil robot, akülü araç, otomatik kapı, konveyör, robot kol ve uzaktan kontrollü mekanizma projelerinde tercih edilebilir. Bağlantı yapılmadan önce sürücünün lojik giriş seviyesi, motor besleme gerilimi ve maksimum akım sınırları kontrol edilmelidir.

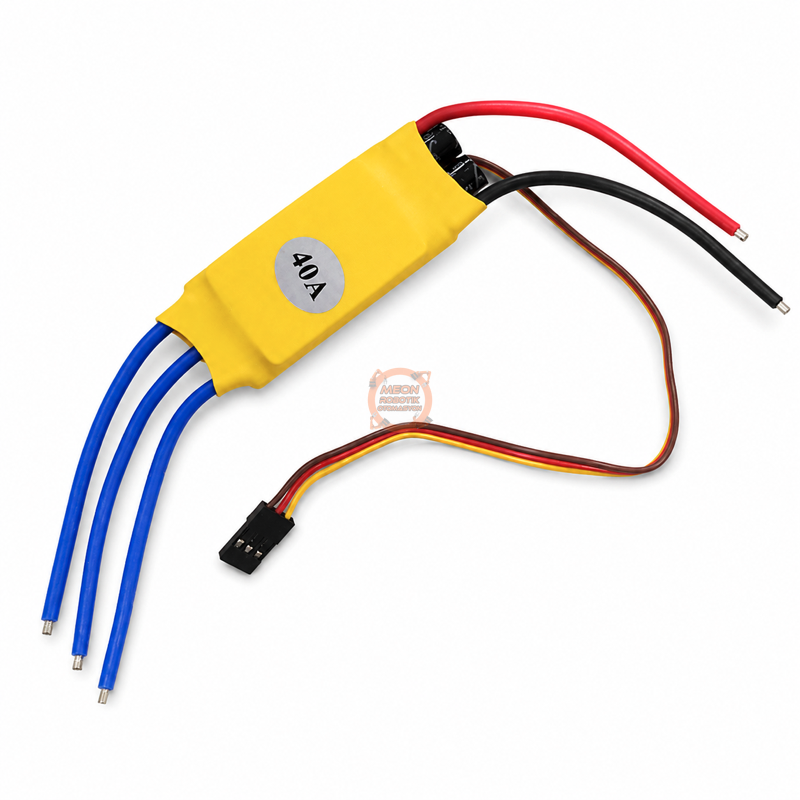

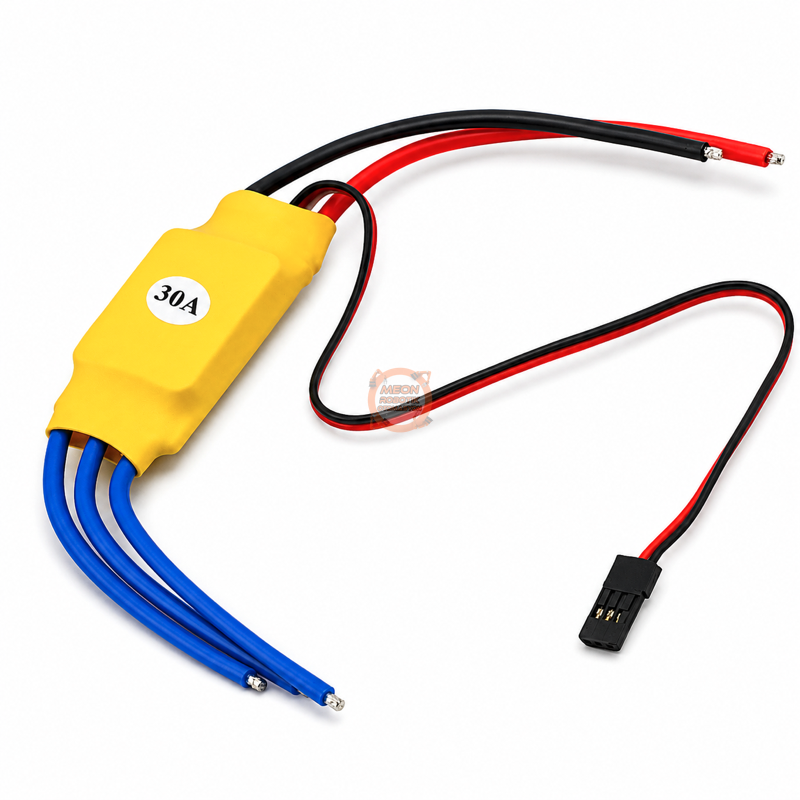

Fırçasız Motor ESC Sürücüleri

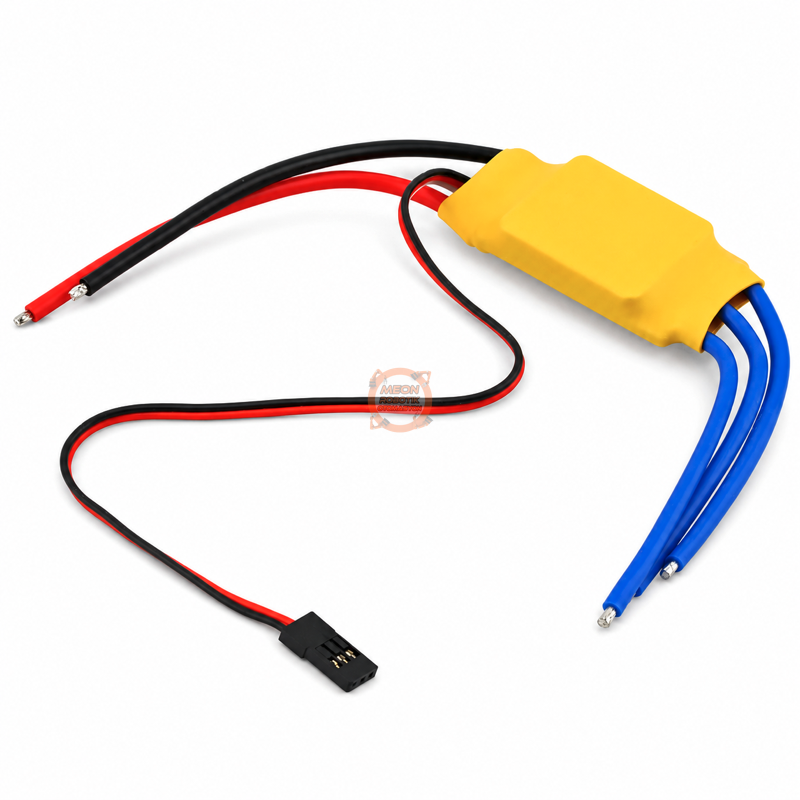

ESC fırçasız motor sürücü modelleri, klasik iki uçlu fırçalı DC motor sürücülerinden farklı olarak üç faz çıkışlı fırçasız motorları kontrol etmek amacıyla geliştirilmiştir. Kategoride 20A, 30A ve 40A seçenekli, 2-3S LiPo batarya destekli ESC modelleri bulunmaktadır.

Bu ürünler RC uçak, drone, model araç, pervane, fan ve çeşitli hobi uygulamalarında kullanılabilir. ESC seçerken motorun maksimum akımı, bataryanın hücre sayısı, BEC çıkışı, sinyal tipi ve pervane yükü birlikte değerlendirilmelidir. Fırçasız ESC ürünleri, standart fırçalı DC motorlarla doğrudan kullanılmamalıdır.

LED Dimmer ve DC Parlaklık Kontrol Modülleri

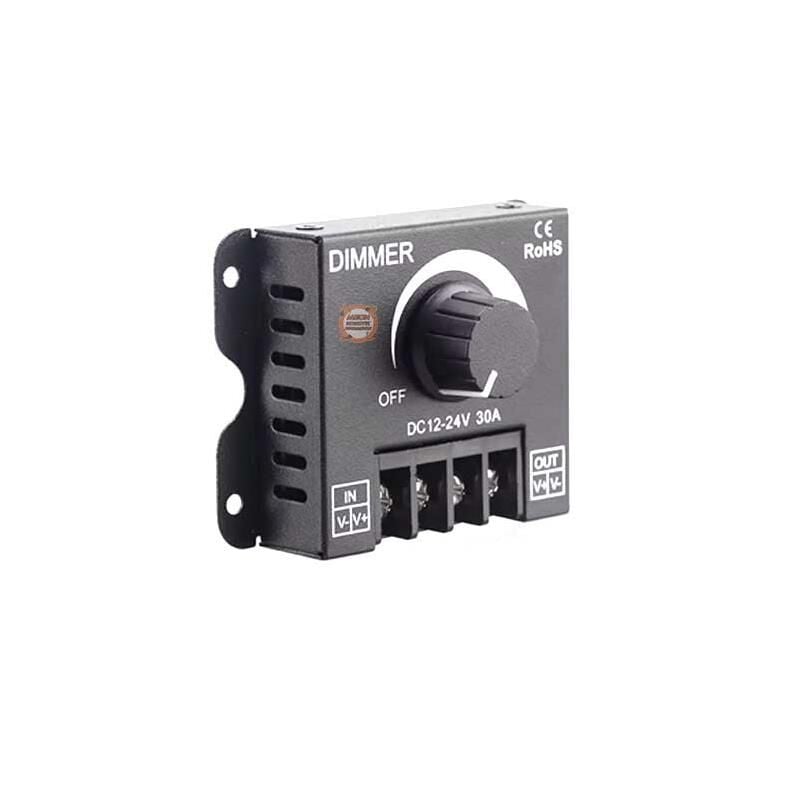

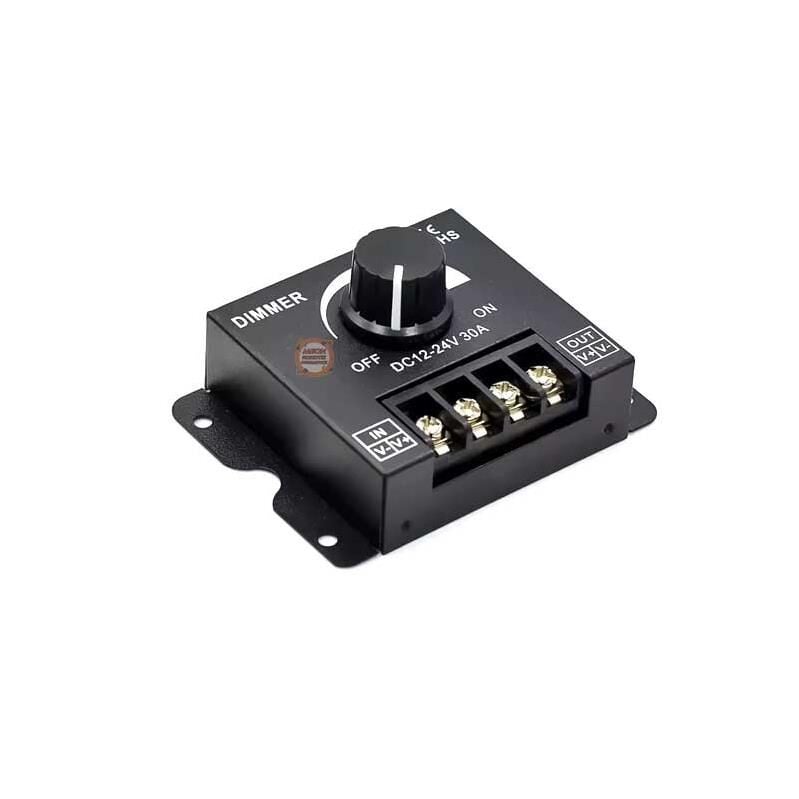

LED dimmer modülü, uygun gerilimde çalışan LED şeritlerin, DC lambaların ve desteklenen aydınlatma yüklerinin parlaklığını ayarlamak için kullanılır. 6-28V 3A LED driver özellikli PWM kartları ile 12-24V 30A gibi yüksek akımlı dimmer seçenekleri, farklı aydınlatma sistemlerine çözüm sunar.

LED dimmer seçiminde yükün toplam watt değeri hesaplanmalı ve bu değer üzerinden çekilecek akım belirlenmelidir. Dimmer kapasitesinin yük akımından daha yüksek seçilmesi, güvenli çalışma ve uzun kullanım ömrü açısından önemlidir.

AC 220V Dimmer ve Voltaj Regülatörleri

220V AC dimmer ve SCR tabanlı voltaj regülatörleri; rezistans, elektrikli ısıtıcı, akkor lamba, havya, uygun tip üniversal motor ve güç kontrolü yapılabilen belirli AC yüklerde kullanılabilir. Kategoride 4000W, 5000W ve 10000W olarak belirtilen farklı güç sınıflarında AC dimmer seçenekleri yer almaktadır.

AC dimmerler her motor tipiyle uyumlu değildir. Özellikle kondansatörlü asenkron motorlar, çamaşır makinesi motorları ve hassas elektronik cihazlar için yalnızca watt değerine bakılarak seçim yapılmamalıdır. Motor tipine uygun olmayan bir dimmer düşük tork, uğultu, aşırı ısınma veya arızaya neden olabilir.

Sıcaklık Problu Fan Kontrol Devreleri

PWM fan kontrol devresi, sistem sıcaklığına bağlı olarak DC fan hızını otomatik biçimde düzenlemek amacıyla kullanılabilir. Sıcaklık problu çoklu fan kontrol modülleri; elektronik panolar, güç kaynakları, bilgisayar sistemleri, CNC kontrol kutuları, kabinler ve özel soğutma projelerinde enerji tüketimini ve fan gürültüsünü azaltmaya yardımcı olur.

PWM Motor Sürücü Seçim Rehberi

Doğru DC motor hız kontrol kartı seçimi, sistemin güvenli ve kararlı çalışmasını doğrudan etkiler. Ürün seçerken aşağıdaki teknik kriterler birlikte değerlendirilmelidir:

• Çalışma voltajı: Sürücünün giriş gerilimi, kullanılan güç kaynağı ve motorun nominal voltajıyla uyumlu olmalıdır.
• Sürekli akım: Kartın sürekli taşıyabileceği akım, motorun normal çalışma akımından yüksek olmalıdır.
• Kalkış akımı: Motorun ilk hareket anında çektiği yüksek akım hesaba katılmalıdır.
• Motor tipi: Fırçalı DC, fırçasız BLDC, üniversal AC ve asenkron motorlar farklı sürücüler gerektirir.
• Yön kontrolü: Uygulamada ileri-geri hareket gerekiyorsa çift yönlü veya H-köprü sürücü seçilmelidir.
• Kontrol biçimi: Potansiyometre, anahtar, PWM sinyali, RC sinyali veya otomatik sensör kontrolü ihtiyacı belirlenmelidir.
• Soğutma: Yüksek akımlı ürünlerde soğutucu, fan ve hava sirkülasyonu gerekebilir.
• Kablo kesiti: Motor ve besleme kabloları, çekilecek akıma uygun kalınlıkta seçilmelidir.
• Koruma önlemleri: Sigorta, ters polarite koruması ve uygun bağlantı elemanları kullanılmalıdır.

Kullanım Alanları

• Robotik araç ve mobil platform uygulamaları
• Redüktörlü DC motor hız kontrol sistemleri
• Konveyör ve bant mekanizmaları
• Lineer aktüatör ve ileri-geri hareket projeleri
• DC fan ve sıcaklığa bağlı soğutma sistemleri
• LED şerit ve DC aydınlatma parlaklık kontrolü
• RC uçak, drone ve model araç projeleri
• Elektrikli ısıtıcı ve uygun rezistans uygulamaları
• Arduino, ESP32 ve mikrodenetleyici projeleri
• CNC kontrol kutuları ve elektronik pano soğutması
• Hobi elektroniği ve prototip geliştirme çalışmaları

PWM Kontrol Teknolojisinin Avantajları

• Motor hızının geniş bir aralıkta ayarlanabilmesini sağlar.
• Dirençle hız düşürme yöntemlerine göre daha verimli kontrol sunar.
• Motorun düşük hızlarda daha kullanılabilir tork üretmesine yardımcı olabilir.
• Kompakt kart yapısı sayesinde projelere kolayca entegre edilebilir.
• Manuel veya elektronik kontrol seçenekleri sunar.
• Çift yönlü modellerde hız ve dönüş yönü tek sistem üzerinden yönetilebilir.
• LED aydınlatma sistemlerinde kademesiz parlaklık ayarı sağlar.
• Farklı voltaj ve akım seçenekleriyle geniş uygulama alanına sahiptir.

Sıkça Sorulan Sorular

PWM motor sürücü nedir?

PWM motor sürücü, motora iletilen enerjiyi hızlı açma-kapama darbeleriyle düzenleyen ve darbe süresini değiştirerek motor hızını kontrol eden elektronik devredir.

12V motor için 24V PWM sürücü kullanılabilir mi?

Sürücünün 24V desteklemesi tek başına yeterli değildir. Motorun 12V olması durumunda besleme voltajı da motorun güvenli çalışma değerine uygun seçilmelidir. 12V motor doğrudan 24V ile beslenmemelidir.

40A motor sürücü her motorda kullanılabilir mi?

Çalışma voltajı ve motor tipi uyumluysa yüksek akım kapasiteli bir sürücü daha düşük akım çeken motorlarda kullanılabilir. Ancak kontrol yöntemi, minimum yük, bağlantı şekli ve sürücü özellikleri ayrıca kontrol edilmelidir.

DC motor sürücüsü ile motor yönü değiştirilebilir mi?

Her DC motor sürücüsü yön kontrolü yapmaz. Yön değiştirmek için çift yönlü, ileri-geri anahtarlı veya H-köprü yapısına sahip bir sürücü tercih edilmelidir.

LED dimmer motor kontrolünde kullanılabilir mi?

Bazı PWM dimmerler teknik olarak düşük güçlü fırçalı DC motorları çalıştırabilse de her LED dimmer motor yüküne uygun değildir. Motorun kalkış akımı ve endüktif yük özellikleri nedeniyle motor kontrolü için tasarlanmış ürün seçilmelidir.

220V dimmer ile her AC motorun hızı ayarlanabilir mi?

Hayır. AC dimmerler yalnızca çalışma prensibi uygun olan motor ve yüklerde kullanılabilir. Asenkron, kondansatörlü veya elektronik kontrollü motorlarda uygun frekans invertörü ya da motor tipine özel sürücü gerekebilir.

Motor sürücü neden ısınır?

Yüksek akım, yetersiz soğutma, ince kablo kullanımı, gevşek bağlantılar, motorun sıkışması veya sürücünün sınır değerlerde çalıştırılması ısınmaya neden olabilir. Yüksek güçlü uygulamalarda soğutucu ve fan kullanılması gerekebilir.

Meon Robotik Otomasyon Motor Kontrol Çözümleri

Meon Robotik Otomasyon; düşük voltajlı mini motor hız kontrol devresi seçeneklerinden yüksek güçlü DC sürücülere, çift yönlü kontrol kartlarından ESC modellerine, LED dimmerlerden SCR tabanlı AC güç kontrol ürünlerine kadar geniş bir ürün yelpazesi sunar. Projenizin motor tipi, çalışma gerilimi, akım ihtiyacı ve kontrol yöntemine göre kategori içerisindeki ürünleri karşılaştırabilir; robotik, otomasyon, CNC, RC ve elektronik projeleriniz için uygun çözüme ulaşabilirsiniz.

Ürün seçiminde motor etiketi üzerindeki voltaj ve akım bilgilerini incelemeniz, mümkünse motorun yük altındaki ve kalkış anındaki akımını ölçmeniz önerilir. Doğru seçilen bir PWM hız kontrol kartı, sistem performansını artırırken motor ve elektronik bileşenlerin daha güvenli çalışmasına yardımcı olur.
