Kumanda Devre Elemanları ve Endüstriyel Kontrol Ürünleri

Kumanda devre elemanları; makinelerin çalıştırılması, durdurulması, hızının ayarlanması, hareket sınırlarının belirlenmesi ve kullanıcıya sesli uyarı verilmesi gibi temel kontrol işlemlerinde kullanılan ürünlerdir. Endüstriyel otomasyon panolarından CNC makinelerine, üretim hatlarından elektronik kontrol sistemlerine kadar pek çok uygulamada güvenilir ve düzenli bir kumanda yapısı oluşturulmasına yardımcı olurlar.

Meon Robotik Otomasyon kumanda devre elemanları kategorisinde; acil stop butonu, panel tipi potansiyometre, makaralı limit switch, yüksek sesli alarm buzzer, kablo bağı ve yapışkan kablo bağı tutucu gibi farklı ihtiyaçlara yönelik ürünler bulunmaktadır. Bu ürünler yalnızca makinenin kontrol edilmesini değil, pano içerisindeki kabloların düzenlenmesini ve sistemin daha güvenli kullanılmasını da destekler.

Doğru kumanda elemanı seçimi yapılırken kontak yapısı, çalışma gerilimi, akım kapasitesi, montaj çapı, koruma sınıfı, mekanik dayanım ve kullanılacağı ortam birlikte değerlendirilmelidir. Özellikle güvenlik amacıyla kullanılan acil durdurma ve sınır algılama ürünlerinin sistem gereksinimlerine uygun seçilmesi büyük önem taşır.

Kumanda Devre Elemanı Çeşitleri

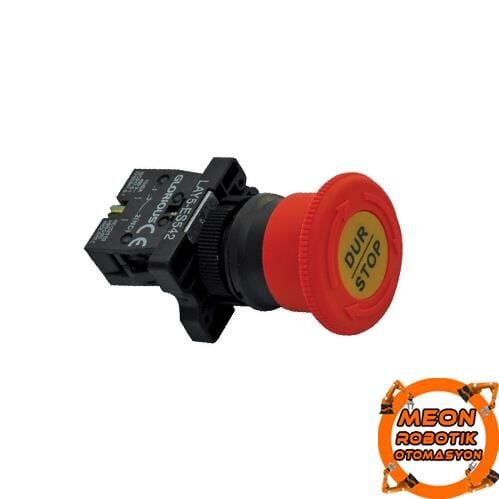

Acil Stop Butonları

Acil stop butonu, tehlikeli veya kontrol dışı bir durumda makinenin durdurulması için kullanılan temel güvenlik kumanda elemanlarından biridir. Büyük ve kırmızı mantar başlıklı tasarımı sayesinde operatör tarafından kolayca fark edilir ve hızlı biçimde kullanılabilir. Butona basıldığında kontak konumu değişerek kumanda devresinin durdurma sinyali üretmesini sağlar.

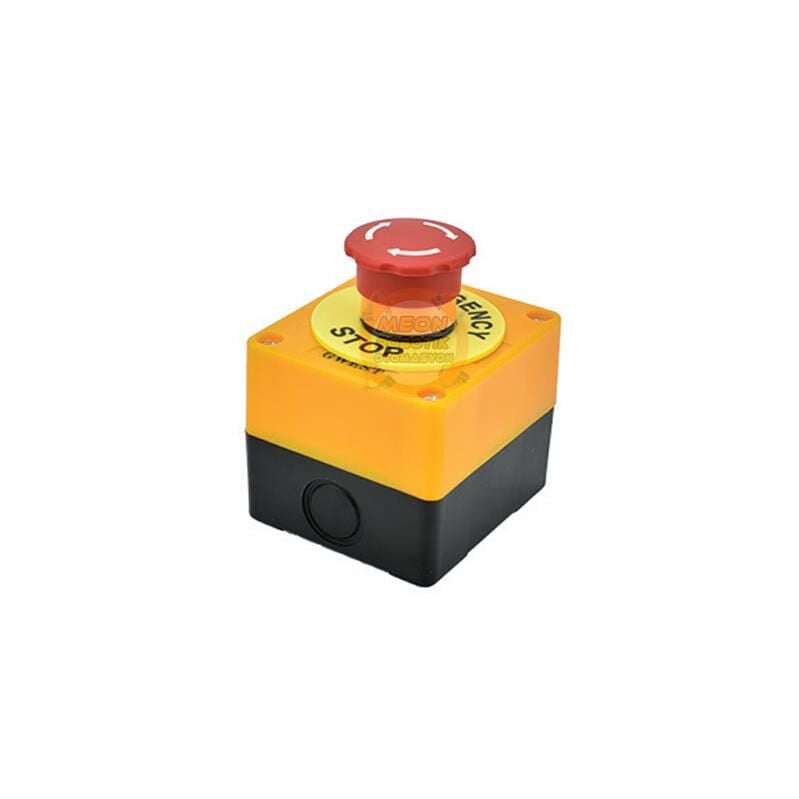

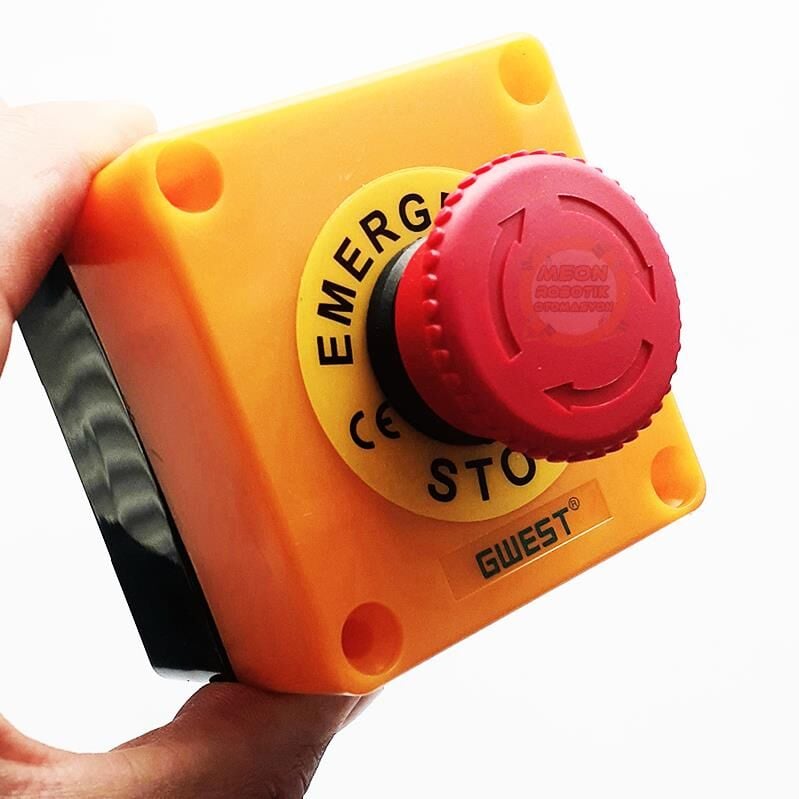

Kategori içerisinde 22 mm panel montajına uygun bas-çevir tip modeller, kutulu acil stop seçenekleri ve EMAS marka mantar butonlar bulunmaktadır. Bas-çevir mekanizmasında butona basıldığında ürün kilitli konumda kalır; sistem yeniden devreye alınmadan önce buton çevrilerek serbest bırakılır. Bu özellik, makinenin tehlike giderilmeden kendiliğinden tekrar çalışmasının önlenmesine yardımcı olur.

Panel tipi modeller standart 22 mm montaj deliğine uygulanabilir. NC yani normalde kapalı kontaklı mantar acil stop butonu, kumanda devresinde enerji sürekliliğini izlemeye uygun bir yapı sunar. Bazı modellerde ek kontak blokları kullanılarak kontak sayısı artırılabilir. CNC makineleri, konveyörler, paketleme sistemleri, presler ve özel üretim makinelerinde yaygın olarak kullanılır.

Ayarlanabilir Kollu Makaralı Limit Switch

Limit switch, hareketli bir makine parçasının belirlenen konuma ulaştığını mekanik temas yoluyla algılayan pozisyon anahtarıdır. Makine ekseninin strok sonunu belirlemek, kapı veya kapağın konumunu kontrol etmek, konveyör üzerindeki parçayı algılamak ve PLC sistemine pozisyon bilgisi göndermek amacıyla kullanılabilir.

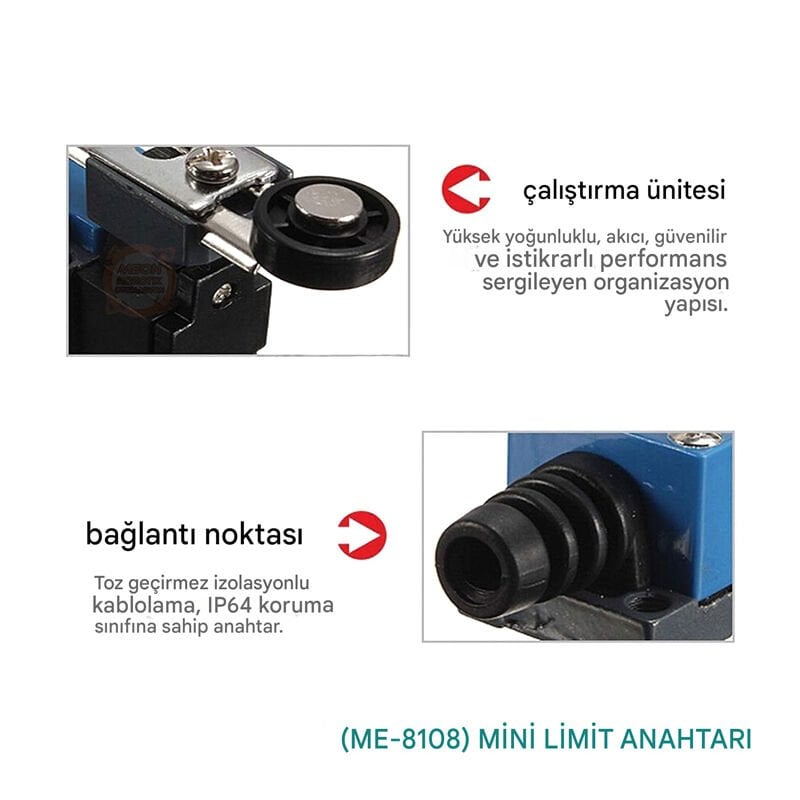

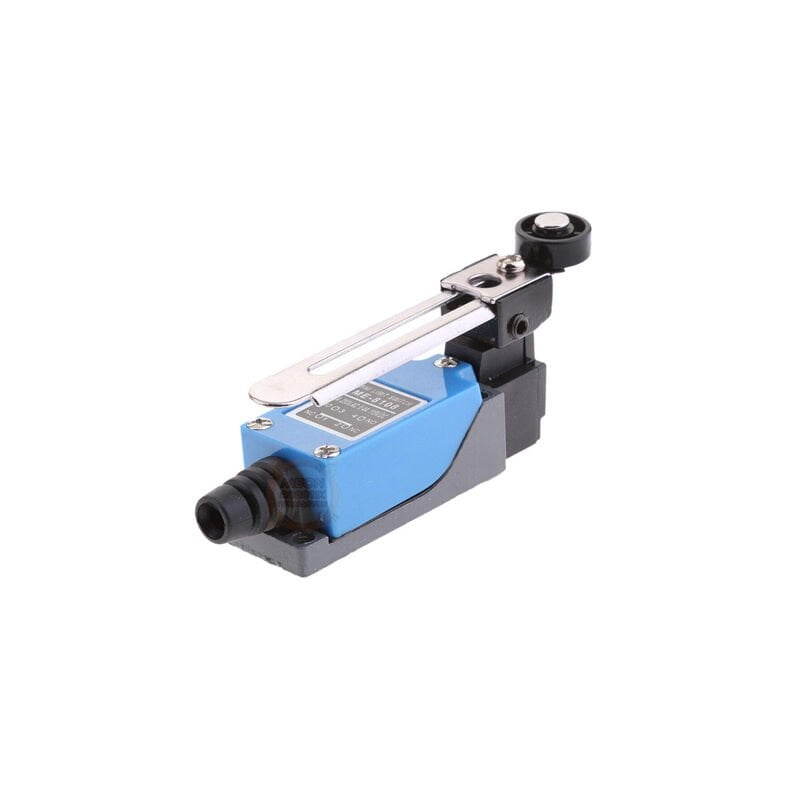

Kategoride bulunan ME-8108 makaralı limit switch; ayarlanabilir döner kolu, makaralı uç yapısı ve 2NC + 2NO kontak konfigürasyonu ile farklı otomasyon senaryolarına uyarlanabilir. Kolun sağa ve sola ayarlanabilmesi, montaj konumuna göre mekanik temas noktasının düzenlenmesini kolaylaştırır. Makaralı uç ise hareketli parçayla temas sırasında sürtünmeyi ve mekanik aşınmayı azaltmaya yardımcı olur.

IP65 koruma sınıfına sahip ürün yapısı, toz ve su sıçramalarının bulunabileceği endüstriyel ortamlarda kullanım avantajı sağlar. 5A 250VAC kontak kapasitesiyle röle, kontaktör, PLC girişi ve uygun kontrol devrelerinde değerlendirilebilir. Limit switch seçilirken kontak yapısı kadar kol uzunluğu, tetikleme yönü ve montaj alanı da kontrol edilmelidir.

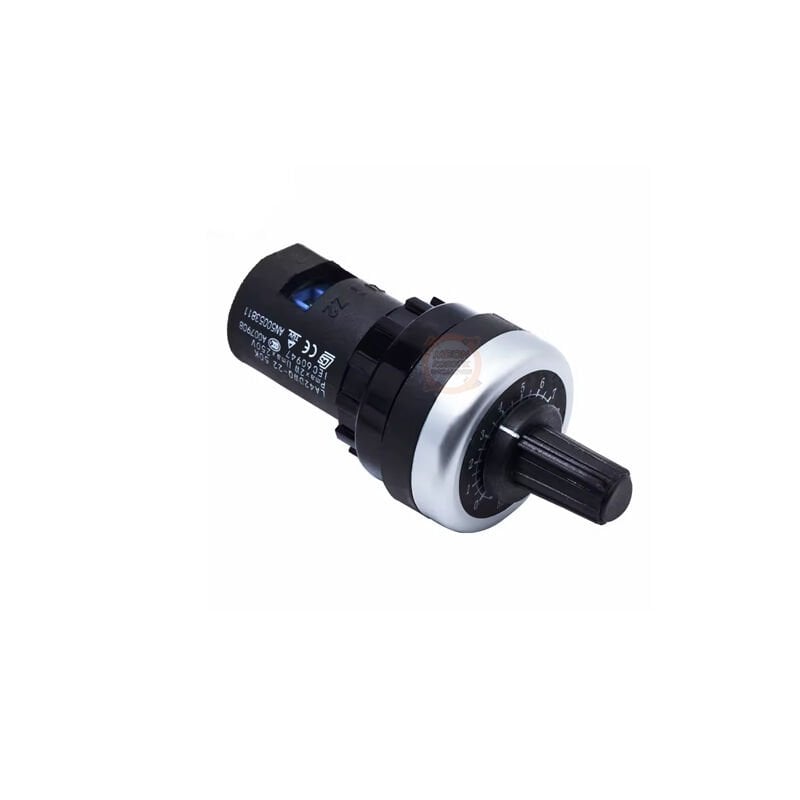

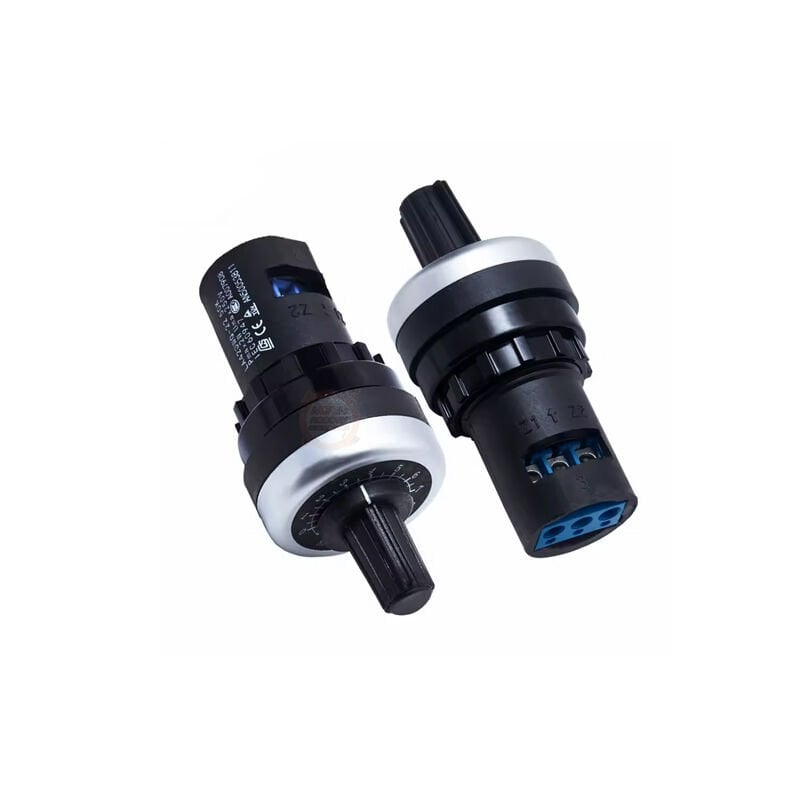

5K ve 10K Panel Tipi Potansiyometreler

Panel tipi potansiyometre, direnç değerinin kullanıcı tarafından çevrilerek ayarlanmasını sağlayan kumanda elemanıdır. İnverter hız referansı, motor hız kontrolü, LED parlaklık ayarı, ses seviyesi, sıcaklık set değeri ve analog sinyal ayarı gibi uygulamalarda kullanılabilir.

Kategori içerisinde 5K ve 10K potansiyometre seçenekleri bulunmaktadır. Tek turlu yapı, minimum ve maksimum değer arasında hızlı ve kolay ayar yapılmasını sağlar. 22 mm gövde çapına sahip modeller, standart kumanda panosu deliklerine monte edilerek operatörün pano ön yüzünden ayar yapmasına imkân verir.

Potansiyometre seçiminde yalnızca direnç değeri değil, maksimum güç, bağlantı tipi ve bağlı olduğu cihazın analog giriş özellikleri de dikkate alınmalıdır. Örneğin bir hız kontrol cihazında 0-10V analog referans oluşturulacaksa cihaz üreticisinin önerdiği 5K veya 10K direnç değeri kullanılmalıdır. Uygun olmayan potansiyometre değeri, ayar aralığının verimsiz kullanılmasına veya kontrol hassasiyetinin düşmesine neden olabilir.

12V DC Yüksek Sesli Alarm Buzzer

12V alarm buzzer, enerji uygulandığında doğrudan ses üreten aktif bir uyarı elemanıdır. Makine arızası, kapı açık bildirimi, sensör alarmı, işlem tamamlandı uyarısı veya güvenlik ihlali gibi durumlarda kullanıcıya hızlı bir sesli bildirim verilmesini sağlar.

Kategoride bulunan aktif buzzer, nominal 12V DC çalışma gerilimine ve yaklaşık 110 dB yüksek ses seviyesine sahiptir. 6-15V DC çalışma aralığı sayesinde otomasyon devreleri, araç alarm sistemleri, güvenlik uygulamaları ve sensörlü uyarı sistemlerinde değerlendirilebilir. Kompakt gövde yapısı dar montaj alanlarında kullanım kolaylığı sunar.

Yüksek desibel buzzer seçiminde ortamın gürültü seviyesi ve uyarının duyulması gereken mesafe dikkate alınmalıdır. Kritik makinelerde sesli alarmın yanında sinyal lambası veya kule lamba gibi görsel uyarı elemanlarının da kullanılması daha etkili bir ikaz sistemi oluşturabilir.

Plastik Kablo Bağları ve Yapışkan Kroşeler

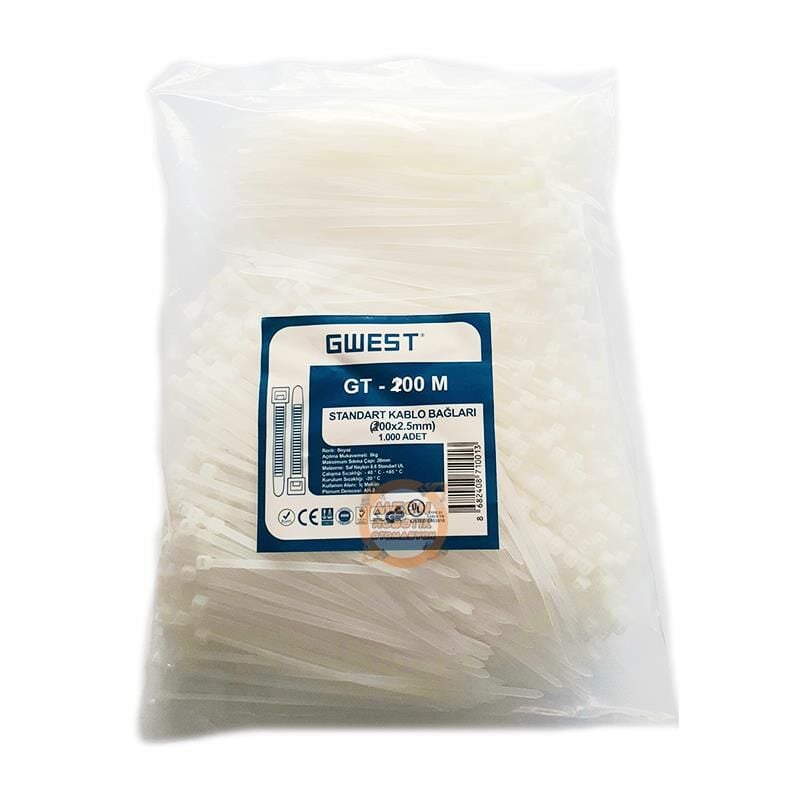

Plastik kablo bağı, pano içerisindeki iletkenleri, sensör kablolarını ve bağlantı gruplarını bir arada tutmak için kullanılan pratik bir düzenleme elemanıdır. Kategori içerisinde 100x2.5 mm ve 200x2.5 mm ölçülerinde kablo bağı seçenekleri bulunmaktadır. Farklı uzunluklar, bağlanacak kablo demetinin çapına göre uygun ürünün seçilmesine imkân verir.

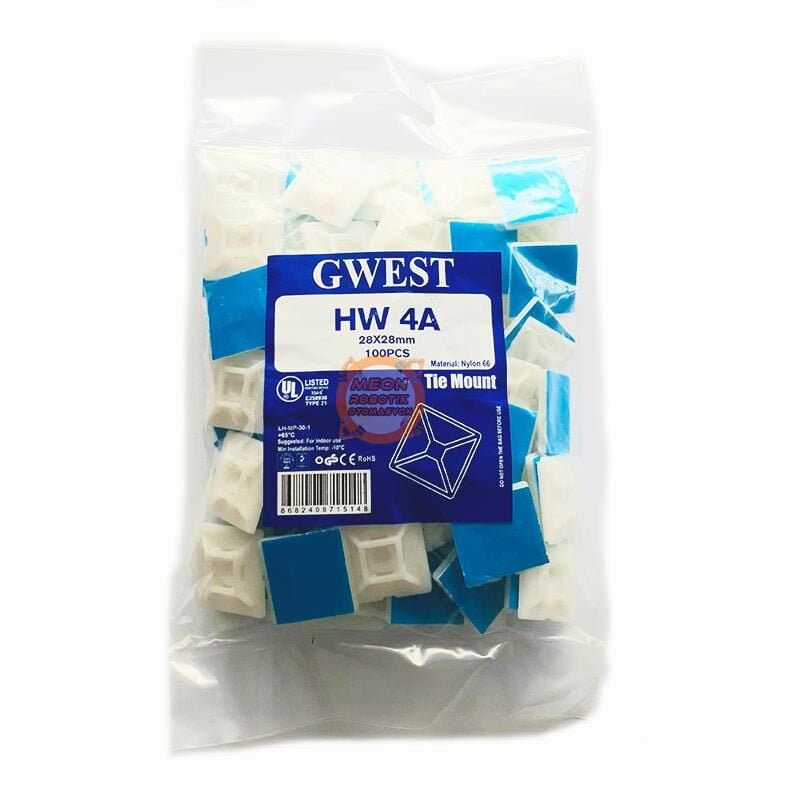

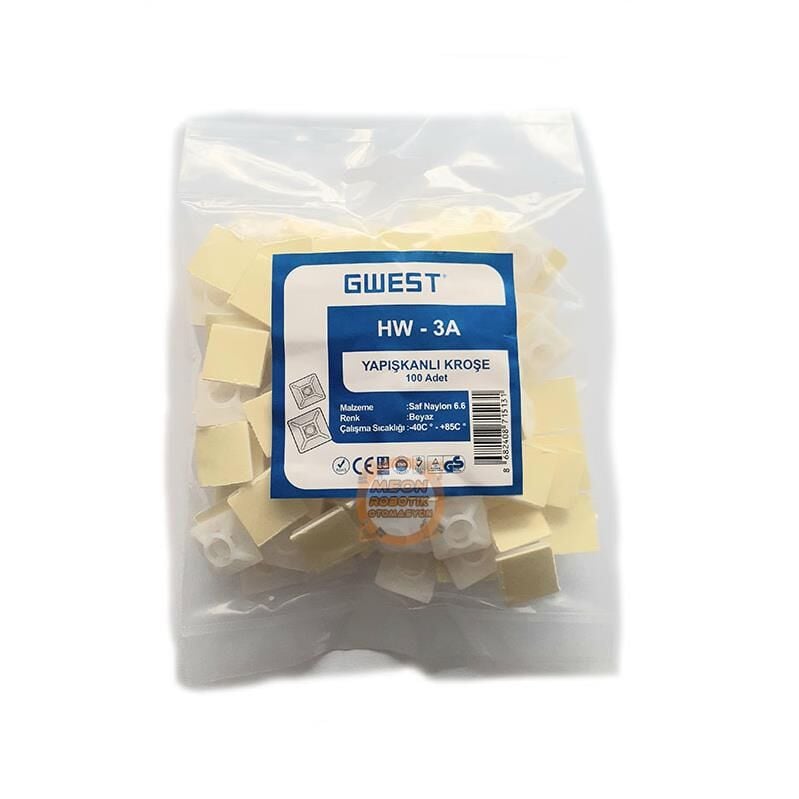

Yapışkan kablo bağı tutucu veya yapışkan kroşe, kablo bağlarının pano yüzeyine ya da cihaz gövdesine sabitlenmesini sağlar. 19x19 mm ve 28x28 mm gibi farklı taban ölçülerine sahip ürünler, delik açılmasının istenmediği uygun yüzeylerde kablo güzergâhı oluşturmak için kullanılabilir.

Kablo düzenleme elemanları; bakım işlemlerini kolaylaştırır, bağlantıların karışmasını önler ve pano içerisinde daha profesyonel bir görünüm oluşturur. Bununla birlikte yapışkan kroşe uygulanacak yüzeyin temiz, kuru, yağsız ve yeterince düz olması gerekir. Ağır kablo demetlerinde yalnızca yapışkan bağlantıya güvenilmemeli, mekanik sabitleme seçenekleri değerlendirilmelidir.

Kumanda Devre Elemanı Seçim Rehberi

Kontak Yapısı ve Akım Kapasitesi

Buton ve limit switch seçiminde NO, NC, 1NO, 1NC veya 2NC + 2NO gibi kontak konfigürasyonları incelenmelidir. Kontakların taşıyabileceği gerilim ve akım değerleri, bağlı oldukları yükle uyumlu olmalıdır. Yüksek güçlü motorlar doğrudan kumanda elemanı üzerinden çalıştırılmamalı; uygun kontaktör, röle veya sürücü devresi kullanılmalıdır.

Montaj Çapı ve Gövde Yapısı

Endüstriyel panolarda 22 mm montaj çapı yaygın olarak kullanılır. Ancak ürün satın alınmadan önce pano deliği, ürünün arka gövde derinliği ve kontak blokları için gereken boşluk ölçülmelidir. Kutulu modeller ise ayrıca pano hazırlamaya gerek kalmadan uygun bir yüzeye monte edilebilir.

Koruma Sınıfı ve Ortam Koşulları

Tozlu, nemli veya su sıçraması bulunan ortamlarda IP65 limit switch ve uygun koruma sınıfına sahip butonlar tercih edilmelidir. Çalışma sıcaklığı, ortam nemi, titreşim ve mekanik darbe koşulları da ürün ömrünü doğrudan etkileyebilir.

Elektriksel Uyumluluk

Buzzer, potansiyometre ve kontaklı ürünlerin çalışma değerleri kumanda devresiyle uyumlu olmalıdır. DC alarm buzzerlarında kutuplara, potansiyometrelerde direnç değerine, buton ve switch ürünlerinde ise kontak akımına dikkat edilmelidir. Bağlantı şeması kontrol edilmeden enerji verilmemelidir.

Kullanım Alanları

• CNC router, torna, freze ve özel üretim makineleri
• PLC kontrollü endüstriyel otomasyon panoları
• Konveyör ve paketleme sistemleri
• Pres, kalıp ve montaj makineleri
• Motor ve inverter hız kontrol uygulamaları
• Kapı, kapak ve strok sonu algılama sistemleri
• Alarm, güvenlik ve sesli ikaz devreleri
• Elektrik panosu kablo düzenleme uygulamaları
• Robotik sistemler ve prototip makineler
• Üretim hattı operatör kontrol istasyonları

Kumanda Devre Elemanlarının Avantajları

• Makine kontrolünün operatör tarafından kolayca yapılmasını sağlar.
• Acil durumlarda hızlı durdurma imkânı sunar.
• Hareketli parçaların konum ve sınır kontrolünü destekler.
• Analog hız ve seviye ayarlarının hassas şekilde yapılmasına yardımcı olur.
• Sesli alarm sayesinde hata ve tehlike durumlarını bildirir.
• Standart panel ölçüleriyle düzenli montaj yapılmasını sağlar.
• Kablo düzenleme ürünleri bakım ve arıza tespitini kolaylaştırır.
• Otomasyon sistemlerinin güvenli ve profesyonel kurulmasına katkıda bulunur.

Sıkça Sorulan Sorular

Acil stop butonu nasıl çalışır?

Acil stop butonuna basıldığında kontak konumu değişir ve kumanda devresine durdurma sinyali gönderilir. Kalıcı tip modeller, çevrilerek serbest bırakılana kadar basılı konumda kalır.

Acil stop butonunda neden NC kontak kullanılır?

NC kontak normal çalışma sırasında kapalıdır. Kablo kopması, bağlantı çıkması veya butona basılması durumunda devre açılır. Bu yapı, birçok kumanda uygulamasında hata algılamayı kolaylaştırır.

Limit switch PLC girişine bağlanabilir mi?

Kontak yapısı ve PLC giriş gerilimi uyumlu olduğu sürece limit switch PLC dijital girişinde kullanılabilir. Bağlantı sırasında ortak uç, NO ve NC terminalleri doğru belirlenmelidir.

5K ve 10K potansiyometre arasındaki fark nedir?

Temel fark toplam direnç değeridir. Kullanılacak değer, inverterin, motor sürücünün veya kontrol kartının analog giriş gereksinimine göre seçilmelidir.

12V buzzer doğrudan adaptöre bağlanabilir mi?

Adaptörün çıkış gerilimi, akım kapasitesi ve polaritesi buzzer özellikleriyle uyumluysa bağlanabilir. Alarmın bir sensör veya PLC tarafından kontrol edilmesi için uygun röle ya da sürücü devresi gerekebilir.

Yapışkan kablo bağı tutucu nasıl uygulanmalıdır?

Uygulama yüzeyi temizlenmeli, yağ ve tozdan arındırılmalı, ardından kroşe yüzeye güçlü biçimde bastırılmalıdır. Yüksek ağırlık veya sıcaklık bulunan alanlarda mekanik sabitleme tercih edilmelidir.

Meon Robotik Otomasyon Kumanda Devre Çözümleri

Meon Robotik Otomasyon; makine imalatı, pano montajı, bakım, modernizasyon ve elektronik kontrol uygulamaları için farklı özelliklere sahip endüstriyel kumanda elemanları sunar. Acil stop butonlarından panel tipi potansiyometrelere, limit switch modellerinden alarm buzzer ve kablo düzenleme ürünlerine kadar ihtiyaç duyulan çözümleri tek kategori altında inceleyebilirsiniz.

Uygulamanıza uygun ürünü seçerken kontak yapısını, çalışma gerilimini, montaj ölçüsünü ve çevresel koşulları karşılaştırabilirsiniz. Meon Robotik Otomasyon ürün seçenekleriyle daha düzenli, güvenli ve işlevsel kumanda sistemleri oluşturabilirsiniz.
