HQD spindle motor modelleri; CNC router, CNC işleme merkezi, ahşap işleme makinesi, alüminyum işleme tezgâhı, reklam ve tabela üretim makinesi gibi yüksek devir ve kararlı çalışma gerektiren sistemlerde kullanılan profesyonel spindle çözümleridir. Yüksek motor gücü, hassas rulman yapısı, dengeli dönüş karakteristiği ve farklı takım bağlama seçenekleri sayesinde hem seri üretim hatlarında hem de özel CNC projelerinde kullanılabilir.

Meon Robotik Otomasyon HQD Spindle Motor kategorisinde; farklı güç, devir, voltaj, pens ölçüsü ve takım değiştirme özelliklerine sahip modelleri inceleyebilirsiniz. Kategoride manuel takım bağlamalı ER pensli spindle motorlar ile üretim hızını artırmaya yönelik otomatik takım değiştirmeli ATC spindle motor seçenekleri bulunmaktadır.

CNC makinesinin işleme kapasitesini doğrudan etkileyen spindle motorun; işlenecek malzemeye, kullanılacak kesici takım çapına, çalışma süresine, inverter özelliklerine ve mekanik gövde yapısına uygun seçilmesi gerekir. Doğru seçilen bir HQD spindle motor; daha kaliteli yüzey, daha kararlı kesim, daha düşük titreşim ve daha verimli üretim elde edilmesine yardımcı olur.

Spindle motor, CNC tezgâhında kesici takımın yüksek devirde dönmesini sağlayan ve talaş kaldırma işleminin merkezinde bulunan motor sistemidir. Standart elektrik motorlarından farklı olarak yüksek devir, düşük salgı, hassas rulmanlama ve CNC uygulamalarına uygun gövde yapısı sunar.

HQD spindle motorlar; CNC frezeleme, gravür, kanal açma, delme, kontur işleme, cep boşaltma, yüzey tarama ve kesim uygulamalarında kullanılabilir. Model özelliklerine göre ahşap, MDF, suntalam, kontrplak, pleksi, kompozit, plastik, köpük, bakır, pirinç ve alüminyum gibi farklı malzemelerin işlenmesine uygun çözümler sunabilir.

Spindle motorun işleme performansı yalnızca motor gücüne bağlı değildir. Devir aralığı, tork değeri, rulman kalitesi, pens veya takım tutucu tipi, soğutma sistemi, inverter uyumu ve CNC gövdesinin rijitliği birlikte değerlendirilmelidir.

• Profesyonel CNC makinelerinde kullanıma uygun güçlü motor seçenekleri
• Yüksek devirlerde kararlı ve dengeli çalışma yapısı
• ER pensli ve otomatik takım değiştirmeli model seçenekleri
• Hava soğutmalı veya modele göre farklı soğutma sistemleri
• 220 V ve 380 V sistemlere uygun model alternatifleri
• CNC router ve işleme merkezi uygulamalarına uygunluk
• Farklı kesici takım çapları için geniş pens seçenekleri
• Yüksek hassasiyetli rulman ve mil yapısı
• Uzun süreli ve yoğun üretim uygulamalarına uygun modeller
• Frezeleme, gravür, kesim ve delme işlemlerinde kullanım
• İnverter üzerinden kontrollü devir ayarı imkânı
• Ahşap, plastik, kompozit ve hafif metal işleme uygulamalarına uygunluk

Hava soğutmalı HQD spindle motor modellerinde, motor çalışırken oluşan ısı fan yardımıyla gövdeden uzaklaştırılır. Harici su pompası, chiller, su deposu ve hortum bağlantısı gerektirmemesi nedeniyle montaj ve bakım işlemleri daha pratiktir.

Hava soğutmalı spindle motorlar özellikle CNC router makineleri, ahşap işleme sistemleri, reklam ve tabela makineleri ile seri üretim uygulamalarında tercih edilebilir. Soğutma fanının verimli çalışabilmesi için motor çevresinde yeterli hava dolaşımı bulunmalı, hava girişleri talaş ve toz birikmesine karşı düzenli olarak kontrol edilmelidir.

Yoğun toz oluşan MDF ve ahşap işleme uygulamalarında uygun bir toz emme sistemi kullanılması; hem spindle motorun hem de CNC makinesinin diğer mekanik ve elektronik bileşenlerinin korunmasına yardımcı olur.

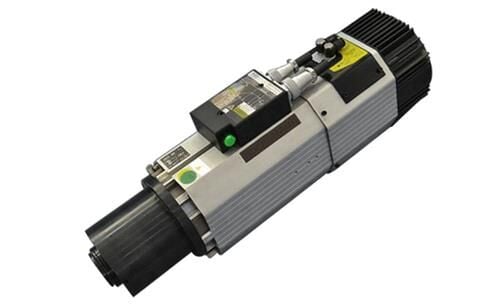

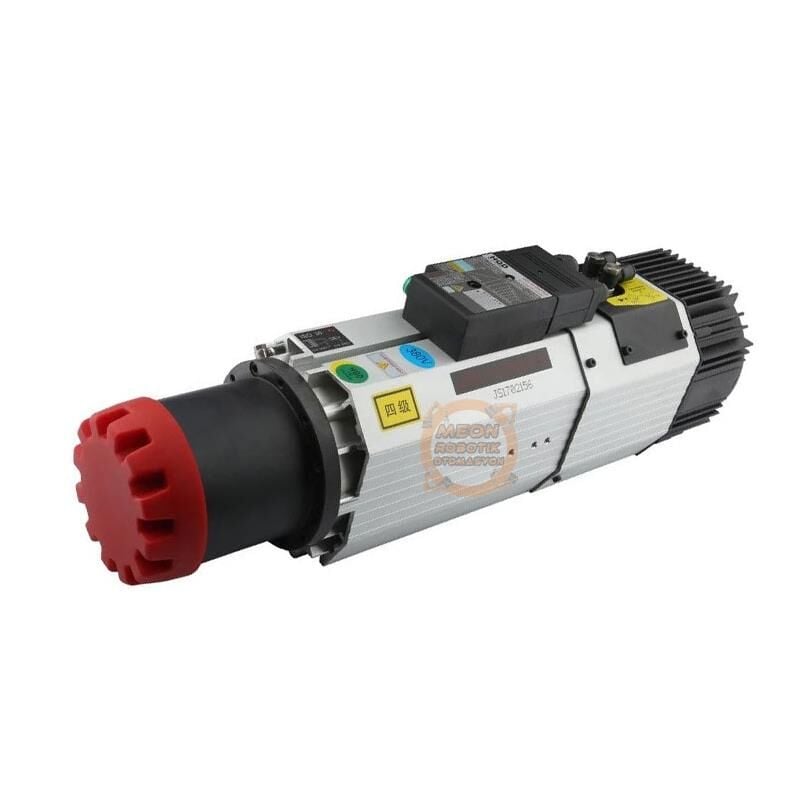

HQD otomatik takım değiştirmeli spindle motor, bir CNC programı içerisinde farklı kesici takımların operatör müdahalesi olmadan değiştirilmesine imkân veren profesyonel spindle sistemidir. ATC olarak adlandırılan otomatik takım değiştirme özelliği, özellikle bir parça üzerinde birden fazla freze, matkap veya kanal bıçağının kullanıldığı üretimlerde önemli zaman tasarrufu sağlar.

Otomatik takım değiştirmeli spindle motorlar; takım magazini, uygun takım tutucular, çektirme civatası, pnömatik sistem, solenoid valfler, sensörler ve CNC kontrol ünitesiyle birlikte çalışır. Sistem, CNC programında tanımlanan takım numarasına göre mevcut takımı bırakır ve ihtiyaç duyulan yeni takımı otomatik olarak alır.

Bu yapı sayesinde manuel takım değiştirme sırasında oluşabilecek duruş süreleri azalır. Seri mobilya üretimi, kapı işleme, panel işleme, nesting uygulamaları, kalıp üretimi ve çok operasyonlu CNC frezeleme işlemlerinde üretim kapasitesi artırılabilir.

ATC spindle motor seçilirken takım tutucu standardı, pnömatik basınç ihtiyacı, takım magazini uyumu, sensör bağlantıları, inverter kapasitesi ve CNC kontrol kartının takım değiştirme fonksiyonları mutlaka birlikte değerlendirilmelidir.

ER32 spindle motor, geniş takım çapı seçenekleriyle profesyonel CNC uygulamalarında sık tercih edilen spindle türlerinden biridir. ER32 pens sistemi; uygun pens kullanılması koşuluyla farklı çaplarda freze uçlarının, matkapların ve kesici takımların bağlanmasına imkân verir.

Büyük çaplı kesici takımların kullanılacağı uygulamalarda, spindle gücü kadar pens ve somun kalitesi de önemlidir. Kesici takımın pense doğru şekilde yerleştirilmesi, somunun uygun torkla sıkılması ve pens yüzeylerinin temiz tutulması gerekir. Aşınmış veya hasarlı pensler takım salgısını artırabilir, yüzey kalitesini düşürebilir ve rulmanlara ilave yük bindirebilir.

ER32 pensli HQD spindle modelleri; ahşap işleme, kalıpçılık, kompozit panel kesimi, plastik işleme ve uygun kesim parametreleriyle hafif metal uygulamalarında kullanılabilir.

ISO30 ve SK30 takım tutucu sistemleri, otomatik takım değiştirmeli CNC spindle uygulamalarında kullanılan profesyonel bağlantı standartları arasında yer alır. Bu takım tutucular, kesici takımın önceden hazırlanarak takım magazininde saklanmasına ve CNC komutuyla hızlı biçimde değiştirilmesine olanak tanır.

Takım tutucu seçimi yapılırken spindle konik standardı, çektirme civatası tipi, pens ölçüsü, takım magazini çatalları ve balans sınıfı uyumlu olmalıdır. Uygun olmayan veya balansı bozuk bir takım tutucu, yüksek devirde titreşim oluşturabilir ve işleme kalitesini olumsuz etkileyebilir.

Yüksek devirli çalışmalarda takım tutucu, pens, somun ve kesici takımın birlikte dengeli olması önemlidir. Takım boyunun gereğinden fazla uzun tutulmaması, mümkün olan en kısa bağlama mesafesinin kullanılması ve takımın düzenli kontrol edilmesi önerilir.

Bazı HQD spindle motor modellerinde yüksek devirli çalışmaya uygun seramik veya hassas sınıf rulman yapıları kullanılabilir. Spindle rulmanları, motor milini yüksek devirlerde hassas biçimde taşıyan en önemli bileşenler arasındadır.

Hassas rulmanlama; mil salgısının azaltılmasına, titreşimin kontrol edilmesine ve kesici takımın daha kararlı dönmesine katkı sağlayabilir. Bu durum özellikle ince gravür, hassas kanal açma, küçük çaplı takım kullanımı ve yüksek yüzey kalitesi istenen uygulamalarda önem taşır.

Rulman ömrünü korumak için spindle motorun darbeye maruz bırakılmaması, pens somununun aşırı sıkılmaması, balanssız takımların kullanılmaması ve motorun teknik sınırlarının üzerinde çalıştırılmaması gerekir.

HQD spindle motor modellerinin başlıca kullanım alanları şunlardır:

• CNC router makineleri
• Ahşap ve MDF işleme tezgâhları
• Mobilya ve panel üretim makineleri
• Kapı ve mutfak dolabı üretim sistemleri
• Reklam ve tabela CNC makineleri
• Pleksi ve plastik kesim uygulamaları
• Alüminyum profil ve levha işleme
• Kompozit panel ve dekoratif malzeme işleme
• Kalıp ve prototip üretimi
• Gravür ve kabartma çalışmaları
• Nesting CNC makineleri
• Otomatik takım değiştirmeli CNC işleme merkezleri
• Seri üretim ve özel makine projeleri

Motor Gücü

Spindle gücü, işlenecek malzeme ve kullanılacak kesici takım çapına göre belirlenmelidir. Büyük çaplı takımlar, yüksek talaş kaldırma oranları ve yoğun üretim uygulamaları daha güçlü spindle motor gerektirebilir. Ancak yalnızca yüksek güç tercih etmek yeterli değildir; CNC gövdesi, eksen motorları ve mekanik hareket sistemi de bu güce uygun olmalıdır.

Devir Aralığı

Küçük çaplı kesici takımlar genellikle daha yüksek devirlere ihtiyaç duyarken, büyük çaplı takımlarda daha düşük devir ve daha yüksek tork gerekebilir. Seçilecek spindle motorun çalışma devir aralığı, yapılacak işlemlerle uyumlu olmalıdır.

Voltaj ve Faz Yapısı

HQD spindle motor seçerken motorun 220 V veya 380 V çalışma gerilimi kontrol edilmelidir. İşletmede bulunan elektrik altyapısı ve kullanılacak inverter, motorun gerilim ve akım değerleriyle uyumlu olmalıdır.

Pens ve Takım Tutucu Tipi

Manuel takım değişimi yapılacak makinelerde ER pensli modeller yeterli olabilir. Çok operasyonlu üretimlerde ise ISO30 veya SK30 gibi takım tutucularla çalışan ATC spindle sistemleri üretim süresini önemli ölçüde azaltabilir.

Soğutma Sistemi

Hava soğutmalı modeller kolay kurulum ve düşük yardımcı ekipman ihtiyacı sunar. Su soğutmalı modellerde ise pompa, depo, hortum ve gerektiğinde chiller sistemi kullanılır. Çalışma ortamı ve günlük çalışma süresi dikkate alınarak uygun soğutma tipi seçilmelidir.

Mekanik Ölçüler ve Ağırlık

Spindle motorun gövde çapı, bağlantı ölçüleri, toplam uzunluğu ve ağırlığı CNC makinesinin Z eksenine uygun olmalıdır. Ağır bir spindle motor, yetersiz Z ekseni motorunda adım kaybına veya düşük ivmelenmeye neden olabilir.

HQD spindle motorlar doğrudan şebeke gerilimine bağlanmamalı, motorun teknik özelliklerine uygun bir frekans inverteri üzerinden çalıştırılmalıdır. İnverter; motorun kalkış, duruş, devir ve çalışma frekansını kontrol eder.

İnverter seçiminde motor gücü, çalışma gerilimi, nominal akım ve frekans değeri dikkate alınmalıdır. İnverterin yalnızca kW değeri değil, sağlayabildiği sürekli çıkış akımı da motorla uyumlu olmalıdır. Özellikle yüksek güçlü spindle motorlarda yetersiz inverter kullanımı hata kodlarına, aşırı ısınmaya veya düşük tork oluşmasına neden olabilir.

İnverter parametreleri motor etiketindeki değerlere göre ayarlanmalıdır. Nominal gerilim, akım, frekans, maksimum devir, hızlanma ve yavaşlama süreleri doğru girilmelidir. Yanlış parametre kullanılması motorun aşırı akım çekmesine, ısınmasına veya mekanik hasar görmesine yol açabilir.

Spindle motor ile inverter arasındaki bağlantıda uygun kesitte, ekranlı motor kablosu kullanılması önerilir. Kablo ekranının doğru biçimde topraklanması; elektromanyetik parazitin enkoder, sensör, CNC kontrol kartı ve haberleşme kabloları üzerindeki etkisini azaltmaya yardımcı olur.

Güçlü bir spindle motor tek başına kaliteli işleme sonucu garanti etmez. Kesici takım tipi, takım keskinliği, ilerleme hızı, paso derinliği, devir, malzeme yapısı ve CNC makinesinin mekanik rijitliği birlikte değerlendirilmelidir.

Çok düşük ilerleme hızında yüksek devir kullanılması kesici takımın malzemeyi kesmek yerine sürtmesine ve aşırı ısınmasına neden olabilir. Gereğinden yüksek ilerleme veya paso derinliği ise spindle motorun aşırı yüklenmesine, takım kırılmasına ve yüzey kalitesinin bozulmasına yol açabilir.

İşleme parametreleri belirlenirken kesici takım üreticisinin tavsiyeleri, malzeme türü ve spindle motorun tork-devir özellikleri dikkate alınmalıdır. İlk denemelerde kontrollü değerlerle başlanarak motor akımı, ses, titreşim ve yüzey kalitesi gözlemlenmelidir.

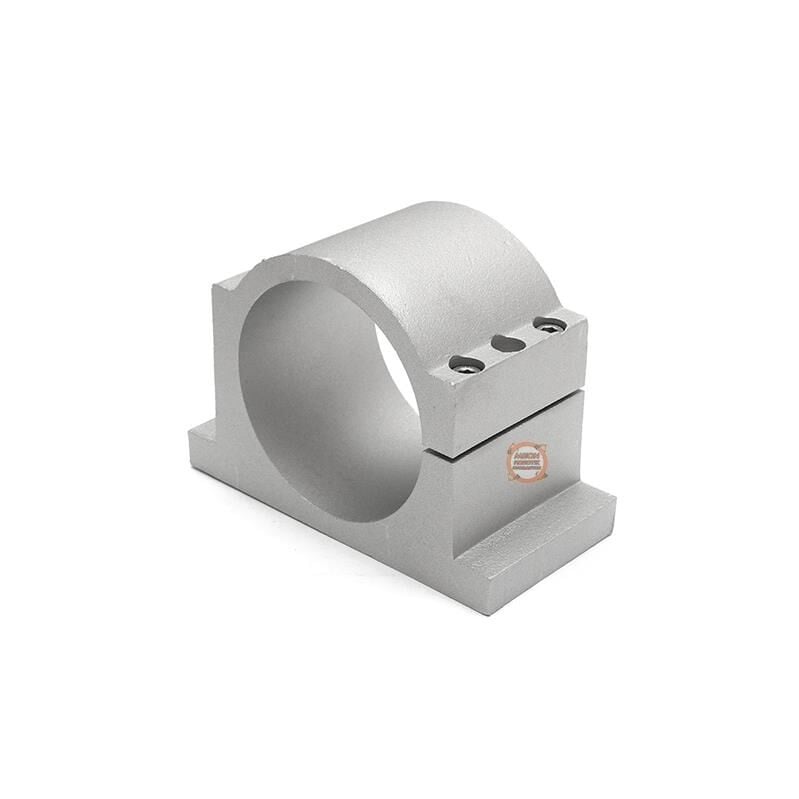

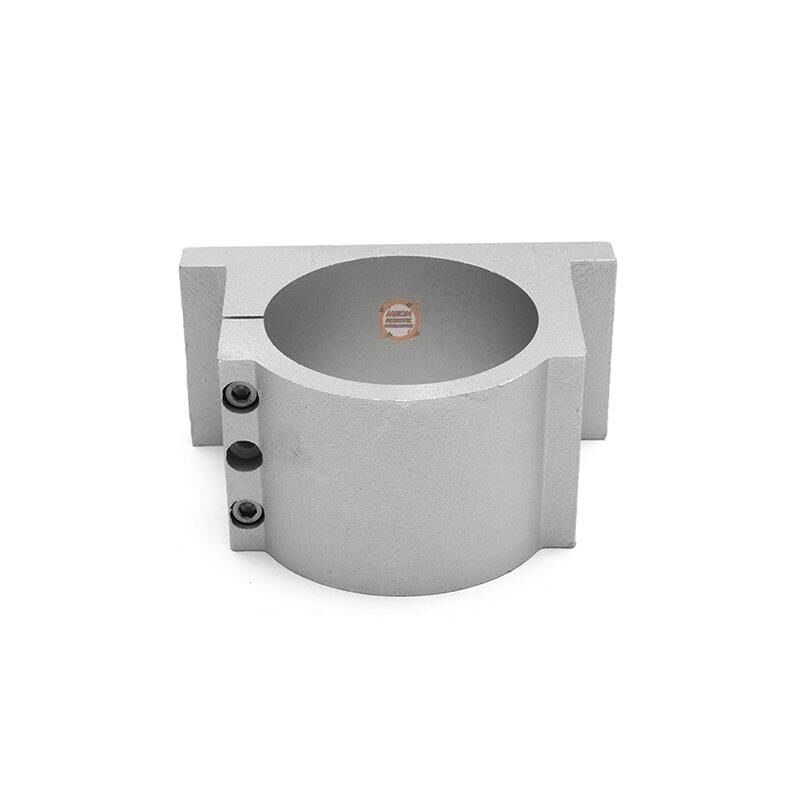

Spindle motor montajı, motor gövdesini dengeli biçimde kavrayan ve CNC şasesine rijit olarak bağlanan uygun bir spindle bağlantı aparatıyla yapılmalıdır. Bağlantı kelepçesinin motor gövdesini ezmeyecek ancak çalışma sırasında hareket etmesine izin vermeyecek şekilde sıkılması gerekir.

Motor ekseni CNC tablasına dik olmalıdır. X ve Y yönlerindeki diklik ayarları ölçüm saati kullanılarak kontrol edilmelidir. Spindle eksenindeki küçük bir açı hatası bile geniş yüzey tarama işlemlerinde takım izi ve basamak oluşmasına neden olabilir.

Elektrik bağlantıları yetkili ve deneyimli kişiler tarafından yapılmalı; motor gövdesi, inverter ve CNC şasesi uygun biçimde topraklanmalıdır. ATC modellerde hava bağlantıları, takım bırakma ve takım tutma sensörleri ayrıca kontrol edilmelidir.

• Spindle motoru uygun inverter ve doğru parametrelerle çalıştırın.
• Motorun maksimum devir ve akım sınırlarını aşmayın.
• Pens, somun ve takım tutucuları düzenli olarak temizleyin.
• Hasarlı, eğilmiş veya balansı bozuk kesici takımları kullanmayın.
• Takımı pens içerisine yeterli mesafede yerleştirin.
• Gereğinden uzun takım bağlamaktan kaçının.
• Hava soğutma kanallarını toz ve talaştan koruyun.
• Anormal ses, titreşim veya sıcaklık artışında sistemi durdurun.
• ATC modellerde hava basıncını ve filtre sistemini düzenli kontrol edin.
• Takım tutucuları kullanım dışındayken temiz ve kuru ortamda saklayın.
• Elektrik bağlantılarını ve topraklamayı periyodik olarak kontrol edin.
• Rulman ve iç mekanizmaya yetkisiz müdahalede bulunmayın.

HQD spindle motor fiyatları; motor gücü, devir aralığı, çalışma gerilimi, soğutma tipi, rulman yapısı, pens ölçüsü ve otomatik takım değiştirme özelliğine göre değişiklik gösterir. Manuel takım değişimli ER pensli modeller ile ISO30 veya SK30 takım tutuculu ATC modeller arasında donanım ve sistem yapısı bakımından önemli farklar bulunur.

Sadece ilk satın alma fiyatına göre seçim yapmak yerine, yapılacak üretimin ihtiyaçları dikkate alınmalıdır. Çok operasyonlu ve seri üretim yapan işletmelerde otomatik takım değiştirme sistemi, işlem başına harcanan süreyi azaltarak uzun vadede önemli verimlilik sağlayabilir.

Güncel HQD spindle motor fiyatlarını, stok durumlarını, teknik özellikleri ve ürün seçeneklerini kategori sayfamız üzerinden inceleyebilirsiniz.

Meon Robotik Otomasyon olarak CNC makineleri, spindle motorlar, inverterler, takım tutucular, pens ve somunlar, otomatik takım değiştirme ekipmanları ve CNC yedek parçaları alanında farklı ihtiyaçlara yönelik ürün seçenekleri sunuyoruz.

HQD spindle motor seçimi yaparken motor gücü, voltaj, pens veya takım tutucu standardı, inverter uyumu ve kullanım alanı gibi önemli teknik kriterleri ürün sayfalarında karşılaştırabilirsiniz. CNC makinenize uygun ürünü belirlerken yalnızca motor gücünü değil, sisteminizin mekanik ve elektriksel kapasitesini de göz önünde bulundurmanızı öneririz.

Endüstriyel üretimden özel makine projelerine kadar farklı uygulamalara yönelik HQD spindle motor modellerini Meon Robotik Otomasyon güvencesiyle inceleyebilir, ihtiyacınıza uygun ürünü güvenli alışveriş seçenekleriyle sipariş verebilirsiniz.

HQD spindle motor hangi makinelerde kullanılır?

CNC router, ahşap işleme makinesi, panel işleme sistemi, reklam ve tabela CNC makinesi, alüminyum işleme tezgâhı ve otomatik takım değiştirmeli CNC işleme merkezlerinde kullanılabilir.

ATC spindle motor ne işe yarar?

ATC spindle motor, farklı kesici takımların CNC programı içerisinde otomatik olarak değiştirilmesini sağlar. Böylece operatör müdahalesi ve makine duruş süresi azaltılır.

ER32 spindle motorun avantajı nedir?

ER32 pens sistemi, geniş kesici takım çapı seçeneklerine uygun olması nedeniyle farklı frezeleme, kesim ve delme uygulamalarında esnek kullanım sağlar.

HQD spindle motor inverter olmadan çalışır mı?

Hayır. Spindle motorun teknik değerlerine uygun bir frekans inverteri üzerinden çalıştırılması gerekir. Doğrudan şebeke bağlantısı yapılmamalıdır.

220 V ve 380 V spindle motor arasındaki fark nedir?

Temel fark çalışma gerilimi ve buna bağlı akım değerleridir. Seçim, işletmenin elektrik altyapısına ve kullanılacak inverterin giriş-çıkış özelliklerine göre yapılmalıdır.

Spindle motor gücü nasıl seçilir?

İşlenecek malzeme, kesici takım çapı, paso derinliği, üretim yoğunluğu ve CNC makinesinin mekanik kapasitesi birlikte değerlendirilmelidir.

Spindle motor neden titreşim yapar?

Balansı bozuk kesici takım, hasarlı pens, yanlış takım bağlama, gevşek motor aparatı, rulman problemi veya hatalı işleme parametreleri titreşime neden olabilir.

HQD spindle motorla alüminyum işlenebilir mi?

Uygun güçte spindle, doğru kesici takım, yeterli CNC gövde rijitliği, doğru devir-ilerleme değerleri ve uygun soğutma veya yağlama şartları sağlandığında alüminyum işleme uygulamalarında kullanılabilir.

ATC spindle için hangi ekipmanlar gerekir?

Uygun takım tutucular, çektirme civataları, takım magazini, pnömatik hava sistemi, filtre-regülatör, solenoid valfler, sensörler, inverter ve ATC fonksiyonunu destekleyen CNC kontrol sistemi gerekir.
