Yazı, Desen ve Resim İşleme İçin CNC Karbür Uçları

CNC karbür uçları; yazı yazma, desen oluşturma, resim kazıma, kanal açma, yüzey işaretleme ve hassas gravür işlemlerinde kullanılan özel kesici takımlardır. CNC router, pantograf ve PCB işleme makinelerinde tercih edilen bu uçlar; ahşap, MDF, pleksi, plastik, kompozit levha, alüminyum ve bakır kaplı plaket gibi farklı malzemeler üzerinde kontrollü ve hassas işlem yapılmasını sağlar.

Standart freze uçlarından farklı olarak gravür uçlarının kesici bölümü son derece ince olabilir. İnce uç geometrisi sayesinde küçük yazılar, detaylı çizimler, logolar, dekoratif motifler ve elektronik devre yolları yüksek hassasiyetle işlenebilir. Ucun açısı, uç çapı, sap çapı ve kesici geometrisi elde edilecek çizgi kalınlığını, işleme derinliğini ve yüzey kalitesini doğrudan etkiler.

Meon Robotik Otomasyon tarafından sunulan yazı yazma CNC uçları; farklı açı, çap, kaplama ve kesici yapı seçenekleriyle hem profesyonel CNC kullanıcılarına hem de hobi amaçlı üretim yapanlara uygun alternatifler sunar. Doğru uç seçimi yapıldığında daha temiz kenarlar, okunaklı yazılar, dengeli talaş kaldırma ve daha uzun takım ömrü elde edilebilir.

CNC Gravür ve Pantograf Ucu Çeşitleri

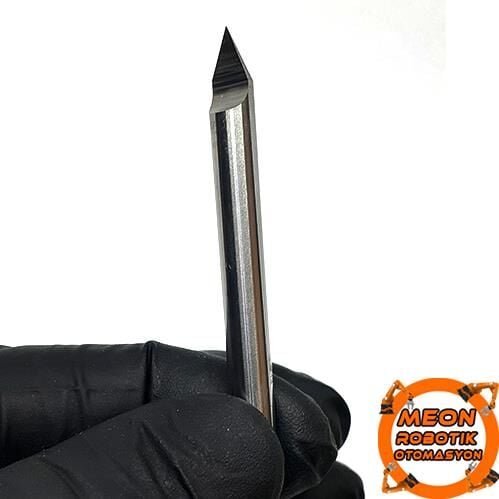

Yazı Yazma Pantograf Karbür CNC Freze Uçları

Pantograf karbür uç modelleri; tabela, isimlik, yönlendirme levhası, pano ve dekoratif ürünler üzerine harf, rakam ve sembol işlemek için kullanılır. Karbür malzemenin yüksek sertliği, kesici kenarın uygun çalışma koşullarında uzun süre formunu korumasına yardımcı olur. Özellikle küçük fontlarla yapılan yazı işlerinde uç salınımının düşük olması ve takımın doğru bağlanması önemlidir.

6 mm sap çapına ve ince uç geometrisine sahip modeller, uygun pens ve spindle motorlarla kullanıldığında kararlı çalışma sağlayabilir. Uç kısmı inceldikçe daha detaylı yazılar işlenebilir; ancak ilerleme hızı, paso derinliği ve devir ayarının daha kontrollü belirlenmesi gerekir.

15 Derece CNC Gravür Uçları

15 derece gravür ucu, ince çizgiler ve detaylı desenler için sık tercih edilen uç geometrilerinden biridir. Dar açılı yapı, düşük paso derinliklerinde ince bir işleme izi meydana getirir. Yazı, logo, seri numarası, dekoratif desen ve PCB kanal açma uygulamalarında kullanılabilir.

3 mm saplı seçenekler, küçük spindle motorlar ve hobi tipi CNC makineleriyle uyumlu çözümler sunabilir. 6 mm saplı modeller ise uygun takım tutucu kullanıldığında daha yüksek gövde rijitliği sağlayabilir. Uygulama öncesinde makinedeki pens ölçüsünün uç sap çapıyla tam olarak eşleştiği kontrol edilmelidir.

10 ve 20 Derece PCB Gravür Uçları

PCB gravür ucu modelleri, bakır kaplı plaket üzerindeki iletken yolların çevresini kazıyarak devre yollarını birbirinden ayırmak için kullanılabilir. 0,1 mm uç genişliğine sahip 10 ve 20 derece uçlar, hassas elektronik devre çalışmalarında ince izolasyon kanalları oluşturmayı kolaylaştırır.

10 derece uçlar çok ince ve detaylı işlemler için avantaj sağlayabilirken daha hassas kullanım gerektirir. 20 derece uçlar ise uygulamaya bağlı olarak uç dayanımı ile çizgi inceliği arasında daha dengeli bir çözüm oluşturabilir. PCB yüzeyinin eğimli olması durumunda işleme derinliği değişebileceğinden yüzey sıfırlama ve tabla düzlüğü büyük önem taşır.

25 Derece Yazı ve Kazıma Uçları

25 derece CNC kazıma ucu; ince yazı işleme ile orta genişlikte kanal açma uygulamaları arasında dengeli bir kullanım sunar. Ahşap, MDF, pleksi ve uygun plastik malzemeler üzerine yazı, desen ve basit grafiklerin işlenmesinde değerlendirilebilir. İşleme derinliği artırıldıkça V geometrisi nedeniyle oluşan kanal genişliği de artar.

60 Derece V Oluk Karbür Frezeler

60 derece V oluk freze, daha geniş ve belirgin kanalların oluşturulmasında kullanılan bir kesici takım çeşididir. Büyük yazılar, dekoratif oyma çalışmaları, levha katlama kanalları, tabela uygulamaları ve V biçimli yüzey işlemlerinde tercih edilebilir. Geniş açı, aynı işleme derinliğinde dar açılı uçlara kıyasla daha geniş bir iz oluşturur.

V oluk açma işleminde uç derinliği, kanal genişliğini doğrudan belirlediği için takım yolu hazırlanırken malzeme kalınlığı ve istenen görsel sonuç birlikte değerlendirilmelidir.

Titanyum Kaplı Gravür Uçları

Titanyum kaplı gravür ucu seçeneklerinde bulunan yüzey kaplaması, uygun malzeme ve kesim parametreleri kullanıldığında sürtünmenin azaltılmasına ve kesici kenarın korunmasına yardımcı olabilir. Kaplamalı uçlar; PCB işleme, ince kazıma ve seri gravür uygulamalarında tercih edilebilir.

Kaplamanın bulunması, ucun her malzemede sınırsız ömür sunacağı anlamına gelmez. Takım ömrü; spindle salgısı, malzeme yapısı, ilerleme hızı, devir, paso derinliği, soğutma ve talaş tahliyesi gibi birçok etkene bağlıdır.

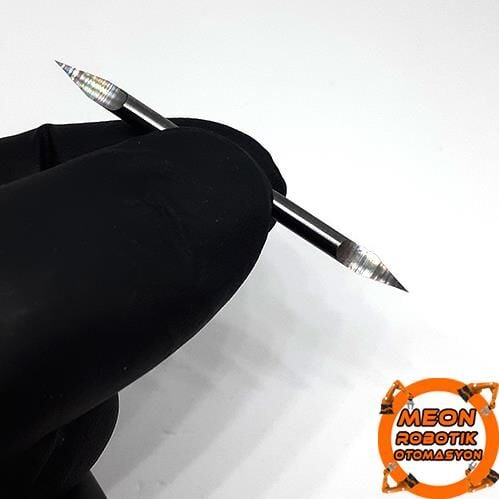

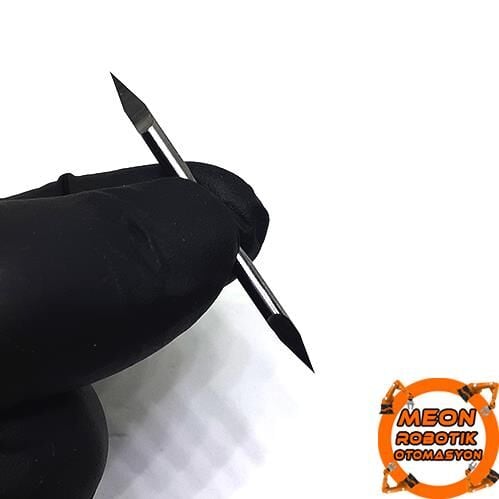

Çift Taraflı Karbür Gravür Uçları

Çift taraflı CNC gravür ucu, kesici takımın iki ucunda da kullanılabilir gravür geometrisi bulunan ekonomik bir çözümdür. Bir kesici taraf kullanılamaz duruma geldiğinde diğer tarafın kullanılabilmesi, özellikle düzenli üretim yapan işletmeler için stok ve kullanım avantajı sağlayabilir.

CNC Karbür Ucu Seçerken Nelere Dikkat Edilmelidir?

Doğru CNC yazı ucu seçimi yalnızca uç çapına göre yapılmamalıdır. İşlenecek malzeme, istenen çizgi kalınlığı, işleme derinliği, makinenin hassasiyeti ve spindle motorun pens ölçüsü birlikte değerlendirilmelidir.

Uç Açısı

10 ve 15 derece gibi dar açılı uçlar, küçük yazılar ve ince çizgiler için uygundur. 20 ve 25 derece uçlar genel gravür çalışmalarında dengeli sonuçlar sunabilir. 60 derece uçlar ise daha geniş V kanalları, büyük yazılar ve dekoratif oyma uygulamalarında tercih edilir.

Uç Genişliği ve İşleme Detayı

0,1 mm gibi ince uçlar, yüksek detay gerektiren PCB kazıma ucu ve mikro yazı uygulamalarına yöneliktir. İnce uçlar darbeye ve hatalı parametrelere karşı daha hassastır. Daha kalın uç geometrileri ise geniş yazılar ve daha yüksek talaş kaldırma gerektiren uygulamalarda avantaj sağlayabilir.

Sap Çapı ve Pens Uyumu

Kategoride 3 mm ve 6 mm gibi farklı sap ölçülerine sahip uçlar bulunabilir. CNC makinesinde kullanılan ER pens veya takım tutucu, uç sapını boşluksuz ve düzgün biçimde kavramalıdır. Yanlış ölçülü ya da aşınmış pens kullanımı titreşim, uç kırılması ve bozuk yüzey oluşmasına neden olabilir.

Devir, İlerleme ve Paso Derinliği

Karbür gravür frezesi için tek bir devir ve ilerleme değeri tüm malzemelerde geçerli değildir. Malzeme sertliği, uç çapı, kesici açı ve makine rijitliği dikkate alınmalıdır. İlk kullanımda düşük paso derinliğiyle deneme yapılmalı, yüzey kalitesi ve talaş tahliyesi kontrol edilerek parametreler kademeli biçimde ayarlanmalıdır.

CNC Gravür Uçlarının Kullanım Alanları

• Ahşap ve MDF yüzeylere yazı, logo ve dekoratif desen işleme
• Pleksi, akrilik ve uygun plastik levhalara kazıma yapma
• PCB bakır plaketlerde devre yolu izolasyonu oluşturma
• Makine etiketleri ve yönlendirme levhaları hazırlama
• Kapı isimliği, masa isimliği ve tabela üretimi
• Seri numarası, parça kodu ve teknik işaretleme uygulamaları
• Hediyelik eşya ve kişiselleştirilmiş ürün üretimi
• V oluk, dekoratif kanal ve yüzey motifi oluşturma
• Alüminyum ve yumuşak metal yüzeylerde uygun parametrelerle işaretleme

Karbür CNC Gravür Uçlarının Avantajları

• İnce yazı ve detaylı desenlerin hassas biçimde işlenebilmesi
• Farklı açılar sayesinde değişken kanal genişliği oluşturulabilmesi
• Karbür yapının yüksek sertlik ve aşınma direnci sunması
• Ahşap, plastik, PCB ve çeşitli levha malzemelerinde kullanılabilmesi
• Hobi tipi ve profesyonel CNC makinelerine uygun seçenekler bulunması
• Doğru parametrelerle temiz kenar ve kaliteli yüzey elde edilmesi
• Çift taraflı modellerde iki kesici ucun kullanılabilmesi
• Kaplamalı modellerin uygun uygulamalarda takım ömrünü desteklemesi

Sıkça Sorulan Sorular

CNC yazı yazma ucu kaç derece olmalıdır?

Küçük ve ince yazılar için genellikle 10, 15 veya 20 derece uçlar; daha geniş ve belirgin yazılar için 25 veya 60 derece uçlar tercih edilebilir. Kesin seçim, font büyüklüğüne ve istenen kanal genişliğine göre yapılmalıdır.

PCB işlemek için hangi gravür ucu kullanılmalıdır?

PCB işleme uygulamalarında 0,1 mm uç genişliğine sahip 10, 15 veya 20 derece PCB CNC gravür ucu modelleri kullanılabilir. Tabla düzlüğü ve yüzey sıfırlama hassasiyeti sonuç üzerinde önemli etkiye sahiptir.

Gravür ucu ahşap ve MDF üzerinde kullanılabilir mi?

Evet. Uygun devir, ilerleme ve paso değerleri seçildiğinde ahşap ve MDF üzerinde yazı, desen, logo ve dekoratif kanal işlemleri gerçekleştirilebilir.

3 mm uç, 3,175 mm pense bağlanabilir mi?

Önerilmez. Pens ölçüsü uç sap çapıyla tam uyumlu olmalıdır. Uygun olmayan pens kullanımı yetersiz sıkma, salgı, titreşim ve uç kırılması riski oluşturabilir.

Gravür ucu neden kırılır?

Aşırı paso derinliği, yüksek ilerleme, spindle salgısı, hatalı pens kullanımı, gevşek takım bağlantısı, yüzeye hızlı dalma ve malzemeye uygun olmayan kesim parametreleri uç kırılmasına neden olabilir.

V uçlarda kanal genişliği nasıl belirlenir?

V uçlarda kanal genişliği, uç açısına ve işleme derinliğine bağlıdır. Uç malzemeye daha fazla girdikçe oluşan kanal genişler. Bu nedenle takım yolu hazırlanırken uç açısı doğru tanımlanmalıdır.

Karbür gravür uçları bilenebilir mi?

Uygun profesyonel ekipmanla bazı karbür uçlar bilenebilir. Ancak 0,1 mm gibi çok ince geometrilere sahip uçlarda orijinal açının ve uç ölçüsünün korunması zor olduğundan çoğu uygulamada yeni uç kullanımı daha sağlıklı olabilir.

Meon Robotik Otomasyon CNC Gravür Çözümleri

Meon Robotik Otomasyon; yazı yazma, PCB kazıma, desen işleme, resim gravürü ve V oluk açma uygulamalarına yönelik farklı ölçü ve açılarda CNC pantograf uçları sunar. 3 mm ve 6 mm sap seçenekleri, ince uç geometrileri, titanyum kaplı modeller, çift taraflı uçlar ve farklı açılardaki V frezeler arasından uygulamanıza uygun ürünü seçebilirsiniz.

Makinenizin pens ölçüsünü, işleyeceğiniz malzemeyi ve hedeflediğiniz çizgi kalınlığını belirleyerek ürün seçeneklerini karşılaştırabilirsiniz. Doğru kesici takım kullanımı; üretim kalitesinin yükselmesine, takım kırılmalarının azalmasına ve daha verimli bir CNC işleme süreci oluşturulmasına katkı sağlar.
