HIWIN Lineer Kızak, Ray ve Hassas Hareket Sistemleri

HIWIN, hassas doğrusal hareket teknolojilerinde dünya çapında bilinen markalardan biri olup; CNC makineleri, endüstriyel otomasyon sistemleri, robotik uygulamalar, elektronik üretim ekipmanları ve hassas mekanik sistemlerde kullanılan lineer hareket bileşenleriyle öne çıkar. Özellikle kompakt mekanik tasarımlarda kullanılan HIWIN lineer kızak sistemleri, düşük sürtünmeli ve kontrollü doğrusal hareket elde etmek isteyen makine üreticileri, mühendisler ve proje geliştiriciler için önemli bir çözüm sunar.

Meon Robotik Otomasyon HIWIN ürün grubunda özellikle kompakt uygulamalara yönelik HIWIN MG serisi minyatür lineer kızak çözümleri yer almaktadır. MGN7, MGN9, MGN12 ve MGN15 gövde ölçülerine sahip kızak arabalarının yanı sıra bu arabalarla kullanılabilecek MGNR serisi ray seçenekleri sayesinde farklı ölçü, yük ve montaj gereksinimlerine uygun doğrusal hareket sistemleri oluşturabilirsiniz.

HIWIN lineer ray ve araba sistemlerinde ray üzerinde dolaşan kızak arabasının içerisinde bulunan bilyalı dolaşım mekanizması, hareket sırasında sürtünmenin azaltılmasına ve kontrollü doğrusal hareket elde edilmesine yardımcı olur. Bu yapı; klasik kaymalı sistemlere kıyasla hassasiyet, tekrarlanabilirlik, hareket kararlılığı ve kompakt makine tasarımı açısından önemli avantajlar sağlar.

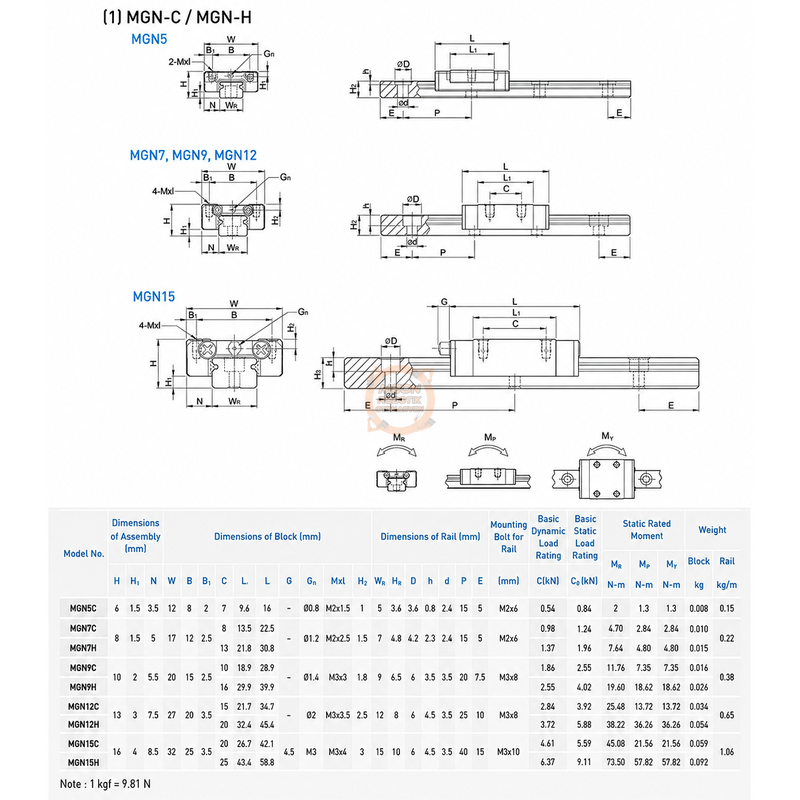

HIWIN MG Serisi Minyatür Lineer Kızak Modelleri

HIWIN MGN serisi, alanın sınırlı olduğu makinelerde ve hassas hareket mekanizmalarında kullanılmak üzere geliştirilmiş dar gövdeli minyatür lineer kızak sistemlerinden biridir. Meon Robotik Otomasyon ürün seçenekleri içerisinde farklı ray genişlikleri ile standart ve uzun tip kızak arabaları bulunmaktadır.

HIWIN MGN7 ve MGNR7 Serisi

MGN7, küçük ölçülü mekanik sistemlerde tercih edilen kompakt lineer kızak seçeneklerinden biridir. Özellikle masaüstü otomasyon sistemleri, küçük CNC mekanizmaları, elektronik ekipmanlar, ölçüm mekanizmaları ve hafif robotik projelerde kullanılabilir. Meon Robotik Otomasyon HIWIN ürün grubunda MGN7C standart tip ve MGN7H uzun tip araba seçeneklerinin yanında MGNR7 7 mm lineer kızak rayı da bulunmaktadır.

C tipi araba daha kompakt bir yapı sunarken H tipi uzun araba, montaj yüzeyinin ve yük dağılımının farklı şekilde tasarlanması gereken uygulamalarda değerlendirilebilir. Sistem tasarlanırken yalnızca ray genişliği değil, taşınacak yük, moment yükleri ve araba sayısı da dikkate alınmalıdır.

HIWIN MGN9 ve MGNR9 Serisi

MGN9 serisi, kompaktlığın korunmasının yanında MGN7 seviyesinden daha büyük bir lineer hareket altyapısına ihtiyaç duyulan projelerde tercih edilebilir. MGN9C standart araba ve MGN9H uzun araba seçenekleri ile farklı makine tasarımlarına uyarlanabilir. Sistem için kullanılan MGNR9 ray, 9 mm sınıfındaki MGN kızak arabalarıyla birlikte değerlendirilir.

MGN9 serisi; küçük CNC makineleri, lazer sistemleri, kamera hareket mekanizmaları, laboratuvar cihazları, otomatik ölçüm sistemleri, PCB üretim ekipmanları ve özel otomasyon makineleri gibi hassas doğrusal hareket gerektiren uygulamalarda değerlendirilebilir.

HIWIN MGN12 ve MGNR12 Serisi

MGN12 modelleri, minyatür lineer kızak sınıfında hem kompakt yapı hem de mekanik dayanım arasında dengeli bir çözüm arayan uygulamalar için öne çıkar. Meon Robotik Otomasyon ürün seçenekleri içerisinde MGN12C standart tip ve MGN12H uzun tip kızak arabaları bulunmaktadır. Bu arabalar için MGNR12 12 mm lineer kızak rayı tercih edilebilir.

MGN12 sınıfı; CNC eksenleri, otomatik taşıma mekanizmaları, robotik modüller, test cihazları, dispenser makineleri, elektronik montaj makineleri ve hassas pozisyonlama gerektiren özel makinelerde kullanılabilir. Uygulamanın ihtiyaçlarına göre aynı ray üzerinde birden fazla araba kullanılarak yük dağılımı ve moment dayanımı geliştirilebilir.

HIWIN MGN15 ve MGNR15 Serisi

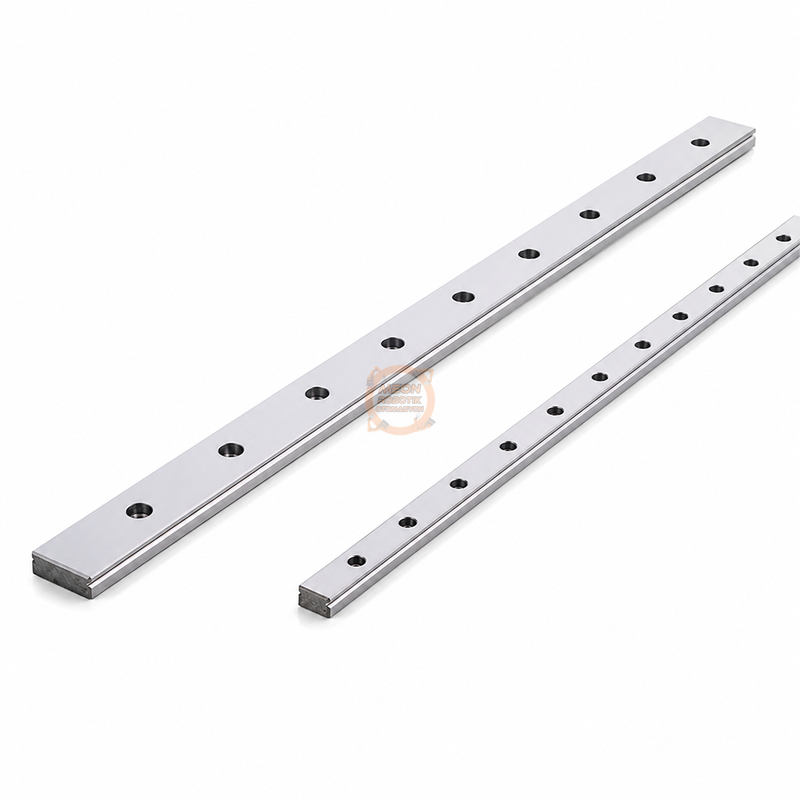

MGN15, MG minyatür lineer kızak ailesinde daha büyük mekanik yapıların oluşturulmasına imkan sağlayan seçeneklerden biridir. MGN15C standart tip ve MGN15H uzun tip araba modelleri ile farklı montaj ihtiyaçları karşılanabilir. Sistemin ray tarafında ise MGNR15 15 mm lineer kızak rayları kullanılmaktadır.

Daha geniş araba ve ray yapısı nedeniyle MGN15 serisi; endüstriyel otomasyon ekipmanları, kompakt CNC tezgahları, yüksek hassasiyet gerektiren mekanik sistemler ve hareketli makine eksenlerinde tercih edilebilir. Bununla birlikte doğru model seçimi yapılırken yalnızca ürün boyutu üzerinden karar verilmemeli, uygulamanın statik ve dinamik yük değerleri birlikte değerlendirilmelidir.

HIWIN C ve H Tip Lineer Kızak Arabası Arasındaki Fark Nedir?

HIWIN MGN serisinde ürün kodunun sonunda bulunan C ve H harfleri araba gövdesinin yapısını ifade eder. Genel olarak C modeli standart gövde uzunluğuna sahipken H modeli daha uzun gövdeli bir kızak arabasıdır. Bu nedenle HIWIN lineer kızak arabası seçimi yapılırken makinenin montaj alanı, hareketli parçanın ölçüleri ve sisteme etki eden moment yükleri dikkate alınmalıdır.

Örneğin kompakt tasarımın öncelikli olduğu uygulamalarda standart C tipi tercih edilebilirken, yükün daha geniş bir yüzeye dağıtılmasının istendiği mekanizmalarda uzun H tipi modeller değerlendirilebilir. Kesin seçim yapılırken ilgili modelin teknik yük ve moment değerlerinin uygulama gereksinimleriyle karşılaştırılması önemlidir.

HIWIN Lineer Kızak Seçerken Nelere Dikkat Edilmelidir?

Doğru minyatür lineer kızak seçimi, yalnızca ray genişliğinin belirlenmesinden ibaret değildir. Hareket sisteminin uzun süre kararlı çalışabilmesi için mekanik tasarımın tamamının birlikte değerlendirilmesi gerekir.

• Ray genişliği: MGN7, MGN9, MGN12 veya MGN15 seçeneklerinden makine ölçülerine uygun seri belirlenmelidir.
• Araba tipi: Standart C veya uzun H araba seçimi montaj alanı ve yük dağılımına göre yapılmalıdır.
• Taşınacak yük: Sisteme uygulanacak statik ve dinamik yükler değerlendirilmelidir.
• Moment yükleri: Yükün kızak merkezinden uzak olduğu sistemlerde oluşabilecek devrilme momentleri dikkate alınmalıdır.
• Ray uzunluğu: Gerekli hareket mesafesi, montaj payları ve araba uzunluğu hesaba katılmalıdır.
• Araba sayısı: Tek araba yerine iki veya daha fazla araba kullanılması gereken uygulamalar yük dağılımına göre tasarlanmalıdır.
• Montaj yüzeyi: Rayın bağlanacağı yüzey mümkün olduğunca düzgün, rijit ve doğru hizalanmış olmalıdır.
• Yağlama: Kızak sisteminin uygun şekilde yağlanması, sürtünmenin ve aşınmanın kontrol altında tutulması açısından önemlidir.
• Çalışma ortamı: Toz, talaş, nem ve diğer çevresel etkiler sistem tasarımında dikkate alınmalıdır.

HIWIN Lineer Kızak Kullanım Alanları

Hassas doğrusal hareket sağlayan HIWIN MG serisi ürünler çok çeşitli endüstriyel ve teknolojik uygulamalarda değerlendirilebilir. Özellikle kompakt yapıları nedeniyle makine içerisinde sınırlı montaj alanına sahip eksenlerde avantaj sağlayabilir.

• CNC ve masaüstü CNC makineleri
• Lazer kesim ve markalama sistemleri
• 3D yazıcı mekanizmaları
• Robotik ve otomasyon sistemleri
• Pick & place mekanizmaları
• Elektronik üretim ekipmanları
• Kamera ve görüntüleme hareket sistemleri
• Laboratuvar ve test cihazları
• Hassas ölçüm ekipmanları
• Dispenser ve dozajlama sistemleri
• Medikal cihaz mekanizmaları
• XY hareket tablaları
• Özel makine ve prototip projeleri

Özellikle CNC lineer kızak uygulamalarında rayın montaj hassasiyeti ve karşılıklı kullanılan rayların paralelliği sistem performansını doğrudan etkileyebilir. Bu nedenle yalnızca kaliteli bir kızak seçmek değil, doğru montaj tekniğini uygulamak da önemlidir.

HIWIN MG Serisinin Avantajları

• Kompakt ve düşük hacimli mekanik tasarımlara uyum sağlar.
• Hassas doğrusal hareket mekanizmalarının oluşturulmasına yardımcı olur.
• Farklı ray genişlikleri sayesinde çeşitli makine ölçülerine uyarlanabilir.
• Standart ve uzun araba alternatifleri tasarım esnekliği sağlar.
• Robotik, CNC ve otomasyon projelerinde kullanılabilecek modüler bir yapı sunar.
• Bilyalı dolaşım sistemi sayesinde düşük sürtünmeli hareket elde edilmesine yardımcı olur.
• Birden fazla araba ve ray kullanılarak çok eksenli mekanizmalar oluşturulabilir.
• Kompakt makine tasarımında alan kullanımının optimize edilmesini destekler.

HIWIN Lineer Kızaklar Hakkında Sıkça Sorulan Sorular

HIWIN MGN serisi nedir?

HIWIN MGN serisi, MG ailesinin dar gövdeli minyatür lineer kızak grubudur. Kompakt makinelerde, hassas hareket mekanizmalarında ve alanın sınırlı olduğu otomasyon sistemlerinde kullanılabilir.

MGN7, MGN9, MGN12 ve MGN15 arasındaki fark nedir?

Temel fark ray ve araba ölçüleridir. Ölçü büyüdükçe sistemin fiziksel boyutları ve teknik kapasitesi de değişmektedir. Uygun model yük, moment, hareket uzunluğu ve montaj alanına göre seçilmelidir.

MGN12C ile MGN12H arasındaki fark nedir?

Her ikisi de aynı MGN12 ailesindedir. C standart uzunlukta, H ise daha uzun gövdeli araba tipini ifade eder. H tipi araba, mekanik tasarıma bağlı olarak daha geniş yük dağılımının gerekli olduğu uygulamalarda değerlendirilebilir.

HIWIN kızak arabası farklı genişlikte raya takılabilir mi?

Hayır. Kızak arabası kullanılacağı ray serisi ve ölçüsüyle uyumlu olmalıdır. Örneğin MGN9 sınıfındaki araba için uygun MGNR9 sınıfındaki ray kullanılmalıdır. Farklı ölçülerin birbiriyle uyumlu olduğu varsayılmamalıdır.

Lineer kızak rayı istenilen uzunlukta kullanılabilir mi?

Ray uzunluğu makinenin ihtiyaç duyduğu hareket mesafesine göre belirlenir. Rayın kesilmesi veya işlenmesi gerekiyorsa işlem sırasında ray yüzeylerinin ve hareket kanallarının zarar görmemesine dikkat edilmelidir.

HIWIN lineer kızak yağlanmalı mı?

Evet. Lineer kızaklarda doğru ve düzenli yağlama sistemin çalışma performansı ve servis ömrü açısından önem taşır. Yağlama aralığı çalışma hızı, yük, hareket mesafesi ve ortam koşullarına göre değişebilir.

CNC makinesi için hangi HIWIN kızak seçilmeli?

Bu seçim makinenin boyutuna, eksen yüküne, çalışma alanına, spindle ve gantry ağırlığına, hız beklentisine ve mekanik tasarımına bağlıdır. Küçük ve hafif sistemlerde minyatür MG serisi değerlendirilebilir ancak yüksek yüklü CNC uygulamalarında daha büyük lineer kızak serilerinin gerekli olabileceği unutulmamalıdır.

Meon Robotik Otomasyon HIWIN Çözümleri

Meon Robotik Otomasyon olarak CNC, robotik, makine imalatı ve endüstriyel otomasyon uygulamalarında kullanılabilecek HIWIN lineer hareket ürünlerini kullanıcılarımızla buluşturuyoruz. HIWIN marka ürün grubumuz içerisinde MGN7, MGN9, MGN12 ve MGN15 serisi standart ve uzun tip lineer kızak arabalarının yanı sıra bu sistemlerle kullanılabilen MGNR serisi lineer ray seçeneklerini inceleyebilirsiniz.

Makineniz için ürün seçerken yalnızca fiyat üzerinden değil; ray ölçüsü, araba tipi, hareket mesafesi, çalışma yükü, mekanik rijitlik ve montaj şartları gibi teknik kriterleri birlikte değerlendirmenizi öneriyoruz. Doğru seçilmiş bir lineer hareket sistemi makinenin hareket kalitesine, tekrarlanabilirliğine ve uzun dönem çalışma performansına önemli katkı sağlar.

Meon Robotik Otomasyon HIWIN ürün sayfasından ihtiyacınıza uygun HIWIN lineer kızak, ray ve araba modellerini karşılaştırabilir; CNC ve otomasyon projeleriniz için uygun mekanik hareket bileşenlerine ulaşabilirsiniz.
