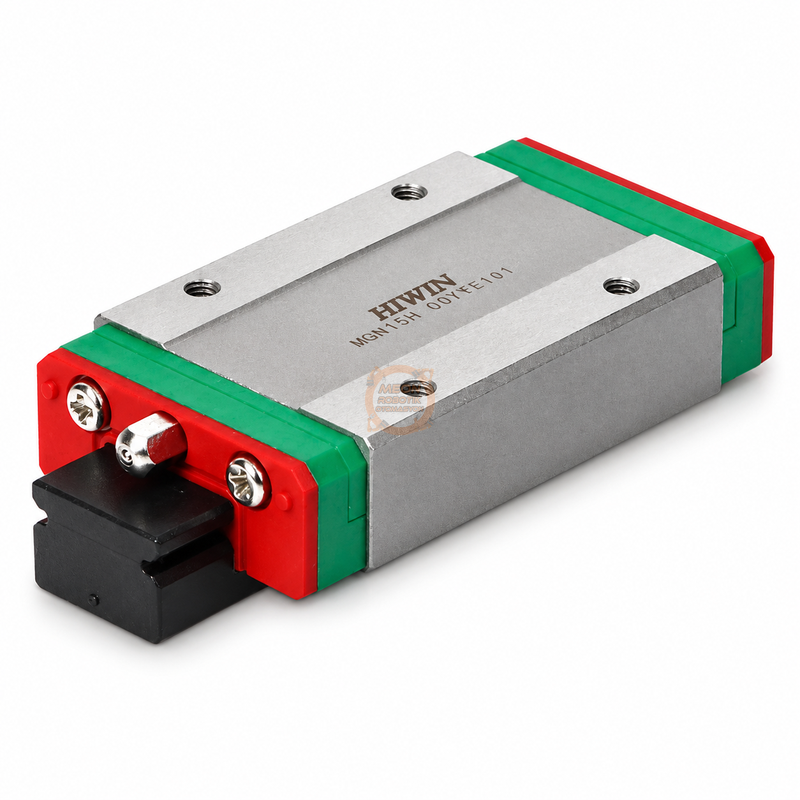

Lineer kızak sistemlerinde kullanılan HIWIN MGN9H, MG serisinin dar tip ve uzun gövdeli minyatür kızak arabasıdır. Kompakt ölçülerde hassas ve rijit doğrusal hareket sağlamak için tasarlanmıştır. Otomasyon, hassas konumlandırma ve kompakt mekanik sistemlerde kullanıma uygundur.

Lineer kızak uygulamaları için geliştirilen HIWIN MGN9H, MG serisine ait dar tip ve uzun gövdeli minyatür kızak arabasıdır. Profil ray üzerinde bilyalı devridaim sistemiyle çalışarak düşük sürtünmeli, hassas ve tekrarlanabilir doğrusal hareket elde edilmesini sağlar. Kompakt makine tasarımları, otomasyon sistemleri ve hassas hareket mekanizmalarında kullanılmak üzere tasarlanmıştır.

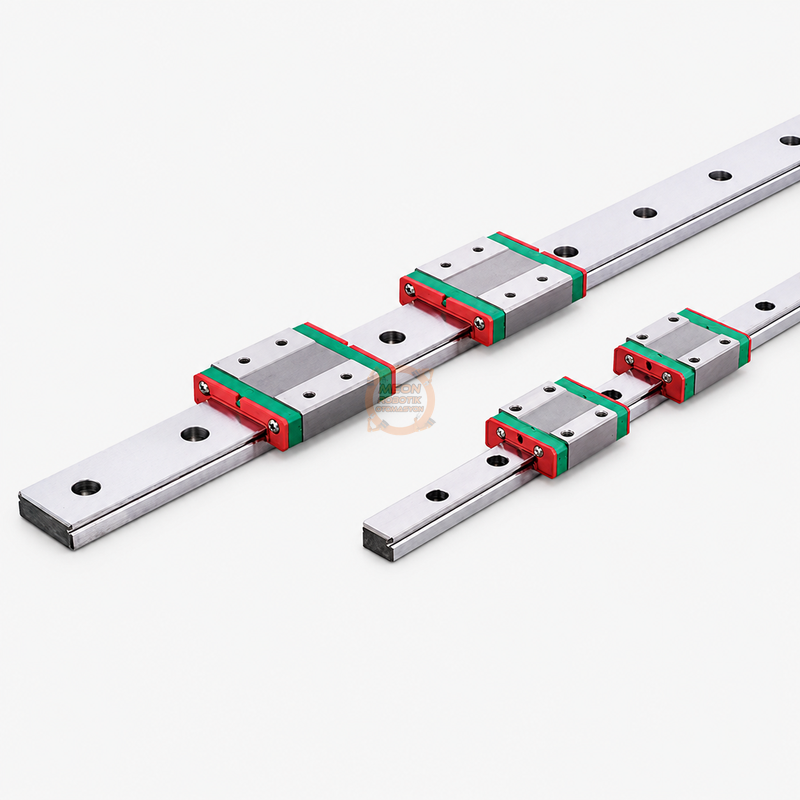

HIWIN MG serisi, küçük boyut gerektiren doğrusal hareket uygulamaları için geliştirilmiş minyatür profil raylı kızak sistemidir. MGN serisi dar gövdeli blok yapısını ifade ederken H tipi, standart C tipine göre uzun blok tasarımını belirtir. Bu yapı, kompakt ölçüleri korurken daha yüksek yük ve moment kapasitesi sağlar.

MG serisinde kullanılan Gothic-arch temas geometrisi, farklı yönlerden gelen yükler karşısında yüksek rijitlik elde edilmesine yardımcı olur. HIWIN, MG serisini özel kalite paslanmaz çelik malzemeler kullanarak korozyona karşı dayanıklı olacak şekilde tasarlamaktadır.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer kızak arabası
• MGN dar tip blok yapısı
• H uzun blok tasarımı
• Kompakt sistemlere uygun düşük profil
• Bilyalı devridaim prensibiyle doğrusal hareket
• Gothic-arch temas geometrisi
• Dinamik yük kapasitesi: 2,55 kN
• Statik yük kapasitesi: 4,02 kN
• 20 mm blok genişliği
• 39,9 mm toplam blok uzunluğu
• M3 montaj dişi
• MG serisinin korozyon direncine yönelik paslanmaz çelik yapısı

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Hassas doğrusal hareket mekanizmaları
• Kompakt makine ve ekipman tasarımları
• Ölçüm ve konumlandırma sistemleri
• Küçük eksenli hareket sistemleri
• Hassas mekanik ekipmanlar

Teknik Özellikler

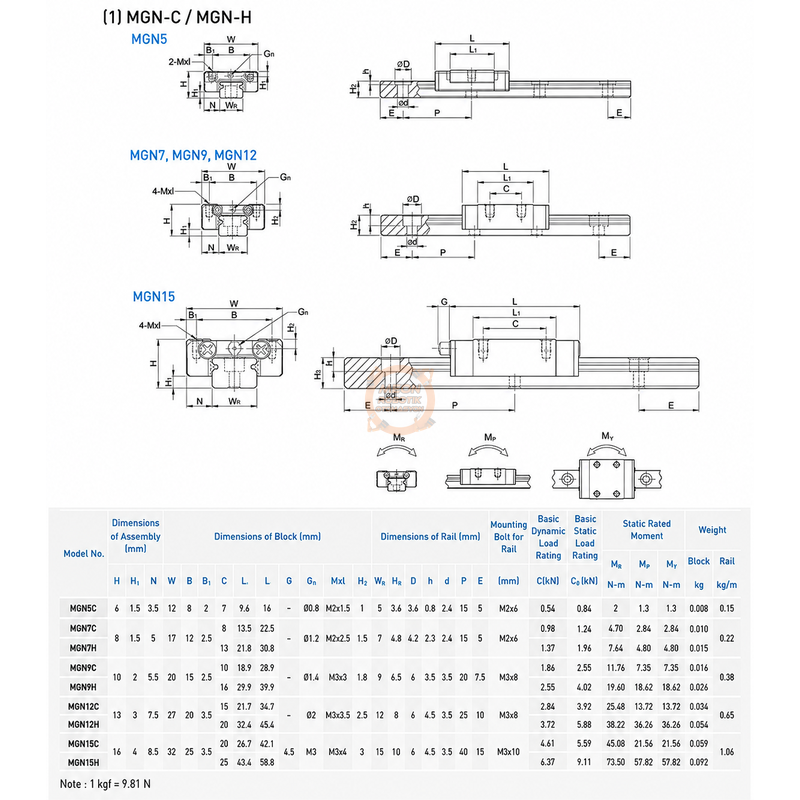

HIWIN'ın resmi MGN09H ürün verilerinde yukarıdaki ölçü, yük ve moment değerleri belirtilmektedir.

Boyutlar ve Uyumluluk

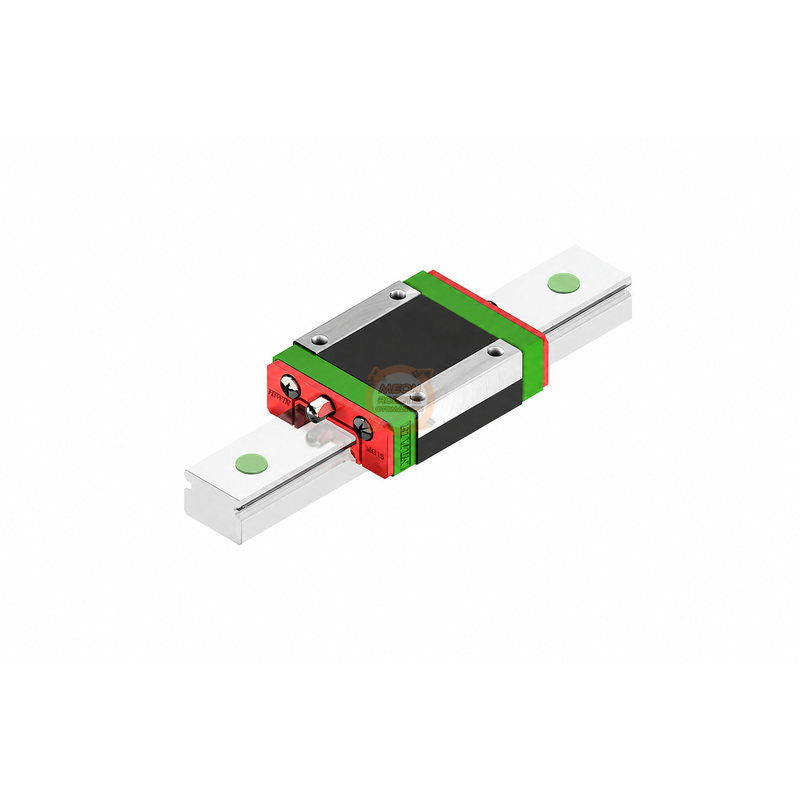

MGN9H kızak arabasının toplam yüksekliği 10 mm, genişliği 20 mm ve toplam uzunluğu 39,9 mm'dir. Montaj için M3 dişli bağlantılar kullanılır. HIWIN'ın resmi ürün sayfasında bu blok için MGNR09R profil rayı ilgili ray olarak listelenmektedir.

Kullanım ve Bakım Notları

Lineer kızak sistemlerinde uygun yağlama; aşınmanın azaltılması, hareket yüzeylerinin korunması ve kullanım ömrünün desteklenmesi açısından önemlidir. HIWIN, lineer kızaklarında uygun gres veya yağ ile yağlama yapılması gerektiğini belirtmektedir.

Kaynaklar ve Dokümanlar

HIWIN MGN09H Resmi Ürün Sayfası

HIWIN MG Serisi Lineer Kızak Bilgileri

Yüklenen ASE Metal kataloğu bu ürünün teknik değerleri için kaynak olarak kullanılmamıştır.
