HIWIN MGNR9 9 mm Lineer Kızak Rayı - MG Serisi 1200 mm

HIWIN MGNR9 9 mm Lineer Kızak Rayı - MG Serisi 1200 mm

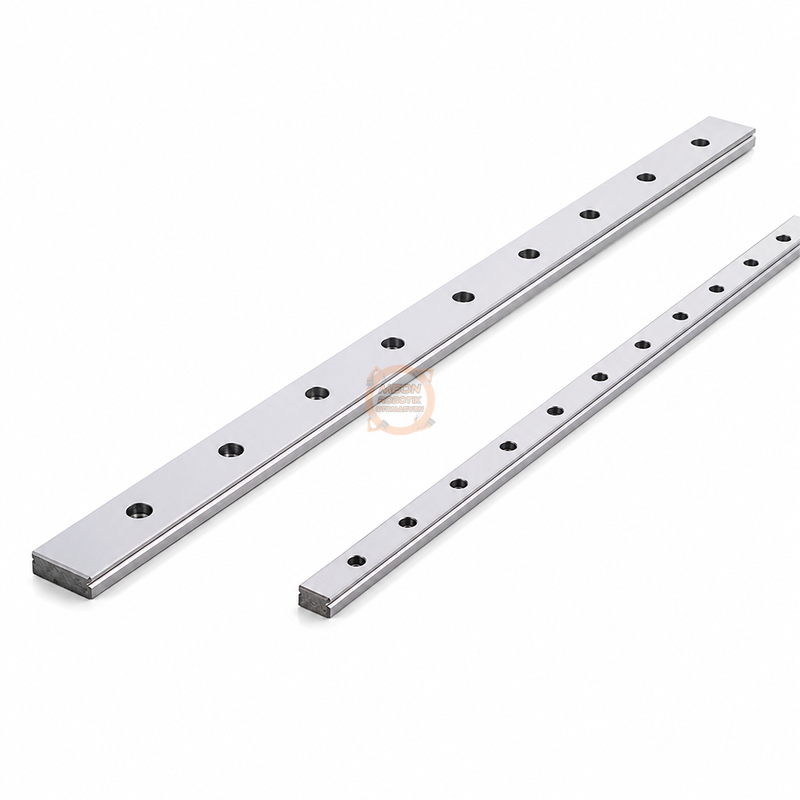

MGNR9, HIWIN MG Serisi için geliştirilmiş 9 mm genişliğe sahip minyatür lineer kızak rayıdır. 1200 mm uzunluğundaki ray, uygun MGN9 serisi kızak arabalarıyla birlikte hassas ve kararlı doğrusal hareket sistemleri oluşturmak için kullanılır. Kompakt yapısı sayesinde alanın sınırlı olduğu hassas mekanik ve otomasyon uygulamalarına uygundur.

MGNR9, HIWIN tarafından kompakt doğrusal hareket sistemleri için geliştirilen MG Serisi minyatür lineer kızak rayıdır. Ray ile uyumlu kızak arabası arasında dolaşan yuvarlanma elemanları, hassas ve düşük sürtünmeli doğrusal hareket elde edilmesini sağlar. 9 mm ray genişliği ve 1200 mm uzunluğu sayesinde uzun hareket mesafesinin gerektiği kompakt mekanik sistemlerde kullanılabilir.

HIWIN MG Serisi, küçük boyutlu uygulamalar için tasarlanmış minyatür lineer kızak ailesidir. Gothic-arch temas geometrisine sahip seri, farklı yönlerden gelen yüklere karşı rijitlik sağlamak üzere tasarlanmıştır. MG Serisinin çelik parçalarında korozyona dayanıklı çelik kullanılmaktadır.

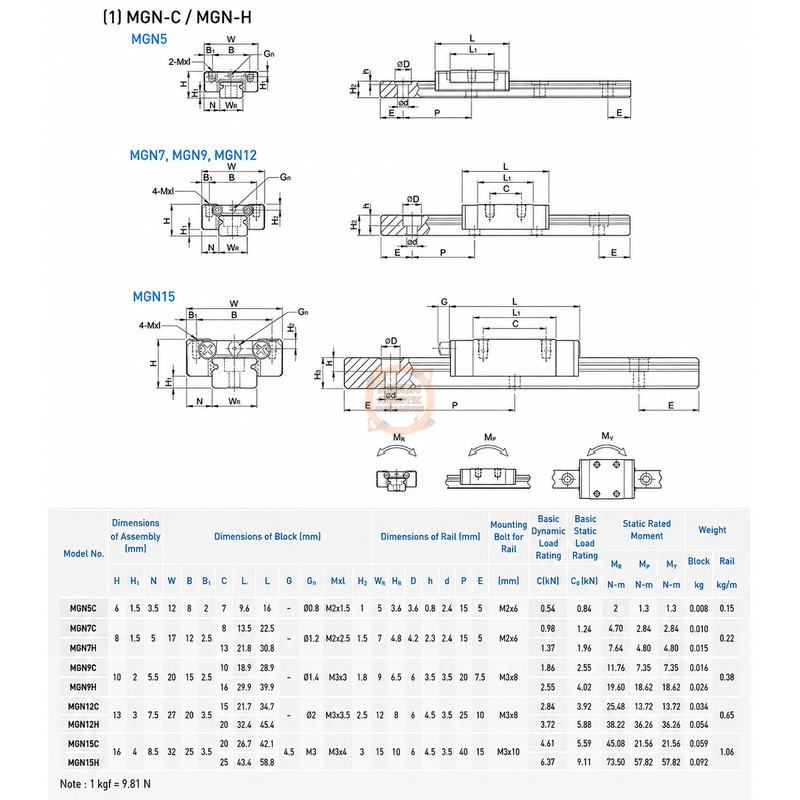

MGNR9 ray, HIWIN MGN9C ve MGN9H tipindeki uygun kızak arabalarıyla kullanılabilir. 20 mm montaj deliği aralığı, 9 mm ray genişliği ve 6,5 mm ray yüksekliği kompakt makine tasarımlarında kolay entegrasyon sağlar.

Öne Çıkan Özellikler

• HIWIN MG Serisi minyatür lineer ray
• MGNR9 / 9 mm ray ölçüsü
• 1200 mm ürün uzunluğu
• Kompakt ve düşük profilli yapı
• 20 mm montaj deliği aralığı
• Korozyona dayanıklı çelik yapı
• MGN9C ve MGN9H serisi uygun kızak arabalarıyla kullanım
• Hassas doğrusal hareket sistemleri için uygun yapı

Kullanım Alanları

• Kompakt otomasyon sistemleri
• Hassas doğrusal hareket mekanizmaları
• Küçük makine ve cihaz eksenleri
• Lineer konumlandırma sistemleri
• Alanın sınırlı olduğu mekanik hareket uygulamaları

Teknik Özellikler

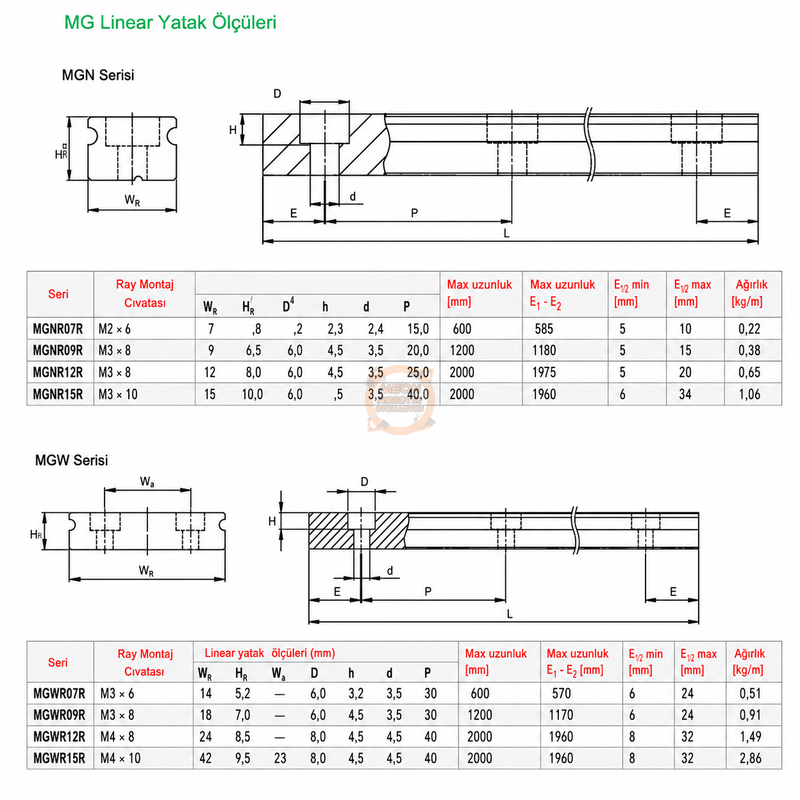

Teknik ray ölçüleri HIWIN tarafından yayımlanan MGNR09 verileriyle uyumludur.

Boyutlar ve Uyumluluk

MGNR9 rayın nominal genişliği 9 mm, yüksekliği 6,5 mm ve montaj delikleri arasındaki hatve 20 mm'dir. Ürün, uygun HIWIN MGN9C ve MGN9H tip minyatür kızak arabalarıyla doğrusal hareket sistemi oluşturmak üzere kullanılabilir.

Paket İçeriği

• 1 Adet HIWIN MGNR9 1200 mm Lineer Kızak Rayı
