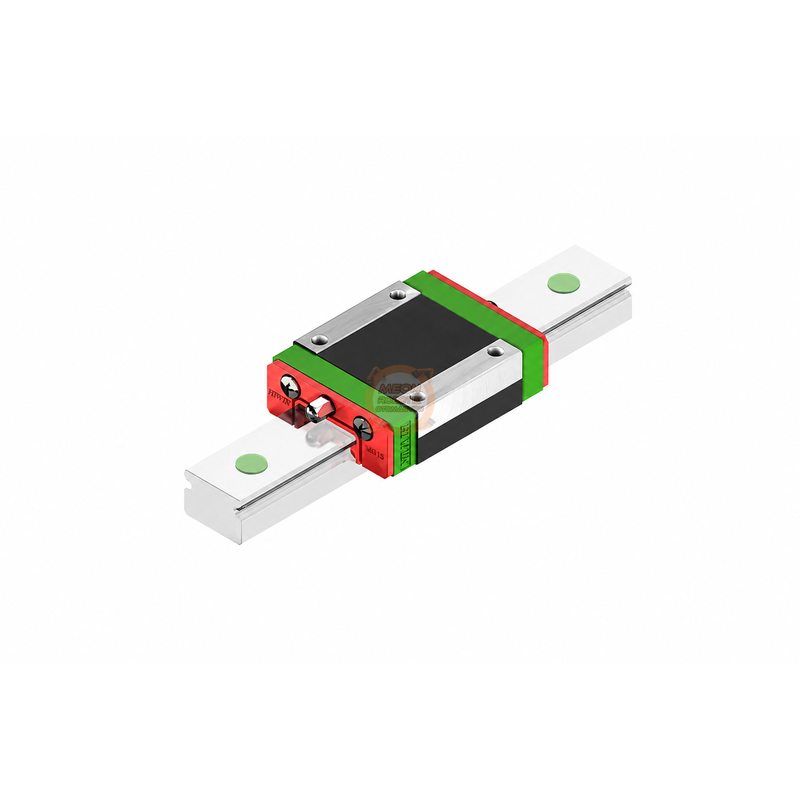

MGN7H, HIWIN MG Serisi içerisinde yer alan dar yapılı ve uzun tip minyatür lineer kızak arabasıdır. Kompakt mekanizmalarda hassas doğrusal hareket sağlamak için tasarlanmış olup 1,37 kN dinamik ve 1,96 kN statik temel yük kapasitesine sahiptir. 3D yazıcılar, ölçüm sistemleri, optik ekipmanlar ve mikroelektronik uygulamalarında kullanılabilir.

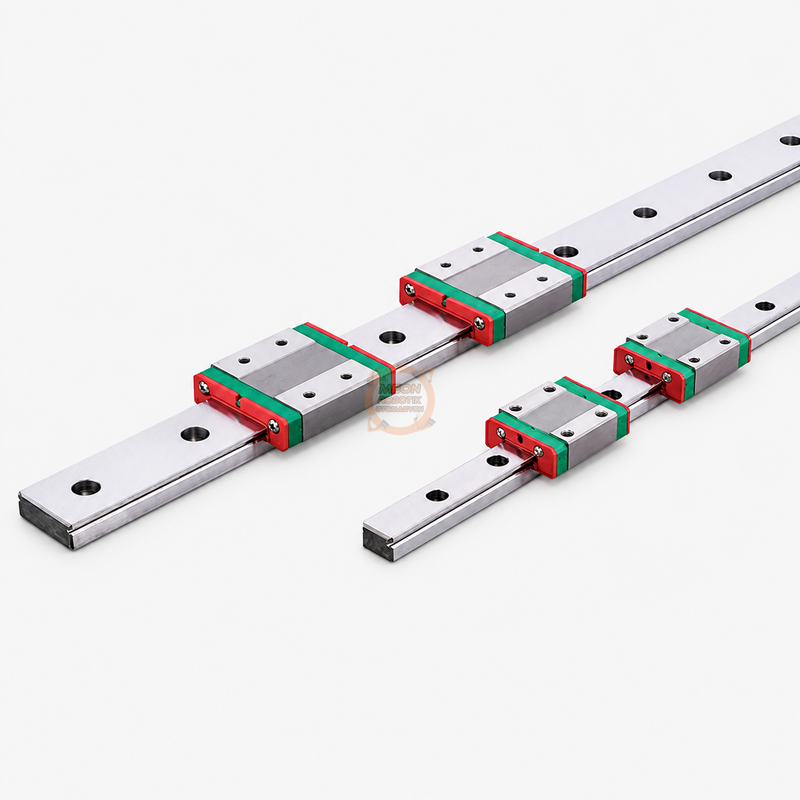

MGN7H, HIWIN MG Serisi minyatür lineer hareket sistemlerinde kullanılan uzun tip dar lineer kızak arabasıdır. Ray üzerinde bilyalı yuvarlanma prensibiyle doğrusal hareket sağlayarak kompakt mekanizmalarda hassas, rijit ve düşük profilli bir hareket çözümü oluşturur. MGN serisi; küçük cihazlar, ölçüm sistemleri, mikroelektronik, optik ekipmanlar ve 3D yazıcı uygulamaları gibi sınırlı montaj alanına sahip sistemler için geliştirilmiştir.

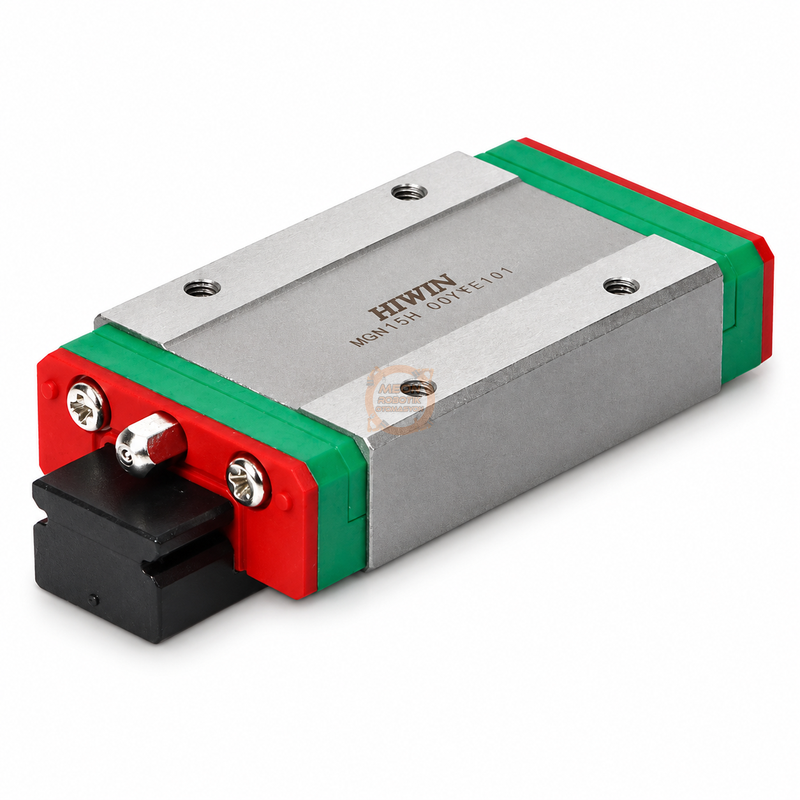

MGN7H, standart C tipi bloğa göre daha uzun H tipi gövde yapısına sahiptir. HIWIN'ın model tanımlamasında H, uzun blok tipini ifade eder. Blok 17 mm genişliğe, 30,8 mm toplam uzunluğa ve 8 mm montaj yüksekliğine sahiptir. Gothic-arch temas geometrisine sahip MGN serisi, farklı yönlerden gelen yükleri taşıyabilecek şekilde tasarlanmıştır.

MGN7H bloğun temel dinamik yük kapasitesi 1,37 kN, temel statik yük kapasitesi ise 1,96 kN'dur. Uzun blok yapısı sayesinde MGN7 ölçüsündeki kompakt lineer hareket uygulamalarında yüksek moment kapasitesinin gerekli olduğu tasarımlar için uygun bir seçenektir.

Öne Çıkan Özellikler

• HIWIN MG Serisi minyatür lineer kızak arabası
• MGN dar tip gövde yapısı
• H tipi uzun blok
• 17 mm blok genişliği
• 30,8 mm toplam blok uzunluğu
• 8 mm toplam montaj yüksekliği
• 1,37 kN temel dinamik yük kapasitesi
• 1,96 kN temel statik yük kapasitesi
• Gothic-arch bilya temas geometrisi
• Kompakt ve hassas lineer hareket uygulamalarına uygun

Kullanım Alanları

• 3D yazıcı ve hassas hareket mekanizmaları
• Ölçüm cihazları
• Mikroelektronik sistemler
• Optik ekipmanlar
• Minyatür makineler ve kompakt mekanizmalar
• Hassas doğrusal konumlandırma sistemleri

Teknik Özellikler

Boyutlar ve Uyumluluk

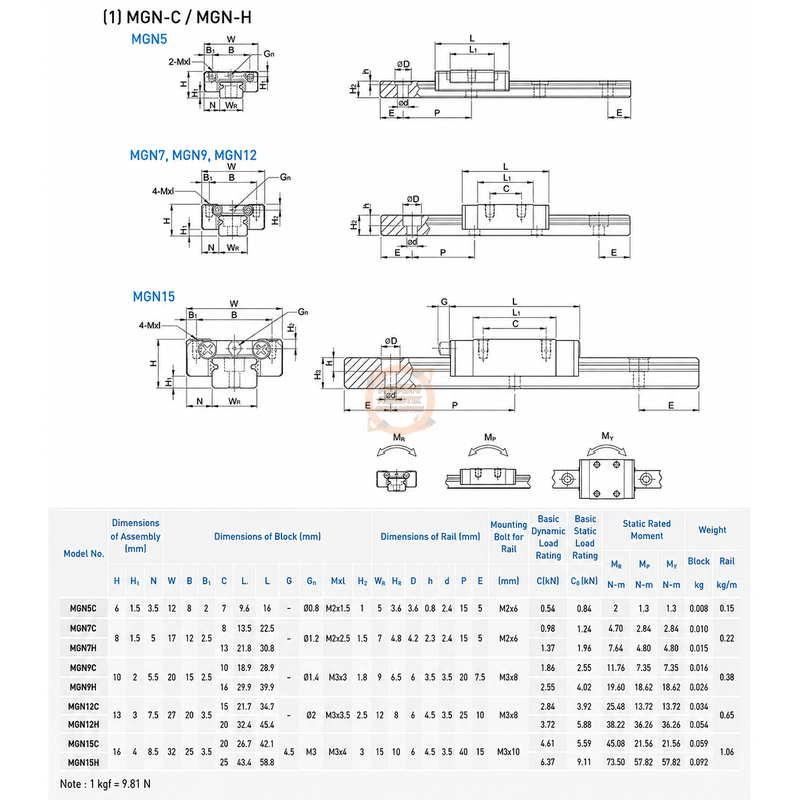

MGN7H kızak arabası, 7 mm sınıfındaki HIWIN MGN minyatür lineer ray sistemi için tasarlanmıştır. Blok genişliği 17 mm, toplam blok uzunluğu 30,8 mm ve toplam montaj yüksekliği 8 mm'dir. Montaj noktalarında M2 diş kullanılır. Ürün seçiminde ray ölçüsünün ve MGN7 sistem uyumluluğunun kontrol edilmesi önerilir.

Kaynaklar ve Dokümanlar

HIWIN MGN07H resmi ürün ve teknik bilgiler sayfası: HIWIN MGN07H Ürün Sayfası

HIWIN MG Serisi teknik bilgilerinin yer aldığı resmi katalog: HIWIN Linear Guideway Kataloğu
