HIWIN MGN9C Lineer Kızak Arabası Dar Tip - MG Serisi

HIWIN MGN9C Lineer Kızak Arabası Dar Tip - MG Serisi

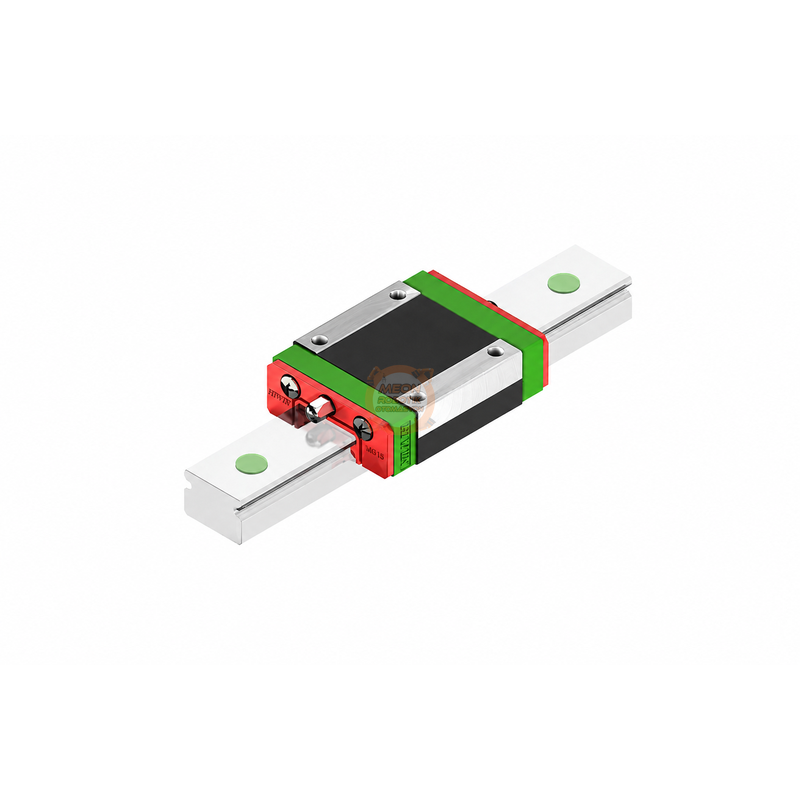

Lineer kızak sistemi için tasarlanan HIWIN MGN9C, 9 mm ray genişliğine sahip MG serisi dar tip kızak arabasıdır. Kompakt doğrusal hareket mekanizmalarında hassas ve rijit hareket yönlendirmesi sağlar. MGN9C modeli 1,86 kN temel dinamik ve 2,55 kN temel statik yük kapasitesine sahiptir.

Lineer kızak çözümü olan HIWIN MGN9C, MG serisinin 9 mm ray genişliğine sahip MGN dar blok ailesindeki kızak arabasıdır. Doğrusal hareketi kompakt bir yapı içerisinde yönlendirmek ve hareketli mekanizmalarda yüksek rijitlik sağlamak amacıyla kullanılır. Otomasyon ekipmanları, genel endüstriyel sistemler ve hassas makinelerde doğrusal hareket uygulamalarında değerlendirilebilir.

HIWIN MG serisi, üretici tarafından minyatür lineer kızak serisi olarak tanımlanır. Gotik ark temas tasarımı sayesinde farklı yönlerden oluşan moment yüklerine karşı yüksek rijitlik sağlayacak şekilde geliştirilmiştir. MGN serisi dar blok yapısına, MGW serisi ise daha geniş blok yapısına sahiptir. HIWIN ayrıca MG serisinde korozyona karşı dayanım amacıyla özel sınıf paslanmaz çelik malzemeler kullanıldığını belirtmektedir.

MGN9C'nin blok genişliği 20 mm, toplam blok uzunluğu 28,9 mm ve montaj yüksekliği 10 mm'dir. 9 mm genişliğindeki ray geometrisiyle çalışan bu lineer kızak, sınırlı montaj alanına sahip mekanizmalarda kompakt doğrusal hareket sistemi kurulmasına olanak tanır.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer kızak yapısı
• MGN dar blok tasarımı
• 9 mm ray genişliği
• 20 mm blok genişliği
• 28,9 mm blok uzunluğu
• 1,86 kN temel dinamik yük kapasitesi
• 2,55 kN temel statik yük kapasitesi
• 0,016 kg blok ağırlığı
• Gotik ark temas geometrisine sahip MG serisi yapı

Kullanım Alanları

• Kompakt otomasyon mekanizmaları
• Hassas doğrusal hareket sistemleri
• Genel endüstriyel makineler
• Hassas makine ve ekipmanlar
• Sınırlı montaj alanına sahip hareketli mekanizmalar

Teknik Özellikler

Boyutlar ve Uyumluluk

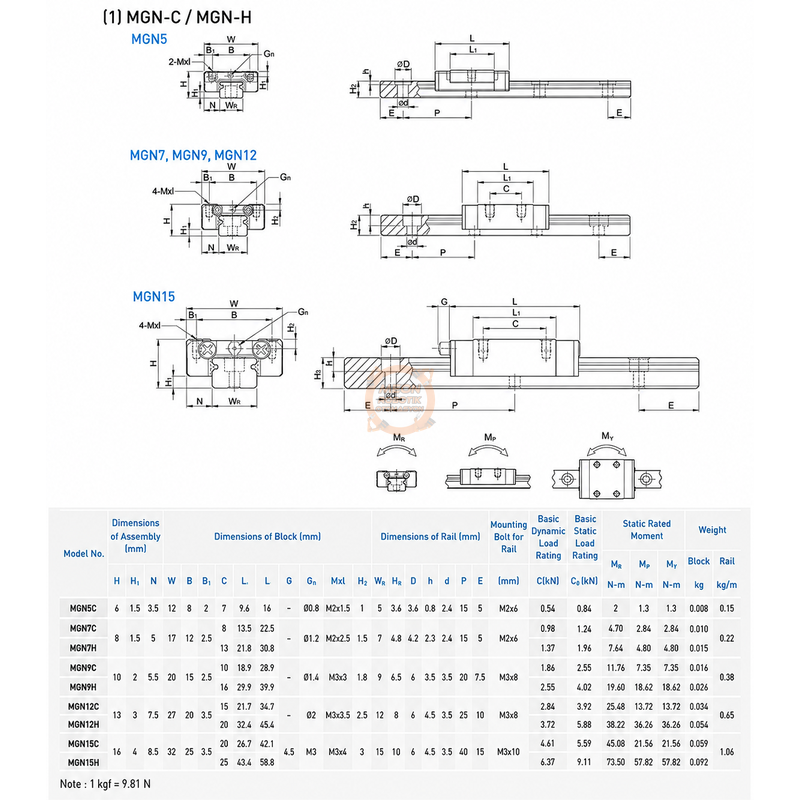

MGN9C kızak arabası, katalog verilerine göre 9 mm genişliğinde MGN ray geometrisi için tasarlanmıştır. Blok 20 mm genişliğe, 28,9 mm uzunluğa ve 10 mm montaj yüksekliğine sahiptir. Farklı marka veya farklı seri raylarla mekanik uyumluluğu doğrulanmadığından montaj öncesinde ray modelinin kontrol edilmesi önerilir.
