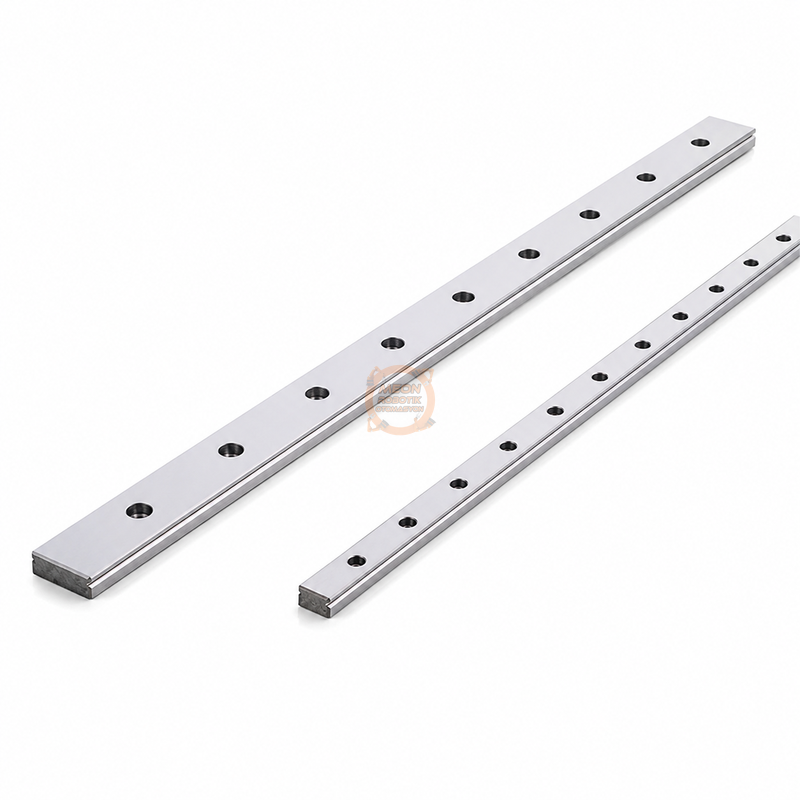

HIWIN MGNR15 15 mm Lineer Kızak Rayı -MG Serisi 1000 mm

Lineer kızak rayı HIWIN MGNR15, MG serisi 15 mm genişliğe sahip minyatür lineer hareket rayıdır. 1000 mm uzunluğu ile hassas ve doğrusal hareket gerektiren makine, otomasyon ve mekanik sistemlerde kullanılmak üzere tasarlanmıştır. MGN15 serisi kızak arabalarıyla birlikte lineer hareket sistemi oluşturulmasına imkan sağlar.

Lineer kızak rayı HIWIN MGNR15, kompakt yapıda hassas doğrusal hareket sistemleri oluşturmak için kullanılan MG serisi minyatür kızak rayıdır. Ray üzerinde çalışan uygun HIWIN MGN15 kızak arabasının kontrollü ve hassas biçimde doğrusal hareket etmesini sağlar. 15 mm ray genişliği ve 1000 mm ürün uzunluğu sayesinde kompakt otomasyon sistemleri, hassas mekanizmalar ve makine uygulamalarında kullanılabilir.

HIWIN MG serisi, dar alanlarda kullanılmaya yönelik minyatür lineer kızak yapısına sahiptir. Üreticinin MG serisinde kullandığı Gothic-arch temas geometrisi, farklı yönlerden oluşan moment yüklerine karşı rijitliği destekler. MGN yapısı ise MG serisinin dar tip lineer kızak grubunu ifade eder.

MGNR15 rayın nominal genişliği 15 mm, yüksekliği 10 mm ve montaj delikleri arasındaki adım 40 mm'dir. HIWIN teknik verilerinde MGNR15 ray ağırlığı yaklaşık 1,06 kg/m olarak belirtilmektedir. Bu nedenle 1000 mm uzunluğundaki ray, kompakt ölçüler korunurken daha uzun bir lineer hareket hattı oluşturmak isteyen uygulamalar için uygundur.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer ray
• MGNR15 model kodu
• 15 mm ray genişliği
• 1000 mm ray uzunluğu
• 10 mm ray yüksekliği
• 40 mm montaj deliği adımı
• Kompakt ve hassas doğrusal hareket sistemleri için uygun yapı
• MGN15 serisi kızak arabalarıyla kullanılabilir
• Dar tip MGN lineer kızak sistemi

Kullanım Alanları

• Hassas lineer hareket mekanizmaları
• Endüstriyel otomasyon sistemleri
• Kompakt makine ve cihaz mekanizmaları
• Pozisyonlama ve hareket sistemleri
• Küçük ölçekli doğrusal eksen uygulamaları
• Hassas mekanik ekipmanlar

Teknik Özellikler

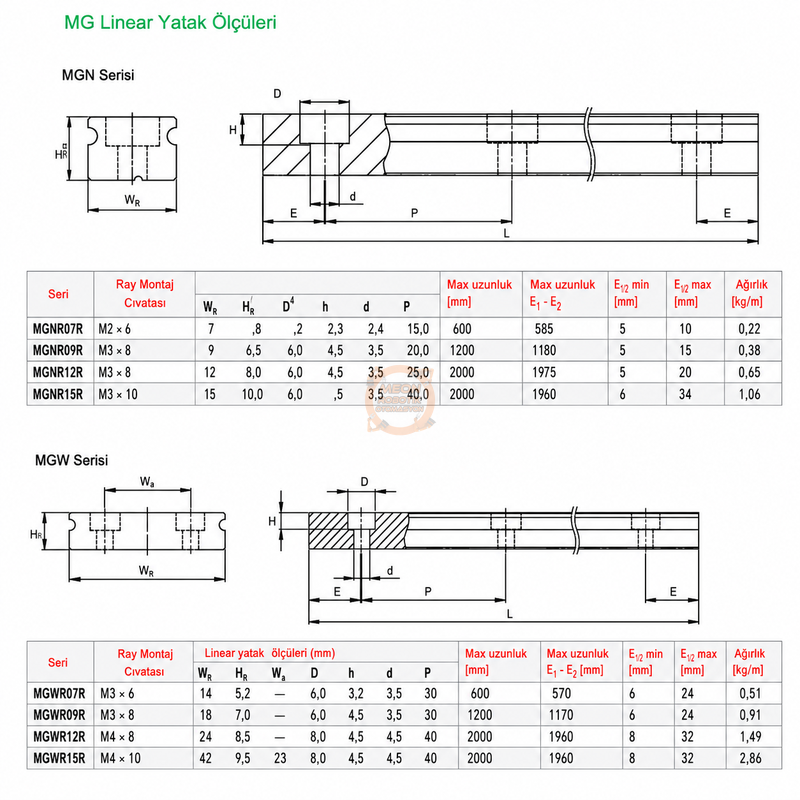

Ray ölçüleri HIWIN MG serisi teknik tablolarındaki MGNR15 verilerine dayanmaktadır.

Boyutlar ve Uyumluluk

MGNR15, 15 mm genişliğinde ve 10 mm yüksekliğinde dar tip minyatür bir lineer raydır. Ürünün satış uzunluğu 1000 mm'dir. Montaj delikleri boyunca nominal delik adımı 40 mm'dir.

Ray, HIWIN MGN15C ve MGN15H sınıfındaki 15 mm MGN kızak arabalarının kullanıldığı lineer sistemlerle aynı ölçü grubundadır.

Kaynaklar ve Dokümanlar

HIWIN MG Serisi Resmi Ürün Sayfası

HIWIN Linear Guideway Resmi Kataloğu

Yüklenen ASE Metal katalog dokümanı:

Paket İçeriği

• 1 Adet HIWIN MGNR15 15 mm Lineer Kızak Rayı
• Ray Uzunluğu: 1000 mm
