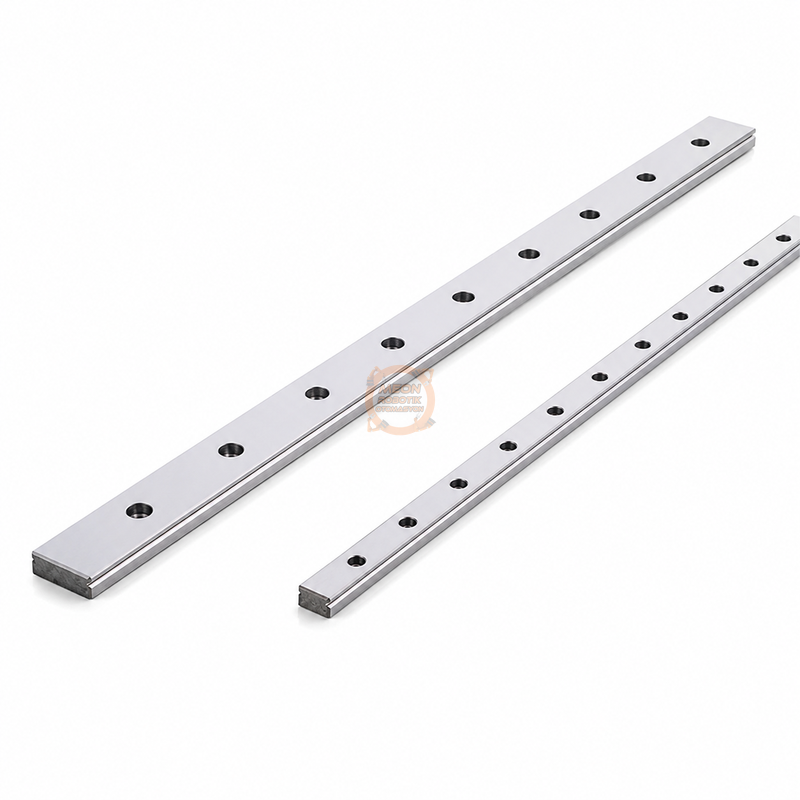

HIWIN MGNR7 7 mm Lineer Kızak Rayı - MG Serisi 600mm

HIWIN MGNR7 7 mm Lineer Kızak Rayı - MG Serisi

Lineer kızak sistemlerinin kompakt uygulamaları için geliştirilen Minyatür lineer kızak rayı HIWIN MGNR7, 7 mm ray genişliğine sahip MG serisi minyatür lineer raydır. Hassas doğrusal hareket gerektiren küçük mekanizmalar, otomasyon sistemleri ve kompakt makine tasarımlarında kullanılmak üzere geliştirilmiştir. MG serisinin dar yapısı, sınırlı montaj alanlarında lineer hareket sistemi oluşturmayı kolaylaştırır.

Lineer kızak sistemlerinde kılavuz ray görevi gören HIWIN MGNR7, MG serisinin 7 mm genişliğindeki minyatür ray modelidir. Lineer kızak arabasının ray boyunca kontrollü ve hassas doğrusal hareket gerçekleştirmesini sağlar. Kompakt yapısı sayesinde küçük makineler,Minyatür lineer kızak rayı hassas mekanizmalar ve alanın sınırlı olduğu otomasyon uygulamalarında kullanılabilir.

HIWIN MG serisi, küçük ve hafif lineer hareket sistemleri için tasarlanmış minyatür bir seridir. Gothic-arch temas geometrisi sayesinde farklı yönlerden gelen moment yüklerine karşı yüksek rijitlik sağlayacak şekilde geliştirilmiştir. MG serisinin çelik parçalarında korozyona dayanıklı martensitik çelik kullanılmaktadır.

MGNR7 lineer kızak rayının genişliği 7 mm, yüksekliği 4,8 mm'dir. Ray üzerindeki montaj deliklerinin merkezler arası mesafesi 15 mm'dir. Teknik katalogdaki MGN7 ölçü grubunda MGN7C ve MGN7H arabaları aynı 7 mm ray geometrisi ile gösterilmektedir.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer kızak rayı
• 7 mm kompakt ray genişliği
• 4,8 mm ray yüksekliği
• 15 mm montaj deliği adımı
• Korozyona dayanıklı çelik yapı
• Dar ve yer tasarrufu sağlayan MGN serisi tasarım
• Hassas ve kompakt doğrusal hareket uygulamalarına uygun
• MGN7 ölçü grubundaki kızak arabalarıyla kullanılmak üzere tasarlanmış yapı

Kullanım Alanları

• Hassas doğrusal hareket mekanizmaları
• Küçük otomasyon makineleri
• Kompakt robotik mekanizmalar
• Ölçüm ve test sistemleri
• Küçük boyutlu hareketli eksenler
• Hassas konumlandırma mekanizmaları
• Alanın sınırlı olduğu makine ve cihaz tasarımları

Teknik Özellikler

MGNR07R için HIWIN'ın güncel teknik tablosunda 7 mm genişlik, 4,8 mm yükseklik, 15 mm delik adımı ve 0,22 kg/m ray ağırlığı belirtilmektedir. Montaj geometrisi ve M2×6 montaj cıvatası bilgisi MG serisi teknik çiziminde yer almaktadır.

Boyutlar ve Uyumluluk

HIWIN MGNR7 ray, MGN serisinin 7 mm sınıfındaki dar tip lineer hareket sistemleri için geliştirilmiştir. Teknik katalogda MGN7C ve MGN7H kızak arabaları 7 mm genişliğindeki aynı ray ölçüleriyle gösterilmektedir. Rayın dar profili, standart ölçülü lineer kızakların fazla yer kapladığı kompakt uygulamalarda avantaj sağlar.

Paket İçeriği

• 1 Adet HIWIN MGNR7 7 mm Lineer Kızak Rayı
• Ray Uzunluğu: 600 mm
