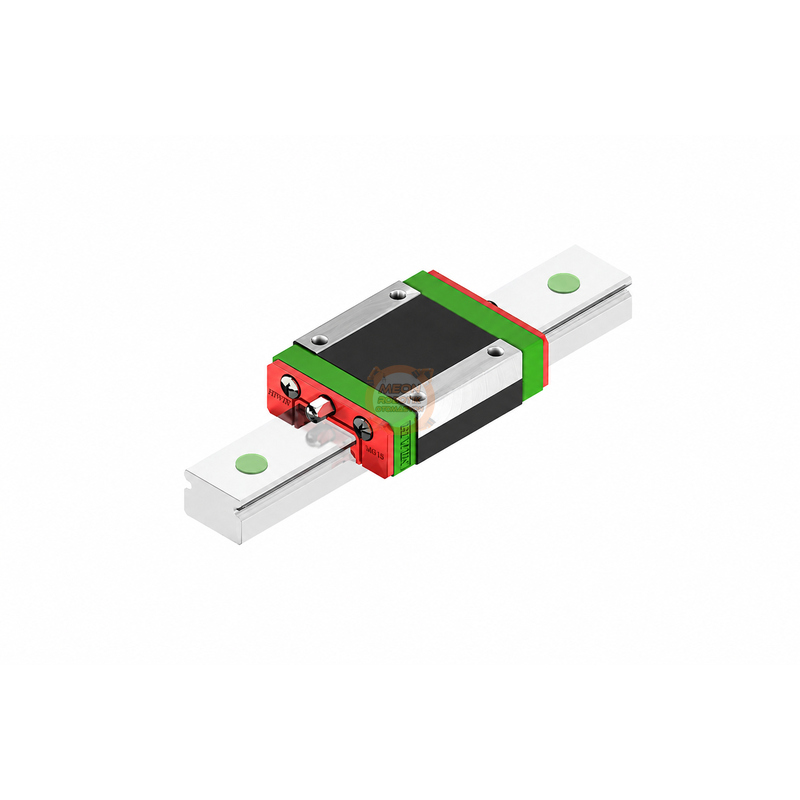

HIWIN MGN15C Lineer Kızak Arabası Dar Tip - MG Serisi
Lineer kızak HIWIN MGN15C, MG serisinin kompakt ve dar tip doğrusal hareket arabasıdır. Hassas ve düşük sürtünmeli doğrusal hareket sağlamak amacıyla profil ray üzerinde çalışan bilyalı yapıya sahiptir. Kompakt makine, konumlandırma ve otomasyon uygulamalarında kullanılabilir.
%15
1.966,78 ₺
1.671,76 ₺
Stok Kodu
sk2144
Fiyat
34,00 USD + KDV
Havale
1.621,61 TL
(%3,00 havale indirimi)
HIWIN MGN15C Lineer Kızak Arabası Dar Tip - MG Serisi
Lineer kızak HIWIN MGN15C, MG serisinin kompakt ve dar tip doğrusal hareket arabasıdır. Hassas ve düşük sürtünmeli doğrusal hareket sağlamak amacıyla profil ray üzerinde çalışan bilyalı yapıya sahiptir. Kompakt makine, konumlandırma ve otomasyon uygulamalarında kullanılabilir.
Lineer kızak HIWIN MGN15C, sınırlı montaj alanlarında hassas doğrusal hareket elde etmek için geliştirilen MG serisi dar tip kızak arabasıdır. Profil ray ile birlikte çalışan devridaimli bilyalı yapısı, hareketli mekanizmaların doğrusal eksen boyunca hassas biçimde yönlendirilmesini sağlar. Kompakt makine sistemleri, hassas konumlandırma mekanizmaları ve otomasyon ekipmanlarında doğrusal hareket elemanı olarak kullanılabilir.
HIWIN MG serisinde kullanılan Gothic-arch temas geometrisi, farklı yönlerden gelen yüklere ve momentlere karşı yüksek rijitlik sağlamaya yönelik tasarlanmıştır. MG serisi ayrıca korozyona karşı dayanım amacıyla özel sınıf paslanmaz çelik malzemeden üretilmektedir. MGN15C lineer kızak arabasının resmi HIWIN verilerine göre dinamik yük kapasitesi 4.610 N, statik yük kapasitesi ise 5.590 N'dir.
MGN15C modeli 32 mm genişliğe, 42,1 mm toplam uzunluğa ve 16 mm yüksekliğe sahiptir. Kompakt ölçüleri sayesinde montaj alanının sınırlı olduğu mekanik tasarımlarda kullanılabilir. HIWIN ürün sayfasında MGN15C için MGNR15R profil ray uyumlu ray seçeneği olarak belirtilmektedir.
Öne Çıkan Özellikler
- HIWIN MG serisi dar tip yapı
- Kompakt lineer kızak tasarımı
- Devridaimli bilyalı doğrusal hareket sistemi
- Gothic-arch temas geometrisi
- Yüksek rijitlik ve moment yüklerine karşı dayanım
- Özel sınıf paslanmaz çelik MG serisi yapı
- M3 montaj dişi
- MGNR15R profil ray ile kullanım
Kullanım Alanları
- Hassas doğrusal hareket mekanizmaları
- Kompakt makine sistemleri
- Hassas konumlandırma uygulamaları
- Otomasyon mekanizmaları
- Sınırlı montaj alanına sahip hareket sistemleri

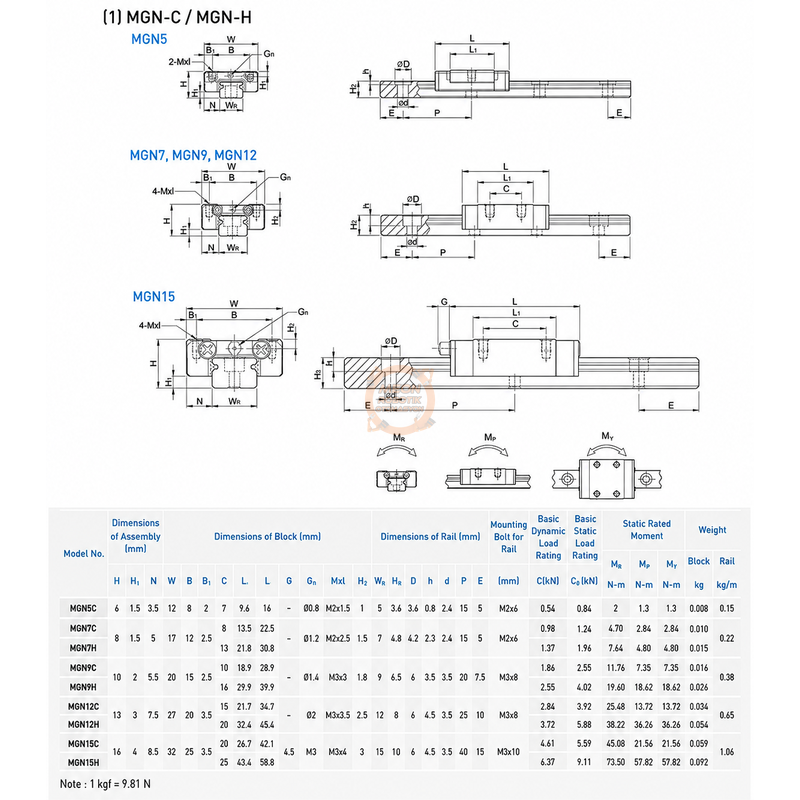

Teknik Özellikler
| Özellik | Değer |
|---|---|
| Marka | HIWIN |
| Seri | MG |
| Model | MGN15C |
| Tip | Dar tip lineer kızak arabası |
| Toplam Genişlik (W) | 32 mm |
| Toplam Uzunluk (L) | 42,1 mm |
| Toplam Yükseklik (H) | 16 mm |
| Gövde Uzunluğu (L1) | 26,7 mm |
| Montaj Delikleri Arası B | 25 mm |
| Montaj Delikleri Arası C | 20 mm |
| Montaj Dişi | M3 |
| Dinamik Yük Kapasitesi (C) | 4.610 N |
| Statik Yük Kapasitesi (C0) | 5.590 N |
| Statik Moment M0X | 45,1 Nm |
| Statik Moment M0Y | 21,6 Nm |
| Statik Moment M0Z | 21,6 Nm |
Teknik ölçü ve yük değerleri HIWIN'in MGN15C ürün verilerinden alınmıştır.
Boyutlar ve Uyumluluk
MGN15C lineer kızak arabasının toplam ölçüleri 32 mm genişlik, 42,1 mm uzunluk ve 16 mm yüksekliktir. HIWIN resmi ürün sayfasında uyumlu profil ray olarak MGNR15R belirtilmektedir.
Kaynaklar ve Dokümanlar HIWIN Linear Guideways Resmi Ürün Sayfası
HIWIN Linear Guideway Resmi Kataloğu
