HIWIN MGN7C Lineer Kızak Arabası Dar Tip - MG Serisi

HIWIN MGN7C Lineer Kızak Arabası Dar Tip - MG Serisi

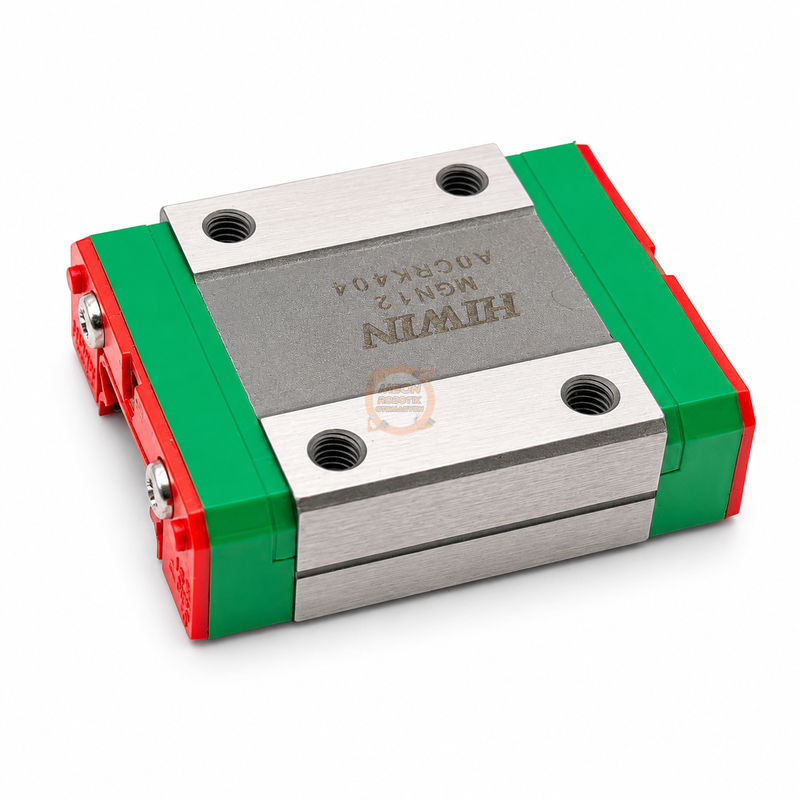

MGN7C, HIWIN MG serisinde yer alan dar tip minyatür lineer kızak arabasıdır. MGN7 lineer ray üzerinde hassas ve kontrollü doğrusal hareket sağlamak için tasarlanmıştır. Kompakt yapısı sayesinde alanın sınırlı olduğu lineer hareket ve otomasyon uygulamalarında kullanılabilir.

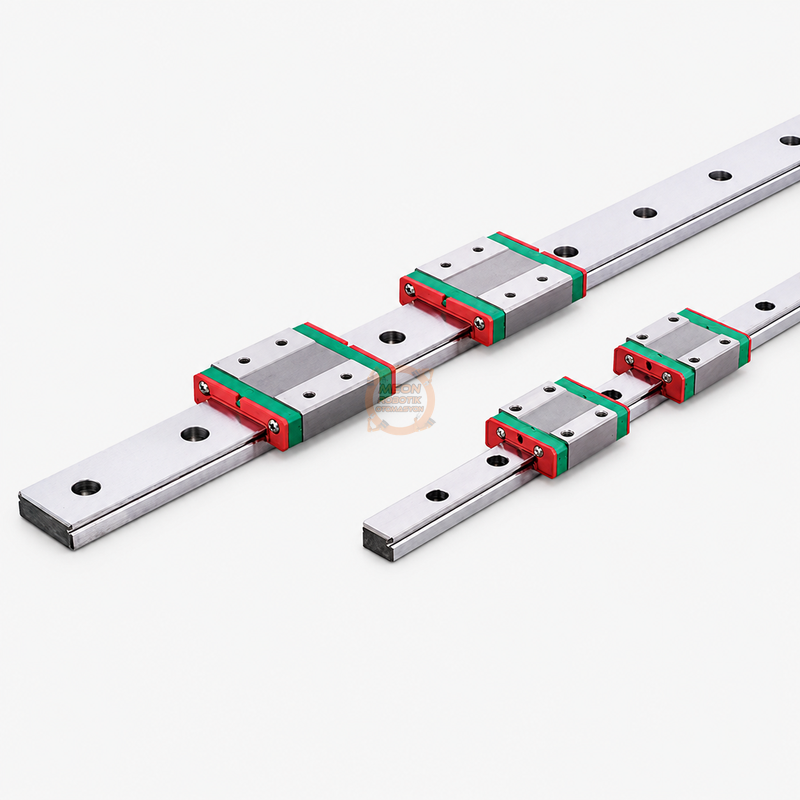

MGN7C, HIWIN MG serisine ait dar tip minyatür lineer kızak arabasıdır. MGN7 sınıfı ray üzerinde bilyalı devridaim prensibiyle doğrusal hareket sağlarken hareketli mekanizmanın ray boyunca yönlendirilmesine ve yüklerin taşınmasına yardımcı olur. Kompakt ölçüleri sayesinde küçük mekanik sistemler, otomasyon uygulamaları, ölçüm sistemleri ve hassas hareket mekanizmalarında kullanılabilir.

HIWIN MG serisi, kompakt boyutuyla birlikte Gothic-arch temas geometrisine sahiptir. Bu yapı yüksek rijitlik ve farklı yönlerden oluşan moment yüklerine karşı dayanım sağlamak amacıyla tasarlanmıştır. MGN serisi, MG ailesinin dar tip blok seçeneğidir. HIWIN ayrıca MG serisinde korozyon direnci amacıyla özel kalite paslanmaz çelik kullanıldığını belirtmektedir.

MGN7C modelinin toplam blok uzunluğu 22,5 mm, genişliği 17 mm ve montaj yüksekliği 8 mm'dir. Temel dinamik yük kapasitesi 0,98 kN, temel statik yük kapasitesi ise 1,24 kN olarak belirtilmiştir. Kompakt ölçülerine rağmen üç moment yönünde de tanımlanmış yük kapasitesine sahip olması, küçük boyutlu hassas hareket sistemlerinde kullanımını destekler.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer kızak arabası
• Dar tip MGN blok tasarımı
• MGN7 ölçü sınıfına uygun yapı
• Kompakt 22,5 mm blok uzunluğu
• 17 mm blok genişliği
• 8 mm montaj yüksekliği
• Temel dinamik yük kapasitesi: 0,98 kN
• Temel statik yük kapasitesi: 1,24 kN
• Gothic-arch temas geometrisine sahip MG serisi tasarımı
• Korozyona karşı direnç sağlayan özel kalite paslanmaz çelik MG serisi yapısı

Kullanım Alanları

• Kompakt lineer hareket mekanizmaları
• Hassas konumlandırma sistemleri
• Küçük otomasyon makineleri
• Ölçüm ve test cihazları
• 3D yazıcı hareket mekanizmaları
• Mikroelektronik ve optik sistemler

HIWIN, minyatür lineer kızakların özellikle küçük cihazlar, ölçüm sistemleri, mikroelektronik, optik uygulamalar ve 3D baskı sistemlerinde kullanılabildiğini belirtmektedir.

Teknik Özellikler

Boyutlar ve Uyumluluk

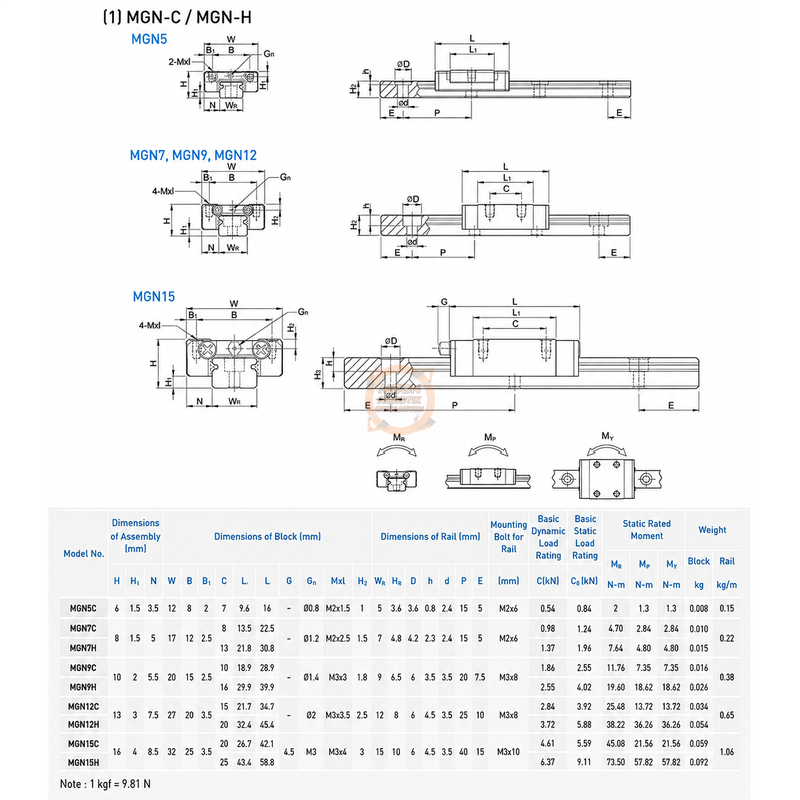

MGN7C blok 17 mm genişliğe, 22,5 mm toplam uzunluğa ve 8 mm montaj yüksekliğine sahiptir. Teknik çizimde blokla kullanılan rayın genişliği 7 mm, yüksekliği ise 4,8 mm olarak gösterilmektedir. Ray üzerindeki montaj deliklerinin merkez aralığı 15 mm'dir.

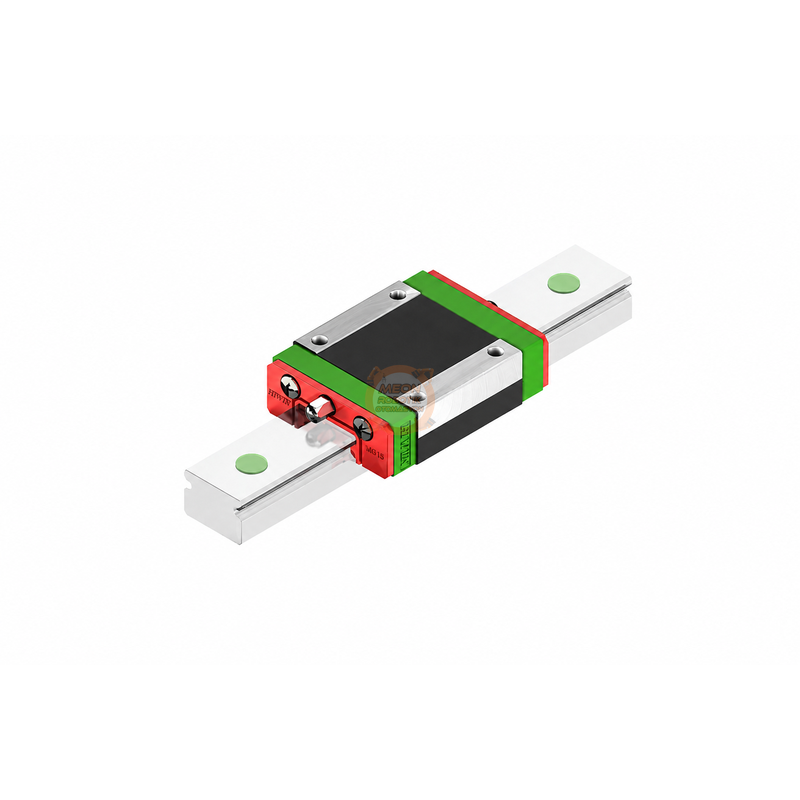

Ürün, HIWIN MG serisinin MGN7 ölçü sınıfındaki ray yapısı ile birlikte kullanılmak üzere tasarlanmıştır. Ray ve araba seçimi yapılırken aynı ölçü sınıfının kullanılması önemlidir.
