HIWIN MGN15H Uzun Lineer Kızak Arabası Dar Tip - MG Serisi

HIWIN MGN15H Uzun Lineer Kızak Arabası Dar Tip - MG Serisi

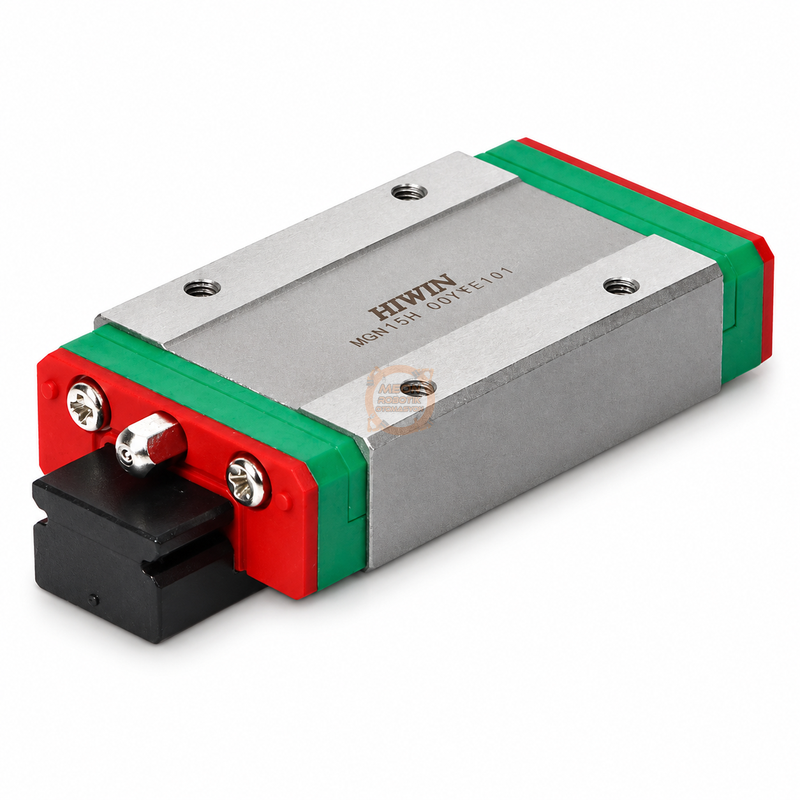

Lineer kızak sistemlerinde kullanılan HIWIN MGN15H, MG serisine ait dar tip ve uzun gövdeli minyatür kızak arabasıdır. MGN15 ray sistemi üzerinde hassas ve kararlı doğrusal hareket elde etmek için tasarlanmıştır. Uzun H tipi gövdesi, MGN15C standart tip arabaya göre daha yüksek yük kapasitesi sunar.

Lineer kızak uygulamaları için geliştirilen HIWIN MGN15H, MG serisinin 15 mm sınıfındaki dar tip ve uzun kızak arabasıdır. Doğrusal hareket sistemlerinde yükün ray üzerinde hassas, düşük boşluklu ve kararlı biçimde taşınmasını sağlar. Kompakt makine tasarımları, hassas konumlandırma mekanizmaları ve otomasyon sistemlerinde kullanılabilir.

MGN15H modelindeki H, standart MGN15C modele kıyasla daha uzun araba yapısını ifade eder. MGN15H'nin toplam uzunluğu 58,8 mm ve genişliği 32 mm'dir. HIWIN verilerine göre dinamik yük kapasitesi 6.370 N, statik yük kapasitesi ise 9.110 N'dur. Bu değerler, MGN15C modele göre daha yüksek yük taşıma kapasitesi sağlar.

HIWIN MG serisi, kompakt ölçülerin önemli olduğu doğrusal hareket uygulamaları için geliştirilmiş minyatür lineer kızak ailesidir. MGN15H uzun araba yapısı sayesinde yükün araba üzerinde daha geniş bir alana dağıtılmasının istendiği sistemlerde tercih edilebilir.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer hareket arabası
• MGN15H uzun gövde tipi
• Dar tip MGN yapısı
• 32 mm araba genişliği
• 58,8 mm toplam araba uzunluğu
• 6.370 N dinamik yük kapasitesi
• 9.110 N statik yük kapasitesi
• Kompakt ve hassas doğrusal hareket uygulamalarına uygun yapı

Kullanım Alanları

• Hassas doğrusal hareket sistemleri
• Endüstriyel otomasyon mekanizmaları
• Kompakt makine ve ekipmanlar
• Robotik hareket mekanizmaları
• Konumlandırma ve hareket eksenleri
• Küçük ölçekli CNC ve mekanik hareket sistemleri

Teknik Özellikler

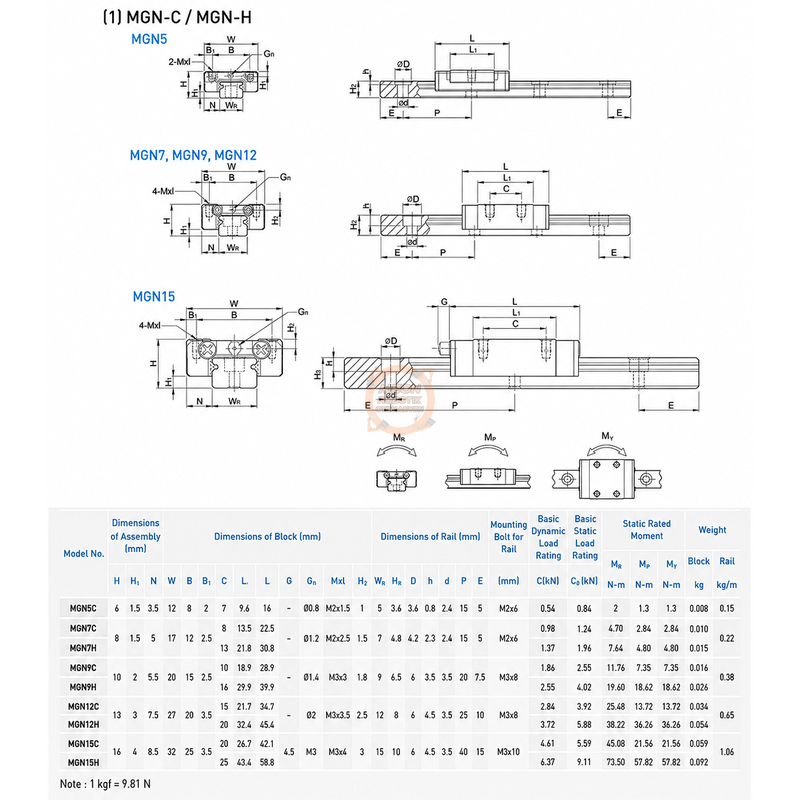

Teknik ölçüler ve yük değerleri HIWIN'ın MGN15H ürün verilerinden alınmıştır.

Boyutlar ve Uyumluluk

MGN15H lineer kızak arabası, HIWIN MG serisinin MGN15 sınıfındaki ray sistemi için tasarlanmıştır. Araba 32 mm genişliğe, 16 mm toplam yüksekliğe ve 58,8 mm toplam uzunluğa sahiptir. Uzun H tipi gövde, standart C tipe göre daha yüksek yük kapasitesi sağlar.

Kaynaklar ve Dokümanlar

HIWIN MGN15H resmi ürün bilgileri: HIWIN MGN15H Resmi Ürün Sayfası

HIWIN MG serisi teknik katalog: HIWIN Linear Guideway Kataloğu
