HIWIN MGN12C Lineer Kızak Arabası Dar Tip - MG Serisi

HIWIN MGN12C Lineer Kızak Arabası Dar Tip - MG Serisi

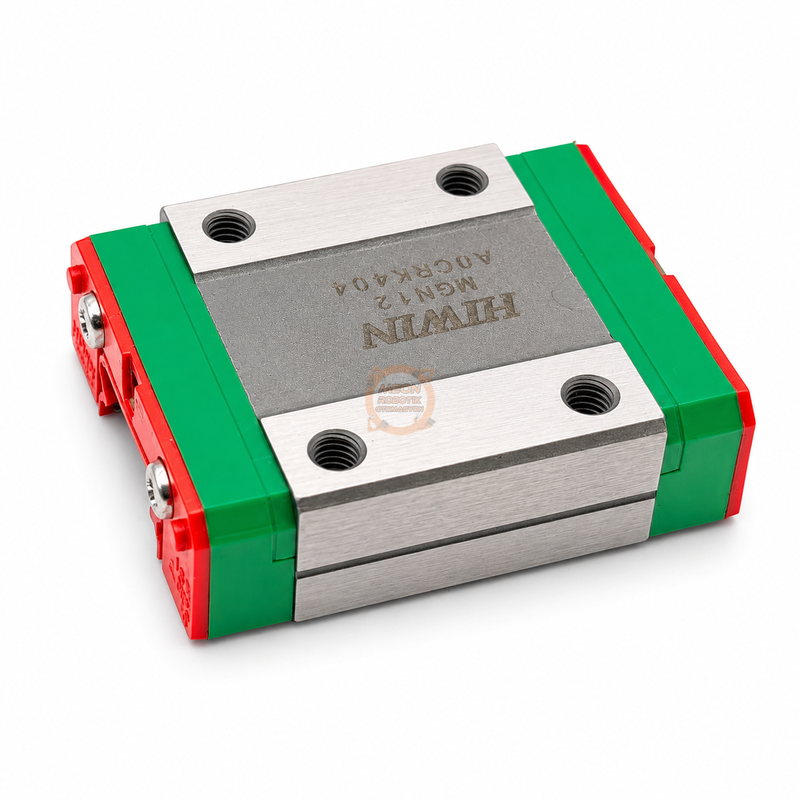

Lineer kızak sistemleri için geliştirilen HIWIN MGN12C, MG serisinin kompakt ve dar tip standart kızak arabasıdır. Hassas doğrusal hareket gerektiren mekanizmalarda MGN12 boyutundaki ray üzerinde düşük sürtünmeli ve rijit hareket sağlar. Robotik, ölçüm sistemleri ve kompakt otomasyon uygulamalarında kullanılabilir.

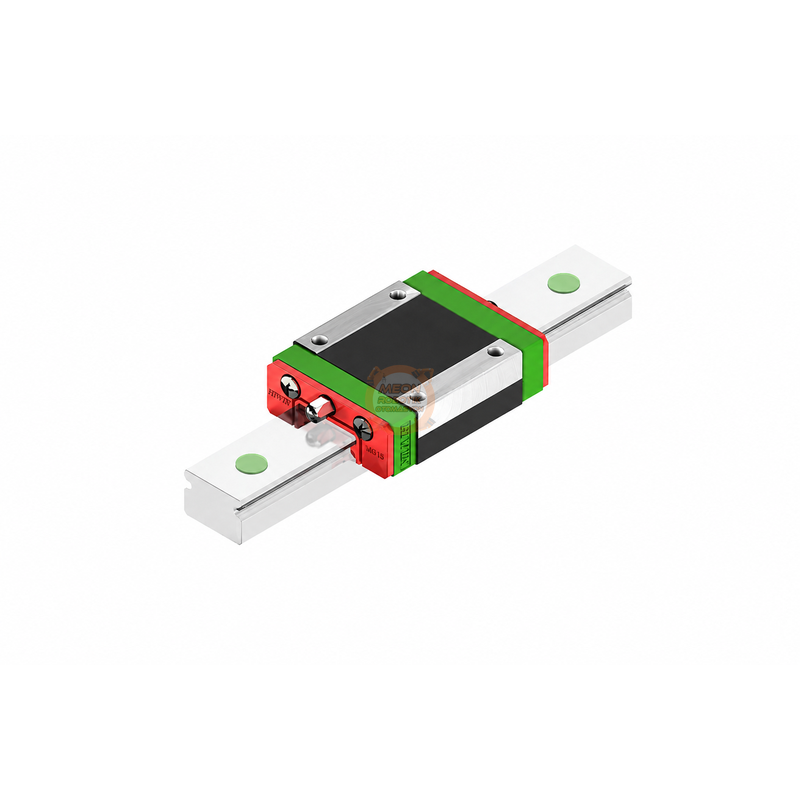

Lineer kızak uygulamaları için tasarlanan HIWIN MGN12C, MG serisine ait MGN dar tip minyatür kızak arabasıdır. Ray ve araba arasında dolaşan bilyalar sayesinde hassas, düşük sürtünmeli ve kontrollü doğrusal hareket elde edilmesini sağlar. Kompakt ölçülerin önemli olduğu robotik sistemler, ölçüm ekipmanları, PCB/IC ekipmanları ve otomasyon mekanizmalarında kullanılabilir.

MGN serisi, HIWIN'ın küçük montaj alanlarına yönelik minyatür lineer kızak çözümüdür. MGN12C modelindeki C kodu standart blok tipini, MGN kodu ise serinin dar tip yapısını ifade eder. Gothic arch temas geometrisi sayesinde farklı yönlerden gelen yükleri karşılayabilecek rijit bir hareket yapısı sunar. MGN12C'nin kompakt gövdesi 27 mm genişliğe, 34,7 mm uzunluğa ve 13 mm toplam yüksekliğe sahiptir.

2.840 N temel dinamik ve 3.920 N temel statik yük kapasitesine sahip olan bu lineer kızak arabası, küçük boyutuna rağmen hassas hareket sistemlerinde kullanılabilecek mekanik kapasite sunar. Bilyaların blok içerisinde tutulmasını sağlayan retainer yapısı ve uç sızdırmazlık elemanları, MGN serisinin kompakt yapısının önemli parçalarıdır. MGN12 boyutundaki uygun HIWIN ray sistemiyle birlikte kullanılarak hassas eksen ve konumlandırma mekanizmaları oluşturulabilir.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer kızak arabası
• MGN dar tip gövde yapısı
• C tipi standart blok
• Kompakt ve hafif tasarım
• Gothic arch temas geometrisi
• Farklı yönlerden gelen yüklere karşı yüksek rijitlik
• Bilya tutucu yapısı
• MGN12 boyutundaki ray sistemiyle kullanım
• Hassas ve tekrarlanabilir doğrusal hareket uygulamalarına uygun

Kullanım Alanları

• Robotik sistemler
• Otomasyon ekipmanları
• Hassas ölçüm cihazları
• PCB ve IC ekipmanları
• Medikal teknoloji ekipmanları
• Küçük doğrusal hareket mekanizmaları
• Kompakt konumlandırma sistemleri

HIWIN, MG serisini özellikle küçük montaj alanı gerektiren cihazlar ile robotik, ölçüm ve otomasyon uygulamaları için tanımlamaktadır.

Teknik Özellikler

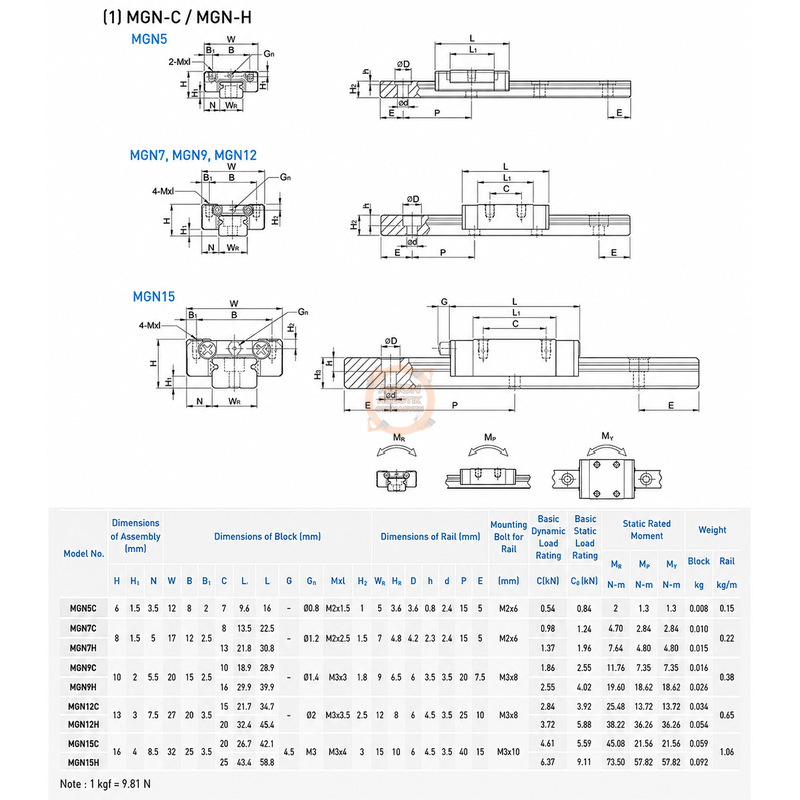

Teknik ölçüler ve yük değerleri HIWIN'ın MGN12C ürün verileriyle uyumludur.

Boyutlar ve Uyumluluk

MGN12C lineer kızak arabasının gövde ölçüleri 27 × 34,7 × 13 mm'dir. Model, HIWIN MG serisinin MGN12 boyutundaki dar tip ray sistemi için tasarlanmıştır. Montaj bağlantılarında M3 diş yapısı kullanılmaktadır.

Kaynaklar ve Dokümanlar

HIWIN Linear Guideways Resmi Ürün Sayfası

HIWIN Linear Guideway Resmi Kataloğu
