HIWIN MGN12H Uzun Lineer Kızak Arabası Dar Tip - MG Serisi

HIWIN MGN12H Uzun Lineer Kızak Arabası Dar Tip - MG Serisi

Lineer kızak sistemlerinde hassas ve kararlı doğrusal hareket sağlamak için tasarlanan HIWIN MGN12H, MG serisine ait uzun tip dar kızak arabasıdır. 27 mm genişliğe ve 45,4 mm uzunluğa sahip MGN12H, HIWIN MGNR12 raylarla birlikte kullanılmak üzere tasarlanmıştır. Kompakt yapısı sayesinde otomasyon, hassas mekanizma ve makine uygulamalarında kullanılabilir.

Lineer kızak uygulamalarında kullanılan HIWIN MGN12H, HIWIN MG serisinin MGN dar tip yapısına sahip uzun kızak arabasıdır. Ray üzerinde bilyalı dolaşım sistemiyle doğrusal hareket sağlar ve kompakt mekanizmalarda hassas hareket elde edilmesine yardımcı olur. MGN12H, özellikle sınırlı montaj alanında güvenilir bir lineer kızak çözümüne ihtiyaç duyulan otomasyon ve makine sistemleri için geliştirilmiştir.

HIWIN MG serisi, minyatür ekipmanlara yönelik kompakt tasarımı ve Gothic-arch temas geometrisiyle farklı yönlerden gelen yükleri taşıyabilecek şekilde tasarlanmıştır. MGN serisi MG ailesinin dar tip versiyonudur; model kodundaki H ifadesi ise uzun blok tipini belirtir.

MGN12H lineer kızak arabasının toplam yüksekliği 13 mm, genişliği 27 mm ve toplam uzunluğu 45,4 mm'dir. Üretici verilerine göre dinamik yük kapasitesi 3720 N, statik yük kapasitesi ise 5880 N'dur.

Öne Çıkan Özellikler

• HIWIN MG serisi minyatür lineer kızak arabası
• MGN dar tip gövde yapısı
• H uzun blok tasarımı
• 27 mm araba genişliği
• 45,4 mm araba uzunluğu
• 13 mm toplam yükseklik
• Dinamik yük kapasitesi: 3720 N
• Statik yük kapasitesi: 5880 N
• M3 montaj dişi
• MGNR12 ray serisi ile uyumlu

Kullanım Alanları

• Endüstriyel otomasyon sistemleri
• Hassas doğrusal hareket mekanizmaları
• Kompakt makine ve ekipmanlar
• Lineer hareket sistemleri
• Ölçüm ve konumlandırma mekanizmaları
• Küçük ölçekli mekanik hareket sistemleri

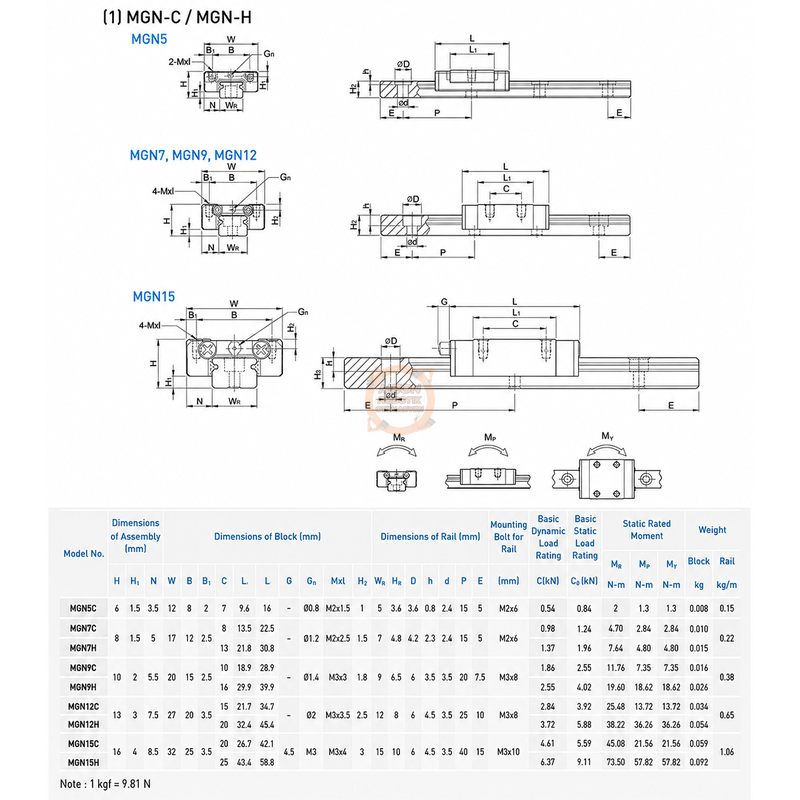

Teknik Özellikler

Boyutlar ve Uyumluluk

HIWIN MGN12H lineer kızak arabası, üreticinin MGNR12R profil rayı ile uyumlu olarak listelenmektedir. MGNR12R rayın genişliği 12 mm, yüksekliği ise 8 mm'dir. MGN12H araba seçilirken ray serisinin ve ölçüsünün uyumlu olduğundan emin olunmalıdır.

Kaynaklar ve Dokümanlar

HIWIN MGN12H Resmi Ürün Bilgileri

HIWIN MG Serisi Lineer Kızak Bilgileri

HIWIN Lineer Kızak Kataloğu PDF
