Minyatür Lineer Kızak ve Arabalar

Minyatür lineer kızak ve kızak arabaları; sınırlı montaj alanlarında hassas, düşük sürtünmeli ve kontrollü doğrusal hareket oluşturmak amacıyla kullanılan kompakt lineer hareket elemanlarıdır. Standart endüstriyel lineer kızaklara göre daha küçük kesitlere sahip olan bu sistemler, özellikle hafif ve orta yüklerin yüksek doğrulukla taşınması gereken makine ve otomasyon uygulamalarında tercih edilir.

Meon Robotik Otomasyon Minyatür Lineer Kızak & Arabalar kategorisinde özellikle HIWIN MG serisi içerisinde yer alan MGN dar tip lineer kızak çözümleri bulunmaktadır. Kategoride 7 mm ve 9 mm ray genişliğine sahip HIWIN lineer kızak modelleri, bunlarla uyumlu kızak arabaları ve farklı uzunluklardaki lineer ray seçenekleri yer almaktadır. HIWIN MG serisi, kompakt yapısına rağmen hassas hareket yönlendirmesi ve moment yüklerine karşı rijitlik gerektiren sistemler için geliştirilmiş minyatür lineer hareket ailesidir.

Bilyalı dolaşım yapısına sahip lineer hareket sistemi, kızak arabasının ray üzerinde düşük sürtünmeyle ilerlemesini sağlar. Böylece CNC mekanizmaları, 3D yazıcılar, elektronik üretim makineleri, kamera hareket sistemleri, laboratuvar cihazları ve kompakt otomasyon ekipmanlarında düzgün ve tekrarlanabilir hareket elde edilebilir.

HIWIN MG Serisi Minyatür Lineer Kızak Çeşitleri

HIWIN MGN7 Serisi 7 mm Minyatür Lineer Kızaklar

MGN7 serisi, son derece sınırlı montaj alanına sahip mekanizmalar için geliştirilen kompakt HIWIN lineer kızak seçeneklerinden biridir. 7 mm ray genişliğine sahip sistemlerde MGN7 lineer kızak arabası ile MGNR7 ray birlikte kullanılır. Küçük gövde ölçüleri sayesinde masaüstü CNC uygulamaları, ölçüm mekanizmaları, elektronik cihazlar ve küçük robotik sistemlerde değerlendirilebilir.

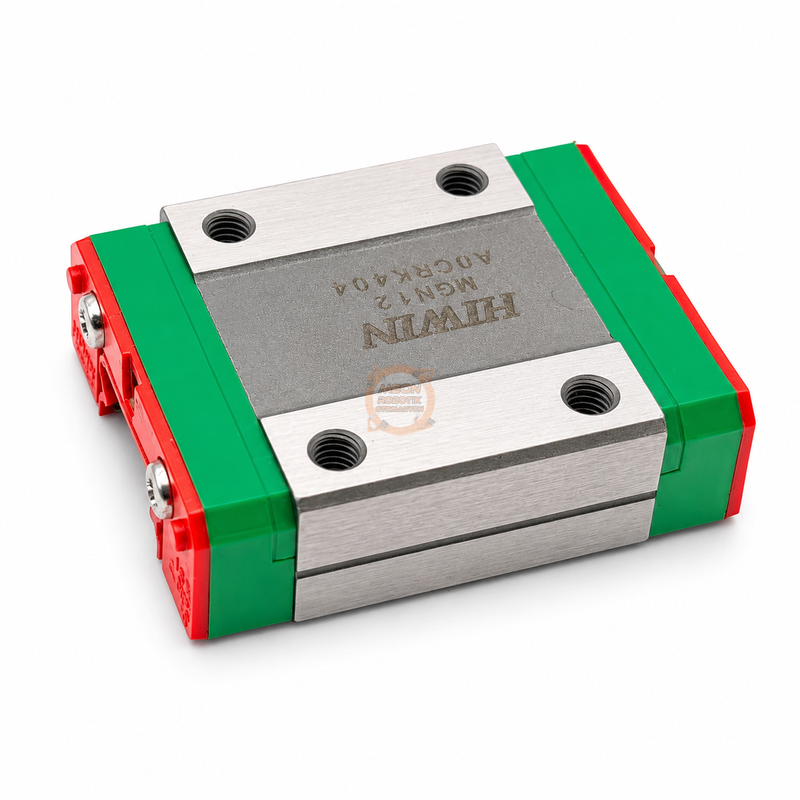

Kategoride bulunan HIWIN MGN7C dar tip kızak arabası, kompakt C tipi blok yapısına sahiptir. Uyumlu MGNR7 lineer ray ile birlikte kullanılarak küçük hacimde hassas doğrusal hareket altyapısı kurulabilir. Meon Robotik Otomasyon'da yer alan MGNR7 ray seçeneği 600 mm uzunlukta sunulmaktadır.

HIWIN MGN9 Serisi 9 mm Minyatür Lineer Kızaklar

Bir üst ölçü sınıfında bulunan MGN9 lineer kızak sistemleri, 9 mm genişliğindeki MGNR9 ray geometrisiyle çalışır. MGN7 serisine göre daha büyük blok ve ray kesiti sunması nedeniyle montaj alanının izin verdiği uygulamalarda daha yüksek mekanik rijitlik ihtiyacı için değerlendirilebilir.

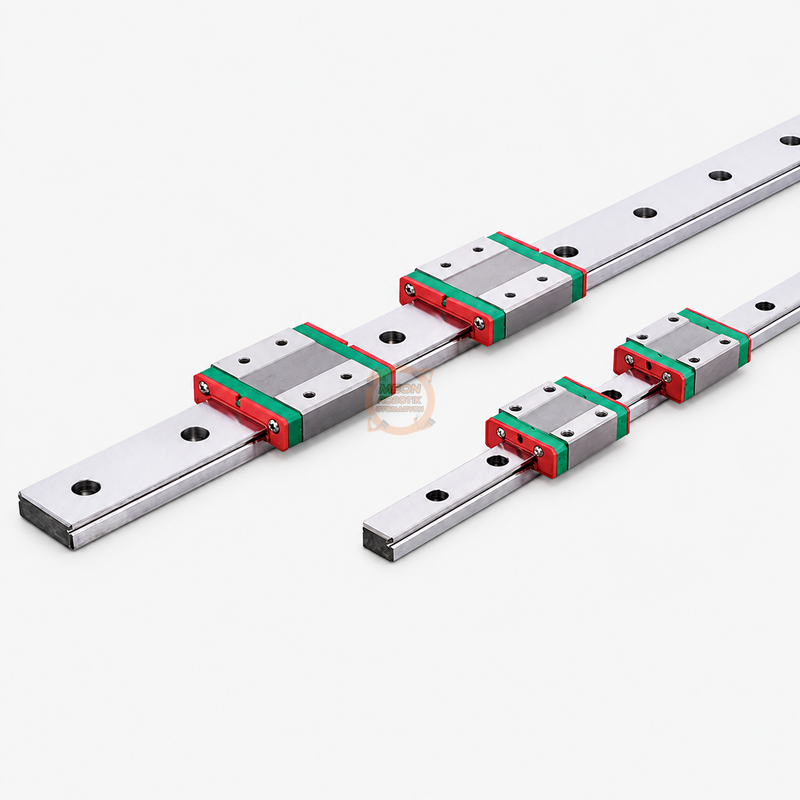

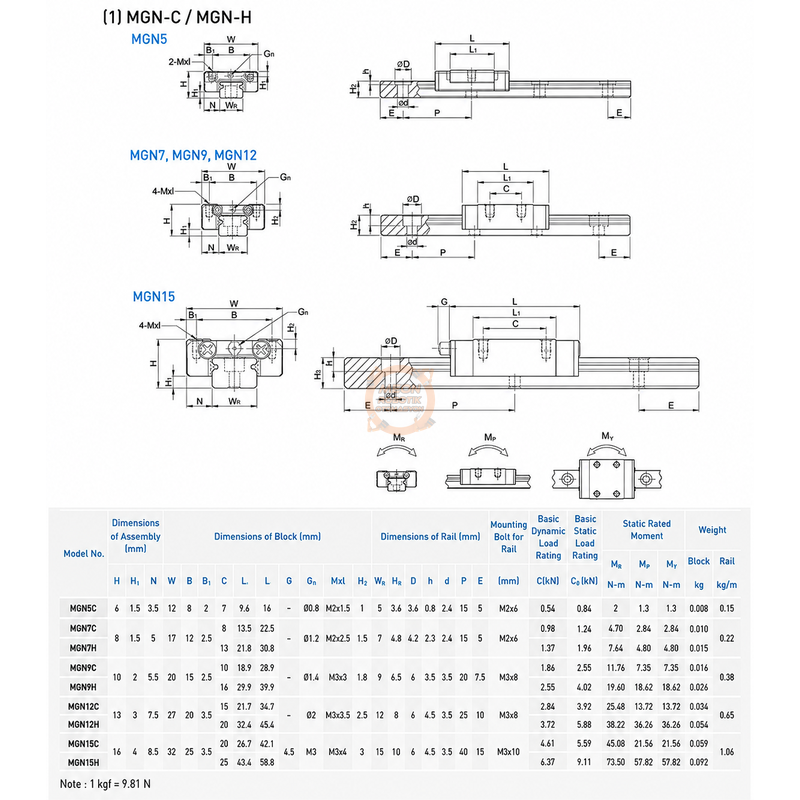

Kategoride yer alan HIWIN MGN9C dar tip kızak arabası 9 mm ray geometrisi için tasarlanmıştır. MGN9C modeli 20 mm blok genişliği, 28,9 mm toplam blok uzunluğu ve 10 mm montaj yüksekliğine sahiptir. Temel dinamik yük kapasitesi 1,86 kN, temel statik yük kapasitesi ise 2,55 kN olarak belirtilmektedir. Bu özellikleriyle kompakt otomasyon ve hassas makine uygulamalarında güçlü bir kızak arabası seçeneğidir.

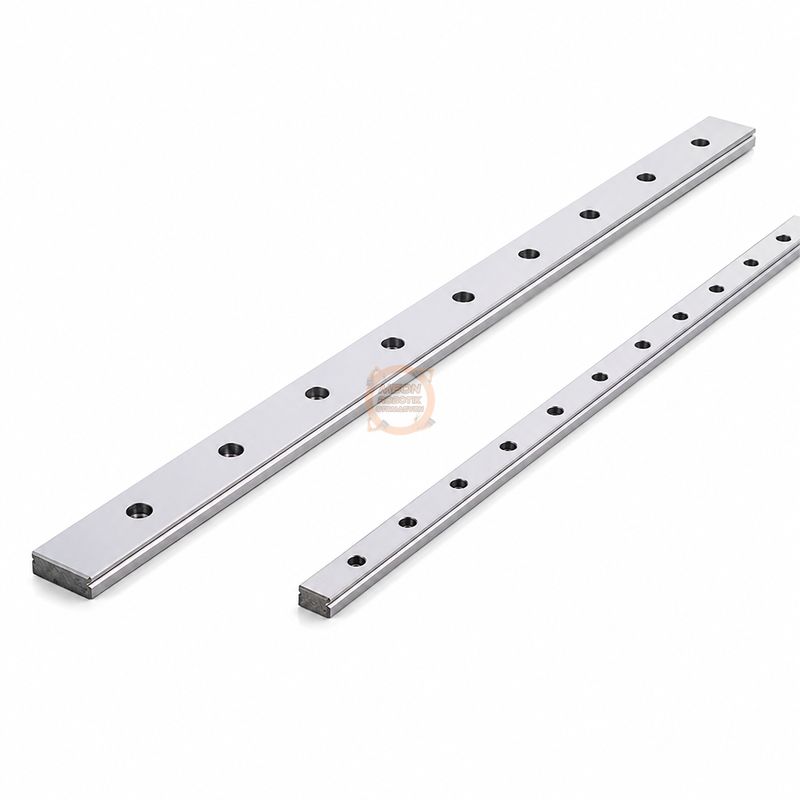

MGNR7 ve MGNR9 Minyatür Lineer Raylar

Kızak arabasının doğru çalışabilmesi için uygun seri ve ölçüde lineer ray kullanılması gerekir. MGN7C araba için MGNR7, MGN9C araba için ise MGNR9 ray geometrisi tercih edilmelidir. Kategoride 600 mm uzunluğunda MGNR7 ve 1200 mm uzunluğunda MGNR9 seçenekleri bulunmaktadır. Ray uzunluğu seçilirken makinenin efektif hareket mesafesinin yanında kızak arabasının toplam uzunluğu ve mekanik sınırlar da hesaba katılmalıdır.

MGN Dar Tip ve MGW Geniş Tip Arasındaki Fark

HIWIN MG serisi temel olarak MGN dar tip ve MGW geniş tip geometrilerden oluşur. MGN dar tip lineer kızak sistemleri, montaj genişliğinin sınırlı olduğu tasarımlarda öne çıkar. MGW serisi ise daha geniş ray ve blok geometrisi sayesinde farklı moment yükü ve montaj gereksinimlerine yönelik alternatif oluşturur. Meon Robotik Otomasyon'un bu kategorisinde ağırlıklı olarak kompakt MGN dar tip çözümler bulunmaktadır.

Minyatür Lineer Kızak Seçim Rehberi

Doğru mini lineer kızak seçimi yalnızca ray genişliğine göre yapılmamalıdır. Sistemin taşıyacağı yük, çalışma yönü, moment kuvvetleri, hareket mesafesi, montaj alanı ve beklenen hassasiyet birlikte değerlendirilmelidir.

Ray ve Araba Uyumluluğu

En önemli kriterlerden biri ray ile araba serisinin eşleşmesidir. Örneğin MGN7C kızak arabası 7 mm MGN ray geometrisi için, MGN9C ise 9 mm MGN ray geometrisi için tasarlanmıştır. Yalnızca fiziksel genişliğin benzer olması uyumluluk açısından yeterli kabul edilmemelidir. Seri, ray profili ve üretici ölçüleri kontrol edilmelidir.

Yük ve Moment Değerleri

Lineer kızak sistemlerinde yalnızca dikey yük değil, hareket sırasında oluşabilecek yanal kuvvetler ve moment yükleri de önemlidir. Özellikle kızak üzerinde tabla, kamera, spindle, sensör veya hareketli mekanizma taşınıyorsa ağırlık merkezinin raya olan uzaklığı dikkate alınmalıdır. Daha yüksek yük veya moment bulunan uygulamalarda birden fazla araba ya da paralel ray kullanılması gerekebilir.

Ray Uzunluğu ve Hareket Mesafesi

Hassas doğrusal hareket sistemi tasarlanırken ray uzunluğu ile gerçek eksen hareket mesafesi birbirinden ayrılmalıdır. Kızak arabasının fiziksel uzunluğu nedeniyle kullanılabilir hareket mesafesi rayın toplam uzunluğundan daha kısa olacaktır. Montaj delikleri, mekanik stop noktaları ve kablo hareketleri de hesaplamaya dahil edilmelidir.

Montaj Yüzeyi ve Paralellik

Yüksek kaliteli bir lineer kızak kullanılması tek başına hassas hareket için yeterli değildir. Rayın bağlanacağı yüzeyin düzgünlüğü, montaj doğruluğu ve özellikle iki paralel ray kullanılan sistemlerde rayların birbirine paralelliği çalışma performansını doğrudan etkiler. Hatalı montaj kızak arabasının sıkışmasına, hareket direncinin yükselmesine veya kullanım ömrünün azalmasına neden olabilir.

Minyatür Lineer Kızakların Kullanım Alanları

• CNC lineer kızak ve masaüstü mini CNC eksen sistemleri
• 3D yazıcı ve yüksek hassasiyetli hareket mekanizmaları
• 3D yazıcı lineer ray uygulamaları
• Robotik kol ve küçük robot mekanizmaları
• Pick & place ve elektronik dizgi sistemleri
• Kamera slider ve görüntüleme sistemleri
• Lazer ve optik konumlandırma mekanizmaları
• Laboratuvar ve test cihazları
• Elektronik üretim ve kontrol makineleri
• Sensör hareket ve ölçüm mekanizmaları
• Otomatik kapak, kızak ve taşıma sistemleri
• Özel makine ve prototip geliştirme projeleri

Minyatür Lineer Kızak Sistemlerinin Avantajları

• Kompakt yapı: Dar makine gövdelerinde ve sınırlı montaj alanlarında kullanılabilir.
• Düşük sürtünme: Bilyalı dolaşım yapısı sayesinde akıcı doğrusal hareket sağlar.
• Hassas hareket: Konumlandırma ve tekrarlanabilirlik gerektiren sistemlere uygundur.
• Yüksek rijitlik: Küçük fiziksel ölçülere rağmen mekanik hareketin kontrollü yönlendirilmesine yardımcı olur.
• Modüler kullanım: Uygulamaya göre farklı ray uzunlukları ve araba kombinasyonları oluşturulabilir.
• Alan tasarrufu: Büyük lineer kızakların kullanılamadığı kompakt makinelerde önemli avantaj sağlar.
• Otomasyona uygunluk: Vidalı mil, triger kayış, step motor ve servo motor tabanlı hareket sistemleriyle birlikte kullanılabilir.

Sıkça Sorulan Sorular

Minyatür lineer kızak nedir?

Minyatür lineer kızak, küçük boyutlu mekanik sistemlerde doğrusal hareketi hassas şekilde yönlendirmek için kullanılan ray ve bilyalı kızak arabasından oluşan hareket sistemidir.

MGN7C ile MGN9C arasındaki fark nedir?

Temel fark kullanılan ray ölçüsü ve fiziksel boyutlardır. MGN7C, 7 mm sınıfındaki MGN raylarla; MGN9C ise 9 mm sınıfındaki MGN raylarla kullanılmak üzere tasarlanmıştır. Yük, montaj alanı ve mekanik tasarıma göre seçim yapılmalıdır.

MGN7C araba MGNR9 ray üzerinde kullanılabilir mi?

Hayır. Farklı ray genişliği ve geometrisine sahip sistemlerin birbirinin yerine kullanılması önerilmez. MGN7C için uygun MGNR7, MGN9C için ise uygun MGNR9 ray tercih edilmelidir.

Minyatür lineer kızak 3D yazıcıda kullanılabilir mi?

Evet. Minyatür lineer kızak sistemleri 3D yazıcı, küçük CNC ve benzeri hassas eksen mekanizmalarında kullanılabilir. Ancak ray ve araba seçimi sistem ağırlığı, hareket hızı ve mekanik tasarıma göre yapılmalıdır.

Bir ray üzerinde birden fazla kızak arabası kullanılabilir mi?

Uygun tasarım yapıldığında aynı ray üzerinde birden fazla araba kullanılabilir. Bu yöntem uzun tablaların desteklenmesi, moment yüklerinin azaltılması veya mekanik rijitliğin artırılması gereken sistemlerde tercih edilebilir.

Lineer kızakların yağlanması gerekir mi?

Lineer kızak sistemlerinde uygun yağlama, sürtünmenin kontrol altında tutulması ve çalışma ömrünün korunması açısından önemlidir. Bakım sıklığı çalışma hızı, hareket mesafesi, yük ve ortam koşullarına göre belirlenmelidir.

HIWIN MG serisi hangi projelerde tercih edilir?

HIWIN MG serisi; kompakt yapı, hassas hareket ve sınırlı montaj alanının önemli olduğu otomasyon, robotik, elektronik üretim, ölçüm ekipmanları, mini CNC, laboratuvar cihazları ve özel makine projelerinde değerlendirilebilir.

Meon Robotik Otomasyon Minyatür Lineer Hareket Çözümleri

Meon Robotik Otomasyon olarak CNC, robotik ve endüstriyel otomasyon projelerinde ihtiyaç duyulan hassas mekanik hareket bileşenlerini bir araya getiriyoruz. Minyatür lineer kızak kategorimizde yer alan HIWIN MGN7C, HIWIN MGN9C, MGNR7 ve MGNR9 modelleri sayesinde farklı montaj alanlarına ve hareket mesafelerine uygun sistemler oluşturabilirsiniz.

Projenizi oluştururken yalnızca kızak arabasını değil; kullanılacak ray ölçüsünü, hareket mesafesini, yük yönünü, bağlantı sistemini ve tahrik mekanizmasını birlikte değerlendirmeniz önemlidir. Vidalı mil, kaplin, step motor, servo motor ve diğer lineer hareket bileşenleriyle birlikte doğru şekilde tasarlanan bir sistem; daha hassas, kararlı ve uzun ömürlü makine eksenlerinin oluşturulmasına yardımcı olur.

Meon Robotik Otomasyon'da HIWIN lineer kızak, minyatür lineer kızak, lineer ray ve kızak arabası seçeneklerini inceleyerek CNC, otomasyon ve hassas mekanik projeleriniz için uygun lineer hareket çözümünü belirleyebilirsiniz.
