XL4015 Dc-Dc Ayarlanabilir Voltaj Regülatörü 5A Lityum Şarj Modulü

XL4015 Dc-Dc Ayarlanabilir Voltaj Regülatörü 5A Lityum Şarj Modulü

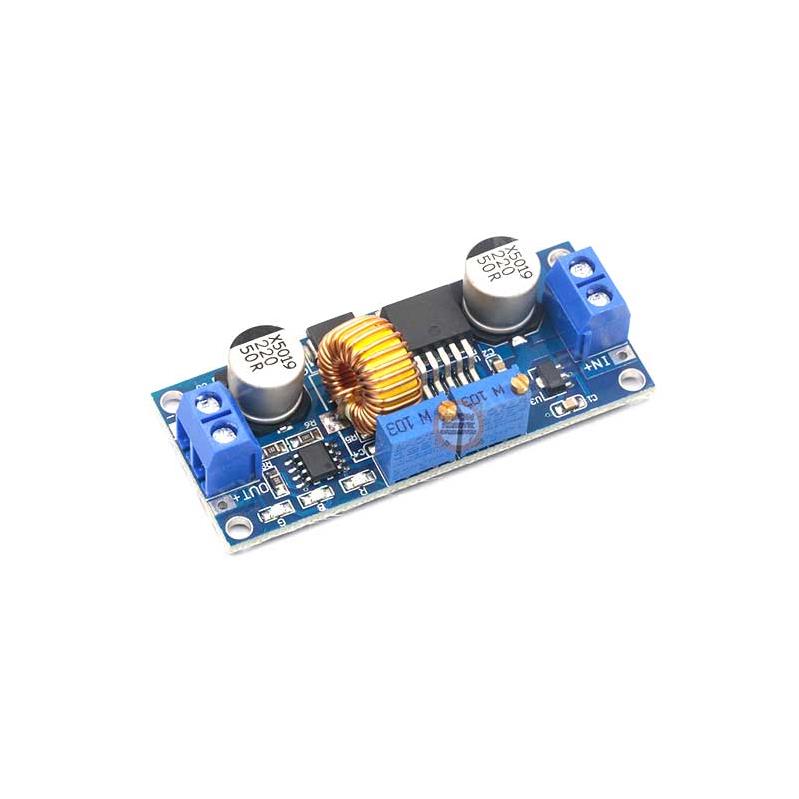

XL4015 DC-DC Ayarlanabilir Voltaj Regülatörü, yüksek performanslı ve ayarlanabilir voltaj ve akım kontrolüne sahip bir güç kaynağı modülüdür. Bu modül, 4V ile 38V arasında değişen giriş voltajını 1.25V ile 36V arasında hassas bir şekilde ayarlayarak çıkış voltajına dönüştürebilir. Maksimum 5A çıkış akımı ve 75W çıkış gücü sağlayabilen bu modül, çeşitli uygulamalarda kullanılabilir.

XL4015 entegresi kullanılarak tasarlanan bu modül, özellikle lityum batarya şarjı, LED sürücü ve diğer düşük voltaj gereksinimlerini karşılamak için idealdir. Küçük boyutları ve yüksek verimliliği sayesinde, elektronik projelerinizde EMC problemlerini minimize ederek sorunsuz bir kullanım sunar.

Teknik Özellikler :

• Entegre: XL4015
• Giriş Gerilimi: DC 4V - 38V (38V üzeri kullanımda cihaz bozulur)
• Çıkış Voltajı: Ayarlanabilir DC 1.25V - 36V (Giriş voltajı, çıkış voltajından en az 1.5V yüksek olmalıdır)
• Çıkış Akımı: Maksimum 5A (3A üzerinde harici soğutucu kullanılması önerilir)
• Çıkış Gücü: 75W (35W üzerinde harici soğutucu kullanılması gerekmektedir)
• Akım Ayarı: 0-5A %1 - %100 arası ayarlanabilir
• Anahtarlama Frekansı: 180 KHz
• Çalışma Sıcaklığı: -20°C - 85°C
• Verimlilik: %95 ve üzeri
• Koruma Fonksiyonları: Aşırı sıcaklık, aşırı akım, kısa devre
• Montaj Delikleri: 4 adet 2.5mm
• Boyutlar: 62mm x 26mm x 12mm
• Ağırlık: 20g

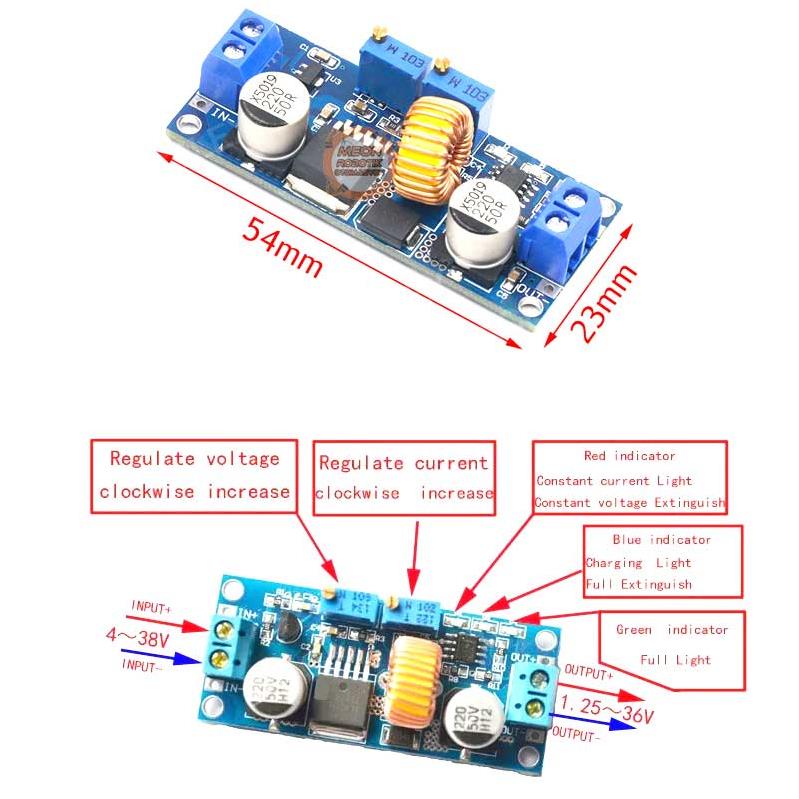

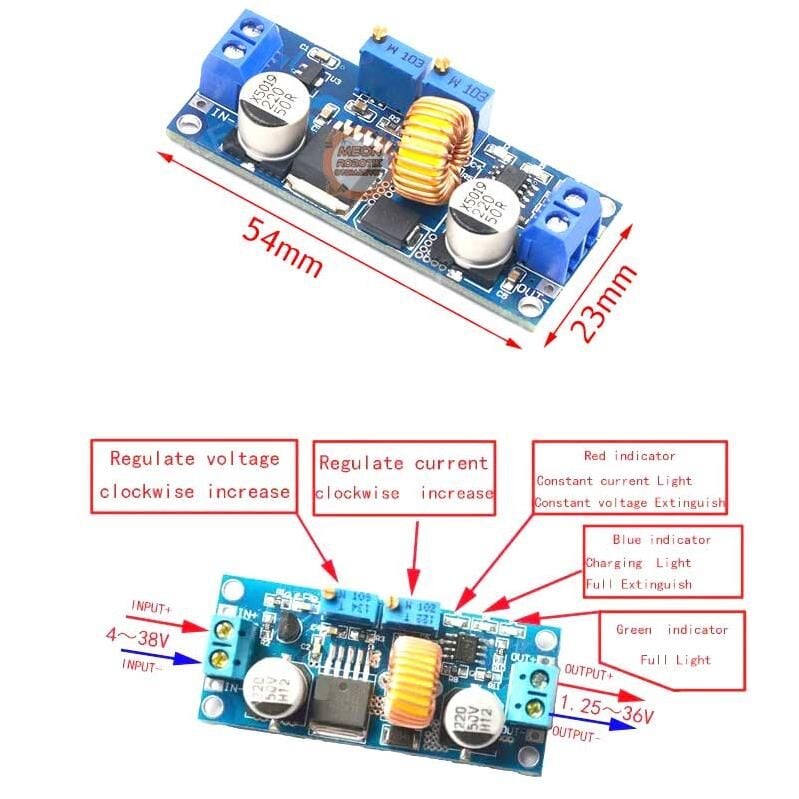

LED Göstergeler

• Yeşil: Şarj bitti göstergesi
• Mavi: Şarj devam ediyor göstergesi
• Kırmızı: Sabit akım durumu göstergesi

Pin Bağlantıları

• IN+: Giriş Besleme + Pini
• IN-: Giriş Besleme - Toprak Pini
• OUT+: Çıkış Besleme + Pini
• OUT-: Çıkış Besleme - Toprak Pini

Potansiyometre Kullanımı

• Sol Pot: Voltaj ayarı
• Sağ Pot: Akım ayarı

Potansiyometreler çok turludur ve her iki yöne 20-30 tur dönebilir. Ayarlama yaparken istenen etkiyi görmek için yeterince çevirmek gereklidir.

Paket İçeriği

• 1 Adet XL4015 Pil Şarj Modülü

XL4015 DC-DC Ayarlanabilir Voltaj Regülatörü 5A Lityum Şarj Modülü ile projelerinizi güvenli ve verimli bir şekilde güçlendirin. Kompakt boyutu ve yüksek verimliliği sayesinde, lityum pil şarjı, LED sürücü ve daha birçok uygulama için ideal bir çözümdür. Şimdi sipariş verin ve projelerinizi optimize edin!
