2S 3S Şarj Modülü Type-C QC Hızlı Şarj Destekli Lityum Pil Şarj Devresi

2S 3S Şarj Modülü Type-C QC Hızlı Şarj Destekli Lityum Pil Şarj Devresi

2S 3S şarj modülü, Li-ion ve Li-Po batarya paketlerini Type-C giriş üzerinden güvenli şekilde şarj etmek için kullanılan elektronik şarj kontrol devresidir. Kart üzerindeki seçim pedi lehimlenerek 2S veya 3S batarya kullanımına uygun hale getirilebilir. Drone, RC araç, taşınabilir cihaz, robotik sistem ve DIY güç kaynağı projelerinde kullanılabilir.

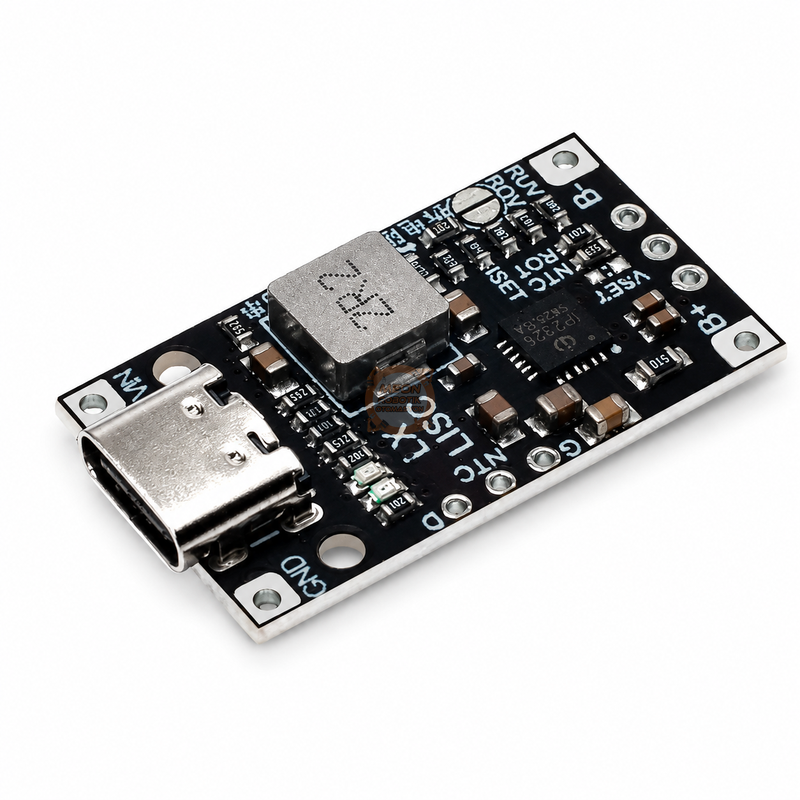

2S 3S şarj modülü, 2 hücreli veya 3 hücreli Li-ion / Li-Po batarya paketlerinin kontrollü, güvenli ve verimli şekilde şarj edilmesi için tasarlanmış Type-C girişli kompakt bir şarj devresidir. Kart üzerindeki 2S / 3S seçim alanı lehimlenerek batarya yapısına uygun kullanım modu belirlenebilir. 2S 3S şarj modülü, taşınabilir elektronik cihazlar, robotik sistemler, RC araçlar, drone projeleri ve batarya destekli güç uygulamaları için pratik bir çözümdür.

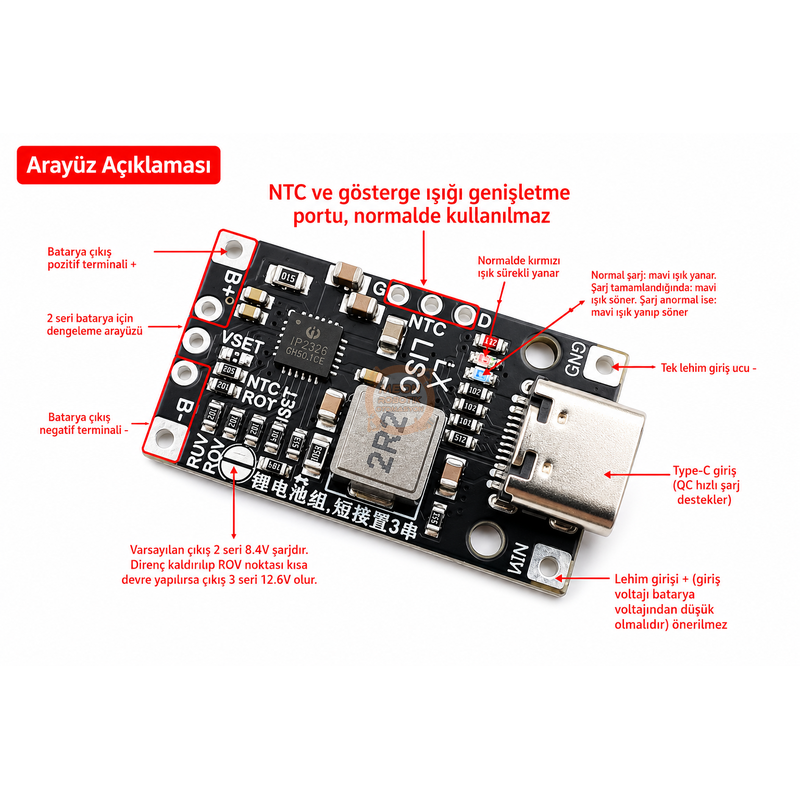

2S 3S şarj modülü, lityum batarya paketlerini Type-C bağlantı üzerinden şarj etmek için kullanılan akıllı bir pil şarj kontrol kartıdır. 2S kullanımda 7.4V nominal batarya paketleri için 8.4V tam şarj gerilimi, 3S kullanımda ise 11.1V nominal batarya paketleri için 12.6V tam şarj gerilimi desteklenir. Kullanım öncesinde kart üzerindeki 2S / 3S seçim pedi kontrol edilmeli ve ihtiyaç duyulan batarya yapısına göre doğru şekilde lehimlenmelidir.

Bu 2S 3S şarj modülü, QC hızlı şarj desteği sayesinde uygun adaptör ve kaliteli Type-C kablo ile daha verimli şarj performansı sunar. Şarj akımı kart üzerindeki potansiyometre yardımıyla ayarlanabilir yapıdadır. Bu özellik, farklı kapasitedeki batarya paketleri için daha kontrollü şarj imkanı sağlar.

Kart üzerinde aşırı voltaj, düşük voltaj, aşırı akım, kısa devre ve şarj güvenliği için koruma özellikleri bulunur. Kompakt boyutu sayesinde dar alanlı elektronik kutulara, robotik gövdelere ve taşınabilir sistemlere kolayca entegre edilebilir. Li-ion ve Li-Po bataryalar için uygundur; kurşun asit, NiMH veya farklı pil kimyaları ile kullanılmamalıdır.

Kullanım Alanları

• Arduino projeleri
• Robotik sistemler
• Otomasyon panoları
• Elektronik devreler
• DIY projeler
• Drone batarya şarj uygulamaları
• RC araç ve model sistemleri
• Taşınabilir hoparlör projeleri
• Powerbank ve taşınabilir güç sistemleri
• 2S / 3S Li-ion ve Li-Po batarya kullanılan cihazlar

Teknik Özellikler

Kullanım Notları

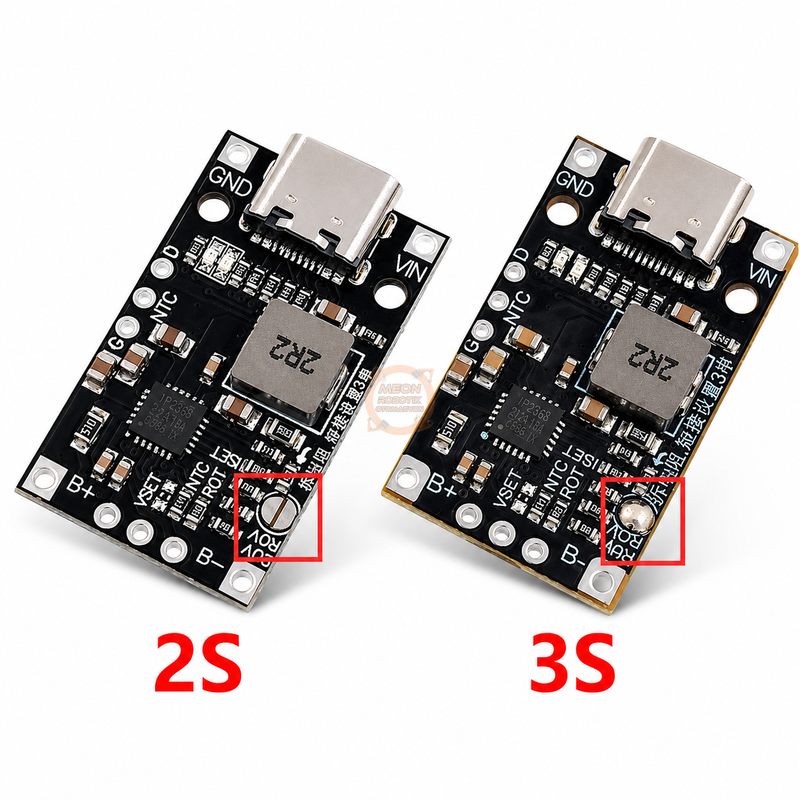

• Kart, lehim seçimine göre 2S veya 3S batarya paketleriyle kullanılabilir.
• Kullanım öncesinde kart üzerindeki 2S / 3S seçim pedi mutlaka kontrol edilmelidir.
• 2S kullanım için 7.4V nominal, 3S kullanım için 11.1V nominal Li-ion / Li-Po batarya kullanılmalıdır.
• Maksimum performans için QC destekli USB adaptör önerilir.
• Standart 5V adaptörlerde şarj hızı daha düşük olabilir.
• Batarya bağlantısı yapılırken B+ ve B- uçlarına dikkat edilmelidir. Ters bağlantı devreye zarar verebilir.
• Şarj akımı, kullanılan batarya kapasitesine uygun şekilde ayarlanmalıdır.
• Li-ion ve Li-Po bataryalar için uygundur; kurşun asit, NiMH veya farklı pil kimyaları için kullanılmamalıdır.

Paket İçeriği

• 1 Adet 2S 3S Type-C Lityum Pil Şarj Kontrol Devresi
