PD65W Type-C Hızlı Şarj Modülü
PD65W modülü, DC güç kaynağından USB Type-C üzerinden 65 W’a kadar hızlı şarj çıkışı sağlayan kompakt bir güç dönüştürme modülüdür. PD3.1 PPS, QC3.0, SCP ve farklı hızlı şarj protokollerini destekleyerek uyumlu telefon, tablet ve USB-C cihazların beslenmesinde kullanılabilir.
143,53 ₺
Stok Kodu
sk2067
Fiyat
2,50 USD + KDV
Havale
139,22 TL
(%3,00 havale indirimi)
PD65W Type-C Hızlı Şarj Modülü

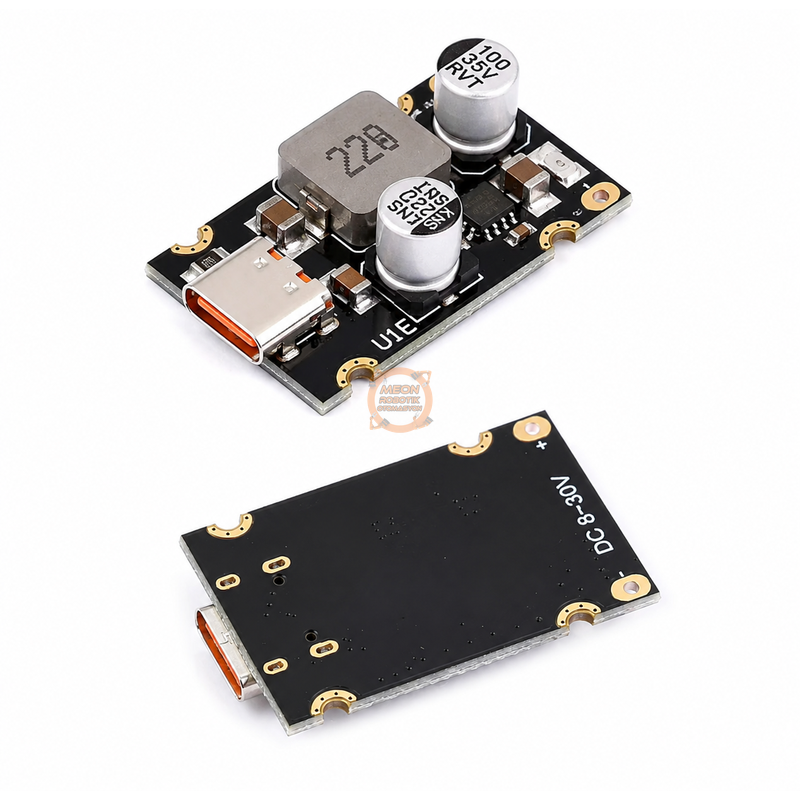

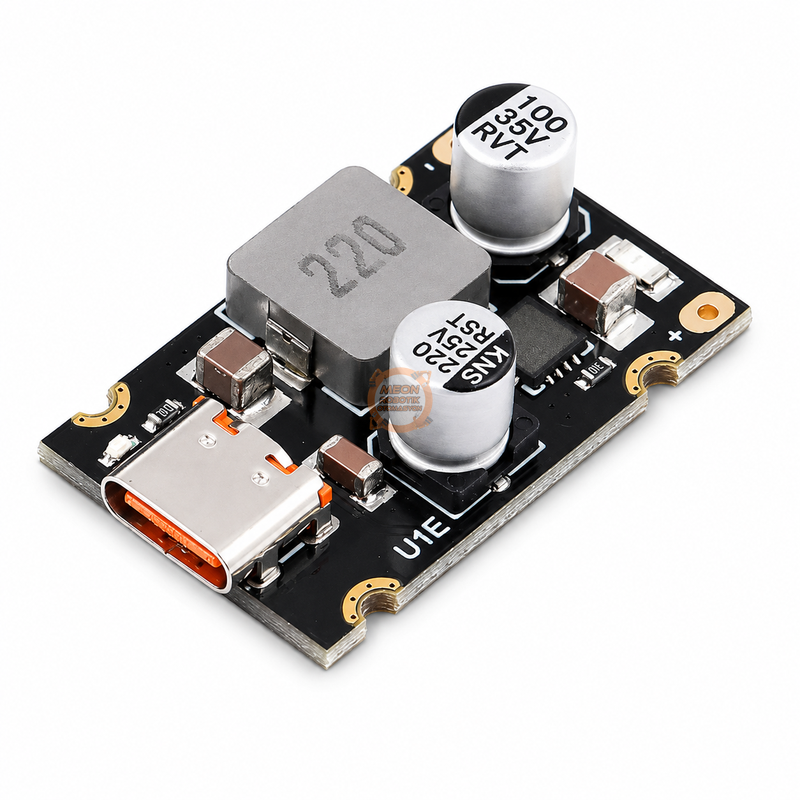

PD65W modülü, DC besleme kaynağından USB Type-C hızlı şarj çıkışı elde etmek için kullanılan CKCS U1E model kompakt bir güç modülüdür. Bağlanan cihazın desteklediği hızlı şarj protokolüne göre uygun çıkış geriliminin otomatik olarak belirlenmesini sağlar. Araç içi şarj sistemleri, taşınabilir güç çözümleri ve elektronik USB-C besleme projelerinde kullanılabilir.
Modül maksimum 65 W çıkış gücünü destekler. 5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A ve 20 V / 3,25 A güç profilleri belirtilmektedir. PPS destekli cihazlarda çıkış gerilimi 3,3 V ile 21 V arasında otomatik olarak belirlenebilir. 20 V çıkışın kullanılabilmesi için giriş geriliminin 20 V’un üzerinde olması gerekir.
PD3.1 PPS, QC2.0/QC3.0, FCP, SCP, AFC ve çeşitli hızlı şarj protokollerinin desteklenmesi, PD65W modülünün farklı cihazların bulunduğu güç uygulamalarında kullanılmasını sağlar.
Öne Çıkan Özellikler
- 65 W’a kadar çıkış gücü
- USB Type-C dişi çıkış
- PD3.1 PPS desteği
- QC2.0 ve QC3.0 desteği
- FCP ve SCP desteği
- AFC desteği
- %92-%97 dönüşüm verimliliği
- Kısa devre ve aşırı akım koruması
- Aşırı sıcaklık koruması
Kullanım Alanları
- USB Type-C hızlı şarj projeleri
- Araç içi USB-C şarj sistemleri
- DC güç kaynaklarının USB-C çıkışa dönüştürülmesi
- Taşınabilir güç uygulamaları
- DIY elektronik projeleri
- Telefon, tablet ve uyumlu USB-C cihazların beslenmesi
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | CKCS U1E |
| Ürün Tipi | Type-C hızlı şarj güç modülü |
| Maksimum Çıkış Gücü | 65 W |
| Çıkış Bağlantısı | USB Type-C dişi |
| Çıkış Seviyeleri | 5 V / 3 A, 9 V / 3 A, 12 V / 3 A, 15 V / 3 A, 20 V / 3,25 A |
| PPS Çıkış Aralığı | 3,3 V - 21 V |
| Dönüşüm Verimliliği | %92-%97 |
| Çıkış Dalgalanması | <200 mV |
| Boşta Akım | <3 mA |
| Hızlı Şarj Protokolleri | PD3.1 PPS, QC2.0, QC3.0, FCP, SCP, AFC, BC1.2, PE1.1, PE2.0 |
| Modül Boyutu | Yaklaşık 32 × 20 × 10 mm |
Standart CKCS U1E kartın modül ölçüsü yaklaşık 32 × 20 × 10 mm olarak belirtilmektedir.
Elektriksel Bilgiler
Modülün giriş beslemesi PCB üzerindeki DC giriş bağlantılarından sağlanır ve çıkış USB Type-C portundan alınır. Çıkış gerilimi, bağlanan cihazla gerçekleştirilen hızlı şarj anlaşmasına göre belirlenir. 20 V hızlı şarj profilinin kullanılabilmesi için giriş geriliminin 20 V’tan yüksek olması gerekir.

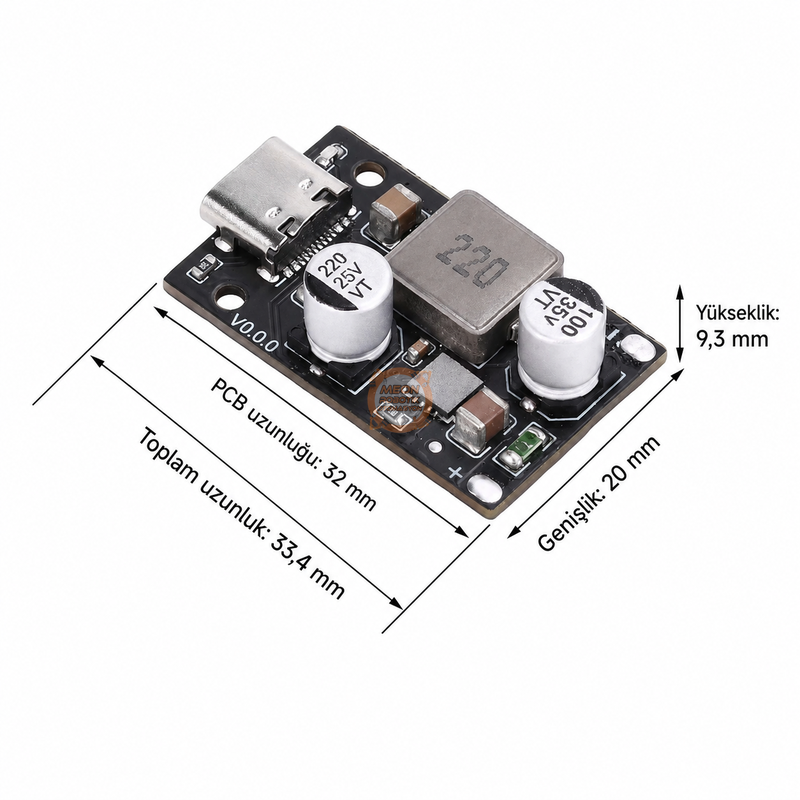

Boyutlar
- PCB uzunluğu: 32 mm
- Toplam uzunluk: 33,4 mm
- Genişlik: 20 mm
- Yükseklik: 9,3 mm
Bu değerler CKCS U1E standart kart versiyonu için belirtilen yaklaşık ölçülerdir.
Koruma Özellikleri
- Giriş aşırı gerilim koruması
- Giriş düşük gerilim koruması
- Giriş aşırı akım koruması
- Çıkış aşırı akım koruması
- Kısa devre koruması
- Aşırı sıcaklık koruması
Kullanım ve Güvenlik Notları
65 W çıkış alınabilmesi için kullanılan DC güç kaynağının gerekli gerilim ve güç kapasitesine sahip olması gerekir. Giriş gerilimi, talep edilen çıkış geriliminden yüksek olmalıdır.
Paket İçeriği
- PD65W Type-C Hızlı Şarj Modülü
