3S BMS 20A Batarya Yönetim ve Koruma Modülü 12.6V Li-ion
3S BMS, 3 seri Li-ion batarya hücresinden oluşturulan batarya paketlerinin güvenli şekilde kullanılmasına yardımcı olan 20 A sınıfı batarya yönetim ve koruma modülüdür. 12.6 V tam şarj gerilimine sahip 3S batarya paketlerinde aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi durumlara karşı koruma amacıyla kullanılır.
57,45 ₺
Stok Kodu
sk2071
Fiyat
1,00 USD + KDV
Havale
55,73 TL
(%3,00 havale indirimi)

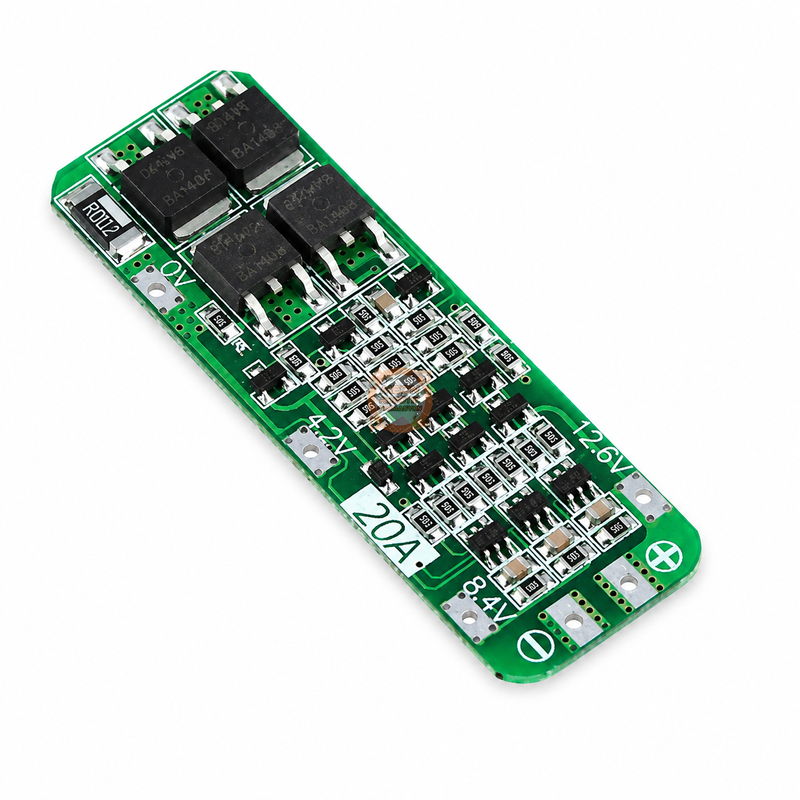

3S BMS 20A Batarya Yönetim ve Koruma Modülü 12.6V Li-ion
3S BMS, üç adet Li-ion hücrenin seri bağlandığı 3S batarya paketleri için geliştirilmiş batarya yönetim ve koruma kartıdır. Modül, batarya ile yük/şarj bağlantısı arasında çalışarak hücrelerin güvenli çalışma sınırlarının dışına çıkması durumunda koruma sağlamaya yardımcı olur. 18650 Li-ion hücrelerden oluşturulan 3S batarya paketleri, taşınabilir elektronik sistemler ve batarya ile çalışan DIY uygulamalarında kullanılabilir.

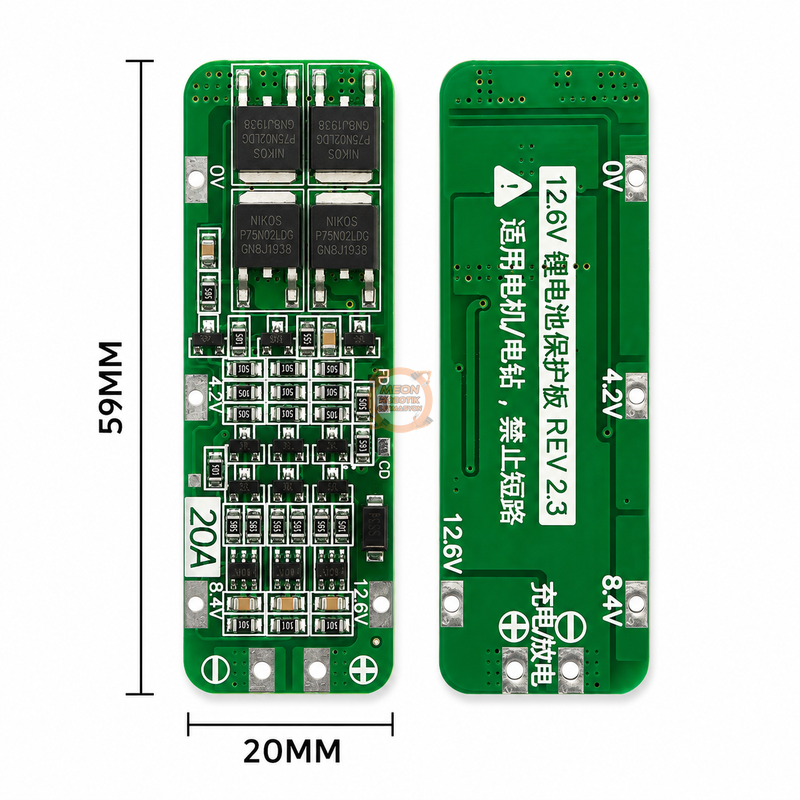

3S BMS 20A kartının üzerinde 0 V, 4.2 V, 8.4 V ve 12.6 V bağlantı noktaları bulunur. Bu noktalar üç seri hücrenin ara bağlantılarının karta doğru sırada bağlanması için kullanılır. 3S yapıda her hücre tam şarjda yaklaşık 4.2 V seviyesine ulaştığından batarya paketinin tam şarj gerilimi 12.6 V'tur.
Öne Çıkan Özellikler
- 3S seri Li-ion batarya paketi kullanımı
- 20 A akım sınıfı
- 12.6 V tam şarj gerilimi
- Aşırı şarja karşı koruma
- Aşırı deşarja karşı koruma
- Aşırı akıma karşı koruma
- Kısa devre koruması
- 0 V, 4.2 V, 8.4 V ve 12.6 V hücre bağlantı noktaları
Kullanım Alanları
- 3S Li-ion batarya paketleri
- 18650 hücrelerden oluşturulan batarya grupları
- Bataryalı elektronik projeler
- DIY batarya paketleri
- Taşınabilir cihazların batarya sistemleri
- Uygun akım gereksinimine sahip bataryalı motor ve elektronik uygulamaları
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | Batarya yönetim ve koruma modülü |
| BMS Yapısı | 3S |
| Batarya Tipi | Li-ion |
| Akım Sınıfı | 20 A |
| Seri Hücre Sayısı | 3 |
| Nominal Batarya Gerilimi | 11.1 V |
| Tam Şarj Gerilimi | 12.6 V |
| Hücre Bağlantı Seviyeleri | 0 V / 4.2 V / 8.4 V / 12.6 V |
| Aşırı Şarj Koruması | Var |
| Aşırı Deşarj Koruması | Var |
| Aşırı Akım Koruması | Var |
| Kısa Devre Koruması | Var |
3S Li-ion sistemlerin nominal gerilimi 11.1 V, tam şarj gerilimi ise 12.6 V olarak belirtilmektedir.
Elektriksel ve Bağlantı Bilgileri
| Bağlantı |
İşlev |
Açıklama |
|---|---|---|
| 0 V | Batarya negatif başlangıcı | 1. hücrenin negatif tarafı |
| 4.2 V | 1. hücre ara bağlantısı | 1. ve 2. hücre arasındaki bağlantı |
| 8.4 V | 2. hücre ara bağlantısı | 2. ve 3. hücre arasındaki bağlantı |
| 12.6 V | Batarya pozitif ucu | 3. hücrenin pozitif tarafı |
Kart üzerindeki hücre bağlantılarının 0 V → 4.2 V → 8.4 V → 12.6 V sırasına uygun yapılması önemlidir. Yanlış bağlantı koruma kartına veya batarya hücrelerine zarar verebilir.
Kullanım ve Güvenlik Notları
Bu 3S BMS bir batarya koruma kartıdır; tek başına kontrollü bir Li-ion şarj cihazının yerine kullanılmamalıdır. Batarya paketinin şarj edilmesinde 3S Li-ion yapısına uygun şarj sistemi kullanılmalıdır. Seri bağlanan hücrelerin mümkün olduğunca benzer özelliklerde ve benzer şarj seviyelerinde olması önerilir.
Kart üzerinde balans özelliği kesin olarak doğrulanmadığından ürün balans modülü olarak tanımlanmamıştır.
Paket İçeriği
- 1 Adet 3S 20A BMS Batarya Yönetim ve Koruma Modülü
