XY-CD60L Güneş Pili Şarj & Deşarj Kontrol Modülü | DC 6-60V Akü Koruma Kartı | LCD Ekranlı

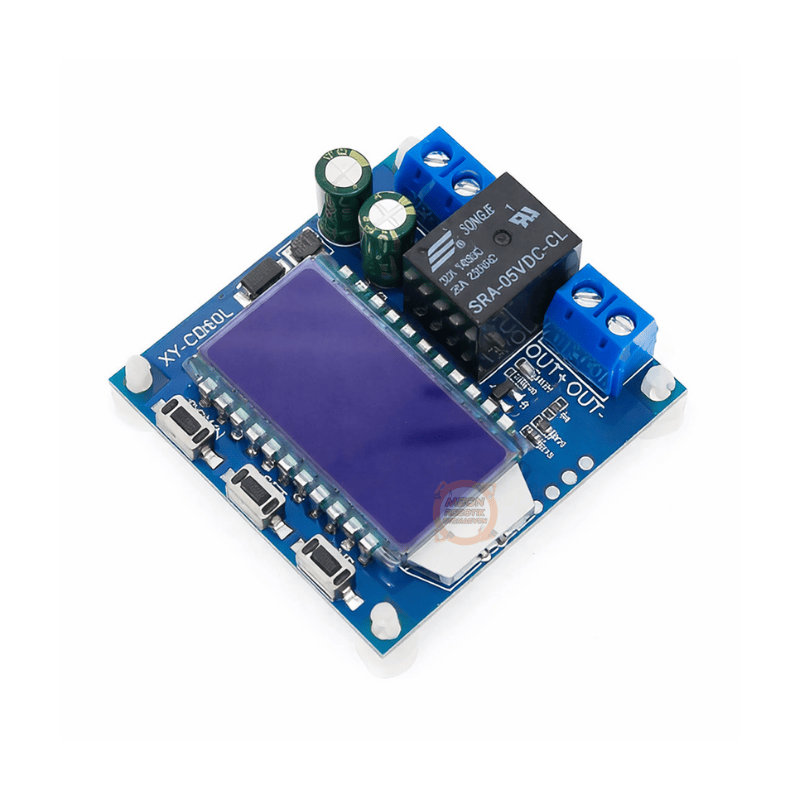

XY-CD60L Akü Şarj & Deşarj Kontrol Modülü

XY-CD60L, DC 6V – 60V aralığında çalışan lityum ve kurşun-asit aküler için tasarlanmış akıllı bir şarj/deşarj denetleyici karttır. Akünün voltajını sürekli izler, kullanıcı tarafından belirlenen alt ve üst limitlere göre röle üzerinden otomatik kontrol sağlar.

⚠️ Önemli:
Bu ürün bir şarj cihazı değildir. Akım kontrollü bir şarj devresi yerine geçmez. Sadece voltaj bazlı koruma ve kontrol sağlar.

Temel Çalışma Mantığı

Şarj Modu (IN)

• Akü voltajı belirlenen üst limitin altındaysa, röle aktif olur ve şarj başlar

• Üst voltaj değerine ulaşıldığında röle kapanır

• Akü aşırı şarjdan korunur

• LED gösterge ile şarj durumu izlenir

  *Şarj üst voltaj değeri, kullanılan pil tipine göre kullanıcı tarafından doğru girilmelidir

Deşarj Modu (OUT)

• Akü, lamba, motor veya diğer yükleri sürerken voltaj sürekli izlenir

• Voltaj belirlenen alt limitin altına düştüğünde röle kapanır

• Akünün tamamen boşalması önlenir

• Akü ömrü ciddi şekilde uzatılır

Bu özellik özellikle araç aküleri, solar sistemler, UPS ve taşınabilir güç sistemleri için kritik öneme sahiptir.

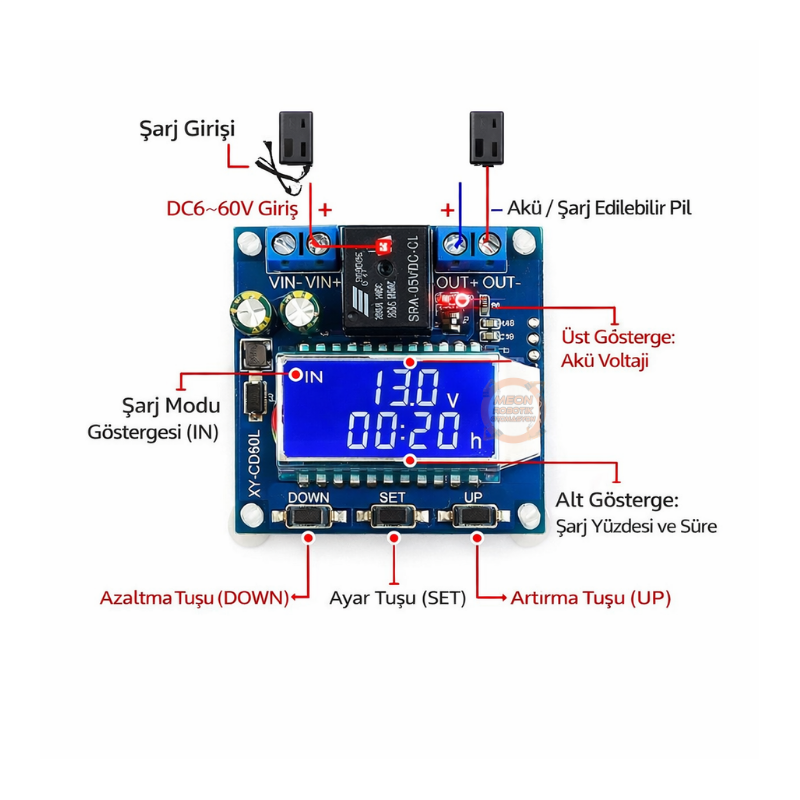

LCD Ekran & Akıllı Kontroller

• HD LCD ekran üzerinden:

  • Anlık akü voltajı

  • Alt / üst limitler

  • Yüzdesel doluluk

  • Zaman gecikmeleri

• Hatalı ayar durumunda ERR uyarısı

• Otomatik parametre kontrolü

• Güç tasarruf modu (arka ışık kontrolü)

Zaman Ayarlı Çalışma

XY-CD60L ile 0 – 999 saniye aralığında gecikmeli işlemler tanımlanabilir.
Örnek:

• Sistem açıldıktan 10 saniye sonra yükü çalıştır

• Belirli süre sonra otomatik kapatma

Bu özellik test sistemleri ve yaşlandırma (aging) testlerinde büyük avantaj sağlar.

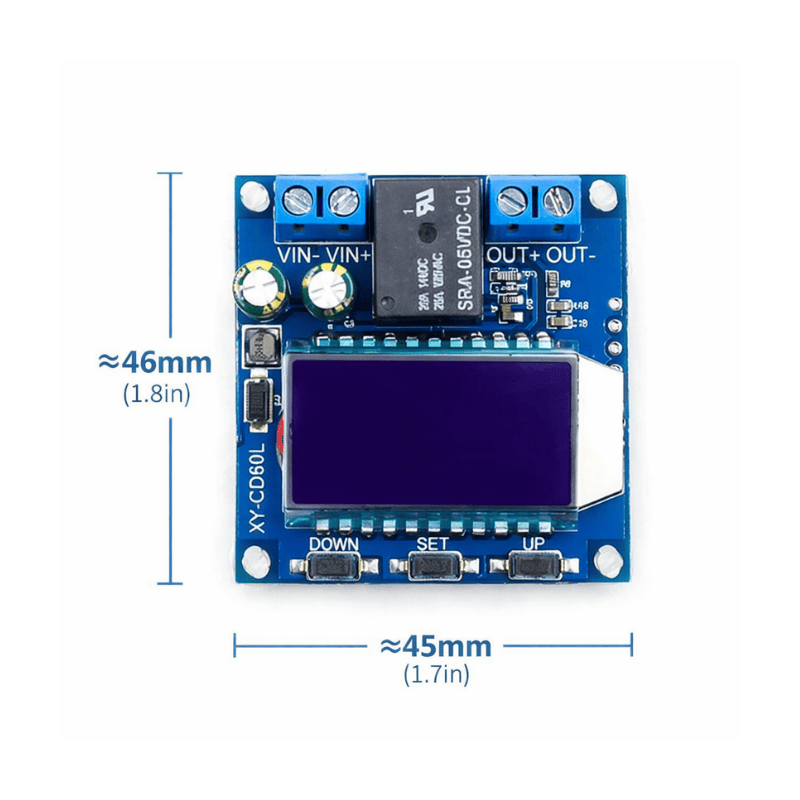

Teknik Özellikler

Uygulama Alanları

• Güneş enerjili sistemler

• Akü şarj / deşarj test cihazları

• Devre ve yük testleri

• Fabrika yaşlandırma testleri

• Güç kaynağı stabilite testleri

• Laboratuvar ve Ar-Ge uygulamaları

Paket İçeriği

• 1 × XY-CD60L Akü Şarj & Deşarj Kontrol Kartı
