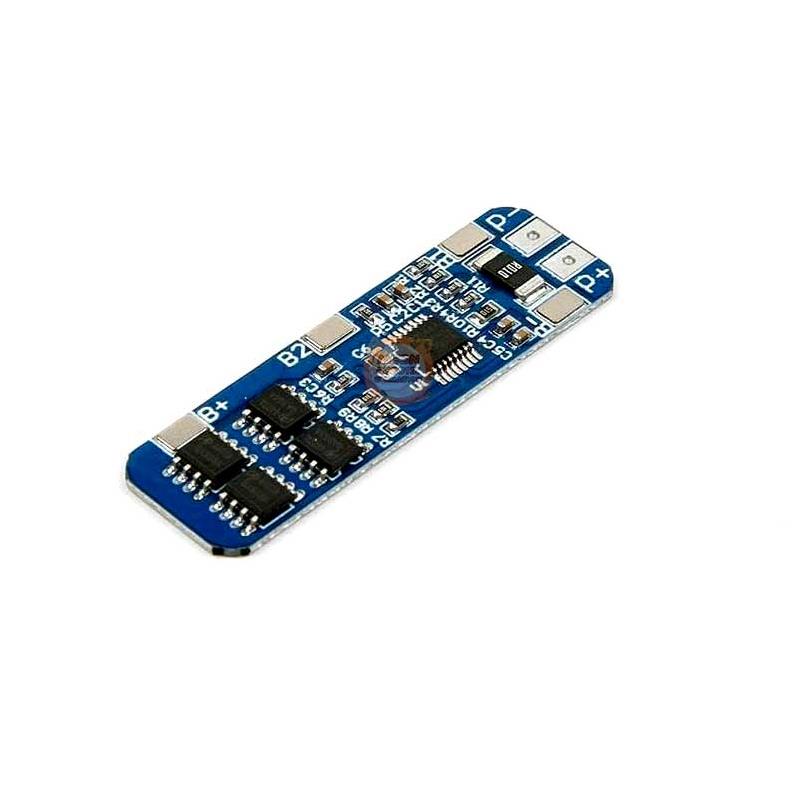

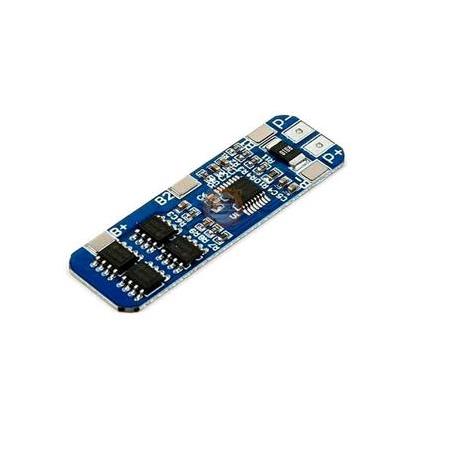

3S 10A 12.6V 18650 Lityum Pil Şarj Balanslı Koruma Devresi
3S 10A 12.6V 18650 Lityum Pil Şarj Balanslı Koruma Devresi - Meon Robotik Otomasyon
3S 10A 12.6V 18650 Lityum Pil Şarj Balanslı Koruma Devresi, lityum iyon pil paketlerinin güvenli ve etkili yönetimini sağlayan bir batarya yönetim sistemidir (BMS). Bu modül, 3 hücreli (3S) lityum iyon piller için aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması sunar. Özellikle 18650 tipi piller için optimize edilmiş olup, küçük boyutları ve güvenilir performansı ile ön plana çıkar.
Öne Çıkan Özellikler
- Model: HX-3S-01
- Giriş Gerilimi: 12.6V
- Maksimum Sürekli Deşarj Akımı: 10A
- Maksimum Sürekli Şarj Akımı: 10A
- Koruma Fonksiyonları: Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım koruması
- Balanslama Fonksiyonu: Pil hücrelerinin voltajını dengeleyerek eşit şekilde şarj edilmesini sağlar.
- Boyutlar: 50 mm x 16 mm x 1 mm
- Ağırlık: Hafif ve kompakt tasarım
Not: Bu modül, lityum demir fosfat (LiFePO4) piller için uygun değildir.
Teknik Özellikler
- Giriş Gerilimi: 12.6V
- Aşırı Şarj Gerilim Aralığı: 4.25-4.35V ± 0.05V
- Aşırı Deşarj Gerilim Aralığı: 2.3-3.0V ± 0.05V
- Maksimum Çalışma Akımı: 5-8A
- Maksimum Anlık Akım: 9-10A
- Çalışma Sıcaklığı: -40°C ila +50°C
- Boştaki Akım: 6uA'dan az
- Ömür: 30.000 saatten fazla
- İç Direnç: 60mΩ'dan az
- Deşarj Kapasitesi: 10A (maksimum deşarj akımı sınırı)
- Koruma Fonksiyonları: Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması.

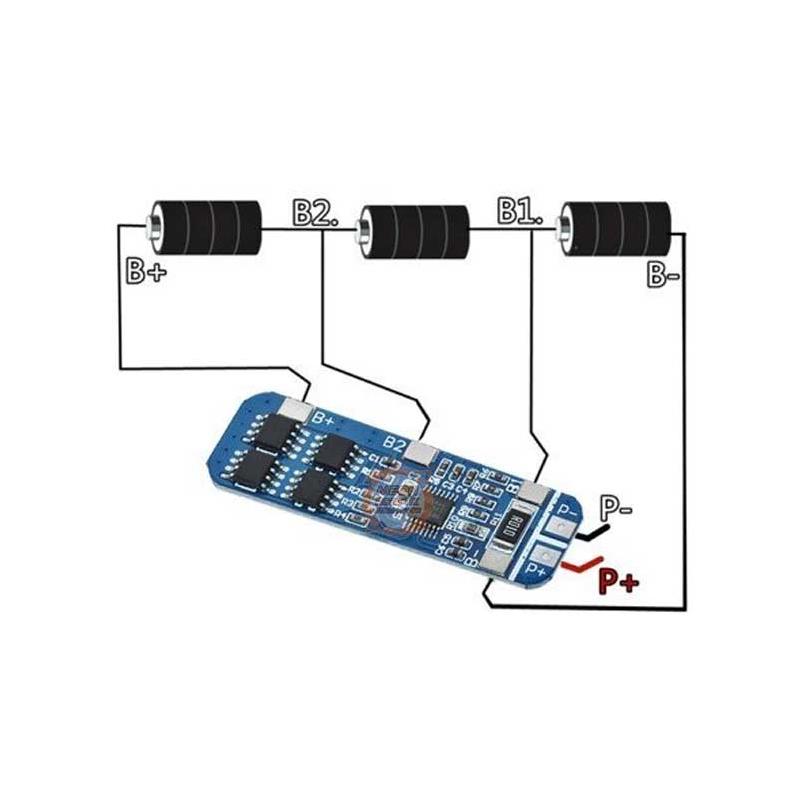

Bağlantılar ve Kurulum
- B+: Pilin pozitif (+) bağlantısı
- B-: Pilin negatif (-) bağlantısı
- B1: Pil 1 ve Pil 2 arasındaki bağlantı
- B2: Pil 2 ve Pil 3 arasındaki bağlantı
- P+: Pozitif şarj ve yük bağlantı noktası
- P-: Negatif şarj ve yük bağlantı noktası
Not: Kısa devre yapmaktan kaçının ve bağlantı noktalarının doğru şekilde bağlandığından emin olun.
Kullanım Alanları
- Elektronik Projeler: DIY projeleri, hobi robotları ve diğer elektronik cihazlar için uygundur.
- Güneş Enerjisi Sistemleri: Güneş enerjisi ile çalışan cihazlar ve enerji depolama sistemlerinde kullanılabilir.
- Yedek Güç Kaynakları: Kesintisiz güç kaynakları (UPS) ve acil durum aydınlatma sistemleri için idealdir.
- Elektrikli Araçlar: Küçük elektrikli araçlar ve taşınabilir cihazlar için güvenilir bir çözüm sunar.
Ürün Avantajları
- Güvenlik: Aşırı şarj, aşırı deşarj ve kısa devre koruması sayesinde pilinizin güvenliğini sağlar.
- Verimlilik: Balanslama fonksiyonu, her hücrenin eşit şekilde şarj edilmesini sağlar ve pil ömrünü uzatır.
- Kolay Kurulum: Kompakt yapısı ve kolay bağlantı noktaları ile hızlı kurulum imkanı sunar.
- Yüksek Akım Kapasitesi: 10A'e kadar sürekli akım kapasitesi ile geniş bir uygulama yelpazesi sunar.
Paket İçeriği
- 1 adet 3S 10A BMS - Batarya Yönetim ve Koruma Modülü
Meon Robotik Otomasyon olarak sunduğumuz bu BMS modülü, lityum pil sistemleriniz için güvenli ve etkili bir çözüm sunar. Ürünümüzü hemen sipariş ederek projelerinizde maksimum performans elde edebilirsiniz!
Ürün diğer isimler:
- 3S 10A BMS
- Lityum Pil Şarj Modülü
- 18650 Pil Koruma Devresi
- Balanslı BMS Modülü
- Lityum İyon Pil Koruma
- Şarj ve Deşarj Koruma
- Batarya Yönetim Sistemi
- Elektrikli Araç Pil Koruma
- Güneş Enerjisi BMS
- Elektronik Proje BMS
