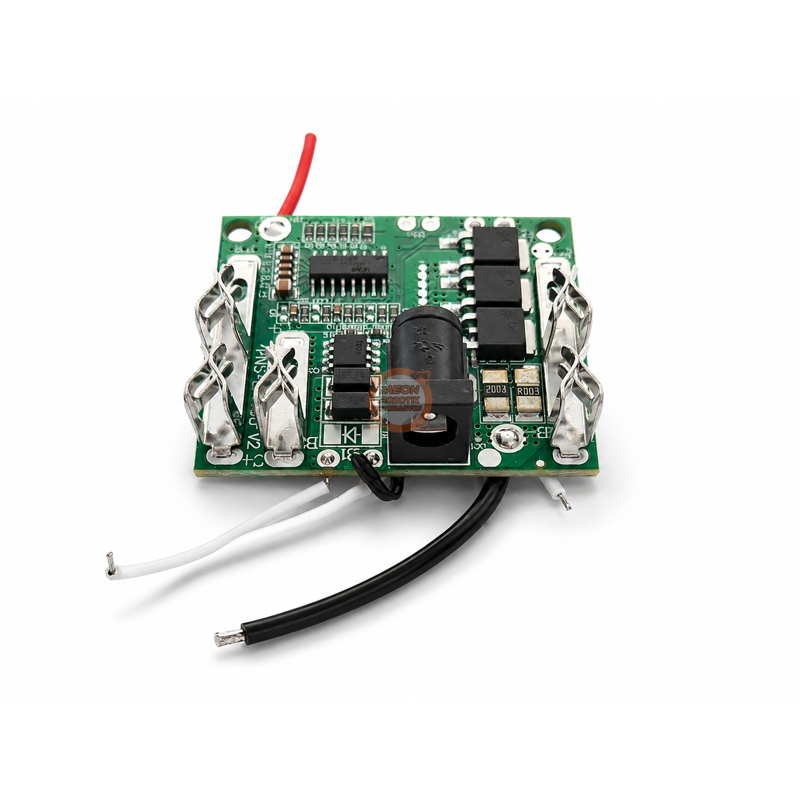

5S 20A 21V BMS Matkap Koruma Kartı – 18650 Li-ion Batarya

BMS, 5 seri bağlı 3,6 V veya 3,7 V 18650 Li-ion hücrelerden oluşturulan batarya paketleri için tasarlanmış 20 A kapasiteli koruma kartıdır. Batarya hücrelerini aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve yüksek sıcaklık gibi risklere karşı korur. Matkap bataryaları, elektrikli el aletleri ve 5S Li-ion enerji paketlerinde kullanılabilir.

5S bağlantı yapısına sahip olan kart, yaklaşık 18–18,5 V nominal ve 21 V tam şarj gerilimli Li-ion batarya paketlerine uygundur. Kart üzerindeki NTC sıcaklık sensörü, batarya sıcaklığını takip ederek aşırı sıcaklık durumunda koruma sağlar ve çıkışı kapatır.

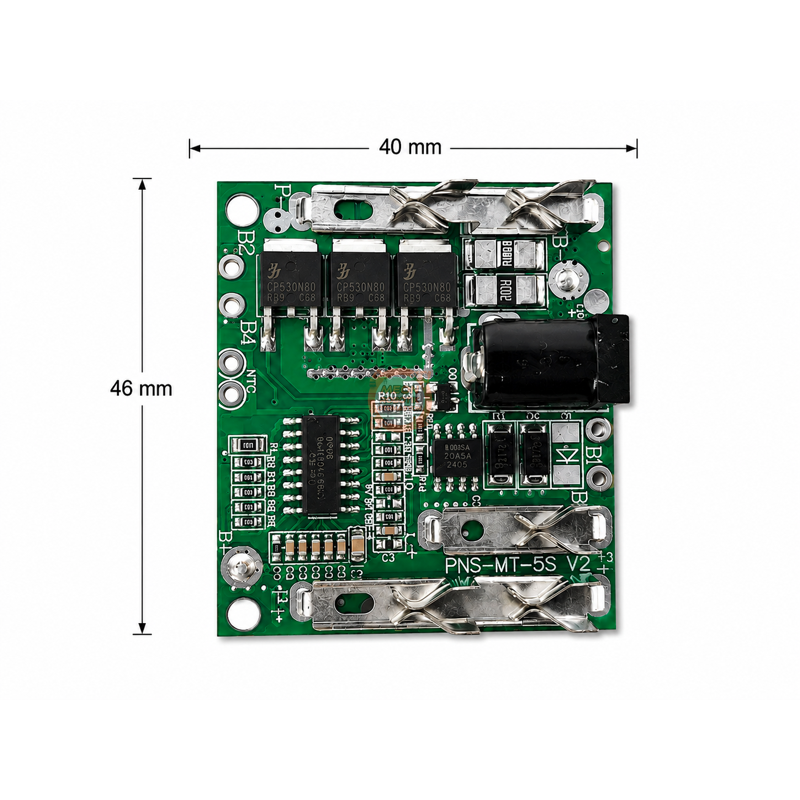

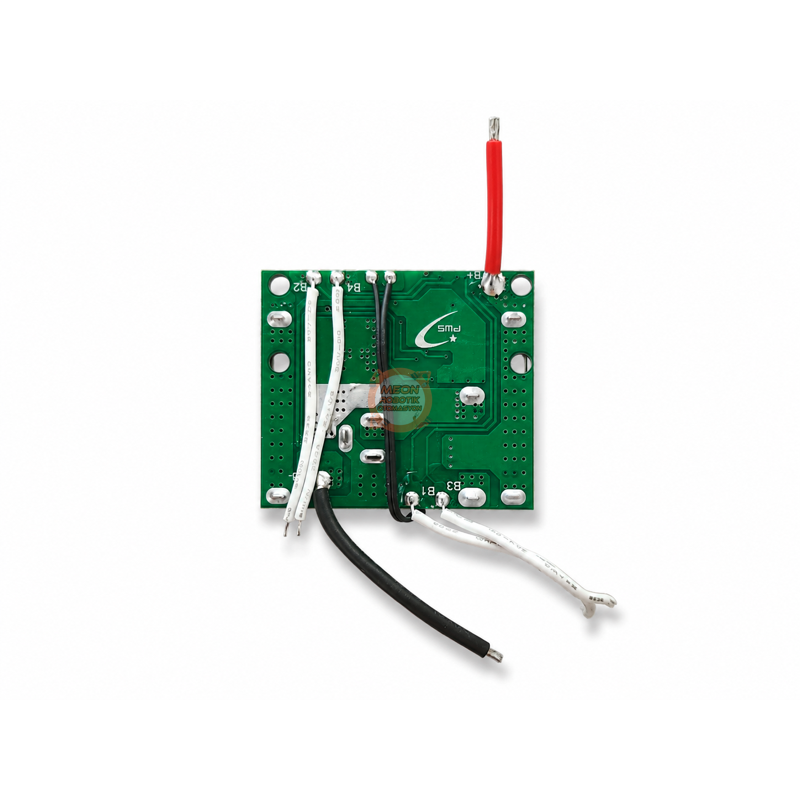

B+, B− ve B1–B4 hücre bağlantıları sayesinde seri bağlı beş hücre grubunun gerilimleri takip edilir. P+ ve P− terminalleri ise bataryanın şarj ve yük bağlantılarında kullanılır. Kart üzerinde bulunan DC şarj soketi, uygun 21 V Li-ion şarj adaptörüyle pratik bağlantı sağlar.

Öne Çıkan Özellikler

• 5S 18650 Li-ion batarya paketlerine uygun yapı
• 20 A akım kapasitesi
• 21 V tam şarj gerilimi
• Aşırı şarj ve aşırı deşarj koruması
• Aşırı akım ve kısa devre koruması
• NTC sensörlü sıcaklık koruması
• Entegre DC şarj soketi
• Matkap batarya paketlerine uygun metal kontak yapısı

Kullanım Alanları

• 21 V matkap bataryaları
• Şarjlı elektrikli el aletleri
• 5S 18650 Li-ion batarya paketleri
• Taşınabilir güç ve enerji projeleri
• Batarya yenileme ve onarım uygulamaları

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Kullanım ve Güvenlik Notları

BMS bağlantıları yapılırken hücrelerin aynı kimyada, benzer kapasitede ve birbirine yakın gerilim seviyesinde olması gerekir. B−, B1, B2, B3, B4 ve B+ bağlantıları kart üzerindeki işaretlere uygun sırada bağlanmalıdır. Yanlış bağlantı karta veya batarya hücrelerine zarar verebilir. Şarj işlemi için 5S Li-ion batarya paketlerine uygun 21 V şarj cihazı kullanılmalıdır.

Paket İçeriği

• 1 adet 5S 20A 21V BMS matkap koruma kartı
