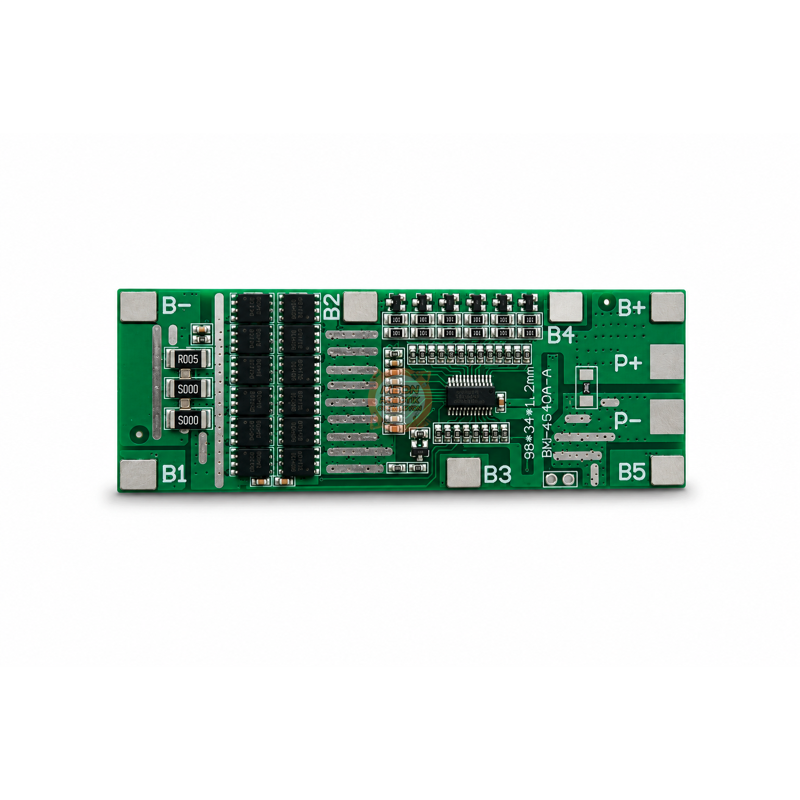

6S 40A BMS Kartı Li-ion LiPo 18650 Batarya Koruma ve Balans Devresi
BMS kartı, altı seri Li-ion veya LiPo hücreden oluşturulan batarya paketlerinin korunması ve dengelenmesi için kullanılır. 40 A akım değerine sahip kart; aşırı şarj, aşırı deşarj ve kısa devre gibi durumlara karşı batarya güvenliğini destekler. 18650 hücrelerle hazırlanan 22,2 V nominal gerilimli batarya paketleri için uygundur.
205,75 ₺
Stok Kodu
sk2023
Fiyat
3,60 USD + KDV
Havale
199,57 TL
(%3,00 havale indirimi)
6S 40A BMS Kartı Li-ion LiPo 18650 Batarya Koruma ve Balans Devresi
BMS kartı, altı seri Li-ion veya LiPo hücreden oluşturulan batarya paketlerinin şarj ve deşarj sırasında korunmasına yardımcı olan bir batarya yönetim devresidir. Hücre gerilimlerini takip ederek bataryanın güvenli çalışma sınırlarında tutulmasını destekler. 18650 batarya paketleri, robotik projeler, taşınabilir güç sistemleri ve DIY batarya uygulamalarında kullanılabilir.
6S hücre dizilimine sahip kart, 22,2 V nominal ve 25,2 V tam dolu gerilim değerine sahip lityum batarya paketleri için tasarlanmıştır. BMS kartı üzerinde bulunan balans devresi, seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
Kart üzerinde B−, B1, B2, B3, B4, B5 ve B+ hücre bağlantıları bulunur. Şarj cihazı ve yük bağlantısı ise ortak port yapısındaki P+ ve P− terminalleri üzerinden gerçekleştirilir. Bağlantı sırasının doğru uygulanması, kartın ve batarya hücrelerinin güvenli kullanımı açısından önemlidir.
Bu ürün bir batarya şarj cihazı değildir. BMS kartı, uygun özellikteki 6S Li-ion veya LiPo şarj cihazıyla birlikte kullanılmalıdır.
Öne Çıkan Özellikler
- 6S seri hücre bağlantısı
- 40 A akım değeri
- Li-ion ve LiPo batarya paketleriyle kullanım
- 18650 hücrelerle oluşturulan batarya paketlerine uygun yapı
- Hücre balans özelliği
- Aşırı şarj koruması
- Aşırı deşarj koruması
- Aşırı akım ve kısa devre koruması
- Ortak şarj ve deşarj bağlantısı
- BM-6S40A-A kart modeli
Kullanım Alanları
- 6S 18650 batarya paketleri
- Robotik ve mobil elektronik projeleri
- Taşınabilir güç sistemleri
- DIY lityum batarya uygulamaları
- 22,2 V nominal batarya sistemleri
- 24 V sınıfı lityum batarya uygulamaları
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Model | BM-6S40A-A |
| Hücre dizilimi | 6S, 6 seri hücre |
| Akım değeri | 40 A |
| Uyumlu pil türü | Li-ion / LiPo |
| Uyumlu hücre tipi | 18650 Li-ion ve uygun lityum hücreler |
| Nominal paket gerilimi | 22,2 V |
| Tam dolu paket gerilimi | 25,2 V |
| Balans özelliği | Var |
| Şarj ve deşarj bağlantısı | Ortak port |

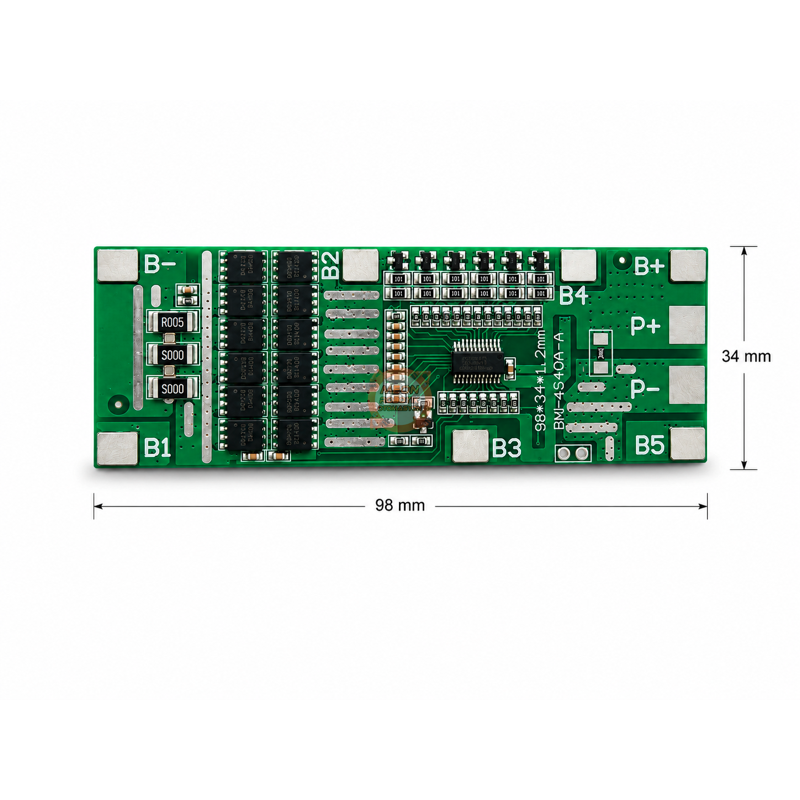

| PCB ölçüsü | 98 × 34 mm |
| PCB kalınlığı | 1,2 mm |
Elektriksel ve Bağlantı Bilgileri
| Terminal |
İşlev |
Açıklama |
|---|---|---|
| B− | Batarya negatif | Birinci hücrenin negatif bağlantısı |
| B1 | Hücre bağlantısı | Birinci seri hücre grubunun pozitif noktası |
| B2 | Hücre bağlantısı | İkinci seri hücre grubunun pozitif noktası |
| B3 | Hücre bağlantısı | Üçüncü seri hücre grubunun pozitif noktası |
| B4 | Hücre bağlantısı | Dördüncü seri hücre grubunun pozitif noktası |
| B5 | Hücre bağlantısı | Beşinci seri hücre grubunun pozitif noktası |
| B+ | Batarya pozitif | Batarya paketinin pozitif bağlantısı |
| P+ | Şarj ve yük pozitif | Şarj cihazı ve yükün pozitif bağlantısı |
| P− | Şarj ve yük negatif | Şarj cihazı ve yükün negatif bağlantısı |
Kullanım ve Güvenlik Notları
Bağlantılar B− terminalinden başlanarak hücre sırasına uygun şekilde yapılmalıdır. Ters polarite veya yanlış bağlantı sırası BMS kartı ile batarya hücrelerinin zarar görmesine neden olabilir.
Gerçek çalışma akımı; kullanılan hücrelerin akım kapasitesine, kablo kesitine, lehim bağlantılarına ve soğutma koşullarına bağlıdır. Kart üzerindeki 40 A değeri, batarya hücrelerinin de bu akımı güvenli şekilde sağlayabileceği anlamına gelmez.
Paket İçeriği
- 1 adet 6S 40A BMS Li-ion LiPo 18650 batarya koruma ve balans devresi
