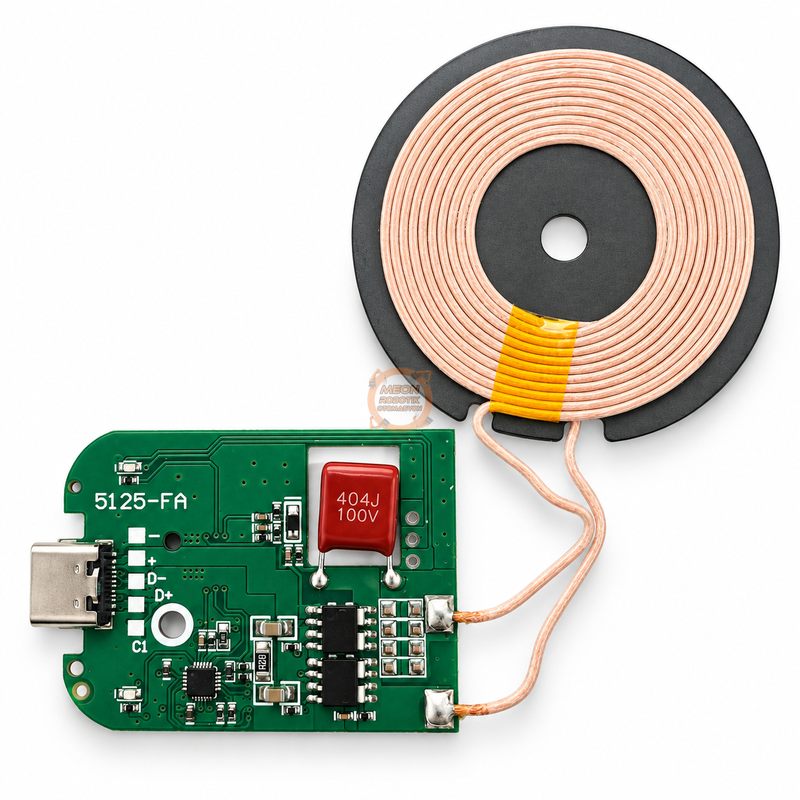

5125-FA USB Type-C Qi Uyumlu Kablosuz Şarj Verici Modülü

5125-FA, USB Type-C üzerinden beslenen ve enerjiyi bobini aracılığıyla uyumlu bir kablosuz şarj alıcısına aktaran verici modüldür. Masaüstü şarj pedi, 3D baskı muhafaza veya mobilyaya gömülü şarj alanı gibi projelerde kullanılabilir. Kontrol kartı ile verici bobinin bir arada sunulması, basit bir kablosuz şarj noktası hazırlamayı kolaylaştırır.

Bu kart verici taraftır. Şarj edilecek telefonda veya projede Qi uyumlu alıcı bulunmalıdır. Ürün, pili doğrudan bağlayıp şarj etmek için tasarlanmış bağımsız bir Li-ion şarj devresi değildir; çıplak bir pil için ayrıca uygun kablosuz alıcı ve pil şarj yönetim devresi gerekir.

Öne Çıkan Özellikler

• USB Type-C üzerinden pratik 5 V DC besleme
• Qi uyumlu alıcılarla kablosuz enerji aktarımı için verici devre

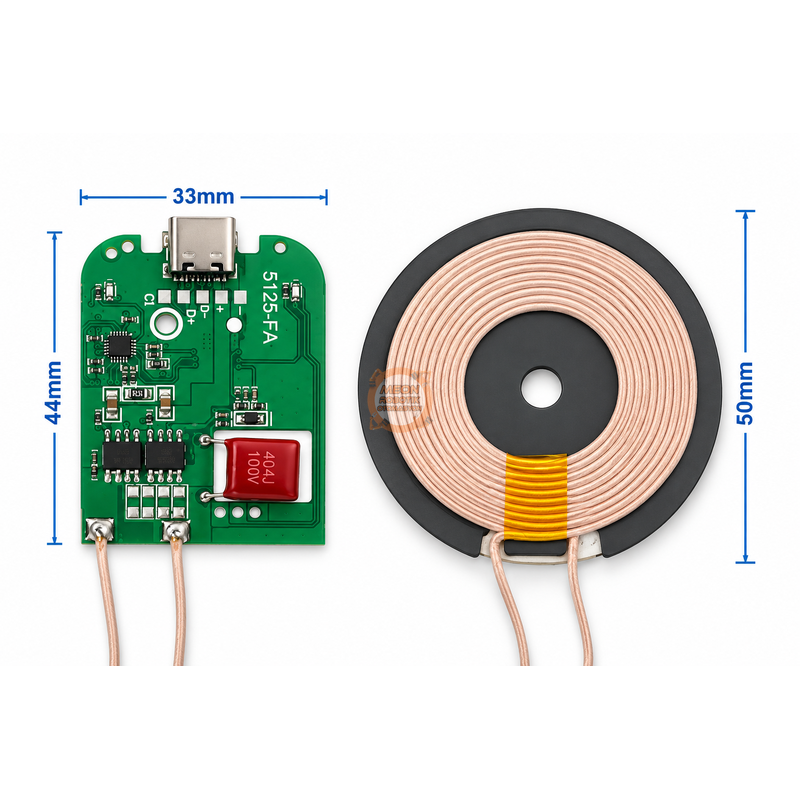

• Kompakt kontrol kartı ve şarj bobiniyle proje entegrasyonu
• Özel muhafaza, masaüstü ped ve mobilya içi uygulamalara uygun yapı
• Telefonun veya alıcı modülün bobin üzerine yerleştirilmesiyle temassız kullanım

Teknik Özellikler

Güç notu: Bazı benzer ürün ilanlarında 15 W yazmaktadır. Bu 5125-FA sürümünde 15 W çıkış doğrulanmadığı için hızlı şarj veya 15 W performans vaadi olarak değerlendirilmemelidir. USB girişindeki 1,5-2 A kaynak kapasitesi de kablosuz alıcıya aynı akımın aktarıldığı anlamına gelmez; aktarımda kayıplar oluşur.

Nasıl Çalışır?

Type-C girişinden gelen 5 V enerji, verici devre tarafından bobinde değişken manyetik alan oluşturmak için kullanılır. Qi uyumlu alıcı bobin bu alanı algılar ve alınan enerjiyi cihazın şarj elektroniğine iletir. Gerçek şarj hızı yalnızca vericiye değil, alıcının desteklediği profile, adaptöre, bobin hizasına, kılıf kalınlığına ve sıcaklığa da bağlıdır.

Bobinlerin merkezleri birbirine yaklaştığında aktarım daha verimli olur. Aradaki kalın plastik, ahşap veya telefon kılıfı mesafeyi artırır; metal parçalar ise çalışmayı bozabilir ve ısınmaya yol açabilir.

Kurulum Örneği: Masaüstü Şarj Pedi

1. Verici bobini ince, metal içermeyen bir yüzeyin altına sabitleyin.
2. Kartın Type-C girişine kararlı bir 5 V USB adaptör bağlayın.
3. Qi alıcılı telefonu bobinin merkezine gelecek biçimde yerleştirin.
4. Şarj başladığını cihaz ekranından kontrol edin; gerekirse bobin konumunu ayarlayın.
5. İlk uzun süreli kullanımda kartın, bobinin ve yüzeyin sıcaklığını gözlemleyin.

Nerelerde Kullanılır?

• Kişiye özel masaüstü veya komodin şarj pedleri
• 3D baskı kutulara entegre kablosuz şarj noktaları
• İnce ahşap veya plastik yüzey altı şarj denemeleri
• Qi alıcılı taşınabilir cihazlar için prototip çalışmaları

Kullanım Notları

• Type-C bağlantısını 5 V DC güç girişi olarak kullanın; USB-C soketi tek başına USB Power Delivery veya hızlı şarj desteği anlamına gelmez.
• Bobin ile alıcı arasına metal plaka, madeni para veya manyetik aksesuar koymayın.
• Metal içeren telefon kılıfı veya kalın muhafaza şarjı başlatmayabilir.
• Kablosuz şarjın ısı üretmesi mümkündür; modülü havalandırmasız, ısıya duyarlı bir hacme sıkıştırmayın.
• Şarj başlamıyorsa önce bobin hizasını, ardından 5 V adaptörün yeterliliğini ve cihazın Qi desteğini kontrol edin.

Sıkça Sorulan Sorular

Telefona 1 A şarj akımı kesin olarak verir mi?

Hayır. 5 V / 1 A, bu ürün sınıfı için kullanılan yaklaşık bir üst referanstır. Telefonda görülen akım alıcıya ve kullanım koşullarına göre değişir; ayrı bir çıkış ölçümü olmadan sabit 1 A garanti edilemez.

15 W hızlı şarj destekler mi?

Bu kart için 15 W performansı doğrulanmamıştır. Ürünü 5 W sınıfı uygulamalar için değerlendirmek daha uygundur.

Doğrudan Li-ion pile bağlanır mı?

Hayır. Bu kart vericidir. Çıplak pilin şarjı için Qi alıcı ve pil kimyasına uygun şarj kontrol devresi gerekir.
