Aşırı Akım Koruma Devresi 5A
Akım Koruma amacıyla kullanılan Aşırı Akım Koruma Devresi 5A, AC hat üzerinden geçen akımı algılayarak ayarlanan eşik seviyesinde röle çıkışını kontrol eden bir modüldür. 0,3-5 A AC algılama aralığı ve üzerindeki trimpot sayesinde istenen akım seviyesine göre ayarlanabilir. 12 V DC besleme ile çalışan kart, NO, COM ve NC röle bağlantılarıyla kontrol ve koruma uygulamalarında kullanılabilir.
293,79 ₺
Stok Kodu
sk2107
Fiyat
5,10 USD + KDV
Havale
284,98 TL
(%3,00 havale indirimi)
Aşırı Akım Koruma Devresi 5A

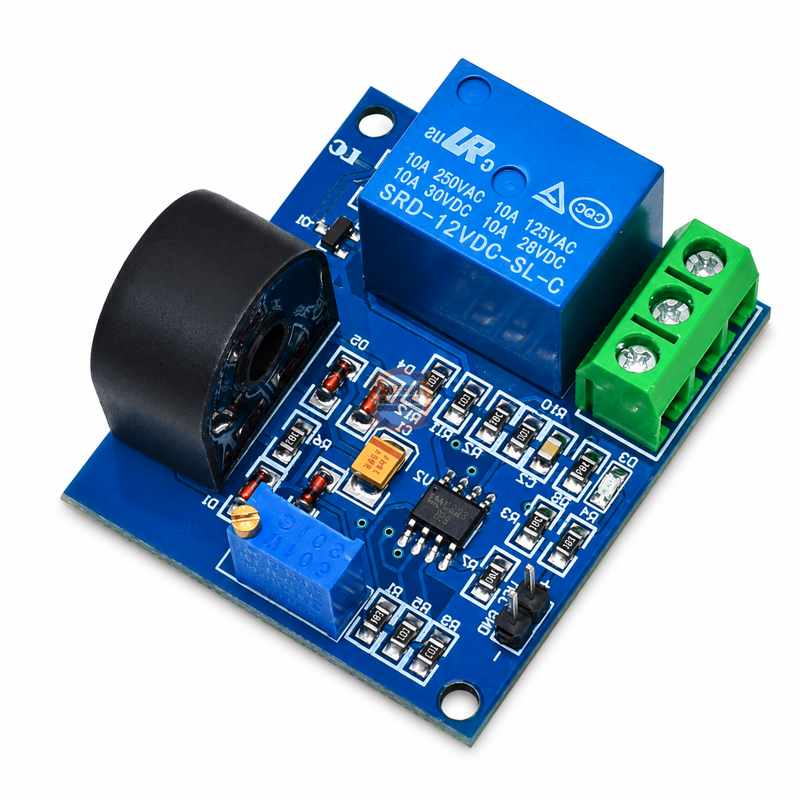

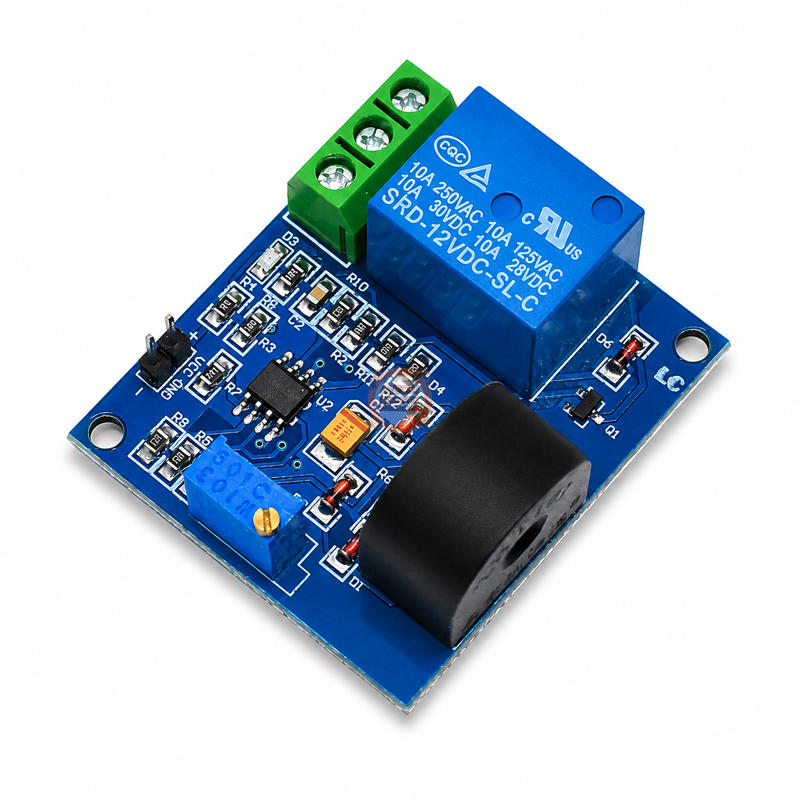

Akım Koruma uygulamaları için tasarlanan Aşırı Akım Koruma Devresi 5A, AC elektrik hattından geçen akımı izleyerek belirlenen seviyeye ulaşıldığında röle çıkışını değiştiren ayarlanabilir bir kontrol modülüdür. Kart üzerindeki akım trafosu, içerisinden geçirilen iletkendeki AC akımı algılar. Akım izleme, aşırı akım algılama ve akıma bağlı anahtarlama gereken elektrik-elektronik ve otomasyon uygulamalarında kullanılabilir.
Modül 12 V DC besleme ile çalışır ve 0,3-5 A AC aralığındaki akımların algılanmasına olanak sağlar. Kart üzerindeki trimpot kullanılarak rölenin devreye gireceği akım eşiği ayarlanabilir. Böylece farklı yük ve uygulamalara göre akım koruma seviyesi belirlenebilir.
Kartta bulunan ZHT103 akım trafosu, ölçülecek iletkenle doğrudan elektriksel bağlantı kurmadan AC akımın algılanmasını sağlar. NO, COM ve NC röle terminalleri sayesinde algılama sonucuna göre harici bir devrenin açılması veya kapatılması mümkündür.
Öne Çıkan Özellikler
- 0,3-5 A AC ayarlanabilir akım algılama aralığı
- 12 V DC çalışma gerilimi
- Trimpot ile ayarlanabilir akım eşik seviyesi
- ZHT103 akım trafosu
- NO, COM ve NC röle çıkışları
- 20-400 Hz çalışma frekansı
- Maksimum 5,2 mm iletken geçiş çapı
- Kompakt devre kartı yapısı
Kullanım Alanları
- AC hatlarda akım izleme
- Aşırı akım algılama sistemleri
- Akıma bağlı röle kontrolü
- Elektrik ve elektronik kontrol devreleri
- Otomasyon uygulamaları
- AC yüklerin çalışma durumunun izlenmesi
- Harici alarm veya kontrol devrelerinin tetiklenmesi
Teknik Özellikler
| Özellik |
Değer |
|---|---|
| Ürün Tipi | AC akım algılama ve röle kontrol modülü |
| Çalışma Gerilimi | 12 V DC |
| Çalışma Akımı | <20 mA |
| Akım Algılama Aralığı | AC 0,3-5 A |
| Çalışma Frekansı | 20-400 Hz |
| Akım Sensörü | ZHT103 akım trafosu |
| Çıkış Tipi | Röle anahtarlama çıkışı |
| Röle Terminalleri | NO, COM, NC |
| Maksimum İletken Geçiş Çapı | 5,2 mm |

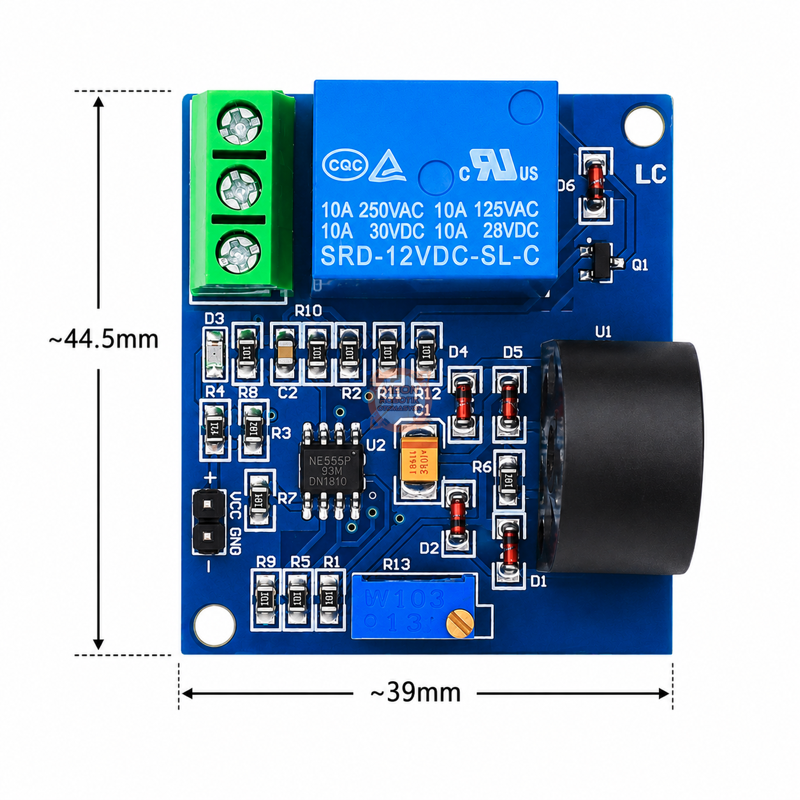

| Kart Ölçüsü | Yaklaşık 39 × 44,5 mm |
| Çalışma Ortamı | -40 °C ila +85 °C |
| Montaj Deliği Çapı | Yaklaşık 3 mm |
Elektriksel ve Bağlantı Bilgileri
| Terminal |
İşlev |
Açıklama |
| VCC | Besleme + | 12 V DC pozitif besleme |
| GND | Besleme - | DC besleme negatif bağlantısı |
| NO | Normalde Açık | Rölenin normalde açık kontağı |
| COM | Ortak | Röle ortak terminali |
| NC | Normalde Kapalı | Rölenin normalde kapalı kontağı |
Akımı ölçülecek AC hattındaki tek bir iletken, ZHT103 akım trafosunun ortasındaki açıklıktan geçirilmelidir. Faz ve nötr iletkenlerinin birlikte sensör içerisinden geçirilmesi doğru akım algılamasını engelleyebilir.
Kart üzerindeki ayar trimpotu kullanılarak akım koruma eşiği belirlenebilir. Trimpot saat yönünde çevrildiğinde algılama akımı azaltılır.
Paket İçeriği
- 1 Adet Aşırı Akım Koruma Devresi 5A
