XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı Step Up - Boost

XL6009 DC-DC 4A Voltaj Yükseltici Regülatör Kartı Step Up - Boost

XL6009 yükseltici, düşük DC giriş voltajını daha yüksek ve ayarlanabilir DC çıkış voltajına dönüştüren bir step up boost regülatör kartıdır. 3V–32V giriş ve 5V–35V çıkış aralığıyla elektronik devrelerin ihtiyaç duyduğu voltajın elde edilmesini sağlar. Arduino, robotik, LED aydınlatma, bataryalı cihaz ve taşınabilir güç kaynağı uygulamalarında kullanılabilir.

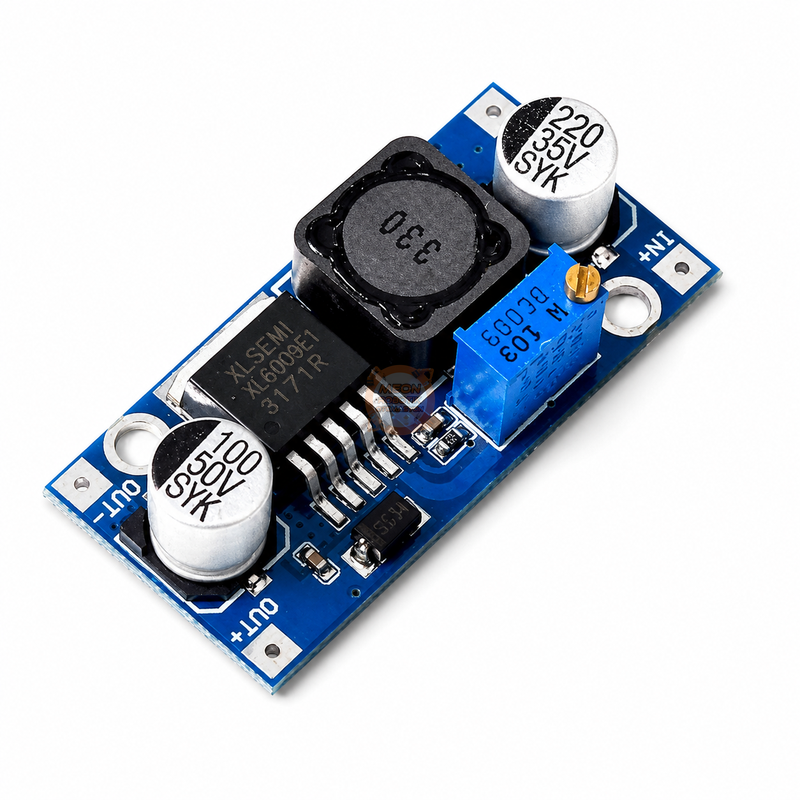

XL6009 yükseltici, düşük seviyedeki bir DC giriş voltajını daha yüksek ve ayarlanabilir bir DC çıkış voltajına dönüştürmek için kullanılan step up boost regülatör modülüdür. XL6009E1 yüksek frekanslı anahtarlama entegresini kullanan kart, elektronik projelerde farklı voltaj gereksinimlerinin karşılanmasını sağlar. Kart üzerindeki çok turlu potansiyometre sayesinde çıkış voltajı hassas biçimde ayarlanabilir.

XL6009 Yükseltici Nedir?

XL6009 yükseltici, giriş voltajından daha yüksek bir çıkış voltajı oluşturabilen, izole olmayan DC-DC dönüştürücü kartıdır. Düşük voltajlı pil, adaptör veya güç kaynağından alınan enerjiyi elektronik cihazların ihtiyaç duyduğu daha yüksek voltaj seviyesine çıkarır. Mikrodenetleyici sistemleri, LED devreleri, robotik uygulamalar ve taşınabilir elektronik cihazlarda kullanılabilir.

Yüksek Frekanslı ve Verimli Çalışma

400KHz anahtarlama frekansına sahip olan XL6009 yükseltici, küçük boyutlu filtre elemanlarıyla düşük dalgalanmalı çıkış alınmasına yardımcı olur. Uygun giriş-çıkış voltajı, yük ve soğutma şartlarında dönüşüm verimliliği %94 seviyesine kadar ulaşabilir. Giriş ve çıkış voltajı arasındaki fark arttıkça dönüşüm verimliliği düşebilir.

Çıkış Voltajı Nasıl Ayarlanır?

Kartın giriş terminallerine uygun polaritede DC güç bağlantısı yapılır. Çıkışa cihaz bağlanmadan önce bir multimetre yardımıyla voltaj ölçülmeli ve kart üzerindeki potansiyometre çevrilerek istenilen değer ayarlanmalıdır. Potansiyometrenin etkisinin görülebilmesi için ilk kullanımda birkaç tur çevrilmesi gerekebilir.

XL6009 yükseltici yalnızca voltaj yükseltir. Çıkış voltajının giriş voltajından daha düşük olması gereken uygulamalarda kullanılamaz.

Kullanım Alanları

• Arduino ve mikrodenetleyici projeleri
• Robotik sistemler
• Otomasyon devreleri
• LED aydınlatma uygulamaları
• Pil ve batarya destekli cihazlar
• Taşınabilir güç kaynakları
• Güneş enerjisi projeleri
• DC motorlu elektronik sistemler
• DIY elektronik projeler
• Elektronik test ve prototipleme çalışmaları

Kullanım Uyarıları

• 4A değeri, modülün maksimum anahtarlama veya giriş akımı değeridir; her çalışma koşulunda 4A çıkış akımı alınacağı anlamına gelmez.
• Kullanılabilir çıkış akımı; giriş voltajına, çıkış voltajına, yük gücüne, verimliliğe ve soğutma şartlarına bağlıdır.
• Yüksek akımlı ve uzun süreli kullanımlarda modül sıcaklığı kontrol edilmeli ve gerektiğinde ek soğutma uygulanmalıdır.
• Bağlantı yapılırken giriş ve çıkış kutupları doğru bağlanmalıdır.
• Yük bağlanmadan önce çıkış voltajı multimetre ile kontrol edilmelidir.
• Modül izole değildir; giriş ve çıkış eksi hatları ortaktır.
• Maksimum sınır değerlerde sürekli çalıştırılması önerilmez.

Teknik Özellikler

Paket İçeriği

• 1 Adet XL6009 yükseltici ayarlanabilir step up boost regülatör kartı
