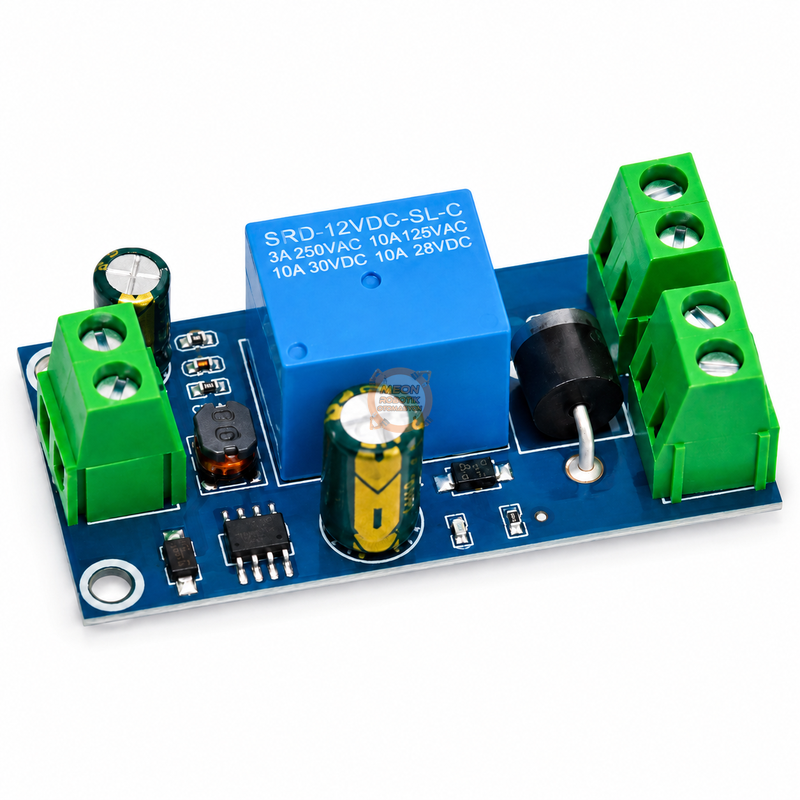

YX850 DC 5V-48V 10A Batarya Destekli Otomatik Güç Geçiş Modülü

YX850 DC 5V-48V 10A Batarya Destekli Otomatik Güç Geçiş Modülü

YX850, DC 5V-48V sistemlerde ana güç kaynağı ile yedek batarya arasında otomatik geçiş yapmak için kullanılan güç kesintisi anahtarlama modülüdür. Ana DC besleme kesildiğinde bağlı bataryayı devreye alarak yükün beslenmesini sürdürmeye yardımcı olur. 10A yük kapasitesiyle DC güç ve batarya yedekleme uygulamalarında kullanılabilir.

YX850, DC 5V-48V çalışma aralığına sahip batarya destekli otomatik güç geçiş modülüdür. Ana DC güç kaynağı mevcutken yükün ana kaynaktan beslenmesini, güç kesildiğinde ise bağlı bataryanın otomatik olarak devreye alınmasını sağlar. Bu yapı sayesinde DC ile çalışan cihazlarda yedek güç kaynağı oluşturmak için kullanılabilir.

YX850 üzerinde ana DC besleme, batarya ve yük için ayrı vidalı bağlantı terminalleri bulunur. DC giriş tarafında enerji kesildiğinde modül batarya bağlantısına geçerek OUT terminaline bağlı yükü besler. Ana besleme yeniden geldiğinde sistem tekrar ana güç kaynağına geçer.

Modülün batarya şarj parametrelerini belirleyen bir şarj kontrol devresi olmadığı özellikle dikkate alınmalıdır. Kullanılan güç kaynağı, batarya ve yük özellikleri uygulamaya uygun olarak seçilmeli; bataryanın ihtiyaç duyduğu şarj koşulları harici güç/şarj sistemi tarafından sağlanmalıdır.

Öne Çıkan Özellikler

• DC 5V-48V geniş çalışma aralığı
• 10A yük kapasitesi
• Ana güç ve batarya arasında otomatik geçiş
• Ana besleme kesildiğinde yedek bataryayı otomatik devreye alma
• Vidalı DC, BAT ve OUT bağlantı terminalleri
• 61 × 30 × 18 mm kompakt kart yapısı
• 3 mm montaj deliği

Kullanım Alanları

• DC cihazlar için yedek güç sistemleri
• Batarya destekli elektronik uygulamalar
• Güç kesintisinde otomatik batarya geçişi gereken sistemler
• Elektronik ve otomasyon projeleri
• DC güç kaynağı ve yedek batarya kullanılan uygulamalar

Teknik Özellikler

Elektriksel ve Bağlantı Bilgileri

Bağlantı yapılırken pozitif ve negatif polarite işaretlerine dikkat edilmelidir. Ana DC besleme kesildiğinde YX850 bağlı bataryayı yük beslemesi için otomatik olarak devreye alır.

Boyutlar ve Montaj

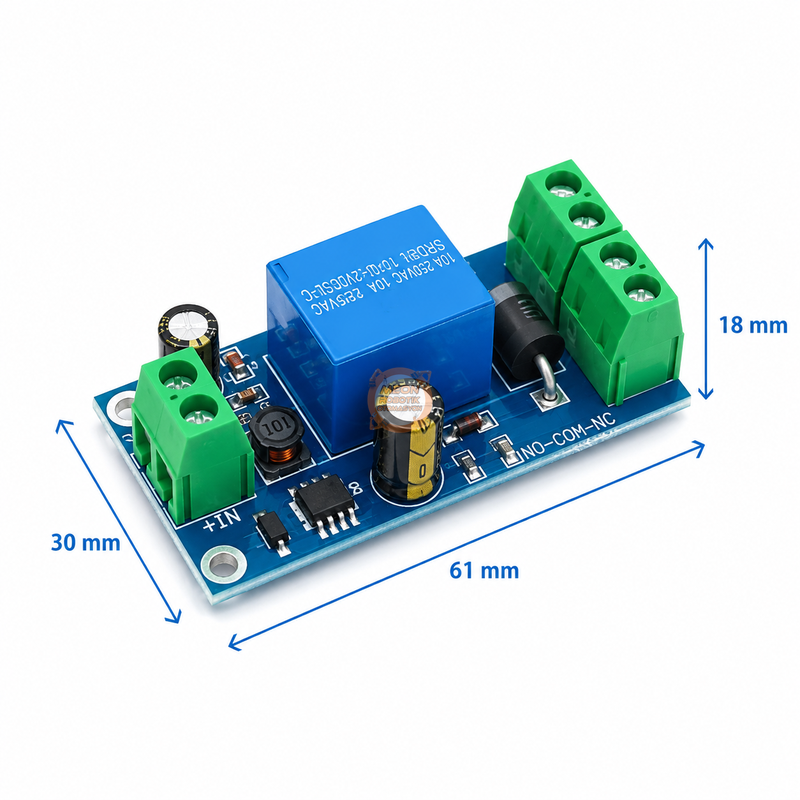

Kart boyutu 61 mm uzunluk, 30 mm genişlik ve 18 mm yüksekliktir. Montaj deliği çapı 3 mm, belirtilen montaj delik aralığı ise 23 mm'dir. Yaklaşık ürün ağırlığı 22 g'dır.

Kullanım ve Güvenlik Notları

Batarya şarj parametreleri YX850 tarafından ayarlanmaz. Kullanılan DC güç kaynağı veya şarj sistemi, bağlı bataryanın gerektirdiği şarj özelliklerine uygun olmalıdır. Bağlantı öncesinde DC, BAT ve OUT terminallerinin polaritesi kontrol edilmelidir.

Paket İçeriği

• 1 Adet YX850 DC 5V-48V 10A Batarya Destekli Otomatik Güç Geçiş Modülü
•
