Voltmetreli Ayarlanabilir 3A Güç Kaynağı

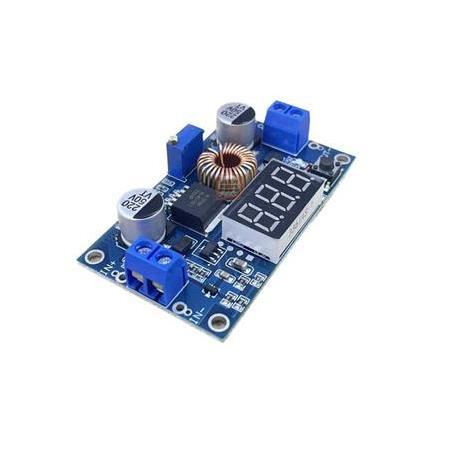

Voltmetreli LM2596 Ayarlı Modül Ayarlanabilir 3A Güç Kaynağı

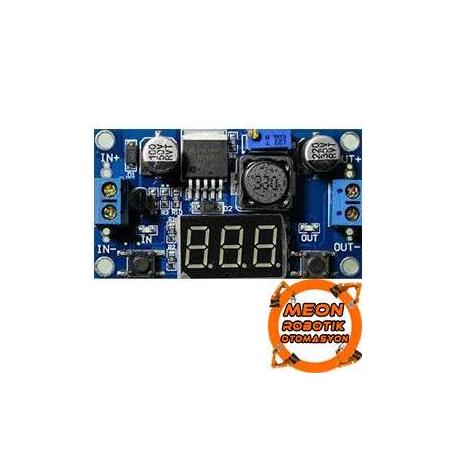

Bu modül üzerinde LM2596anahtarlamalı (switch mode) voltaj regülatör çipini barındırır. Vidalı terminal şeklinde giriş ve çıkış bağlantı noktaları bulunur. Böylece ucu açık kabloları kolayca modüle bağlayabilirsiniz. Ayrıca üzerinde voltaj gösterge paneli 7 Segment bulunmaktadır. Çıkış voltajını bu gösterge üzerinden görebilirsiniz. S1 düğmesine basarak çıkış , giriş voltajı ölçümü seçimi yapabilirsiniz. Hangi çıkışı aldığınızı görmek için 2 adet gösterge ledi bulunmaktadır. Modül üzerinde monteleme delikleri de bulunmaktadır. 4.5-40V arasındaki dc voltajı , 1.25—37V dc voltajına çevirir. Üzerindeki potansiyometrenin vidasını çevirerek çıkış voltajı ayarlanır. Giriş voltajı çıkış voltajının en az 1.5v üzerinde olmalıdır.
Dikkat: Cihaz voltajı ürün üzerindeki potansiyometre ile yapılmaktadır. Ürünü ilk olarak çalıştırdığınızda potansiyometredeki boşluğu tornavida ile almanız gerekmektedir.
Giriş pinlerine besleme voltajını bağlayın. Cihazın voltaj göstergesini butona basarak çıkış(out) a getirin. Yaklaşık olarak 15-20tur sağa ve sola çevirirken voltajda değişim gördüğünüz aralıkta yavaş hareketler ile çıkış voltajınızı ayarlayın.
Özellikler:
Dijital voltaj göstergesi
Voltmetre hata payı: 0.05V
Ayarlanabilir çıkış voltajı
Giriş voltajı: 4.5-40V DC
Çıkış voltajı: 1.25-37V DC
Çıkış gücü 15W (20W kullanımı için alüminyum soğutucu tavsiye edilir)
Çıkış akımı : 3A (2A üzeri kullanımı için alüminyum soğutucu tavsiye edilir)
Ortalama verimlilik: %88
Ters besleme koruması
Boyutlar: 66mm * 36mm* 14mm
Uygulama Alanları:
12V-3.3V çevirici
12V-5V çevirici
24V-5V çevirici
24V-12V çevirici
